CAB HEATING

Removal and installation

4-2

4.2 REMOVAL AND INSTALLATION, HEATING UNIT

Removing the heating unit
1.

Partially drain the coolant.

2.

Remove the air conditioning liquid, if
applicable.

Note:
The air conditioning system may only be
opened and filled by a specialist.
Furthermore, many countries require official
certification to carry out such activities.

3.

Remove the dashboard panels on
co-driver’s side and from the central
console.

4.

Remove the ashtray and the ashtray holder

5.

Remove the radio panel.

6.

Remove the air ducts on driver’s side.

7.

Remove the connector from the central
console control panel.

8.

Remove the central console control panel.

9.

Unscrew the instrument panel until the
attachment screws on the inside can be
removed.

K100398

10. Remove the attachment screws at the top

and front of the central console, allowing the
panel to be lifted slightly.

K100405

3

ᓻ 0209

1

Removal and installation

CAB HEATING

4-3

11. Remove the frame at the front of the central

console, including the vents. To that end,
slightly lift the dashboard panel enabling the
frame to be removed more easily.

12. Remove the frame at the top of the central

console. To that end, slightly lift the
dashboard panel enabling the frame to be
removed more easily.

K100404

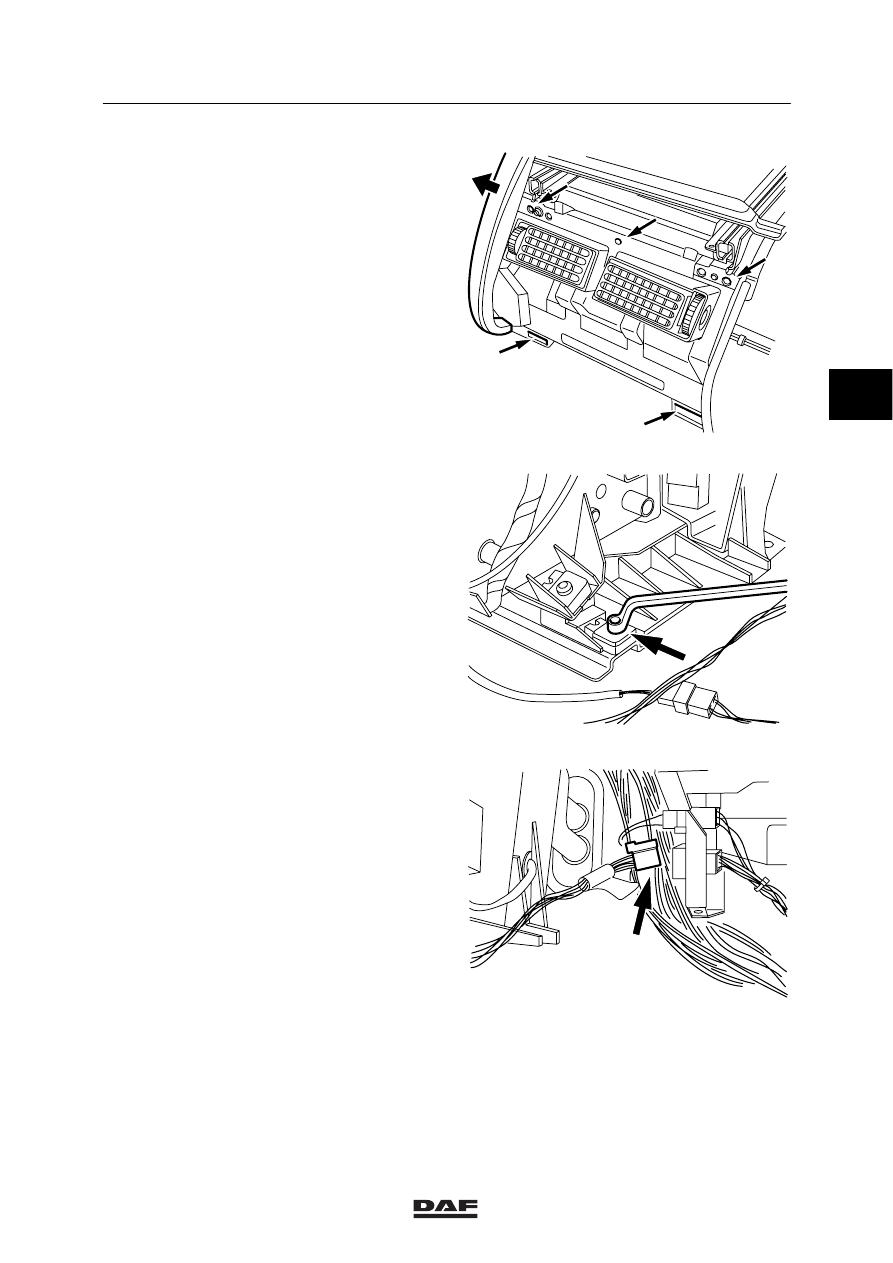

13. Remove the attachment bolts of the heating

unit in the cab floor.

14. Remove the attachment bolts of the heating

unit at the front of the cab (underneath the
grille) To do so, remove the interior filter
housing.

15. Remove the coolant pipe at the front of the

cab (underneath the grille). Plug the
connections on the heater in such a way
that no coolant can leak from the heater
when it is removed.

K100406

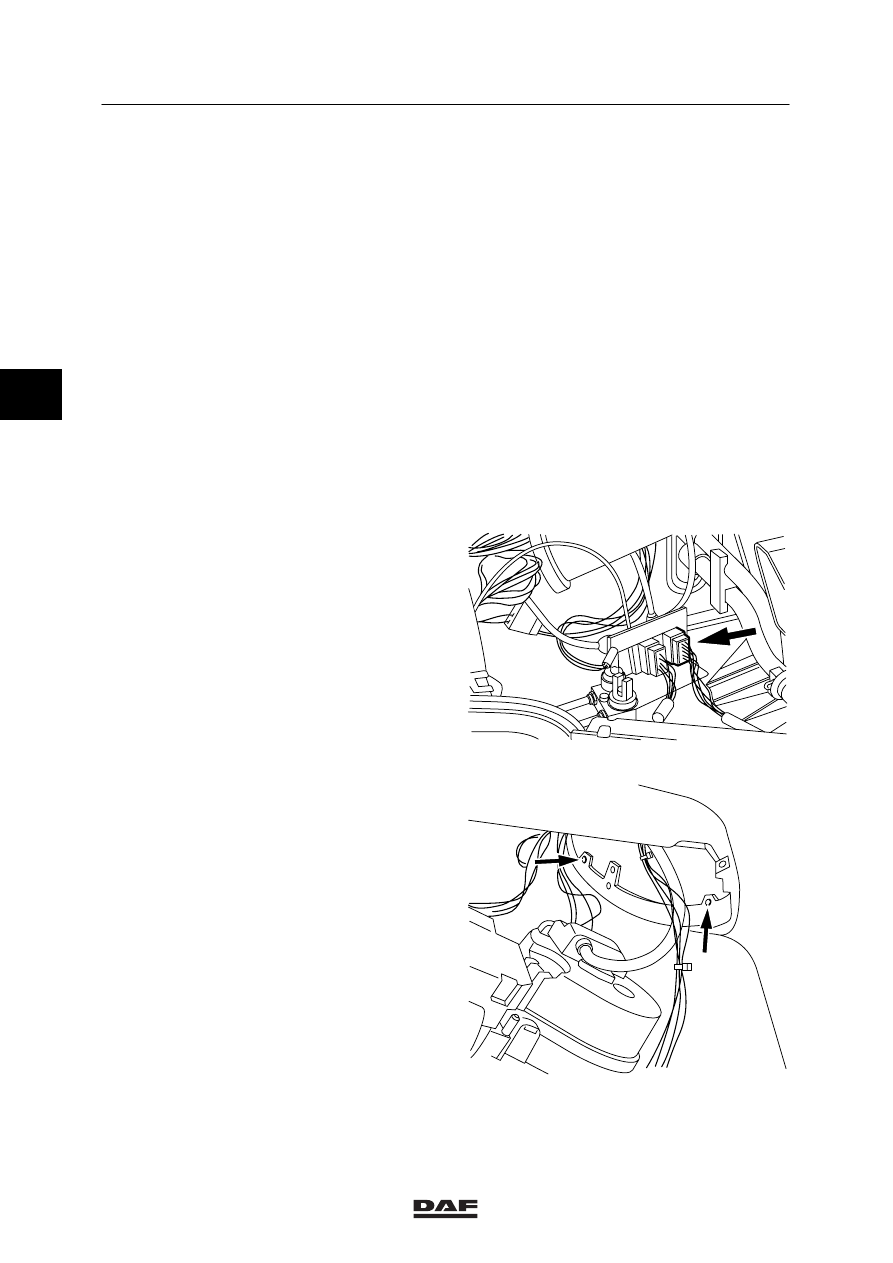

16. Remove the connector on the side of the

central cabinet.

17. Remove the heating unit.

K100408

3

ᓻ 0209

1

CAB HEATING

Removal and installation

4-4

Installing heating unit

Note:
Please ensure that the bowden cables are not
pinched off when the heating unit or dashboard
panels are installed. After installation, check the
operation of the heating unit.

1.

Install the heating unit and connect the
hoses at the front of the cab.

2.

Fasten the heating unit to the front of the
cab and the cab floor. Fit the interior filter
housing.

3.

Connect the connector on the side of the
central cabinet.

4.

Install the upper air duct on driver’s side.

5.

Place the central console upper frame and
hand-tighten it (lift the dashboard panel on
driver’s side slightly to make installation
easier).

6.

Install the central console front panel and
tighten both frame parts.

7.

Connect the connector of the central
console control panel.

8.

Fit the instrument panel, radio panel, control
panel, dashboard panels, ashtray and
ashtray holder.

9.

Top up the cooling system.

10. If relevant, fill the air conditioning system.

3

ᓻ 0209

1

Removal and installation

CAB HEATING

4-5

4.3 REMOVAL AND INSTALLATION, HEATER CONTROL PANEL

Removing control panel
1.

Turn all control knobs fully to the left (0 and
cold respectively).

2.

Remove the radio panel.

3.

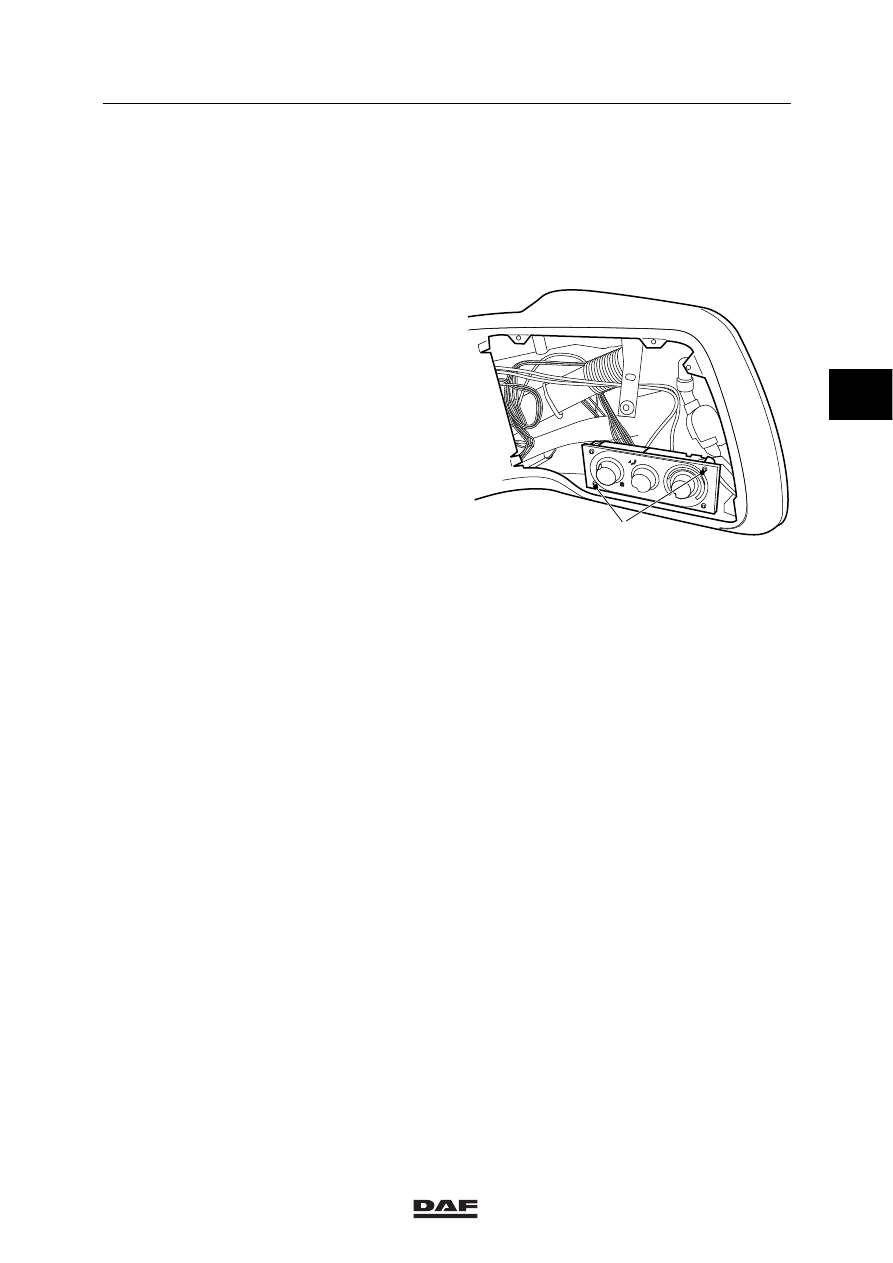

Remove the attachment bolts (1) from the
control panel.

Note:
If the heating unit is removed, remove the
attachment bolts from the control panel and
put the panel to one side. Do not disconnect
the control cables.

4.

Remove the control panel from the frame
and turn it until the control cables can be
reached.

5.

Remove the clips from the control cables.

6.

Remove the control cables.

7.

Disconnect all electrical connections.

8.

Remove the control panel.

0 1

2 3

4

K1 01 457
