DAF 95XF. Manual - part 804

1

INTERNAL CAB COMPONENTS

Removal and installation

4-16

4.14 REMOVAL AND INSTALLATION, FLOOR PLATE ON CO-DRIVER’S SIDE

Removing floor plate on co-driver’s side
1.

Remove the floor mat.

2.

Remove the small attachment screw from
the foot board and take the latter out.

K100436

3.

Remove the panel clamps (using a forked
tool) on the leg side of the floor pan.

K100333

4.

Remove the attachment screws and take off
the floor pan.

Installing the floor pan
1.

Fit the floor pan.

2.

Fit the foot board and the floor mat.

K100435

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-17

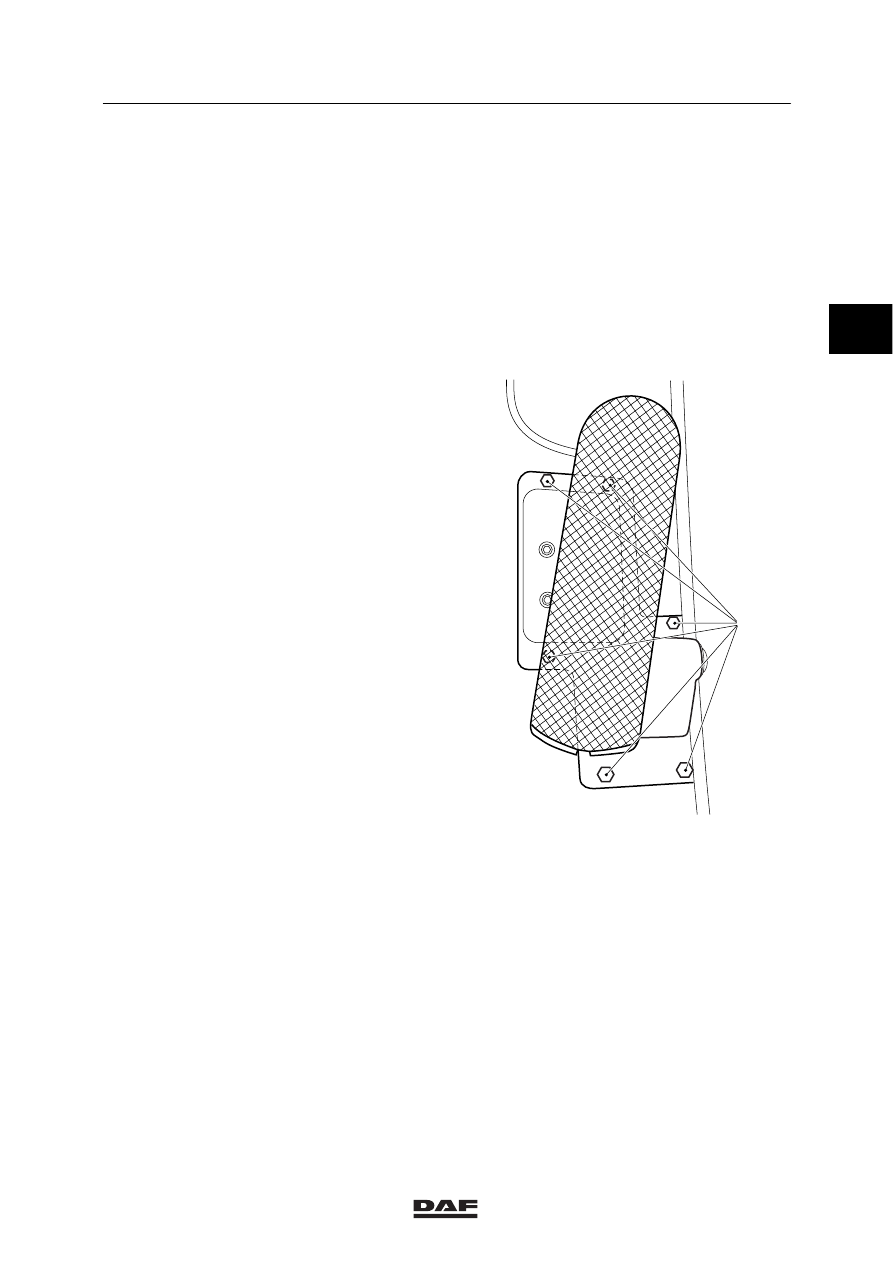

4.15 REMOVAL AND INSTALLATION, ACCELERATOR PEDAL

Removing accelerator pedal
1.

If applicable, remove the throttle cable from
the accelerator pedal.

2.

Remove the floor mat.

3.

Remove the dashboard panel from above
the accelerator pedal.

4.

Disconnect the accelerator pedal connector,
if applicable.

5.

Remove the attachment bolts (1).

6.

Remove the accelerator pedal from the cab
floor.

Installing accelerator pedal
1.

Check the gasket. Replace the gasket, if
damaged.

2.

Fit the accelerator pedal with gasket on the
cab floor.

3.

Insert the attachment bolts (1). Make sure
that the gasket is positioned just below the
pedal.

4.

If present, fit the connector.

5.

Fit the dashboard panel above the
accelerator pedal.

6.

Place the floor mat.

7.

If present, install the throttle cable to the
accelerator pedal.

1

K1 01 448

2

ᓻ 0209

1

INTERNAL CAB COMPONENTS

Removal and installation

4-18

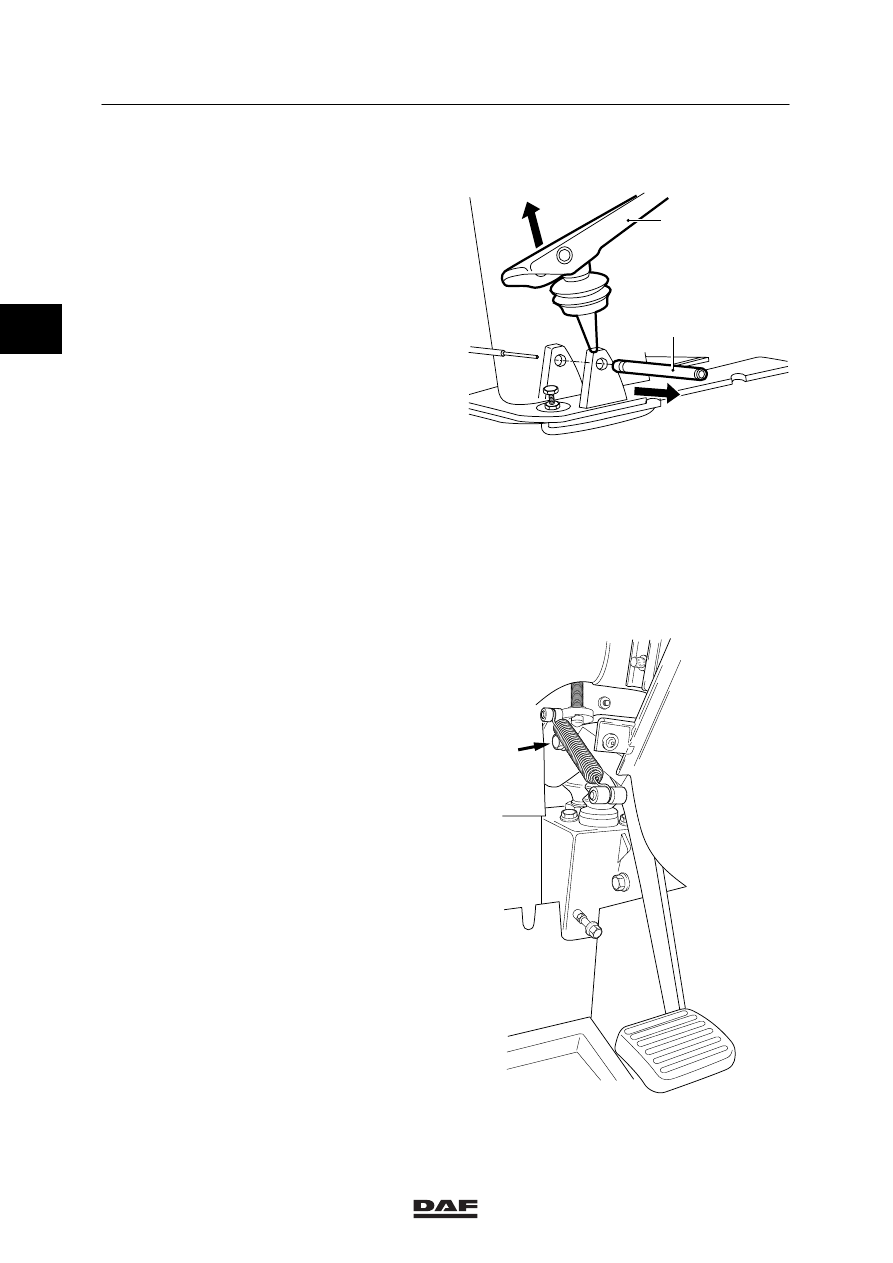

4.16 REMOVAL AND INSTALLATION, BRAKE PEDAL

Removing brake pedal
1.

Fully depress the brake pedal and remove
the circlip from the hinge pin (1).

2.

Remove the hinge pin (1) with a punch in
the direction indicated.

3.

Remove the brake pedal (2) and fittings.

Installing brake pedal
1.

Fit the brake pedal and fittings.

2.

Fit the hinge pin.

3.

Fully depress the brake pedal and fit the
circlip to the hinge pin (1).

K1 01 528

1

2

4.17 REMOVAL AND INSTALLATION, CLUTCH PEDAL

Removing clutch pedal
1.

Remove the dashboard panels to the left
and right of the steering column.

2.

Remove the steering column panel.

3.

Remove the spring from the clutch pedal.

4.

Remove the attachment bolt that controls
the clutch cylinder.

K1 00 945

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-19

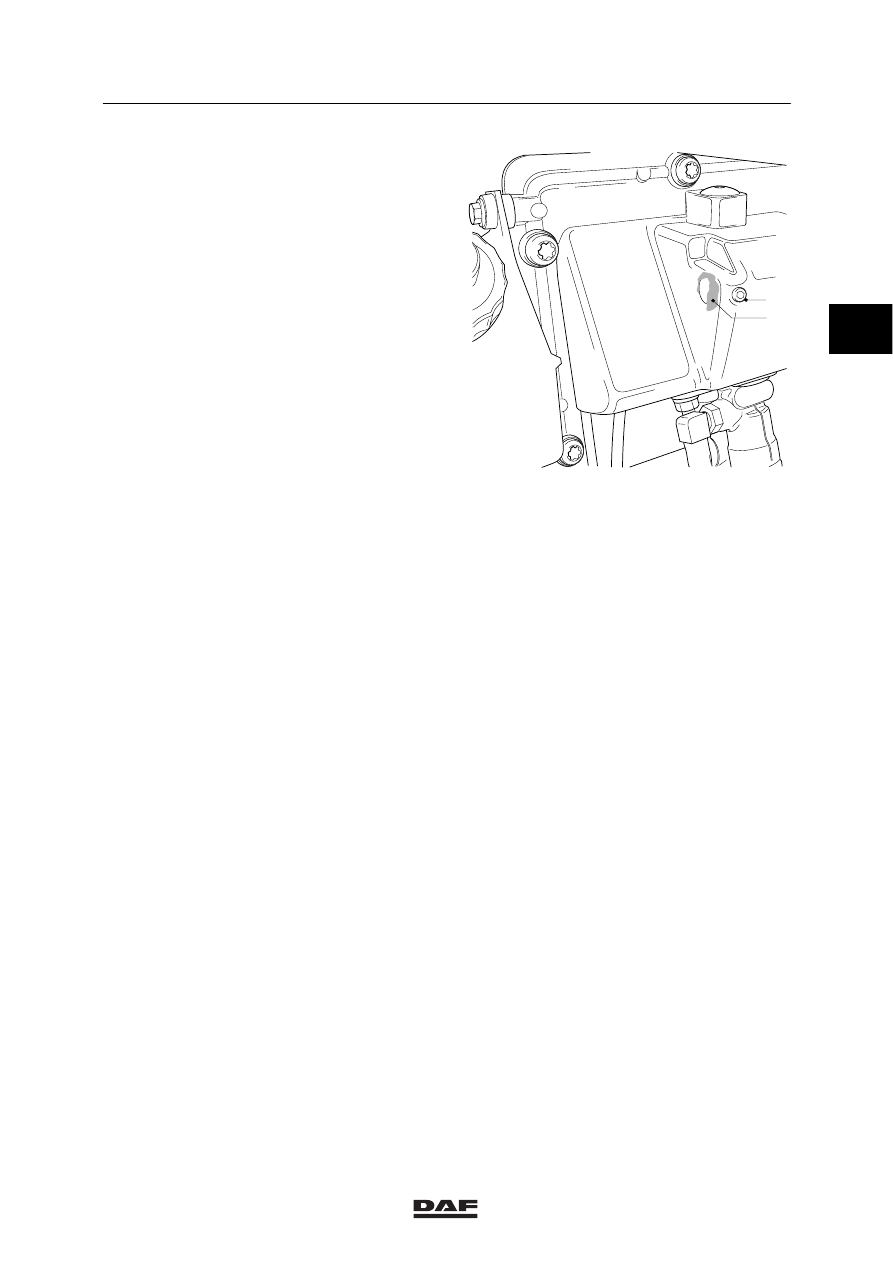

5.

Loosen the recessed locking bolt (1) on the
outside of the vehicle and push the clutch
pedal spindle to the left.

6.

Remove the clutch pedal from the inside.

Installing clutch pedal
1.

Put the clutch pedal in place.

2.

Apply locking compound to the recessed
locking bolt (1), see “Technical data”.

3.

Push the spindle to the right and tighten the
recessed locking bolt. Put silicone sealant
on the end of the clutch pedal spindle (2).

4.

Fit the attachment bolt that controls the
clutch cylinder (take care with the ring).

5.

Install the clutch pedal spring.

6.

Fit the dashboard panels to the left and right
of the steering column.

7.

Fit the steering column panel.

8.

Fit the storage compartment on the engine
tunnel.

K1 01 065

1
2

2

ᓻ 0209
