DAF 95XF. Manual - part 805

1

INTERNAL CAB COMPONENTS

Removal and installation

4-20

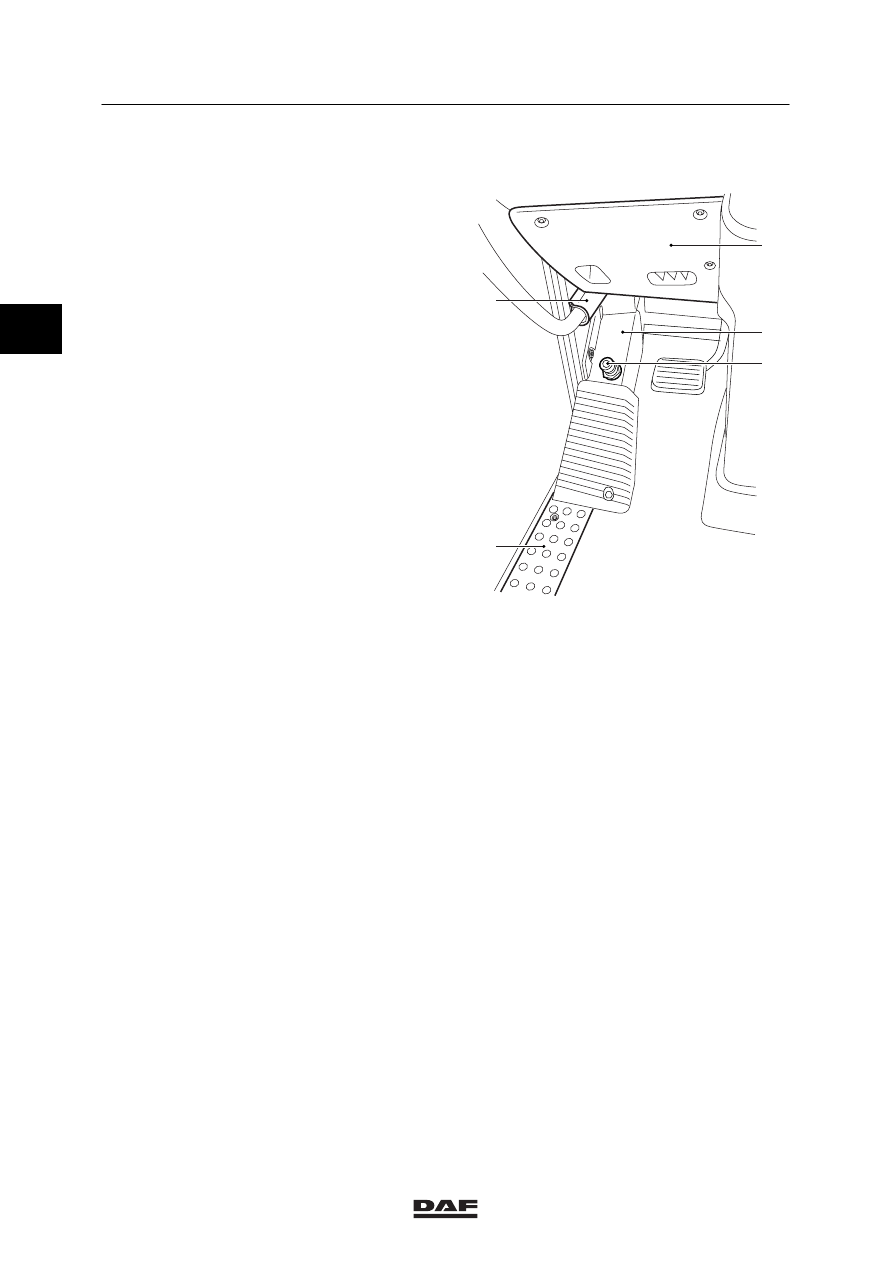

4.18 REMOVAL AND INSTALLATION, ENGINE BRAKE SWITCH

Removing engine brake switch
1.

Remove the dashboard panel (1) above the
mounting plate (2) with engine brake
switch (3).

2.

Remove the protection cover (4) from the
grab handle and the foot board (5).

3.

Disconnect the mounting plate (2) with the
engine brake switch (3).

4.

Loosen the connector.

5.

Remove the lock nut from the engine brake
switch (3) and remove the engine brake
switch from the mounting plate (2).

Installing engine brake switch
1.

Fit the engine brake switch (3) with lock nut
to the mounting plate (2).

2.

Fit the connector.

3.

Fit the mounting plate (2) with the engine
brake switch (3). Do not fit the central
attachment screw as yet.

4.

Fit the protection cover (4) from the grab
handle and the foot board (5).

5.

Fit the dashboard panel (1) above the
mounting plate (2) with engine brake
switch (3).

1

2

3

4

5

K1 01 446

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-21

4.19 REMOVAL AND INSTALLATION, PARKING BRAKE SWITCH/BRAKE LIGHT

SWITCH

Removing parking brake switch
1.

Position the parking brake in the parking
position.

2.

Remove the radio panel.

3.

Remove the heater pipe in front of the
parking brake switch.

4.

Remove the plugs (1) of the parking brake
switch (2).

5.

Remove the parking brake switch (2) from
the holder (5).

Installing parking brake switch
1.

Fit the parking brake switch (2) in the
holder (5).

2.

Fit the plugs (1).

3.

Fit the heater pipe and the radio panel.

Removing brake light switch
1.

Remove the radio panel.

2.

Remove the heater pipe in front of the
parking brake switch.

3.

Remove the plugs (3) of the parking brake
switch (4).

4.

Remove the parking brake switch (4) from
the holder (5).

Installing the brake light switch
1.

Fit the parking brake switch (4) in the
holder (5).

2.

Fit the plugs (3).

3.

Fit the heater pipe and the radio panel.

1

2

5

4

3

K1 01 483

2

ᓻ 0209

1

INTERNAL CAB COMPONENTS

Removal and installation

4-22

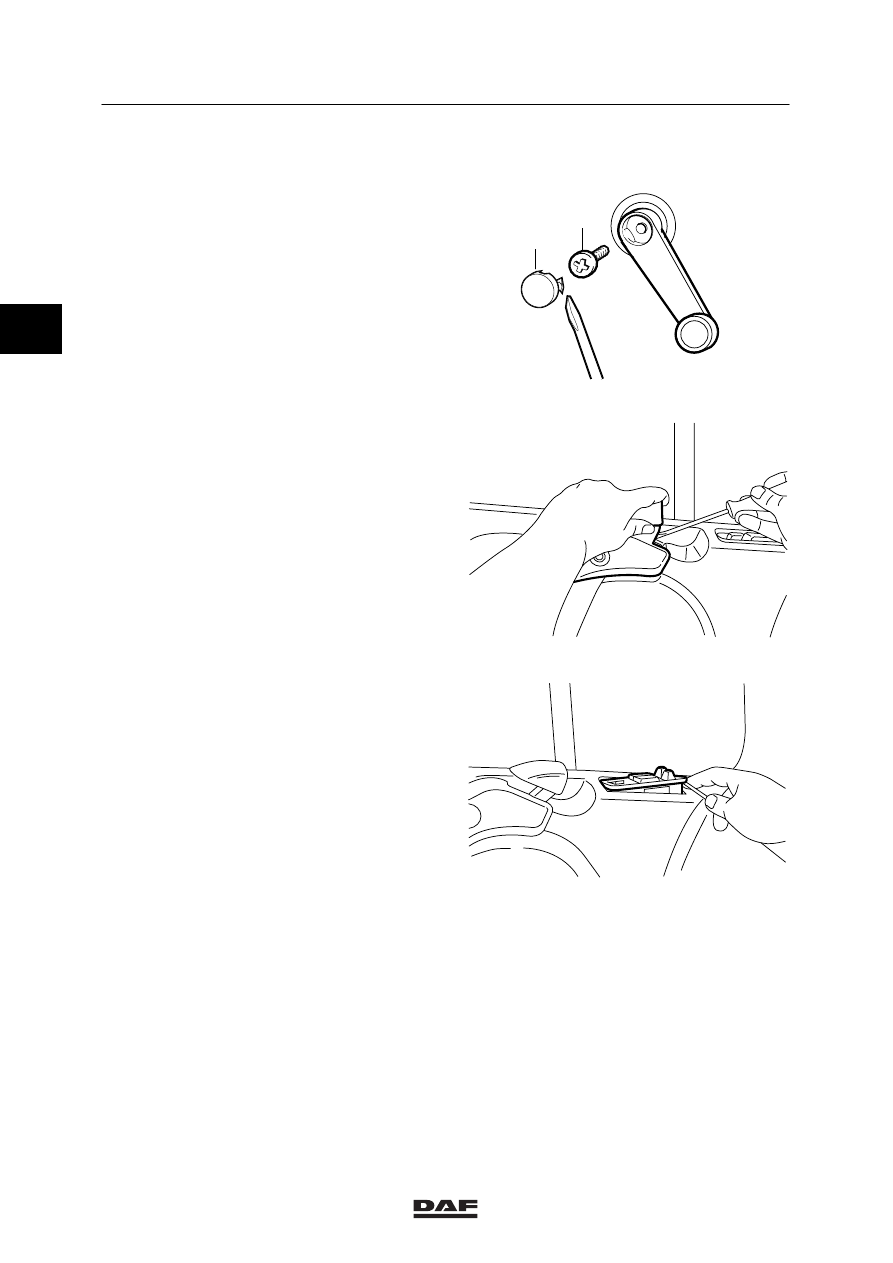

4.20 REMOVAL AND INSTALLATION, DOOR PANEL

Removing door panel
1.

If a manual window mechanism is fitted,
remove the cover (1) using a sharp
screwdriver.

2.

If a manual window mechanism is fitted,
remove the attachment screw (2) and
remove the window crank.

1

2

K1 00 913

3.

Remove the door knob by lifting it (open
door) and pressing the locking clip
underneath the knob. Pull the knob off the
mechanism.

K100370

4.

Remove the control panel for operating the
mirror and windows by lifting it carefully
from the panel with a small screwdriver.
Mark the connectors and disconnect them.

K100373

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-23

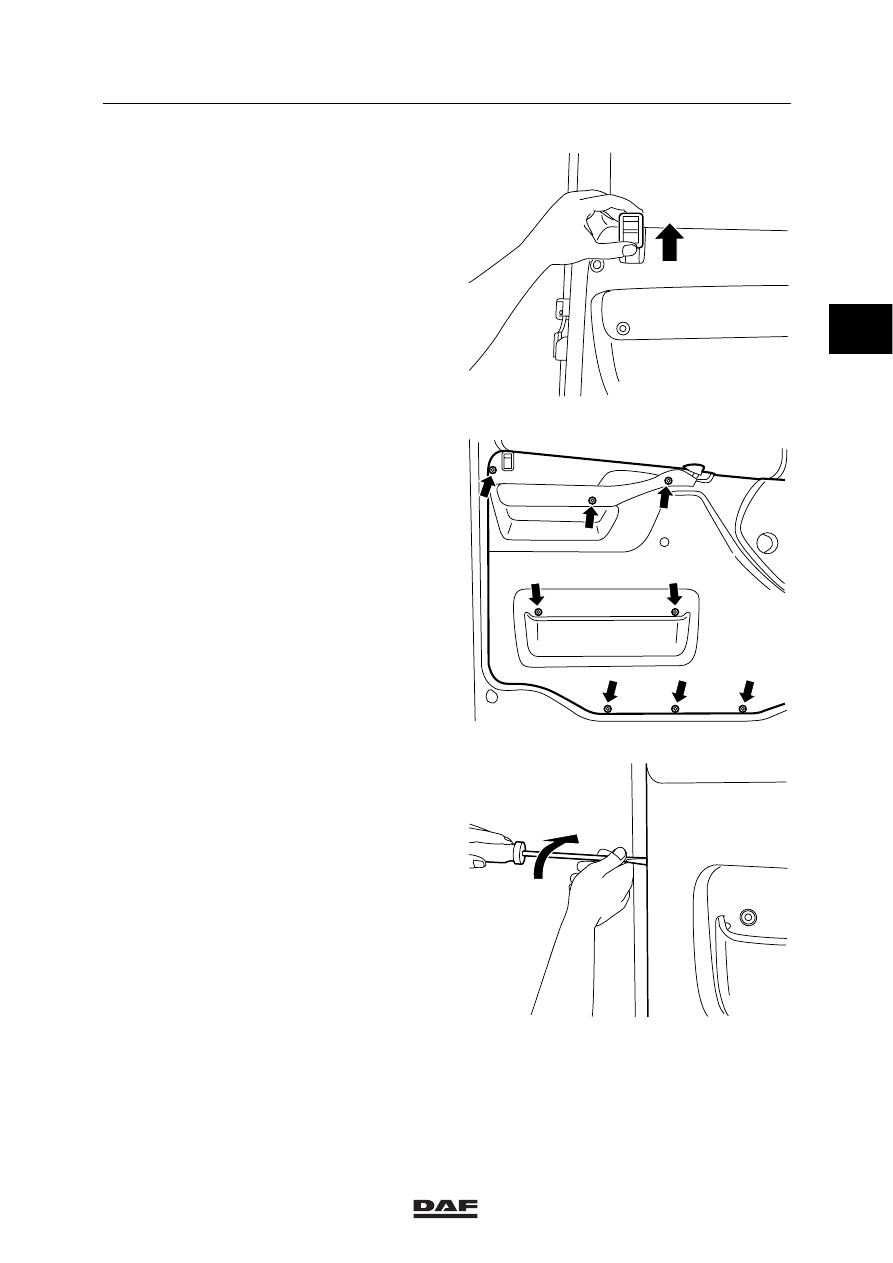

5.

Remove the alignment plate for the door
lock by pushing it upward slightly with a
small screwdriver. The alignment plate can
then be pulled from the panel by hand.

K100371

6.

Remove the attachment screws from the
panel.

K100374

7.

Stick a screwdriver into the openings on the
sides of the panel and pull the spring clips
from the clamping sleeves. Avoid damaging
the paintwork.

8.

Remove the panel.

K100372

2

ᓻ 0209
