1

INTERNAL CAB COMPONENTS

Removal and installation

4-8

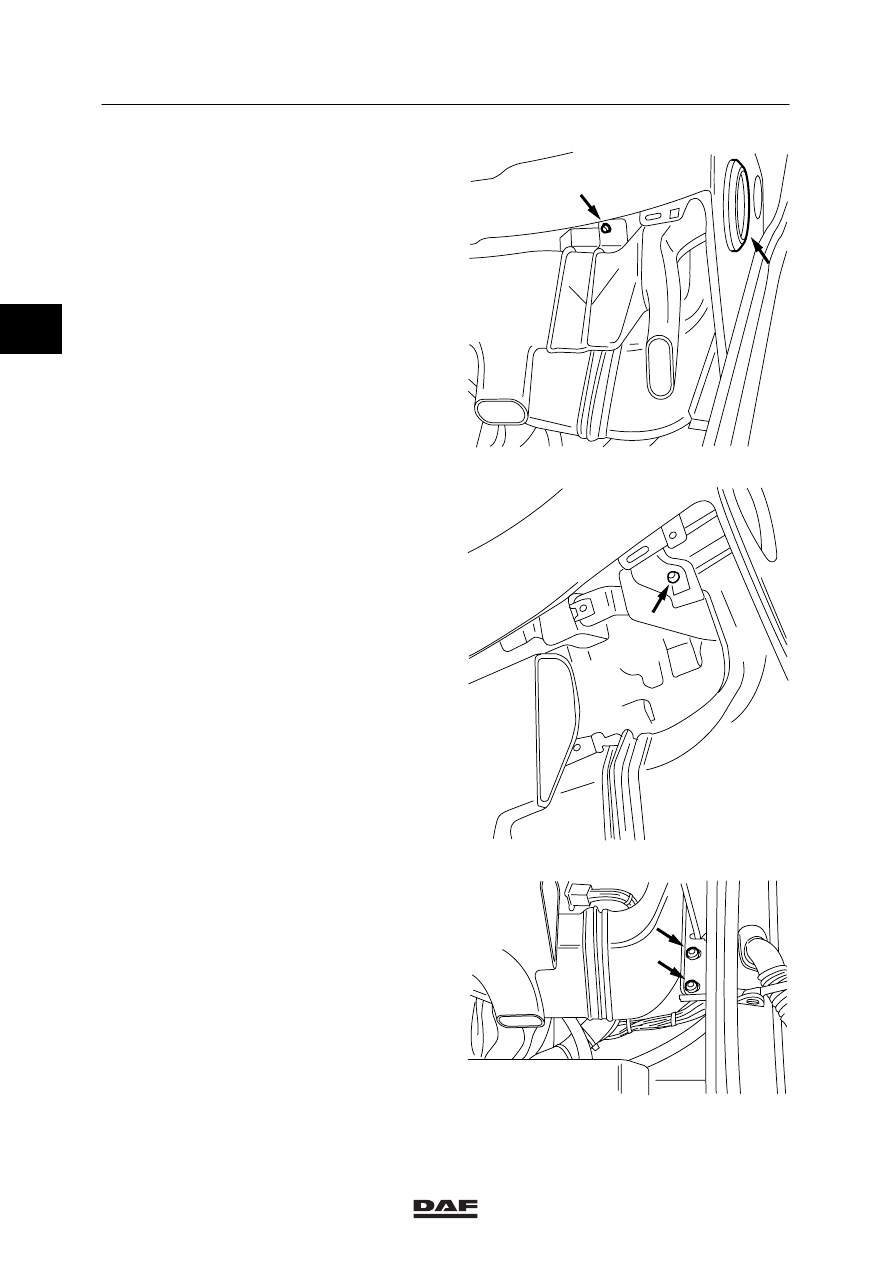

18. Remove the attachment screw at the

bottom of the central cabinet panel which
secures the door air duct.

K100343

19. Remove the attachment screw which

connects the air vent supply pipe to the
panel.

K100345

20. Remove the attachment bolts on the bottom

(door post) of the panel.

21. Remove the central cabinet panel.

K100344

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-9

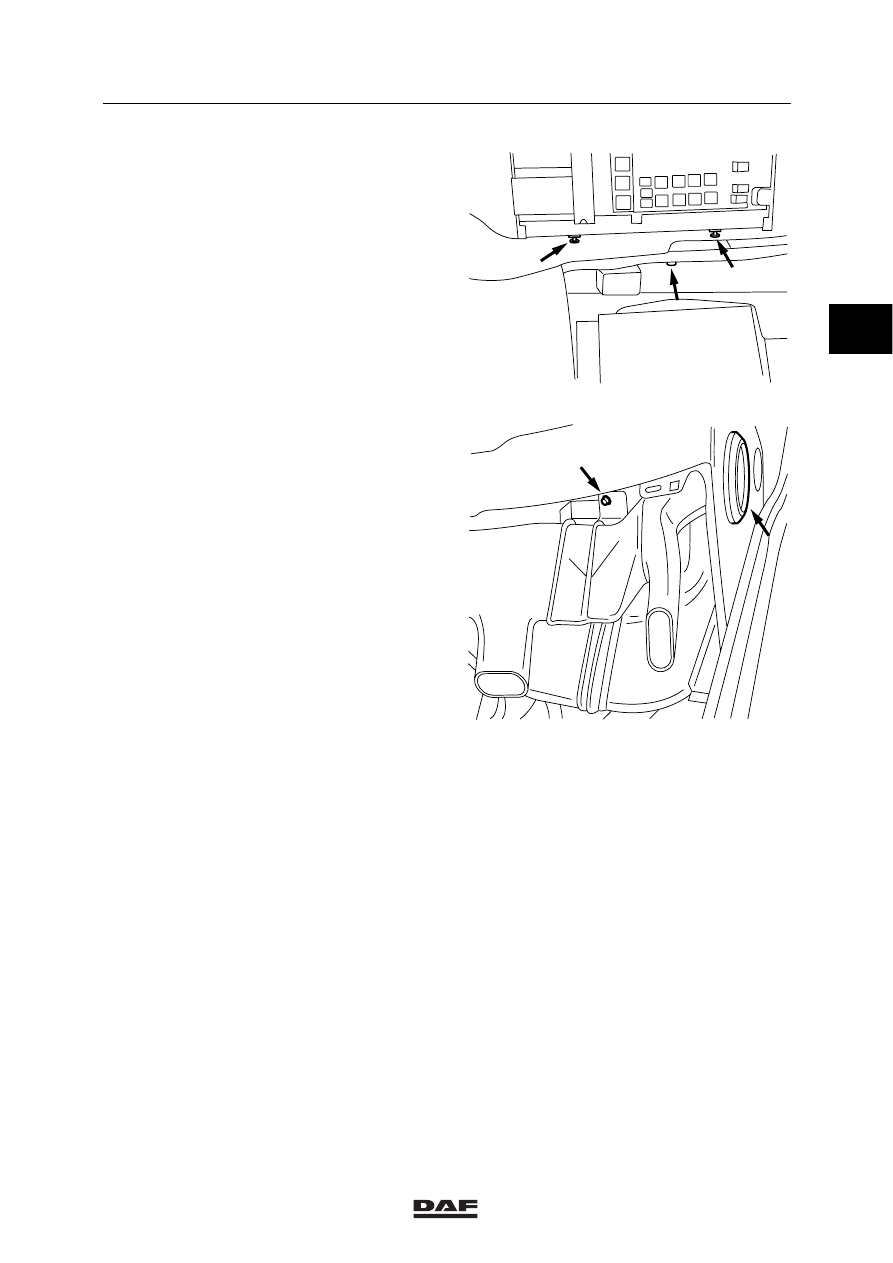

22. Remove the attachment screws and take off

the front air duct.

23. Remove the attachment screws and take off

the rear air duct.

K100346

Installing dashboard panel on co-driver’s
side
1.

Fit the air ducts.

2.

Fit the central cabinet panel and secure the
air ducts. Make sure that the connections
between the air ducts are tight.

3.

Install the door air duct. Make sure that the
rubber ring fits tightly.

4.

Fit the vent duct for the windscreen.

5.

Fit the side panel of the central console.

6.

Fit the extendable table.

7.

Fit the upper central console storage
compartment.

8.

Fit the central console control panel.

9.

Fit the door post panel.

10. Install the lower panels and the floor pan.

11. Fit the lower panels of the central console.

12. Install the ashtray.

13. Connect the wiring of the lower storage

compartment.

14. Fit the lower storage compartment.

K100343

2

ᓻ 0209

1

INTERNAL CAB COMPONENTS

Removal and installation

4-10

4.9 REMOVAL AND INSTALLATION, PNEUMATIC SWITCH/PNEUMATIC VALVE

FOR STEERING COLUMN SETTING

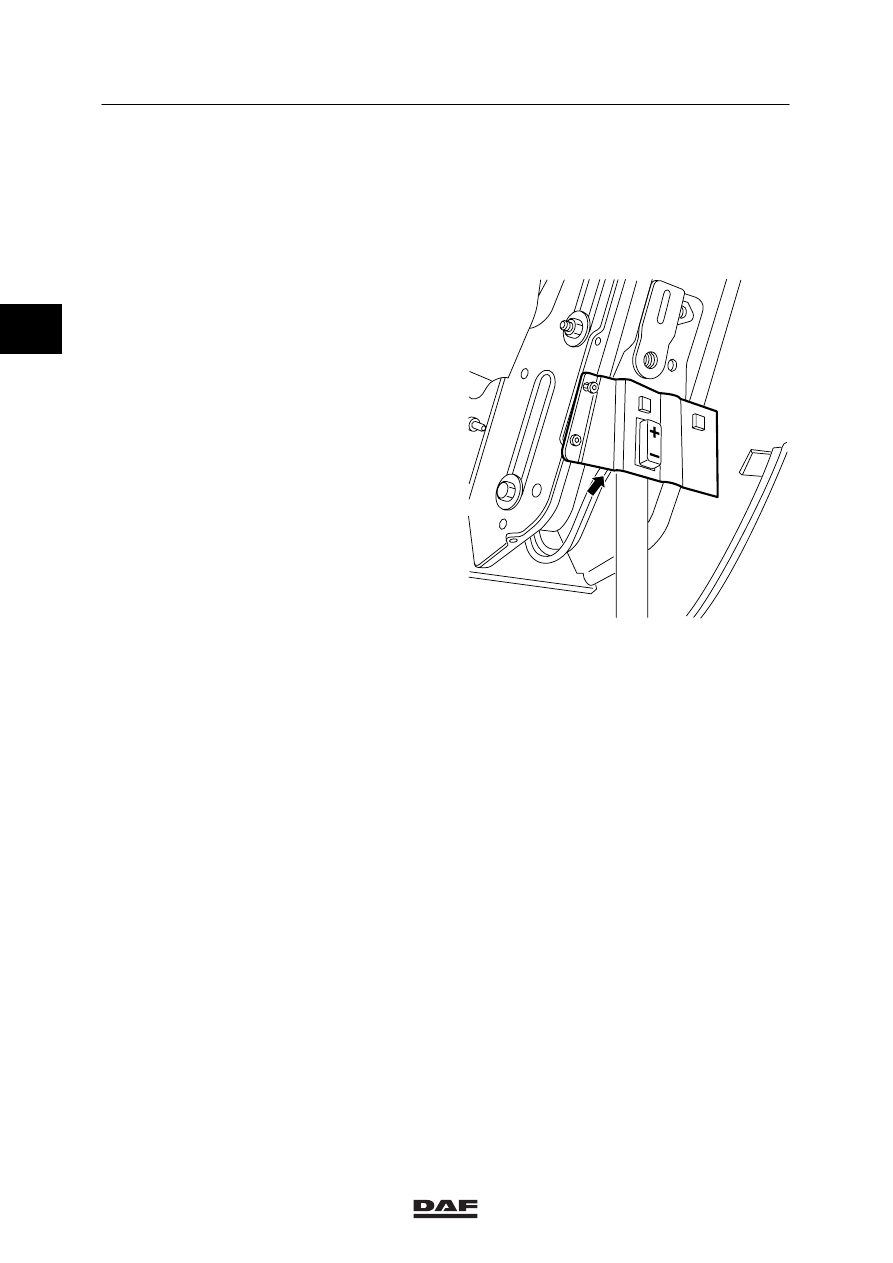

Removing the pneumatic switch/pneumatic
valve for steering column setting
1.

Remove the steering column panels.

2.

Remove the bracket with the steering
column switch/valve, disconnect the air
pipes and push the switch/valve from the
bracket.

Installing the pneumatic switch/pneumatic
valve for steering column setting
1.

Fit the air pipes to the switch/valve.

2.

Press the switch/valve into the bracket and
fit the bracket to the steering column.

3.

Install the steering column panels.

K100434

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-11

4.10 REMOVAL AND INSTALLATION, STEERING COLUMN PANELS

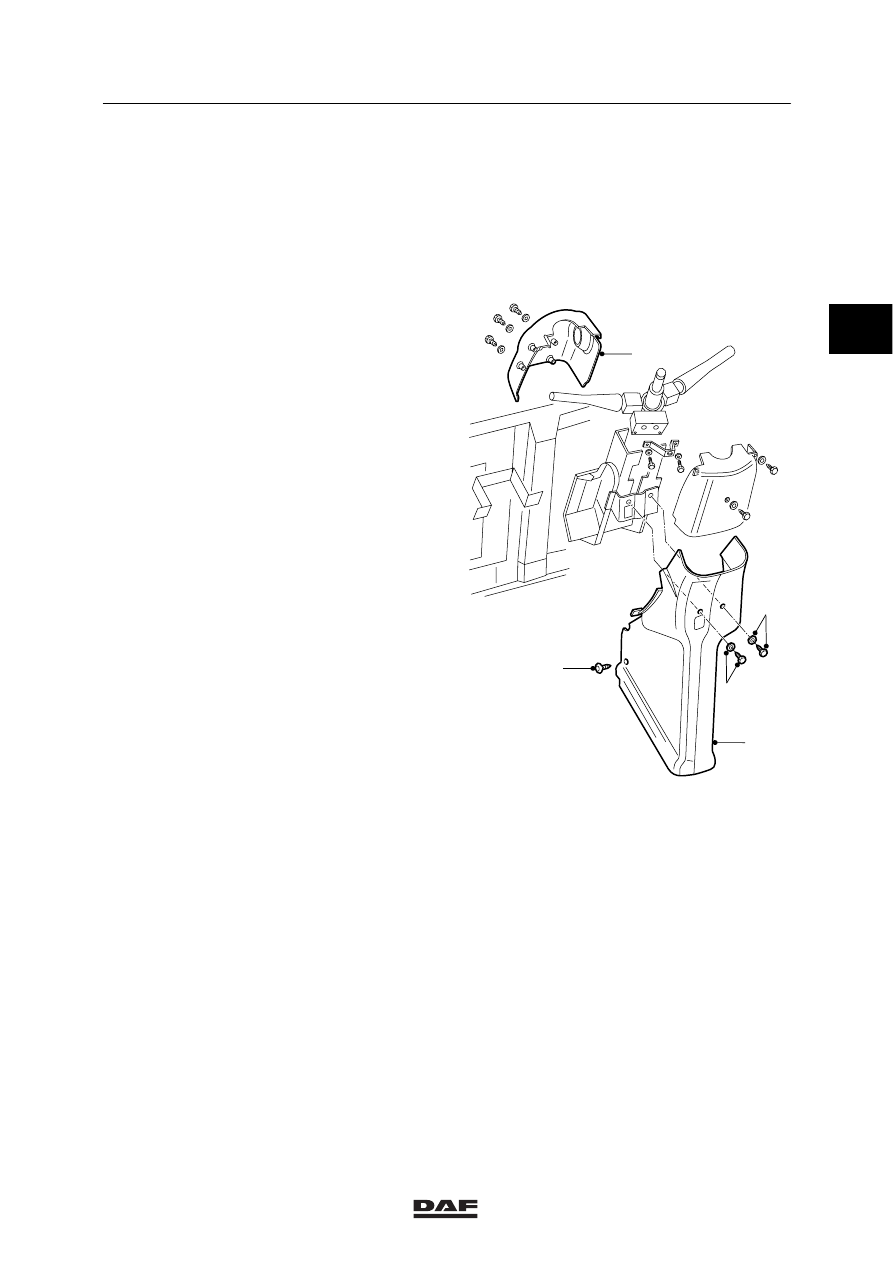

Removing steering column panels
1.

Remove the floor mat.

2.

Using the steering column setting, move the
steering wheel to its highest possible
position.

3.

Remove the two covers under the steering
wheel. The right-hand side of the upper
cover (1) (windscreen wiper side) must be
released by lifting and sliding it across the
left handle (direction indicator).

4.

Remove the lower panels to the left and
right of the steering column cover (4).

5.

Remove the steering column cover (4) by
disconnecting the attachment screws (2)
and the panel clamps (3) on the back.

Installing steering column panels
1.

Re-place the cover around the steering
column and make sure that the steering
column setting is working properly after
doing so.

2.

Remove the panels to the left and right of
the steering column cover.

3.

Fit the two covers beneath the steering
wheel. Make sure that the rubber dust
covers on the handles are properly in place.

4.

Place the floor mat.

K1 01 490

3

1

2

2

4

2
