DAF 95XF. Manual - part 801





1

INTERNAL CAB COMPONENTS

Removal and installation

4-4

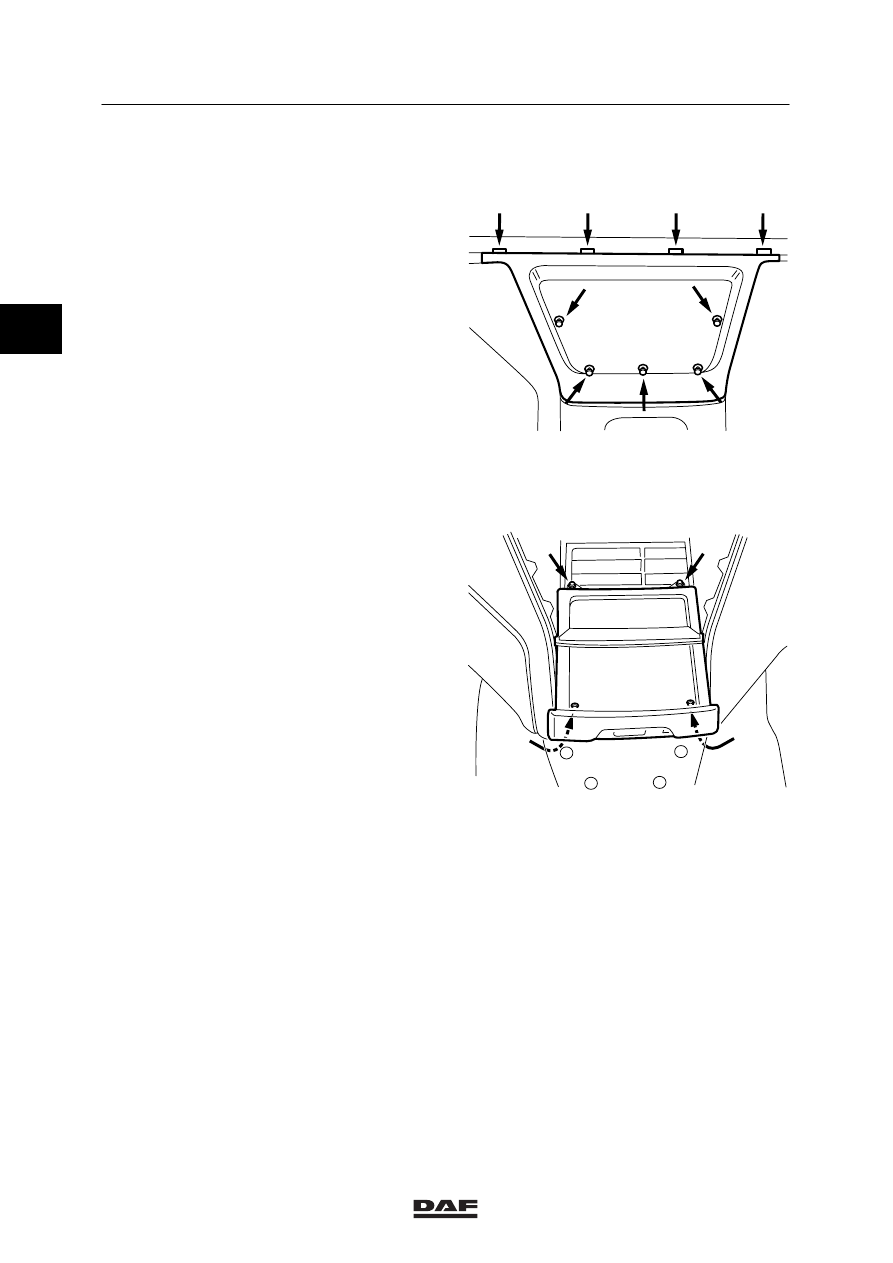

4.5 REMOVAL AND INSTALLATION, UPPER CENTRAL CONSOLE STORAGE

COMPARTMENT

Removing upper central console storage
compartment
1.

Remove the rubber inlay and the
attachment screws from the upper storage
compartment, after which the latter can be
removed.

Installing upper central console storage
compartment
1.

Fit the upper storage compartment and
fasten it.

2.

Put the rubber inlay in the storage
compartment.

K100337

4.6 REMOVAL AND INSTALLATION, EXTENDABLE TABLE

Removing the extendable table
1.

Remove the upper central console storage
compartment.

2.

Remove the extendable table by loosening
the attachment bolts on the back and front
(beneath the table) from the sliding rail.

Installing the extendable table
1.

Fit the extendable table.

2.

Fit the upper central console storage
compartment.

K100338

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-5

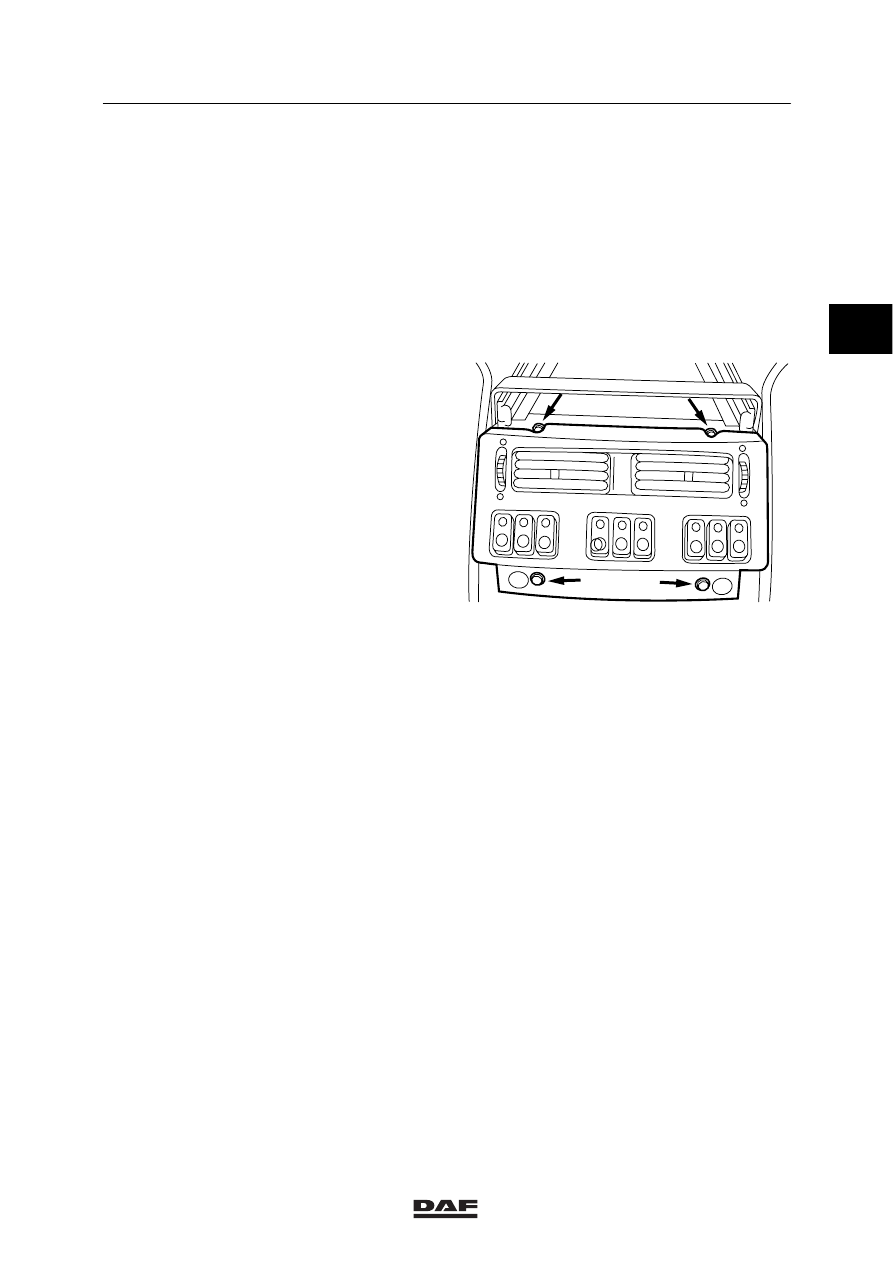

4.7 REMOVAL AND INSTALLATION, CENTRAL CONSOLE CONTROL PANEL

Removing central console control panel
1.

Remove the lower central console storage
compartment.

2.

Remove the upper central console storage
compartment.

3.

Remove the extendable table.

4.

Remove the ashtray.

5.

Remove the attachment screws from the
central console control panel and take out
the panel. Mark the position of the electrical
connections.

Installing central console control panel
1.

Fit the electrical connections of the central
console control panel and install the panel
on the central console.

2.

Replace the ashtray.

3.

Fit the extendable table.

4.

Fit the lower central console storage
compartment.

5.

Fit the upper central console storage
compartment.

K100339

2

ᓻ 0209

1

INTERNAL CAB COMPONENTS

Removal and installation

4-6

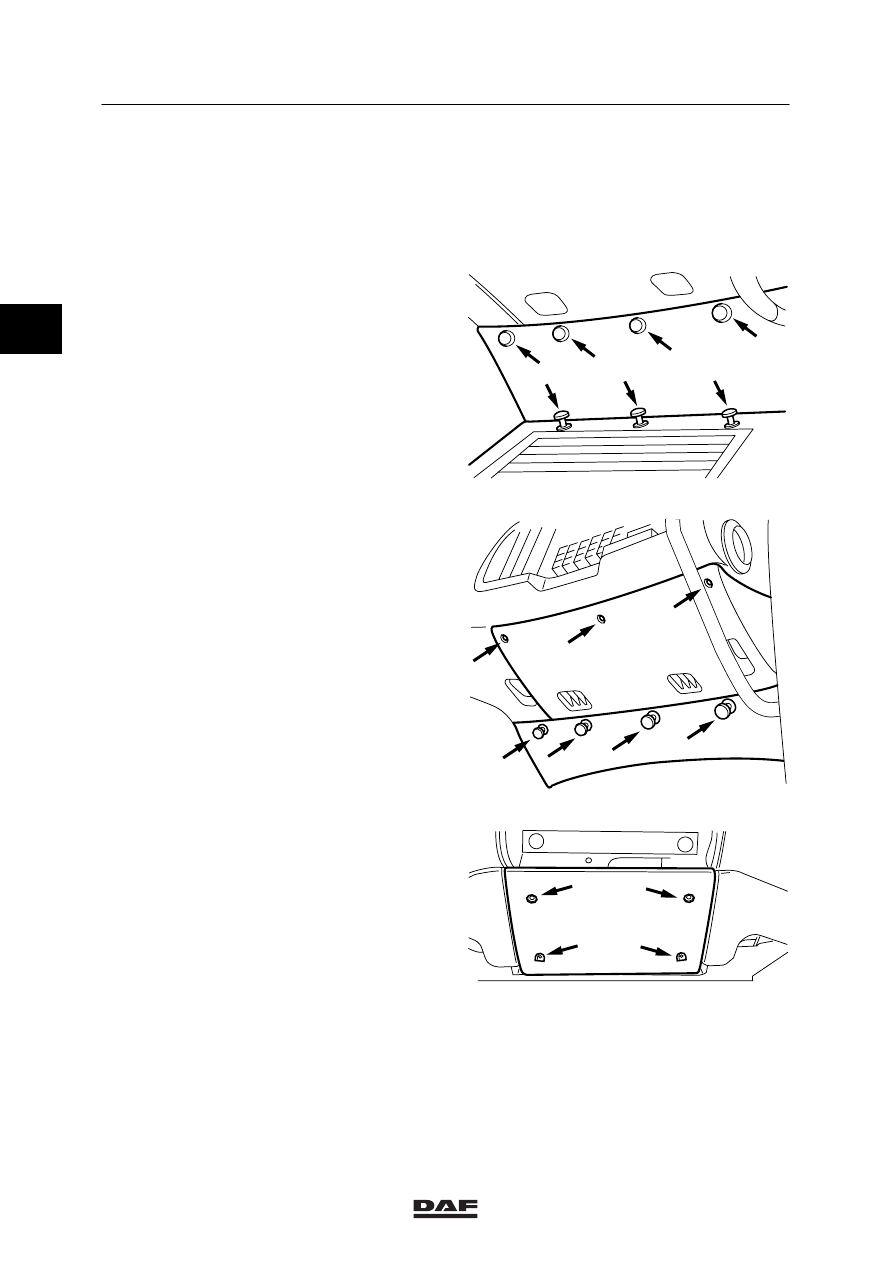

4.8 REMOVAL AND INSTALLATION, DASHBOARD ON CO-DRIVER’S SIDE

Removing dashboard on co-driver’s side
1.

Remove the floor mat.

2.

Remove the lower door post panel.

3.

Remove the floor pan on co-driver’s side.

4.

Remove the panel clamps (using forked
tools). Remove the lower panel.

K100333

5.

Remove the attachment screws and take off
the intermediate panel.

6.

Remove the upper central console storage
compartment.

7.

Remove the lower central console storage
compartment.

K100334

8.

Remove the vents along the windscreen.

9.

Remove the attachment screws and take
the lower panel from the central console.

10. Remove the ashtray.

11. Remove the attachment screws and take

the side panel from the central console.

12. Remove the upper central console storage

compartment.

13. Remove the extendable table.

14. Remove the central console control panel.

K100335

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-7

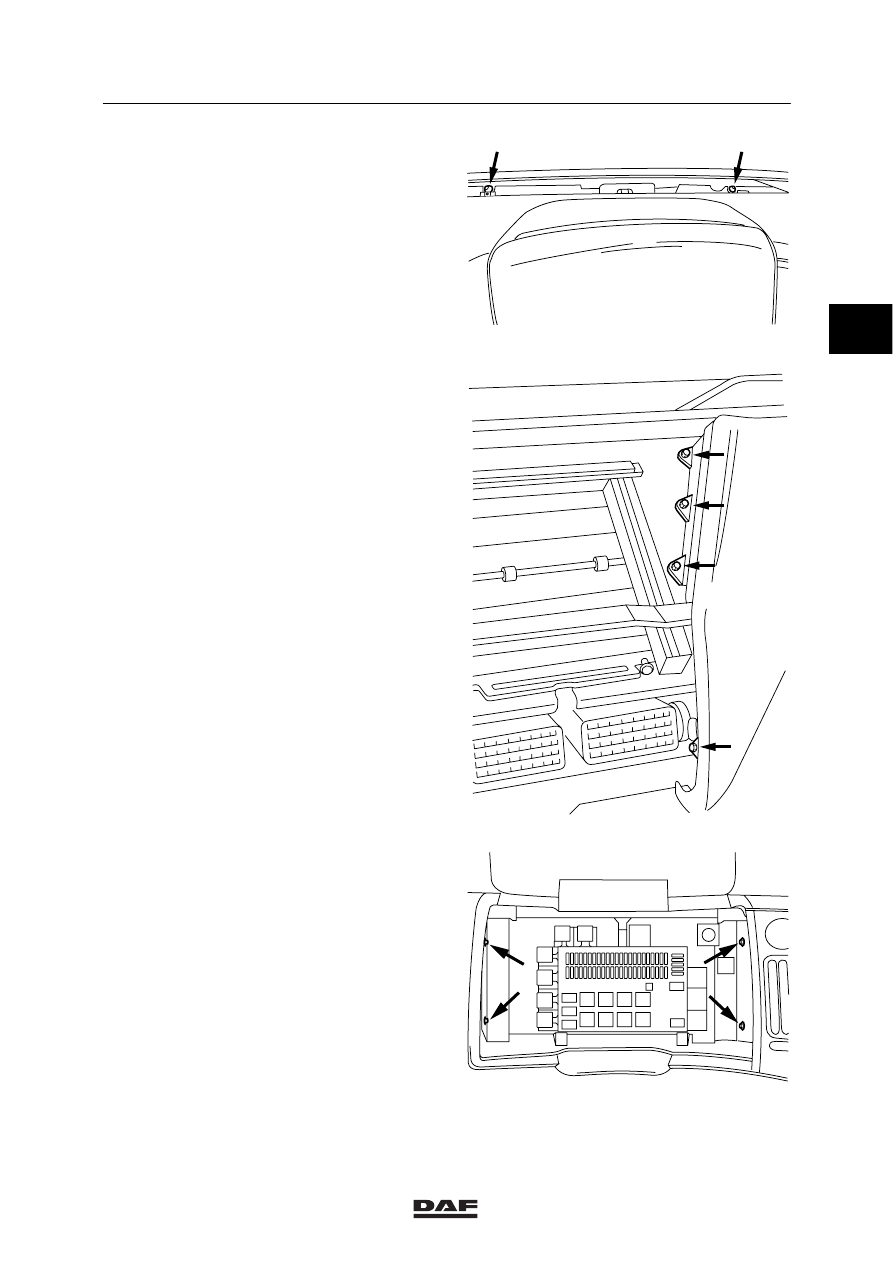

15. Remove the attachment screws on top

(window edge) of the central cabinet panel.

K100341

16. Remove the attachment screws from the

central part of the central console.

K100473

17. Open the flap of the central cabinet and

remove the attachment screws on the side.

K100342

2

ᓻ 0209
