9

LEAF SUSPENSION

Removal and installation

3-6

3.5 REMOVAL AND INSTALLATION, SPRING BRACKET

Removal of the spring bracket
1.

Jack up the chassis until the spring
assembly is free of stress.

2.

Remove the lock bolts and plates from the
shackle pin.

3.

Jack up the chassis until the shackle pin
has been removed from the spring bracket.

4.

Watch the position of the attachment bolts
(in view of the difference in length). Remove
the attachment bolts and take off the spring
bracket.

Note:
The rear spring bracket forms a whole with the
cab-suspension support.

Installation of the spring bracket
1.

Install the spring bracket in the same
position as before removing it. Place the
spring bracket at the spring-bracket outline
on the chassis.

2.

Check the contact surfaces of spring
bracket, chassis and stiffening plates.
These should be absolutely free from dirt
and grease.

3.

Fit the attachment bolts in the correct
position and the correct location.

4.

Tighten the spring-bracket attachment bolts
to the specified torque, see main group
“Technical Data”.

Note:
At the rear spring bracket of the front-axle
spring assembly, tighten the bolts attaching the
cab suspension to the spring bracket to the
specified tightening torque, see main group
“Technical Data” of “Group 1”.

5.

Fit the shackle pin.

5

ǹ 9701

9

Removal and installation

LEAF SUSPENSION

3-7

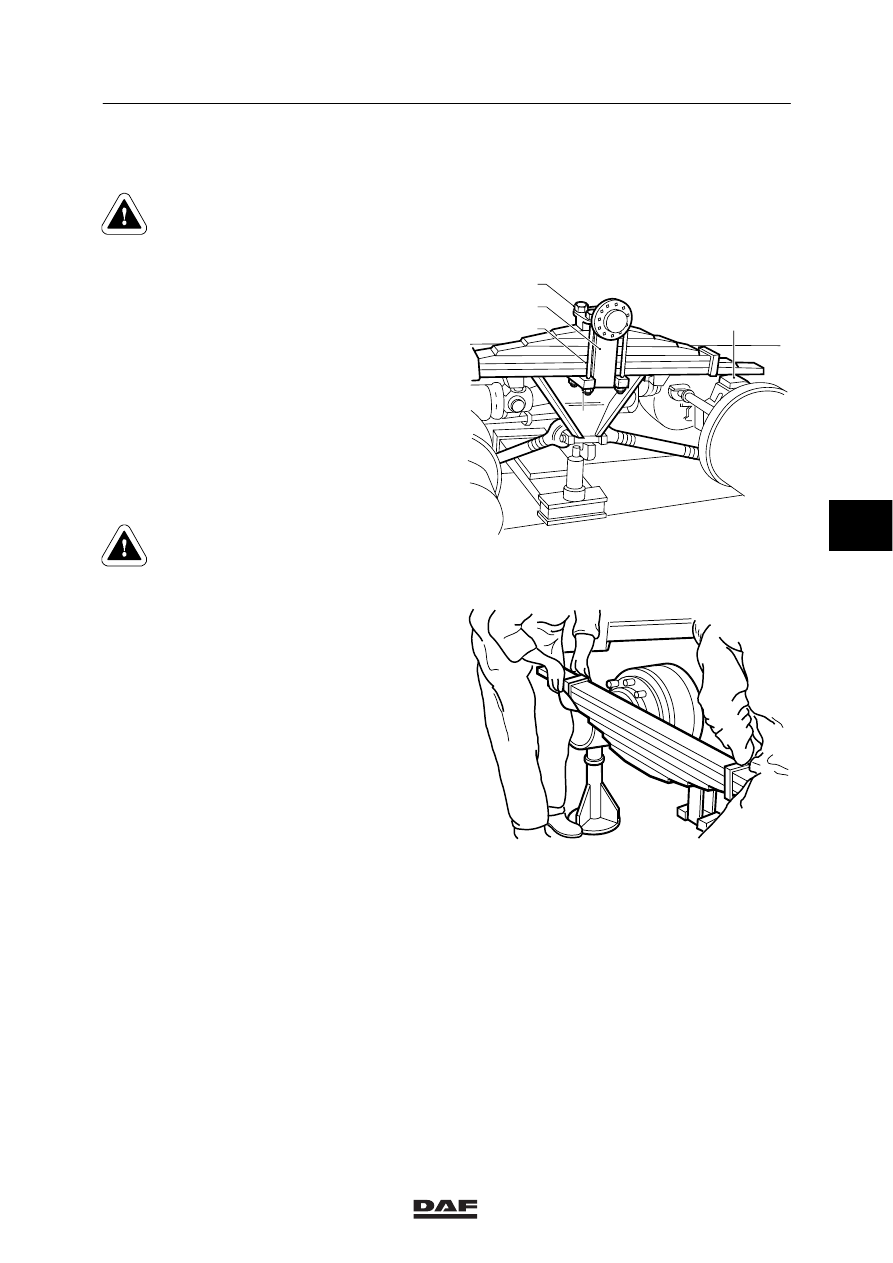

3.6 REMOVAL AND INSTALLATION, TANDEM-AXLE SPRING ASSEMBLY

Support the vehicle securely and
work safely.

Removal of the tandem-axle spring
assembly
1.

Support both axles and remove the wheels.

2.

Jack up the chassis under the central
suspension.

3.

Loosen the nuts (1) of the tie rods (4) until
the centre bolt comes off the shackle pivot
pin.

4.

Lower the chassis until the spring assembly
rests on spring buffers (2).

5.

Remove the tie rods (4) and the bottom
spring plate (3). The spring assembly is
now ready to be taken off.

The spring assembly must be
turned upside-down before taking it
off. If this is not done, it might fall
over when picked up.

6.

Turn the spring assembly upside-down and
take it off.

1
3
4

1

2

W9 04 017

W9 04 021

5

ǹ 9701

9

LEAF SUSPENSION

Removal and installation

3-8

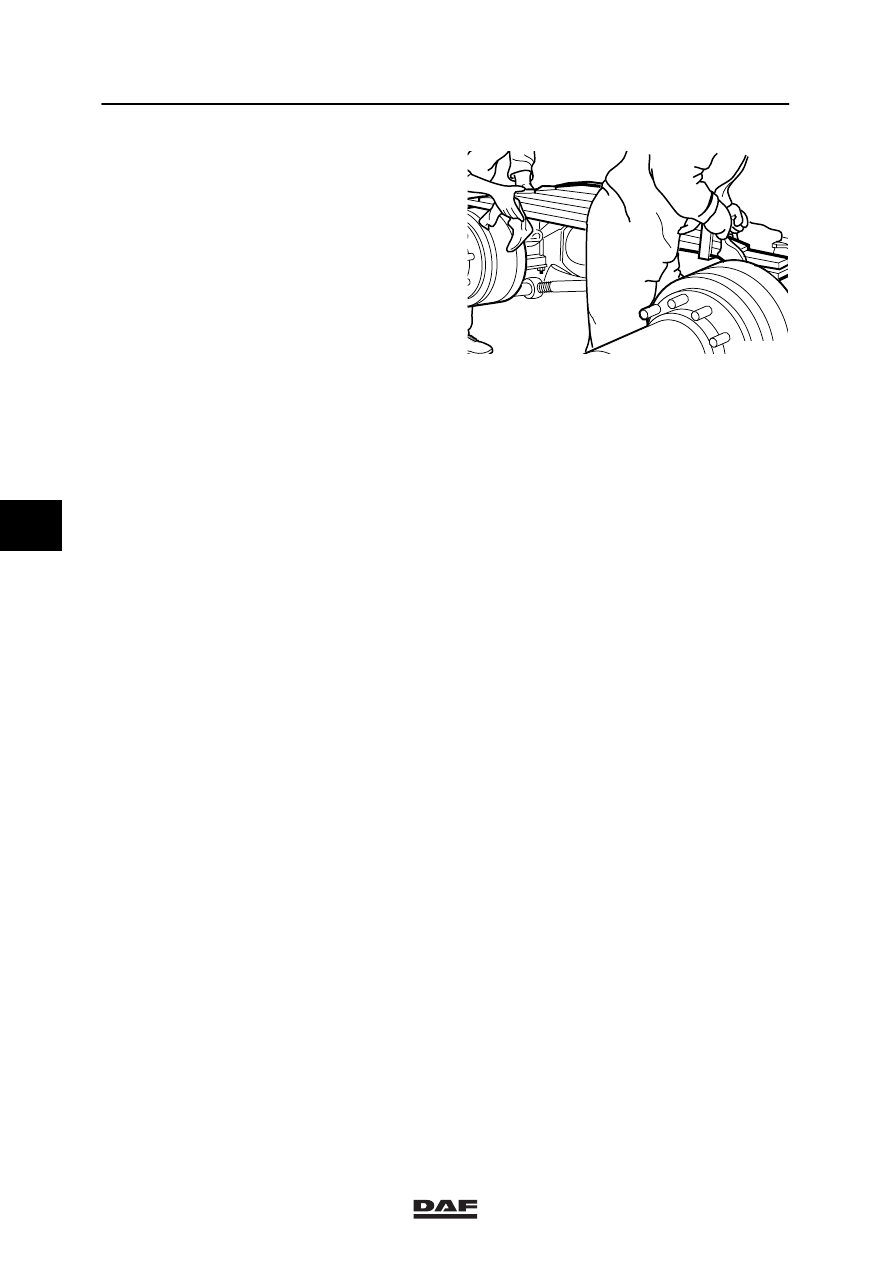

Installation of the tandem-axle spring
assembly
1.

Put the spring assembly on the brake
drums. Turn the spring assembly right side
up again, so that the short side is on top
again.

2.

Put the front of the spring assembly on the
spring buffers. This will prevent the spring
assembly from tipping over.

3.

Install the tie rods and the bottom spring
plate.
When tightening, check that the centre-bolt
head is located in the recess of the bearing
support and that the alignment plates fit
onto the cams of the bearing support.

4.

Lower the chassis.

5.

Tighten the tie rods to the specified
tightening torque, see main group
“Technical Data”.
Make sure that the nut fully engages the tie
rod.

6.

Apply grease to the threaded ends of the tie
rods (sticking out above the nuts).

7.

Put the wheels back on.

8.

Retorque the tie-rod after 2500 km.

W9 04 023

5

ǹ 9701

9

Removal and installation

LEAF SUSPENSION

3-9

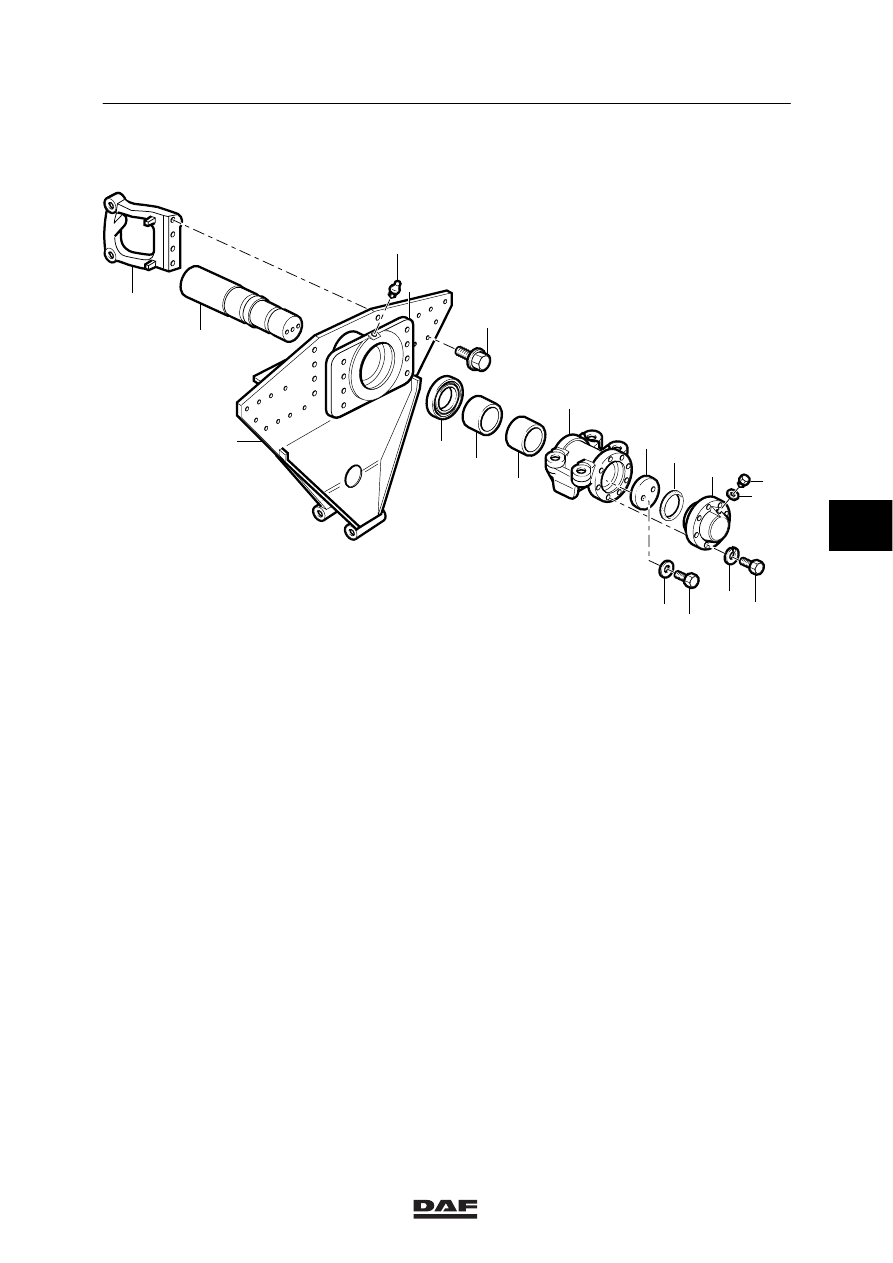

3.7 REMOVAL AND INSTALLATION, PIVOT PIN

1

2

4

5

9

3

6

7

8

10

11

14

15

17

16

19

18

13

12

W9 04 025

Removal of the pivot pin
1.

Remove the spring assembly.

2.

Remove the pivot-pin cover (15) and collect
the oil.

3.

Remove the O-ring (14).

4.

Remove the two bolts (13) from the locking
plate (11).

5.

Remove the locking plate (11).

6.

Take bearing support (10) off the pivot
pin (2).

7.

Take the oil seal (6) out of the bearing
support (10).

8.

Remove the bearing bushes (7 and 8) from
the bearing support (10), using a suitable
driver.

5
