DAF 95XF. Manual - part 779

9

LEAF SUSPENSION

Removal and installation

3-2

Installation of the single-axle spring
assembly
1.

Thoroughly clean and check the spring
buffer and shackle bush. If necessary,
replace. Check that all contact faces are
free of dirt, grease and paint. Tighten the
centre bolt and the spring clamp bolts.

2.

Install the wedges and filler blocks (if
applicable), in the correct position. When
installing the spring assembly to the axle,
check that the centre bolt is correctly
positioned in the appropriate recess.

3.

When reusing the U-bolts, check for
corrosion and damage. If necessary,
replace. If they are to be re-used,
thoroughly clean the thread and remove
any paint.
Tighten the U-bolts provisionally. Do not
forget the hardened steel washers.

4.

Before installation, thoroughly clean the
shackle pins and shackle bushes.
Apply lubrication grease to the shackle pins,
shackle bushes and shackle-bush sealing
rings.

5.

Fit the shackle pin in the correct position
(lubricating nipples on the correct side).
Take care not to damage the sealing rings
and washers in the process.

6.

Fit a steel ring on either side of the spring.
In the event of play between the side of the
spring and the spring bracket, oversized
washers must be inserted. For the
oversizes available, see the main group
“Technical Data”.
If possible, to the left and right of the spring
(or of the spring shackle) fit washers of the
same thickness.

7.

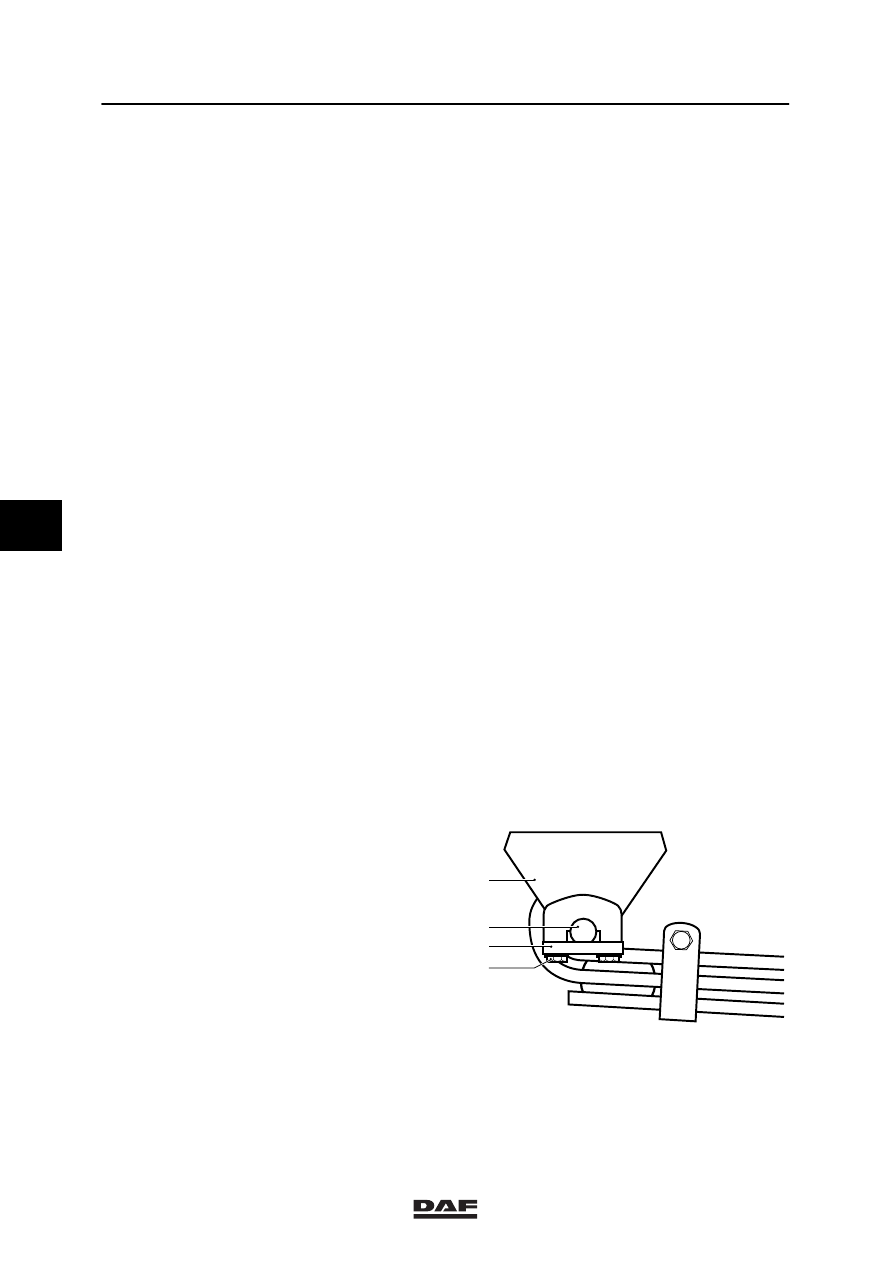

Lower the chassis until the shackle pin (2)
just touches the spring bracket (1), but can
still be rotated. Then rotate the shackle pin
until its flat side is parallel with the bottom
of the spring bracket.

8.

Secure the lock plates (3) with the locking
bolts (4). The lock plates (3) should rest
against the flat side of the shackle pin (2).

1

2
3
4

W9 04 013

5

ǹ 9701

9

Removal and installation

LEAF SUSPENSION

3-3

9.

Tighten locking bolts (4) evenly on both
sides of the spring, until the shackle pin fits
properly in the spring bracket.

10. Check again that the flat side of the shackle

pin is parallel with the bottom of the spring
bracket and tighten the lock bolts.

11. Thoroughly lubricate the shackle pins while

they are in unloaded condition.

12. Lower the chassis and tighten the U-bolt

nuts evenly on both sides to the specified
torque, see the main group “Technical
Data”.

13. Apply grease to the threaded ends of the

U-bolts.

14. Install the shock absorbers and the

stabiliser.

15. Retorque the U-bolt nuts after 2500 km.

3.2 REMOVAL AND INSTALLATION, SEALING RINGS

Removal of the sealing rings
1.

Remove the spring from the spring bracket.

2.

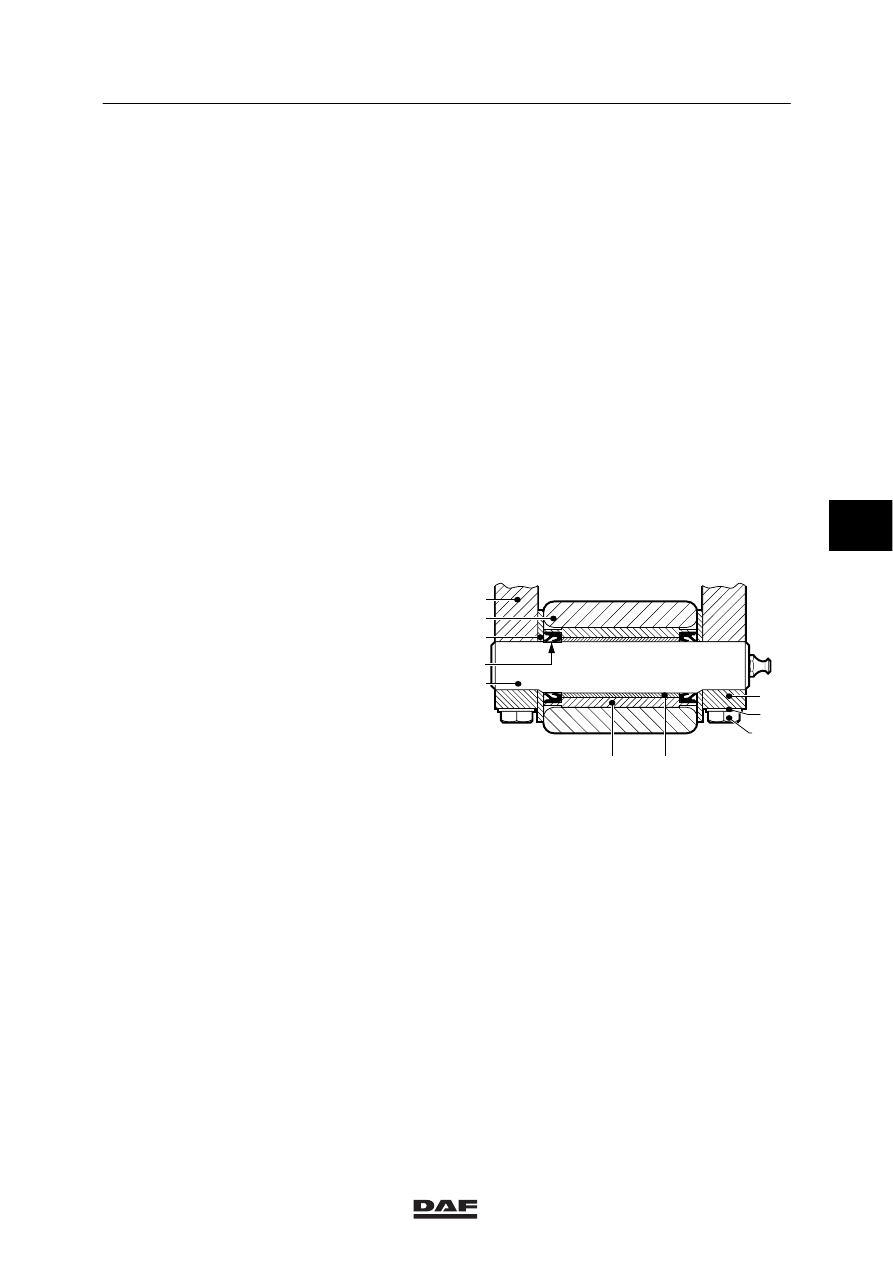

Remove the washers (3) from the shackle
pin (5) and remove the shackle pin (5) from
the spring (2).

3.

Carefully remove the sealing rings (4) from
the shackle bush (6), for example with a
screwdriver.

Installation of the sealing rings
1.

Install the sealing rings (4) with their open
side at the outside (see the drawing).
Grease the lips of the sealing rings.

2.

Install the spring.

3.

Thoroughly lubricate the shackle pins while
they are in unloaded condition.

4.

Retorque the U-bolt nuts after 2500 km.

6

7

4

1
2
3

5

8
9

10

W9 04 012

5

ǹ 9701

9

LEAF SUSPENSION

Removal and installation

3-4

3.3 REMOVAL AND INSTALLATION, SHACKLE BUSH

Removal of the shackle bush
1.

Remove the spring from the spring bracket.

2.

Remove the shackle pin from the spring.

3.

Remove the sealing rings from the shackle
bush.

4.

If there is sufficient space under the vehicle,
remove the shackle bush (6) with the
bearing bush (7) from the spring eye (2)
using a soft driver (A), special tool
(DAF no. 0694949), for the front-axle spring
and special tool (DAF no. 0694951) for
rear-axle spring.
The complete leaf spring assembly will
have to be removed if either the shackle
bush (6) sits too tightly in the spring eye (2),
or there is insufficient space to use the
proper driver.
Use a press to the remove shackle bush (6)
from the spring assembly.

Installation of the shackle bush
1.

Tap or drive the shackle bush (6) with the
bearing bush (7) into the spring eye using
driver (A), special tool (DAF no. 0694949),
for the front-axle spring and special tool
(DAF no. 0694951) for the rear-axle spring.

2.

Fit new sealing rings.

3.

Install the spring.

4.

Thoroughly lubricate the shackle pins while
the springs are in unloaded condition.

5.

Retorque the U-bolt nuts after 2500 km.

2

6

7

C9 00 160

A

5

ǹ 9701

9

Removal and installation

LEAF SUSPENSION

3-5

3.4 REMOVAL AND INSTALLATION, BEARING BUSH

Removal of the bearing bush
1.

Remove the spring from the spring bracket.

2.

Remove the shackle pin from the spring.

3.

Remove the sealing rings from the shackle
bush (6).

4.

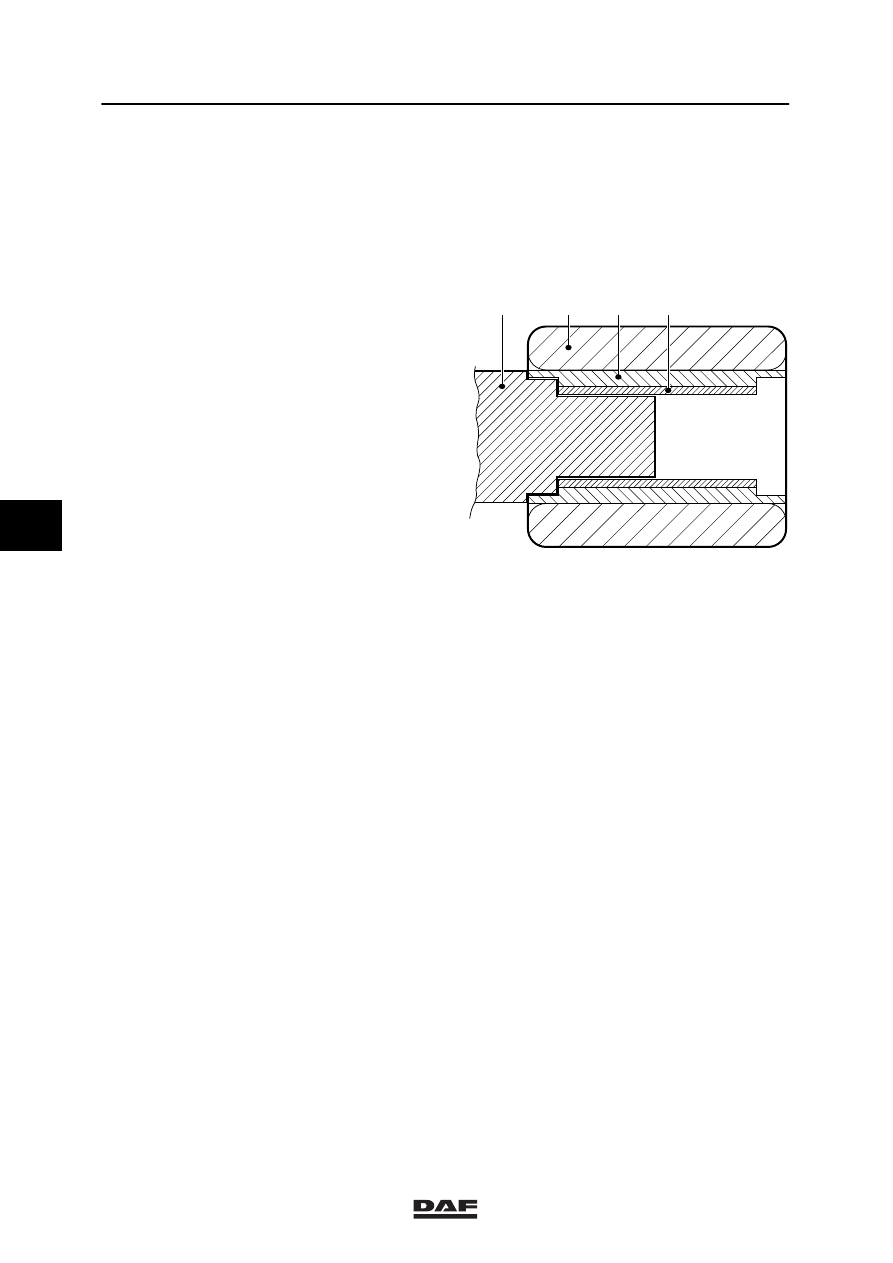

Remove the shackle bush (6) with the
bearing bush (7) from the spring eye.

5.

Drive the bearing bush (7) from the shackle
bush (6) using driver (B), special tool
(DAF no.0694948), for the front-axle spring
and special tool (DAF no. 06949501).

Installation of the bearing bush
1.

Drive the bearing bush (7) in the shackle
bush (6) using driver (B), special tool
(DAF no. 0694948) for the front-axle spring
and special tool (DAF no. 06949501) for the
rear-axle spring. The bearing bush (7)
should be driven into the spring shackle (6)
to the correct depth, see the drawing.

2.

Fit the spring shackle in the spring eye.

3.

Fit new sealing rings.

4.

Install the spring.

5.

Thoroughly lubricate the shackle pins while
the springs are in unloaded condition.

6.

Retorque the U-bolt nuts after 2500 km.

6

7

C9 00 159

B

5

ǹ 9701
