DAF 95XF. Manual - part 500

3

ZF INTARDER

Removal and installation

4-6

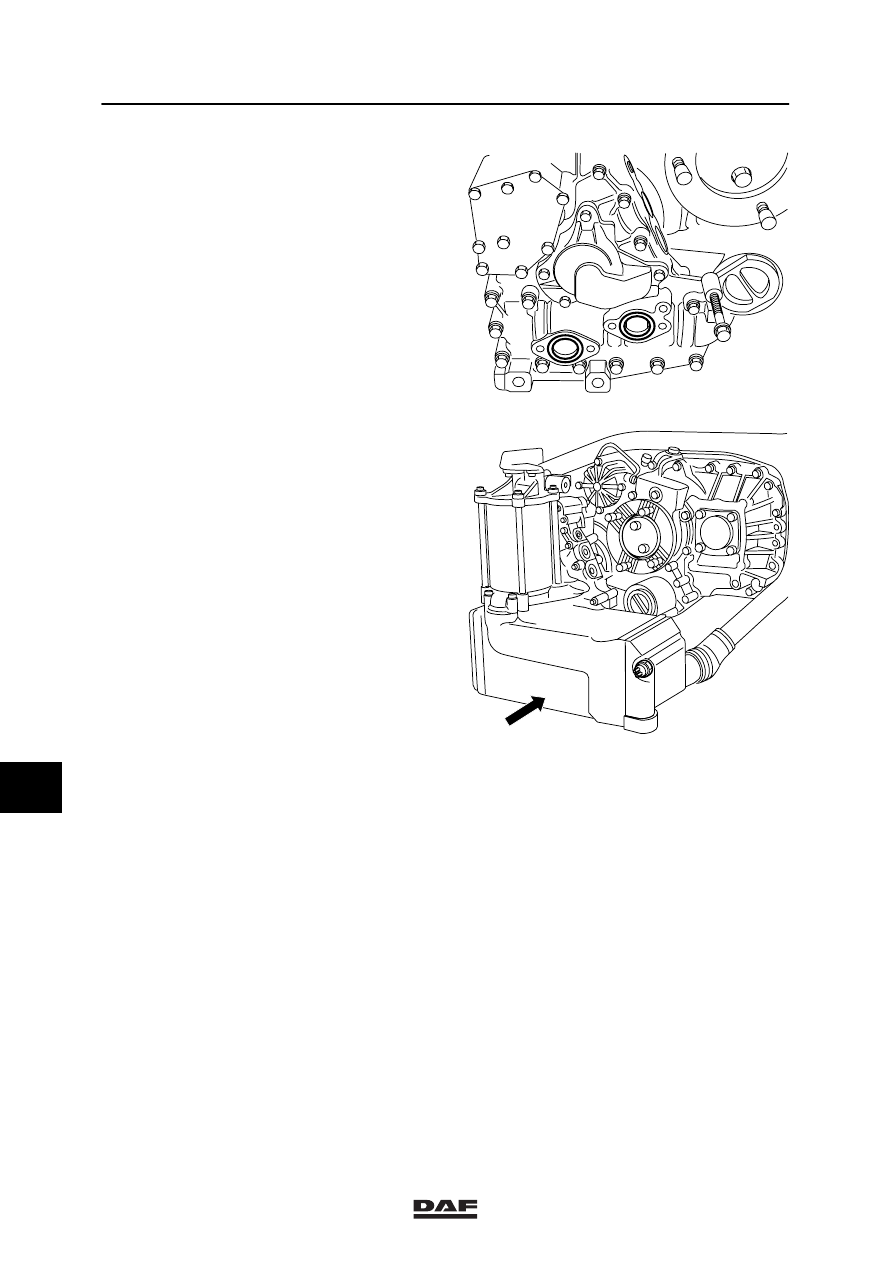

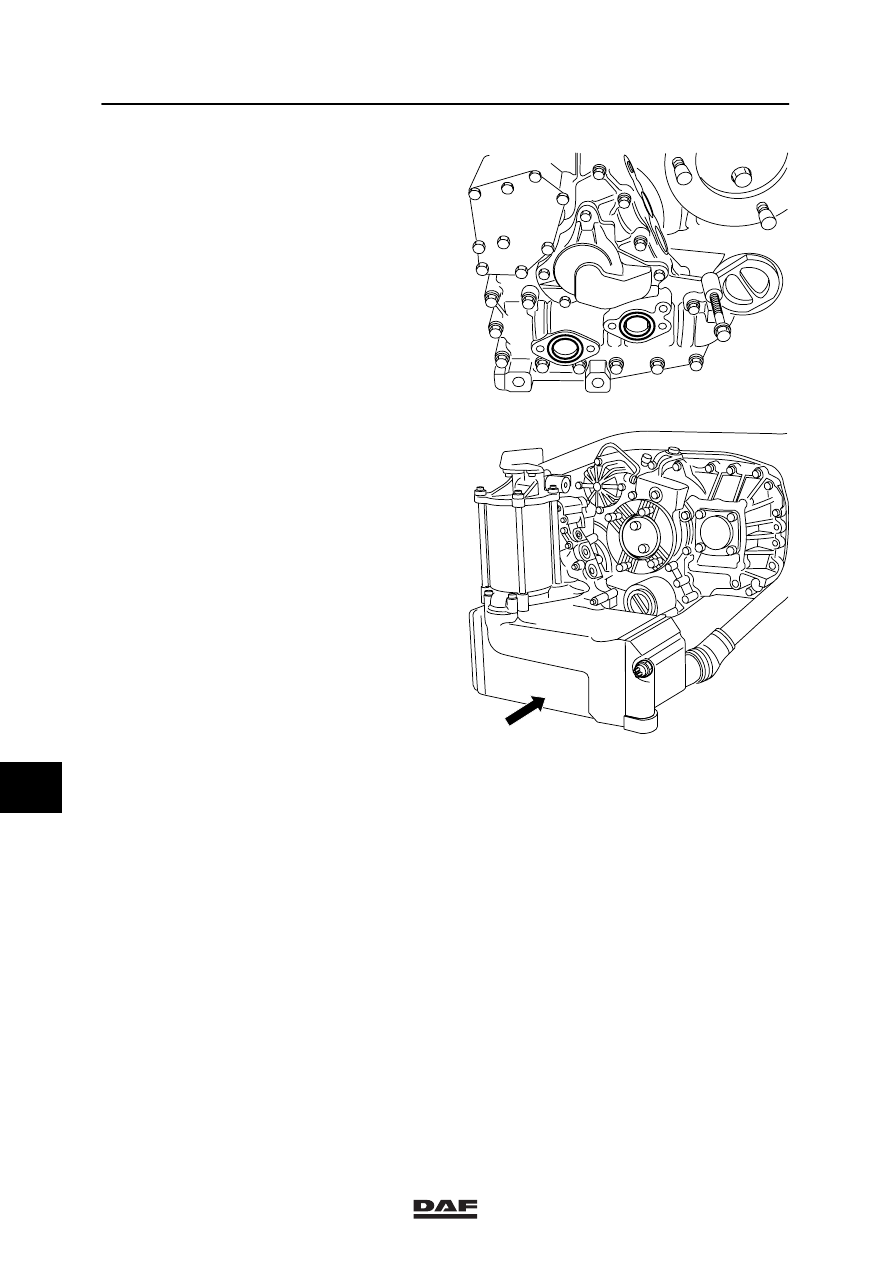

Installing the heat exchanger
1.

Insert new O-rings into the circular slots of
the control unit.

2.

Install the studs in the heat exchanger and
tighten them to the specified tightening
torque, see main group “Technical Data”.

3.

Apply Loctite to the contact surfaces, studs,
and fixing nuts/bolt, see main group
“Technical Data”.

4.

Install the heat exchanger on the control
unit and tighten the fixing bolts to the
specified tightening torque, see main group
“Technical Data”.

5.

Install the fixing bolt of the oil connector
flange of the heat exchanger, which is
attached to the rear cover of the gearbox,
and tighten it to the specified tightening
torque, see main group “Technical Data”.

6.

Connect the water hoses to the heat
exchanger.

7.

Connect the air pipe to the magnetic valve.

8.

Connect the electric wiring to the intarder.

9.

Fill the cooling system.

10. Fill the gearbox with oil.

11. Check the oil level in the gearbox.

V300195

V300185

9

ǹ 0002

3

Removal and installation

ZF INTARDER

4-7

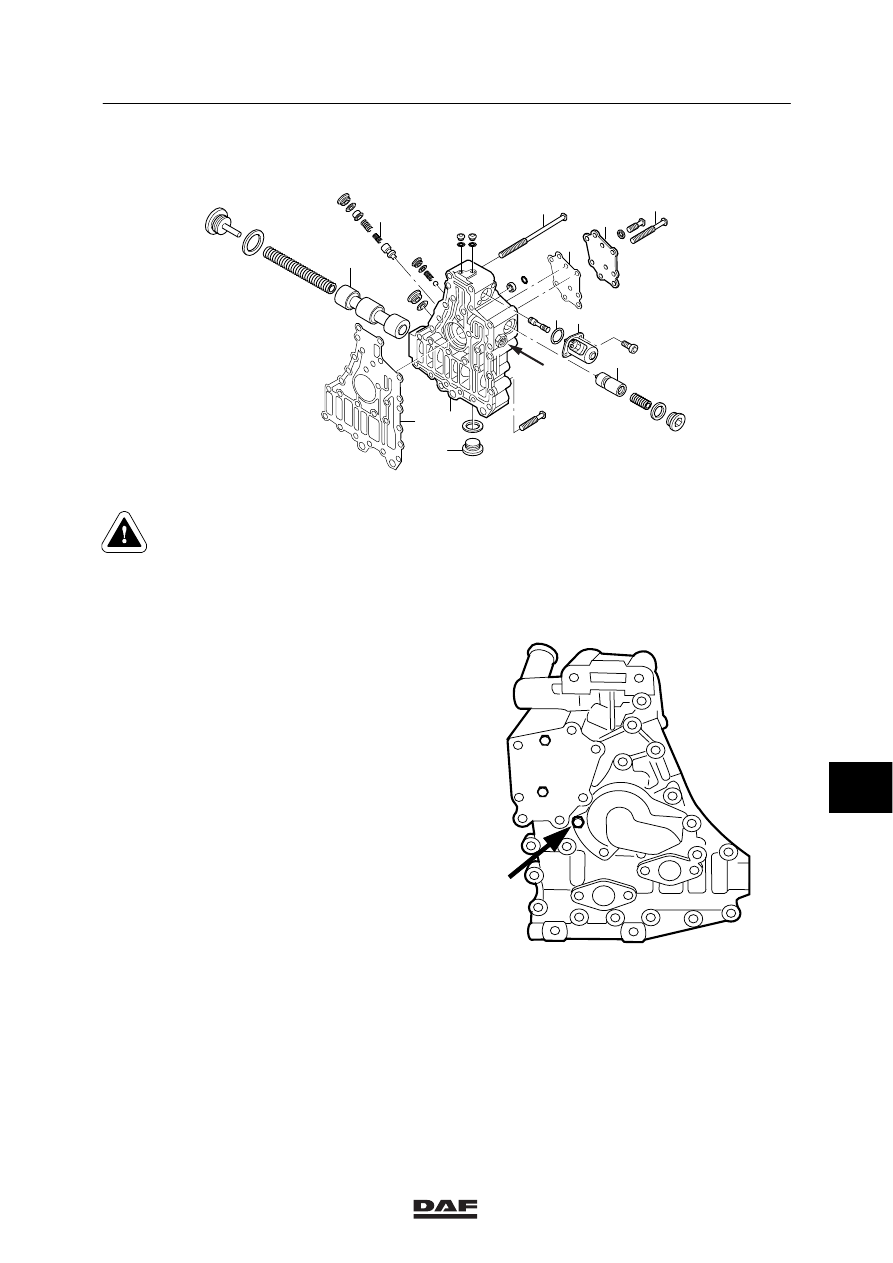

4.5 REMOVAL AND INSTALLATION OF THE HYDRAULIC CONTROL UNIT

V300075

5

8

7

6

5

4

2

3

1

9

10

5

In the course of the following
operations, oil and coolant will spill
from the heat exchanger and
control unit. Collect this oil and
coolant. Take measures to prevent
the heat exchanger from being
dropped.

Removing the hydraulic control unit
1.

Remove the heat exchanger.

2.

Remove the electric wiring from the
proportional valve.

3.

Remove the fixing bolts from the control
unit on the gearbox. Leave one fixing bolt of
the oil pump in place, see illustration.

4.

Remove the control unit (7) and the gasket
(8).

5.

Remove and check the plungers and
springs (5), if necessary. Avoid damaging
the plungers and plunger guides
Note:
The sealed plunger (see arrow in
illustration) must not be removed; if
removed, the intarder would have to be
adjusted again on the test bench.

Installing the hydraulic control unit
1.

Fix the gasket (8) in the gearbox with as
many long studs as possible. The studs
also serve as guiding pins to facilitate
mounting of the control unit.

V300076

9

ǹ 0002

3

ZF INTARDER

Removal and installation

4-8

2.

Line up the end of the oil pump with the
output side of the stator.

3.

Install the control unit over the studs and
position the control unit carefully against the
housing to make sure that the oil pump is in
its place in the stator. Tighten the fixing
bolts to the specified torque, see main
group “Technical Data”.

4.

Install the heat exchanger.

4.6 REMOVING AND INSTALLING THE OIL PUMP

Removing the oil pump
1.

Remove the heat exchanger.

2.

Remove the fixing bolts from the oil pump
(2) on the control unit.

3.

Remove the entire oil pomp from the control
unit and remove the O-ring.

4.

Check the axial clearance of the outer rotor,
see main group “Technical Data”.

5.

Check the pump housing for the presence
of grooves. If required, replace the oil-pump
assembly.

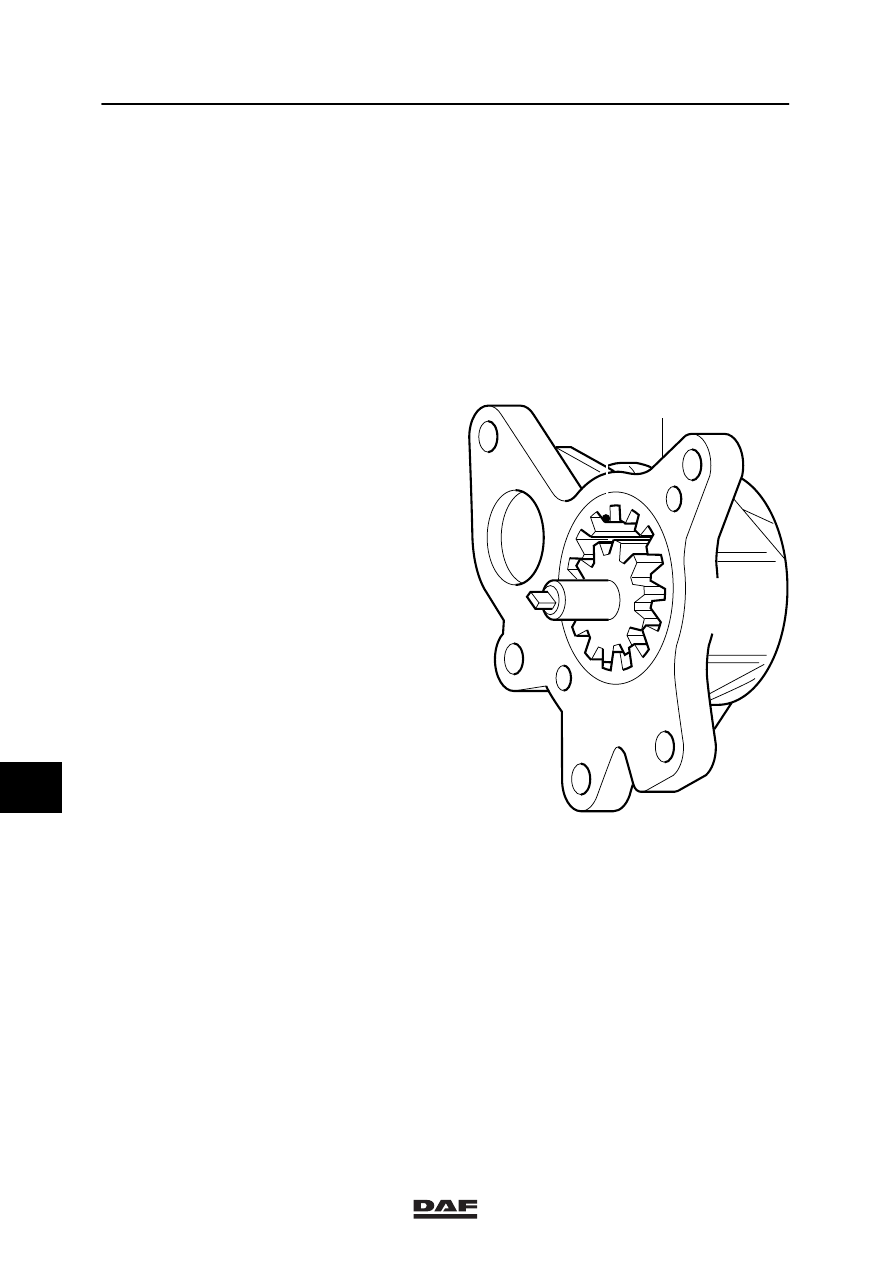

Installing the oil pump
1.

Fit a new O-ring in the slot on the control
unit.

2.

Install the outer rotor in such a position that
the mark (1) is visible.

3.

Install the oil-pump assembly (2) onto the
control unit. Make sure that the flat end of
the internal rotor is in line with the stator.

4.

Install the fixing bolts of the oil pump and
tighten them to the specified tightening
torque, see main group “Technical Data”.

5.

Install the heat exchanger.

1

2

V300072

9

ǹ 0002

3

Removal and installation

ZF INTARDER

4-9

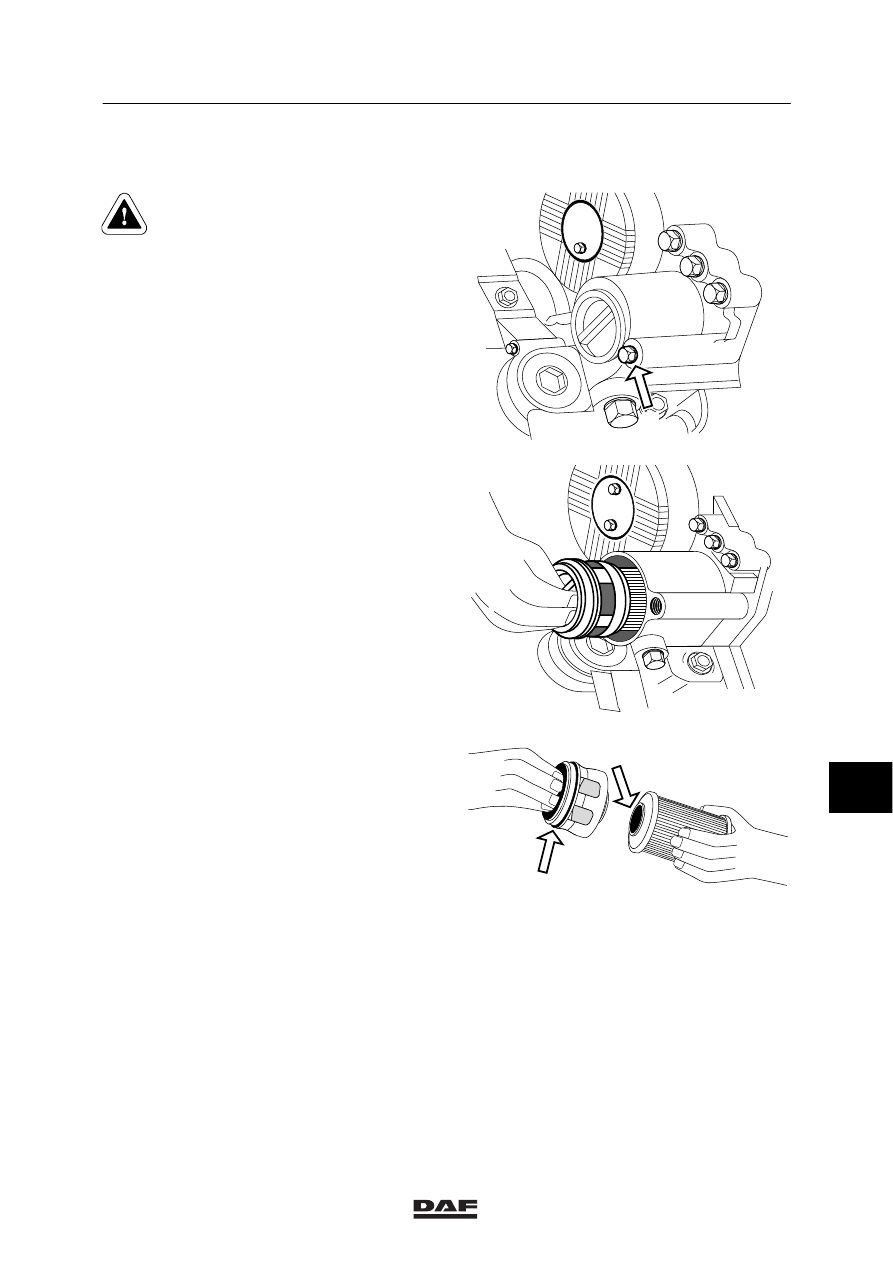

4.7 REMOVING AND INSTALLING THE OIL FILTER

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Removal of the gearbox oil filter
1.

Remove the fixing bolt (1) of the oil filter.

2.

Pull the filter cover with the filter from the
filter housing.

3.

Remove the filter (3) from the filter cover
(2). Do not clean the filter. Filters must
always be replaced.
Note:
If the magnetic disk is still attached to the
back of the filter, separate it from the filter
element and install it on the new filter
element.

M3052

1

M3053

M3054

2

3

9
