DAF 95XF. Manual - part 496

3

ZF INTARDER

Contents

2

9

ǹ 0002

3

Safety instructions

ZF INTARDER

1-1

1. SAFETY INSTRUCTIONS

-

Be careful when changing the oil. Hot oil
may cause serious injuries.

-

Avoid unnecessary contact with drained oil.
Frequent contact damages the skin.

-

Various sorts of oil and other lubricants
used on the vehicle may constitute a health
hazard.
This also applies to coolants.
So avoid inhaling and direct contact.

9

ǹ 0002

3

ZF INTARDER

Safety instructions

1-2

9

ǹ 0002

3

General

ZF INTARDER

2-1

2. GENERAL

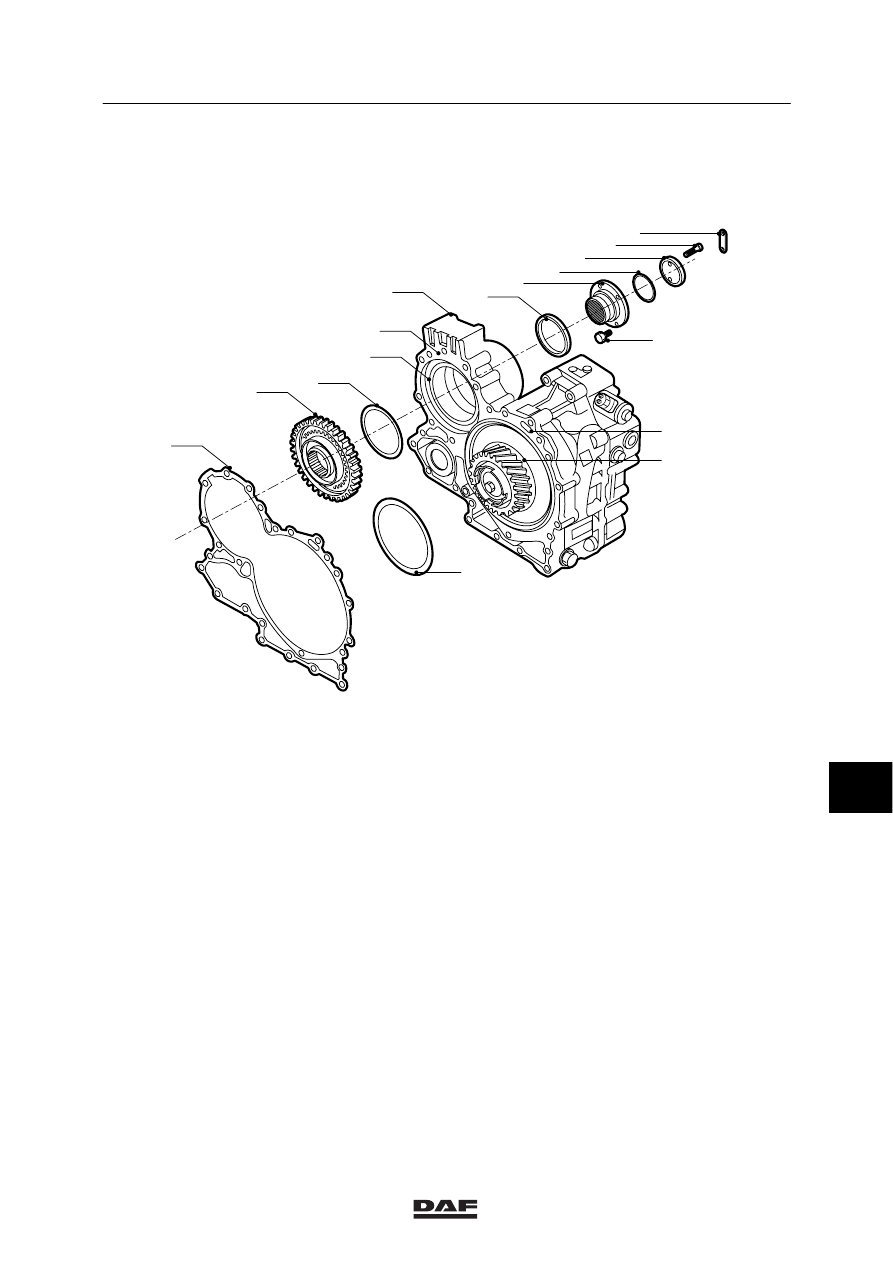

2.1 OVERVIEW DRAWING OF INTARDER

1

2

3

4

5

6

12

A

B

8

9

11

10

7

A

C

V300074

1.

Locking plate

2.

Bolt

3.

Plate

4.

O-ring

5.

Drive flange

6.

Sealing ring

7.

Flange bolt

8.

Output shaft filler ring

9.

Drive sprocket

10. Stator filler ring
11.

Gasket

12. Intarder housing

A

Sealing surface of intarder housing

B

Ball bearing contact surface

C

Stator contact surface
