DAF 95XF. Manual - part 495

3

DRIVE SHAFTS

Disassembly and assembly

4-14

8

ǹ 0002

3

Lubricating

DRIVE SHAFTS

5-1

5. LUBRICATING

5.1 LUBRICATING THE CENTRE BEARING, DRIVE SHAFT AND AUXILIARY

SHAFT

Note:
Thoroughly clean the lubricating nipples prior to
lubricating.

1.

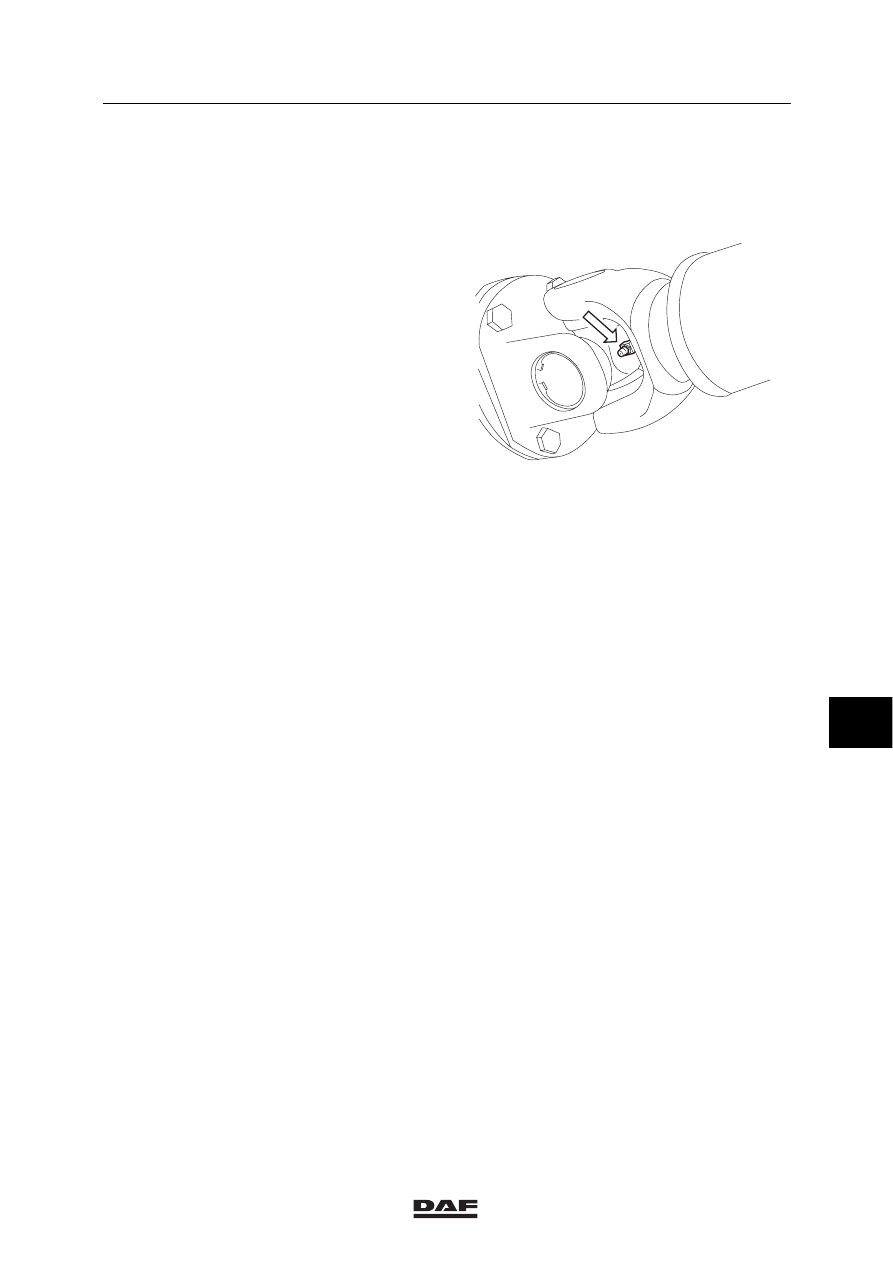

Lubricate the drive shaft universal joints,
until grease comes out at all four bearing
bushes.
If not, replace the spider, see chapter
“Disassembly and assembly”.

2.

Lubricate the lubricating nipples on the
centre bearings (if present).

3.

The maximum lubricating pressure should
not exceed 15 bar.

Note:
Always lubricate centre bearings, drive shafts
and/or auxiliary shafts if these have been
cleaned using a high-pressure cleaner.

M9030

8

ǹ 0002

3

DRIVE SHAFTS

Lubricating

5-2

8

ǹ 0002

3

Contents

ZF INTARDER

1

CONTENTS

Page

Date

1.

SAFETY INSTRUCTIONS

1-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.

GENERAL

2-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.1

Overview drawing of intarder

2-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.2

Overview drawing of hydraulic control unit

2-2

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.3

Location of main components

2-3

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.

INSPECTION AND ADJUSTMENT

3-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.1

inspecting and adjusting the axial clearance of the output
shaft bearing

3-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.2

Inspecting and adjusting the axial clearance of the stator

3-2

0002

. . . . . . . . . . . . . . .

. . . . . .

3.3

Inspecting the gearbox/intarder oil level

3-3

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.

REMOVAL AND INSTALLATION

4-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.1

Removing and installing the entire intarder

4-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.2

Removing and installing the magnetic valve of the air supply

4-3

0002

. . . . . . . . . . . .

. . . . . .

4.3

Removing and installing the accumulator

4-4

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.4

Removal and installation of the heat exchanger

4-5

0002

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.5

Removal and installation of the hydraulic control unit

4-7

0002

. . . . . . . . . . . . . . . . . . .

. . . . . .

4.6

Removing and installing the oil pump

4-8

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.7

Removing and installing the oil filter

4-9

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.8

Removing and installing the proportional valve

4-11

0002

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

4.9

Removing and installing the intarder drive

4-12

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

5.

DISASSEMBLY AND ASSEMBLY

5-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.1

Disassembling and assembling the accumulator

5-1

0002

. . . . . . . . . . . . . . . . . . . . . .

. . . . . .

6.

DRAINING AND FILLING

6-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

6.1

Draining and filling the gearbox/intarder

6-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .
