DAF 95XF. Manual - part 477

3

GEARBOX, MECHANICAL

Description of components

2-4

6

ǹ 0002

3

Inspection and adjustment

GEARBOX, MECHANICAL

3-1

3. INSPECTION AND ADJUSTMENT

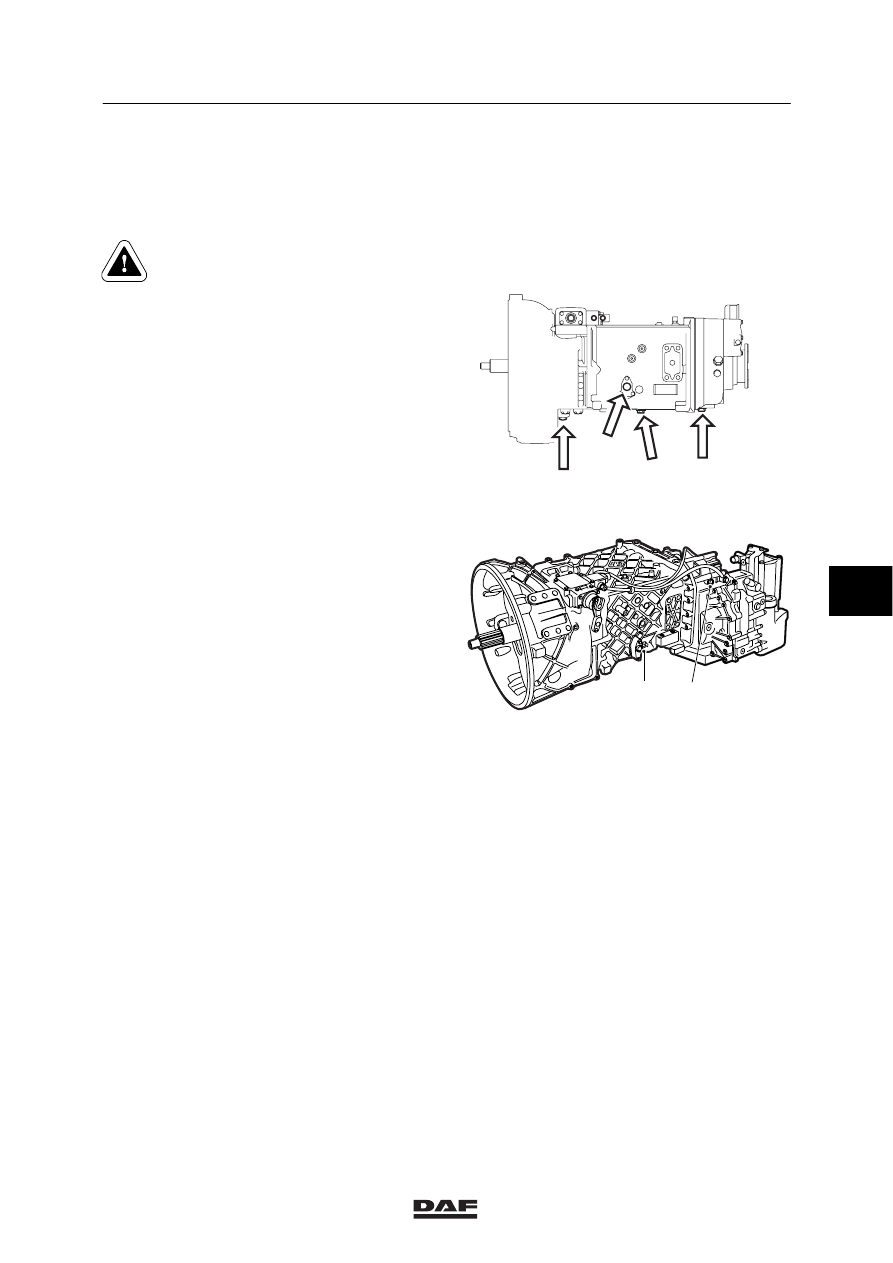

3.1 INSPECTION, GEARBOX OIL LEVEL

To prevent skin injury, avoid unnecessary
contact with the drained oil.

Gearbox 16S-181/221
1.

Place the vehicle on a flat and level
surface.

2.

Wait for some minutes for the oil to flow
back.

3.

The oil level must reach the rim of the
oil-level/filling opening (A).

4.

Tighten the filling/level plug to the specified
tightening torque, see main group
“Technical Data”.

Gearbox 16S-181/221 with integrated
ZF retarder
1.

Place the vehicle on a flat and level
surface. Brake the vehicle without activating
the retarder.

2.

Wait for some minutes for the oil to flow
back.

3.

The oil level must reach the rim of the
oil-level opening (4).

4.

Tighten the filling/level plug to the specified
tightening torque, see main group
“Technical Data”.

M3023

D

A

B

C

V300260

5

4

6

ǹ 0002

3

GEARBOX, MECHANICAL

Inspection and adjustment

3-2

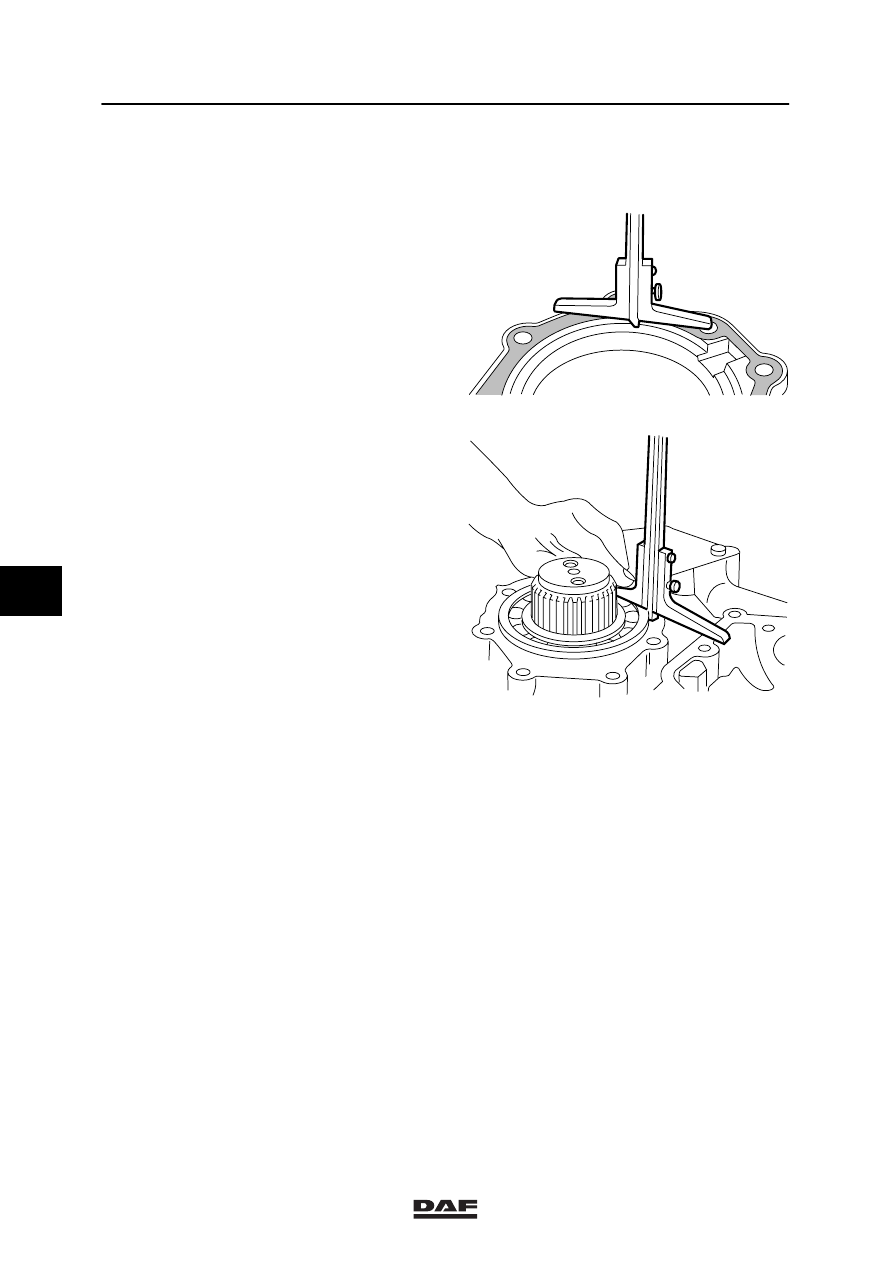

3.2 INSPECTING AND ADJUSTING, AXIAL CLEARANCE OF THE GEARBOX

OUTPUT SHAFT BEARING

1.

Remove the rear gearbox bearing cover.

2.

Install a new gasket on the bearing cover.
Use a depth gauge to determine the depth
of the bearing cover chamber, distance A.

3.

Use a depth gauge to determine the height
of the extension of the ball bearing above
the gearbox housing, distance B.

4.

Calculate the axial clearance.
The axial clearance equals distance A -
distance B.

5.

Compare the calculated value with the
maximum allowable axial clearance, see
main group “Technical Data”.

6.

If necessary, adjust the axial clearance by
means of another adjusting ring.

A

V300227

V300216

B

6

ǹ 0002

3

Inspection and adjustment

GEARBOX, MECHANICAL

3-3

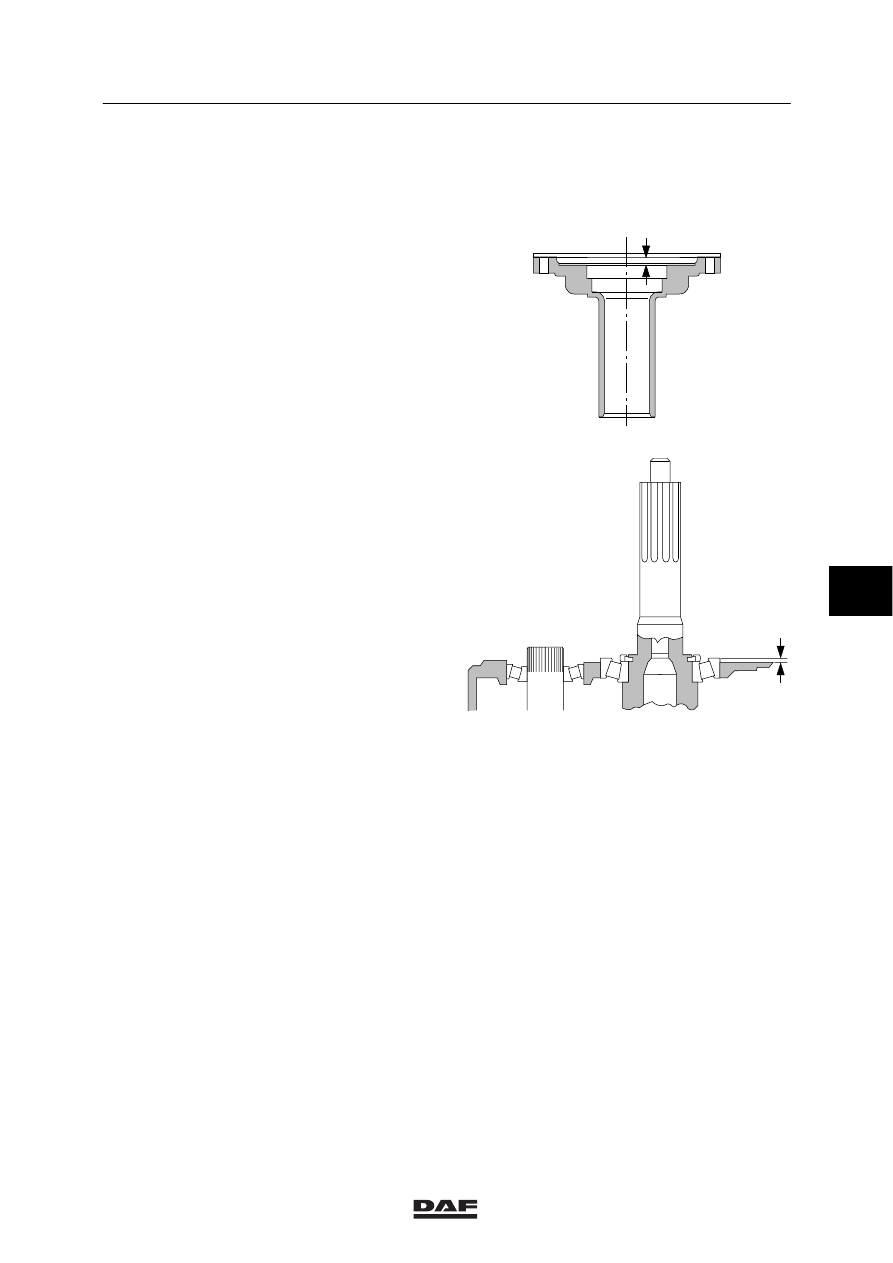

3.3 INSPECTING AND ADJUSTING THE AXIAL CLEARANCE OF THE INPUT

SHAFT BEARING

1.

Remove the sliding bush.

2.

Use a depth gauge to determine the depth
of the chamber in the sliding bush,
distance B.

3.

Install a new gasket on the gearbox
housing.
Use a depth gauge to determine the height
of the extension of the ball bearing above
the gearbox housing, distance A.

4.

Calculate the axial clearance.
The axial clearance equals distance B -
distance A.

5.

Compare the calculated value with the
maximum allowable axial clearance, see
main group “Technical Data”.

6.

If necessary, adjust the axial clearance by
means of another adjusting ring.

B

V300240

A

V300239

6

ǹ 0002
