PNEUMATICALLY ASSISTED GEARBOX CONTROL

(SERVO SHIFT)

Contents

2

4

ǹ 0002

3

General

PNEUMATICALLY ASSISTED GEARBOX CONTROL

(SERVO SHIFT)

1-1

1. GENERAL

1.1 SYSTEM DESCRIPTION OF PNEUMATICALLY ASSISTED GEARBOX

CONTROL (SERVO SHIFT)

The pneumatically assisted gearbox control
“Servo Shift” is an assisted
mechanical/pneumatic shift system for the
gearbox.
From the gear lever to the gearbox, this system
is identical to the MGS. The gearbox is,
however, pneumatically assisted.
That is why you have to refer to the main group
“Mechanical gearbox control (MGS)” when
carrying out adjustments to the shifting gear.
The servo shift unit is characteristic of the
pneumatically assisted gearbox control.

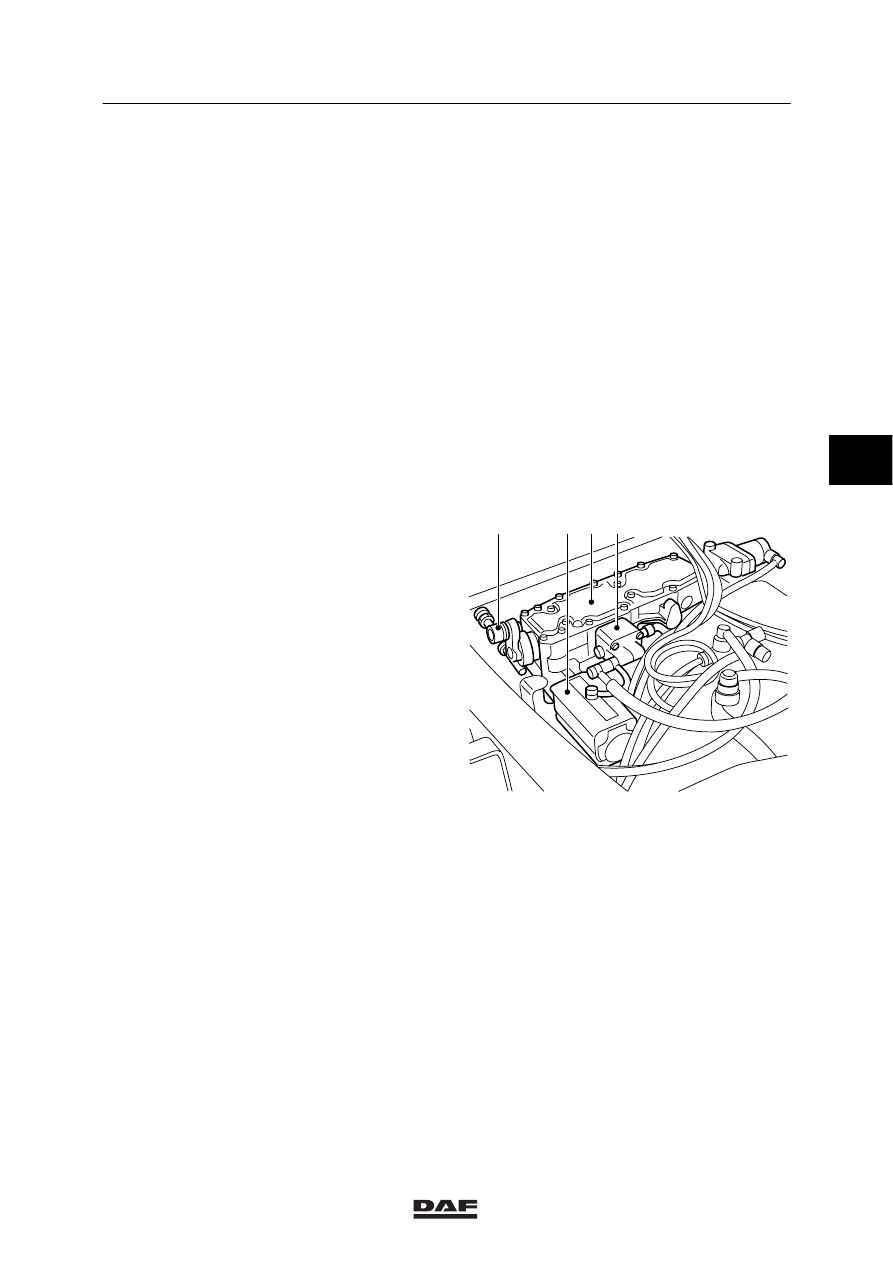

1.

Servo shift unit

2.

Gearbox rod

3.

Gearbox cover

4.

Neutral position valve

Gate selection
Gate selection is done mechanically. To select a
gate, move the gear lever to the left or to the
right causing the selector shaft to move to the
left or to the right.

Engaging gears
To engage the gears, move the gear lever
forwards or backwards.

Shifting starts mechanically, with the shifting
valve in the servo shift unit being activated. This
valve activates the double-acting pneumatic
cylinder and shifting is pneumatically assisted.

Emergency shifting
If the reservoir pressure were to drop, shifting
would still be possible (unassisted and
mechanical).

V300326

2

1

4

3

4

ǹ 0002

3

PNEUMATICALLY ASSISTED GEARBOX CONTROL

(SERVO SHIFT)

General

1-2

4

ǹ 0002

PNEUMATICALLY ASSISTED GEARBOX CONTROL

(SERVO SHIFT)

3

Description of components

2-1

2. DESCRIPTION OF COMPONENTS

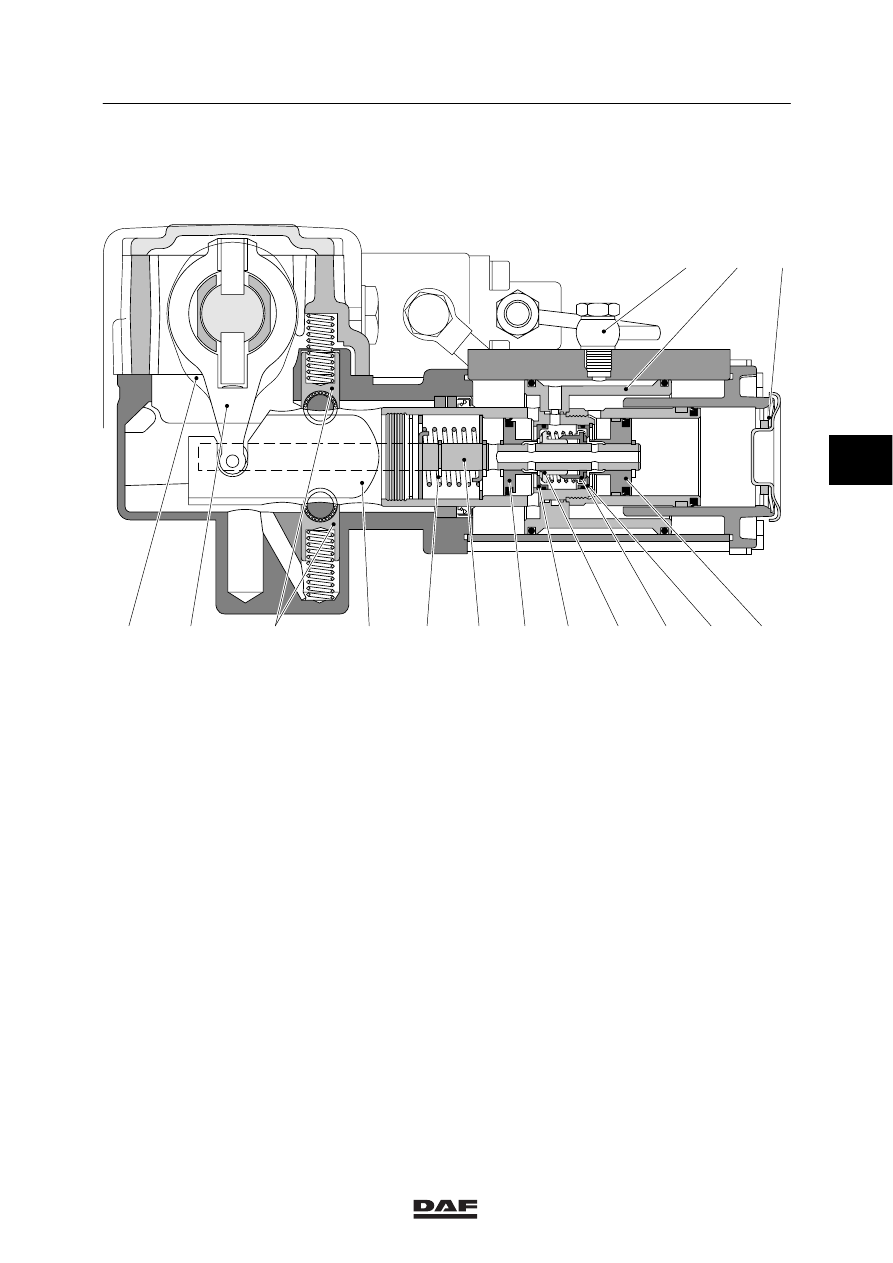

2.1 OPERATION OF SERVO SHIFT UNIT

15

14

12

13

11

10

9

8

7

6

5

4

3

2

1

V300335

1.

Connection for reservoir pressure (circuit 4)

2.

Operating piston

3.

Venting valve

4.

Shifting valve operating piston 1st, 3rd, 5th,
7th gear

5.

Valve seat 1st, 3rd, 5th, 7th gear

6.

Valve 1st, 3rd, 5th, 7th gear

7.

Valve 2nd, 4th, 6th, 8th gear

8.

Valve seat 2nd, 4th, 6th, 8th gear

9.

Shifting valve operating piston 2nd, 4th,
6th, 8th gear

10. Plunger shifting valve
11.

Shifting valve spring

12. Servo control shaft
13. Holding elements
14. Servo lever
15. Shifting valve lever
