DAF 95XF. Manual - part 463

3

MECHANICAL GEARBOX CONTROL (MGS)

Removal and installation

3-12

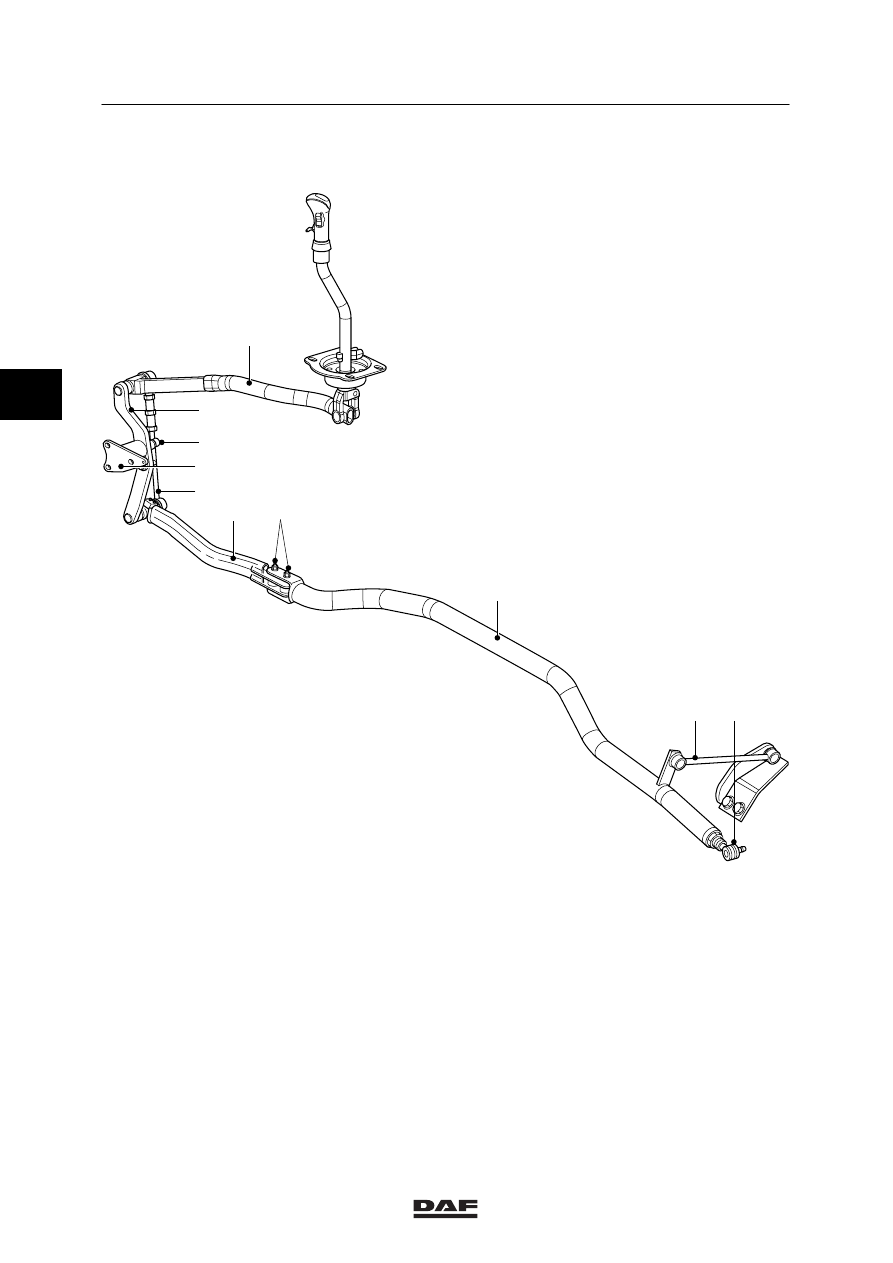

3.7 REMOVAL AND INSTALLATION, SILENTBLOCKS

V300325

2

3

5

1

4

9

10

6

7

8

1.

Gear lever control rod

2.

Rocker shaft

3.

Rocker

4.

Rear control rod part

5.

Rocker reaction rod

6.

Rocker control rod

7.

Ball joint

8.

Rocker bracket

9.

Front control rod part

10. Silentblocks

3

ǹ 0002

3

Removal and installation

MECHANICAL GEARBOX CONTROL (MGS)

3-13

V300340

1

2

4

3

5

6

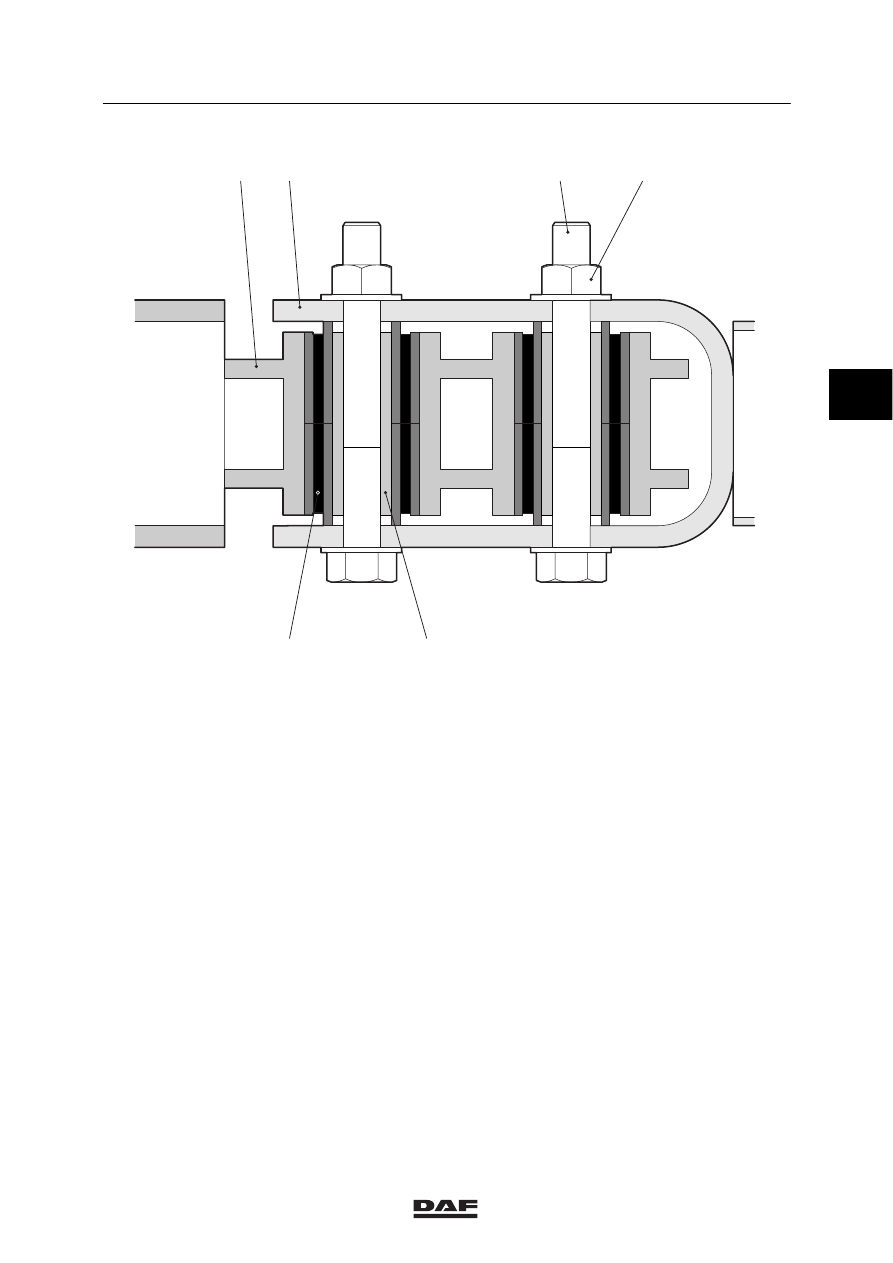

Removal, silentblocks
1.

Tilt the cab.

2.

Remove the two fixing bolts (3) from the
silentblocks (5) and put the rear part of the
control rod (2) aside.

3.

Remove the two steel bushes (6) inserted
into the silentblocks.

4.

Remove the two fixing bolts from the front
part of the control rod at the rocker.

3

ǹ 0002

3

MECHANICAL GEARBOX CONTROL (MGS)

Removal and installation

3-14

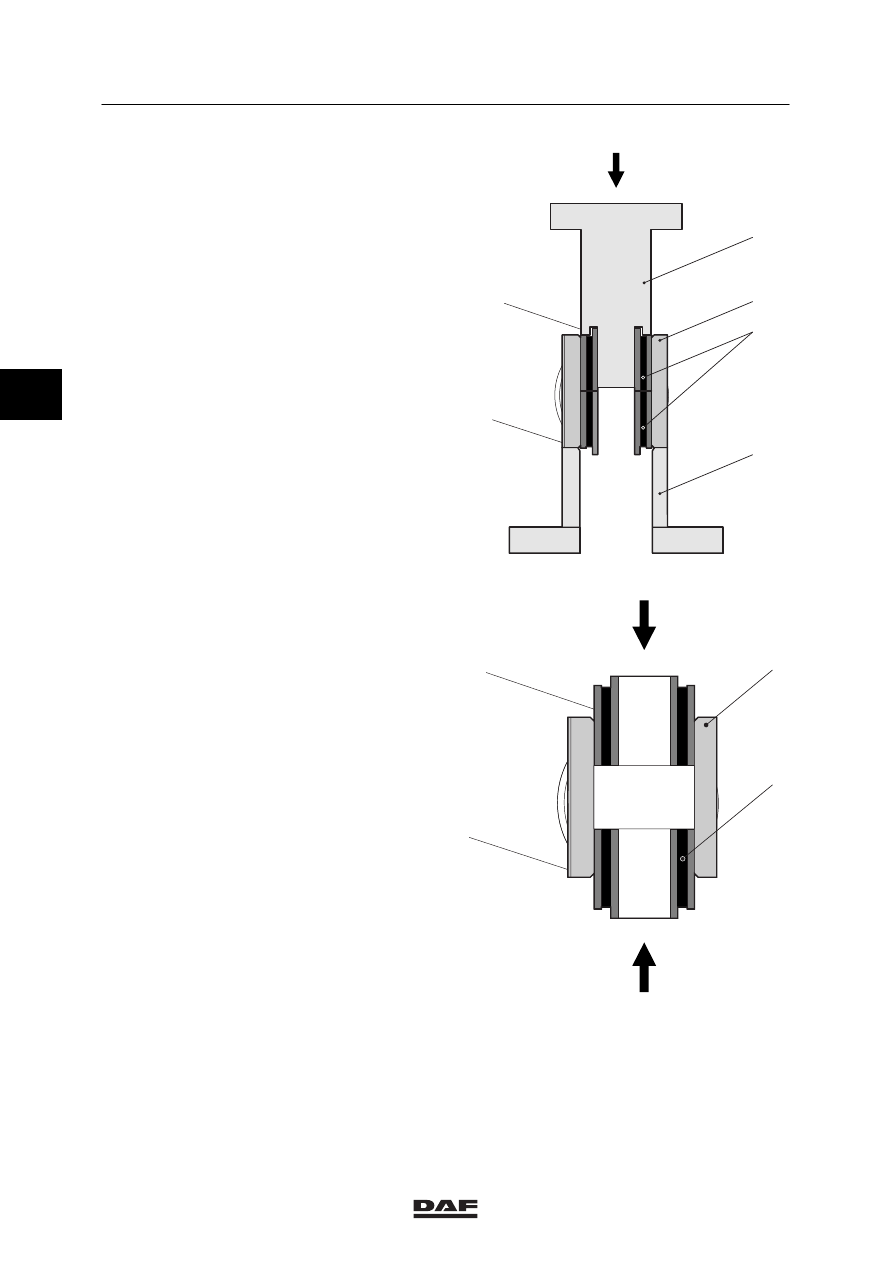

5.

Press both silentblocks (5) on one side from
the control rod (1) using a press and special
tool (7) (DAF no. 1329449).

Installation, silentblocks

Note:
Note the correct position of the silentblocks. The
protruding bushes must point outward.

1.

Press the new silentblocks into the control
rod using the special tool (DAF no.
1329449). Press one silentblock (5) from
one side and the other silentblock from the
other side into the control rod (1).

2.

Install the control rod (1) on the rocker.

3.

Fit new steel bushes into the silentblocks
and fit both control rod parts using new
bolts and nuts.

4.

Adjust the gearbox control, see chapter
“Checking and Adjusting”.

V300339

5

7

1

7

V

300337

1

5

3

ǹ 0002

3

Contents

PNEUMATICALLY ASSISTED GEARBOX CONTROL

(SERVO SHIFT)

1

CONTENTS

Page

Date

1.

GENERAL

1-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

System description of pneumatically assisted
gearbox control (servo shift)

1-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.

DESCRIPTION OF COMPONENTS

2-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.1

Operation of servo shift unit

2-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.2

Operation of emergency shifting

2-6

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.

REMOVAL AND INSTALLATION

3-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.1

Removal and installation of servo shift unit

3-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .
