MECHANICAL GEARBOX CONTROL (MGS)

Removal and installation

3-4

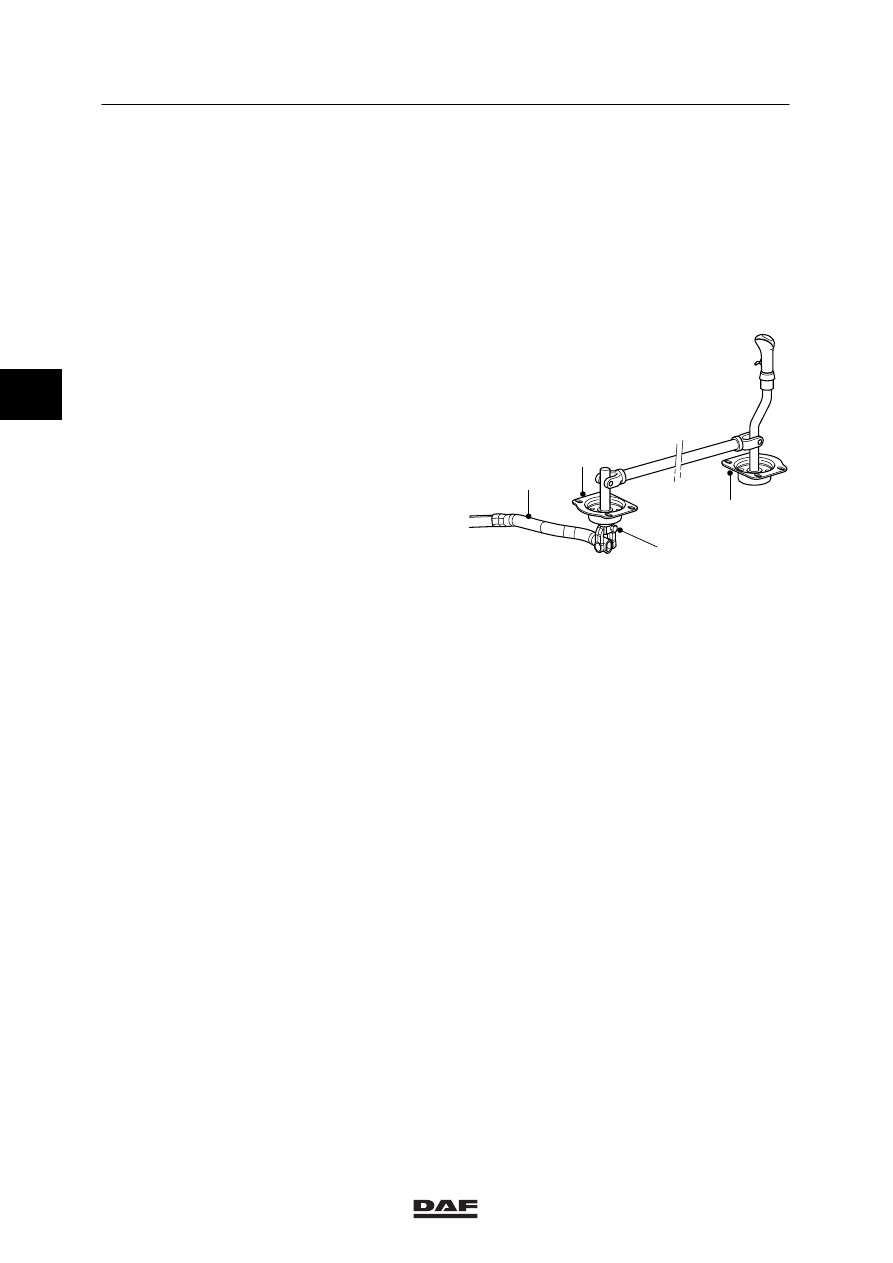

Installation, gear lever RHD
1.

Install the gear lever, including connection
rod and auxiliary control, onto the cab floor
and hand-tighten the fixing bolts.

2.

Ensure that the gear lever and auxiliary
control are at a 90

_ angle and tighten the

fixing bolts to the specified torque, see main
group “Technical Data”.

3.

Install the control rod (1) onto the auxiliary
control and tighten the clamping bolt (12) to
the specified torque.

4.

Install the air pipes in the gear lever.

5.

Install the shifting valve onto the gear lever.

6.

Adjust the gearbox control, see chapter
“Checking and Adjusting”.

7.

Install the shift control cover at the bottom
of the cab.

8.

Install the engine encapsulation by installing
the torque rod fixing bolts to the top of the
cab.

9.

Install the gear lever dust cover.

V300150

12

1

9

9

3

ǹ 0002

3

Removal and installation

MECHANICAL GEARBOX CONTROL (MGS)

3-5

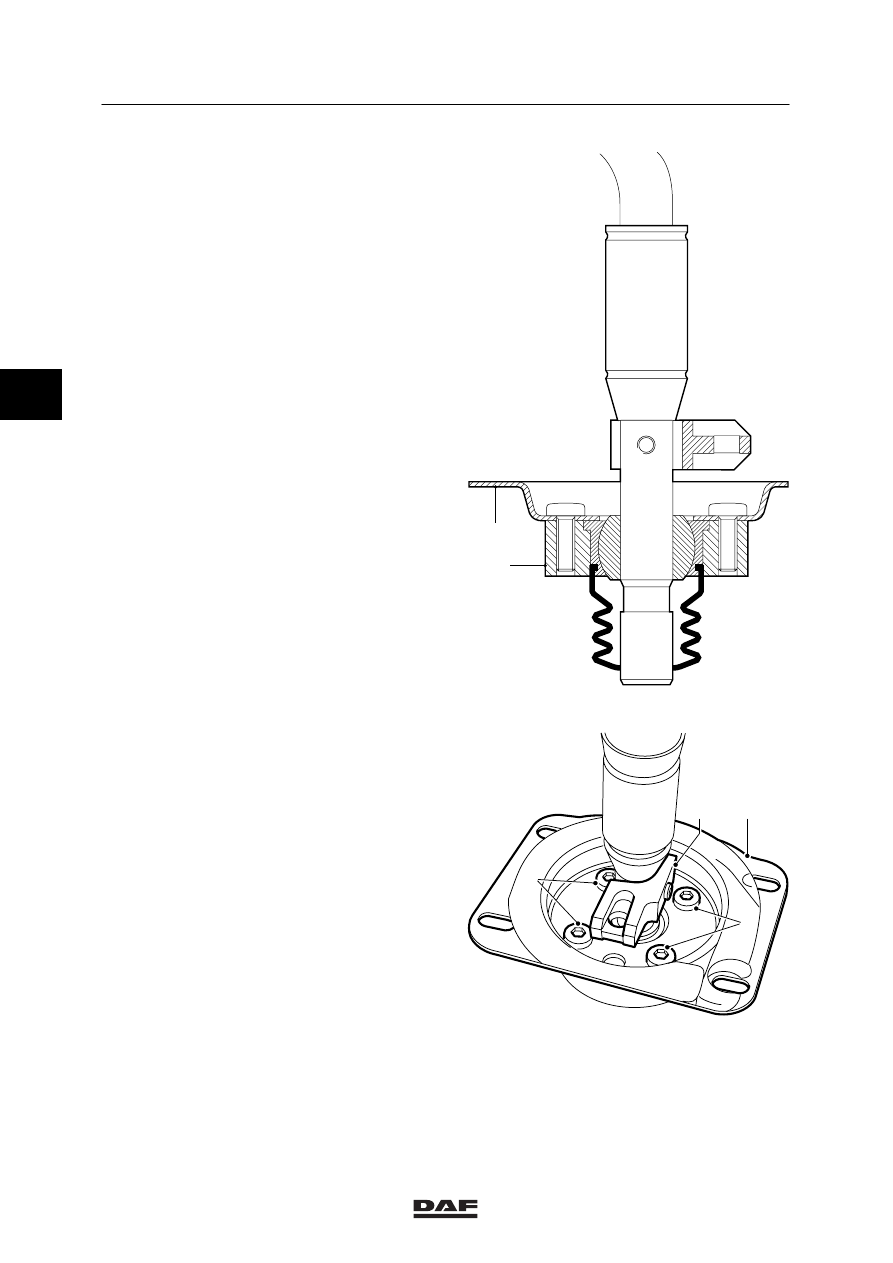

3.3 REMOVAL AND INSTALLATION, GEAR LEVER BALL

Removal, gear lever ball
1.

Remove the entire gear lever.

2.

Remove the guide (A) from the gear lever
and the fixing bolts (B) from the base
plate (9).

3.

Remove the gear lever from the bearing
housing (11).

4.

Use a press to remove the ball from the
gear lever. It may be necessary to heat the
ball.

V300149

9

A

B

B

V300152

11

9

3

ǹ 0002

3

MECHANICAL GEARBOX CONTROL (MGS)

Removal and installation

3-6

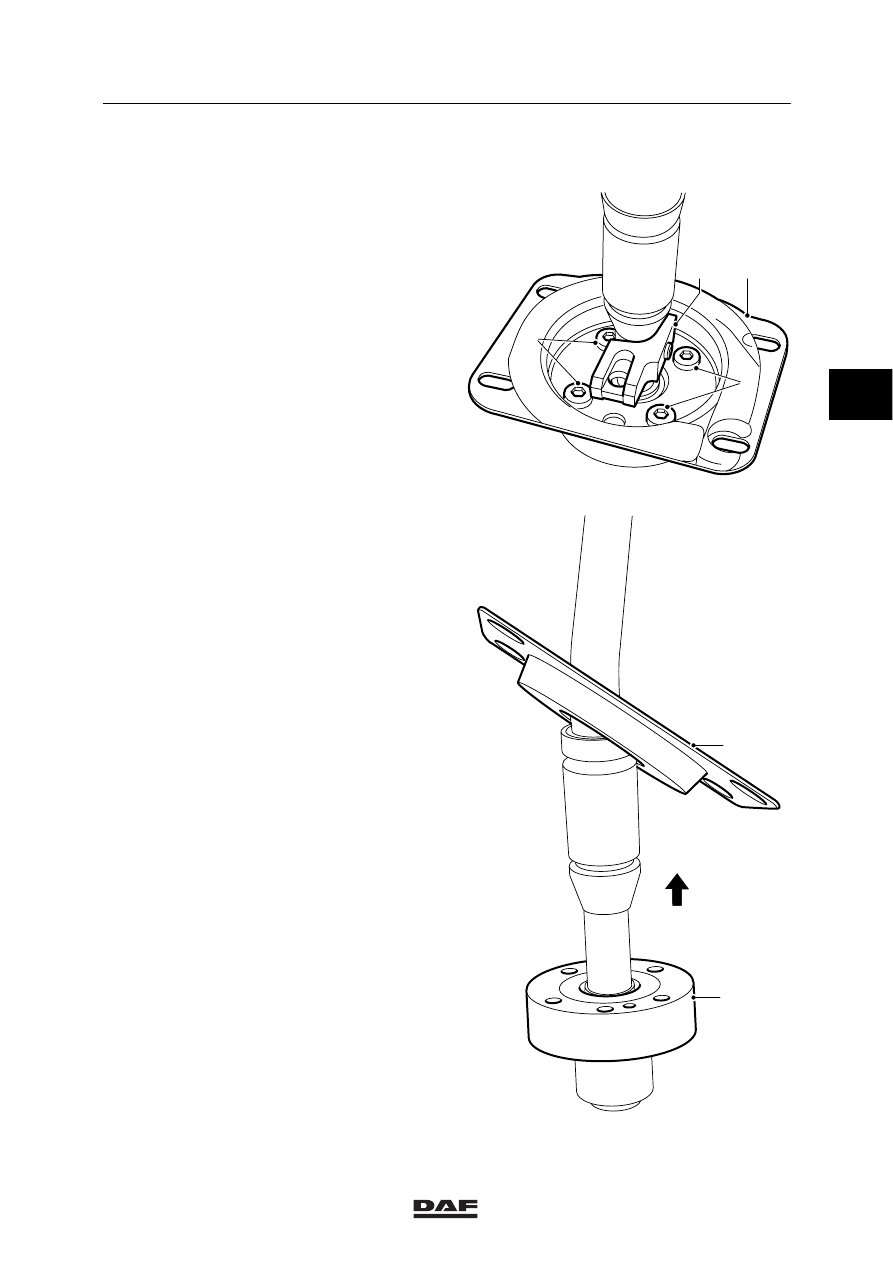

Installation, gear lever ball
1.

Slide the base plate (9) over the gear lever
before installing the ball.

2.

Apply a degreasing agent to the surfaces of
the gear lever and ball that are to be glued,
see main group “Technical Data”.
Immediately wipe the surfaces with a clean
piece of paper or a lint-free cloth.

3.

Apply glue all around the gluing surface of
the gear lever and the ball, see main group
“Technical Data”.

4.

Place the lever into the ball and turn it
around several times to distribute the glue
evenly.

5.

Set the gear lever and ball aside in a
vertical position. Let the assembly set; it
may be moved after 1 hour and installed
after 3 hours. Maximum shear strength is
achieved after 24 hours of setting.

6.

Install the gear lever in the bearing
housing (11).

7.

Attach the base plate (9) to the bearing
housing (11).

8.

Install the guide (A) onto the gear lever.

9.

Install the gear lever.

V300158

9

11

V300149

9

A

B

B

3

ǹ 0002

3

Removal and installation

MECHANICAL GEARBOX CONTROL (MGS)

3-7

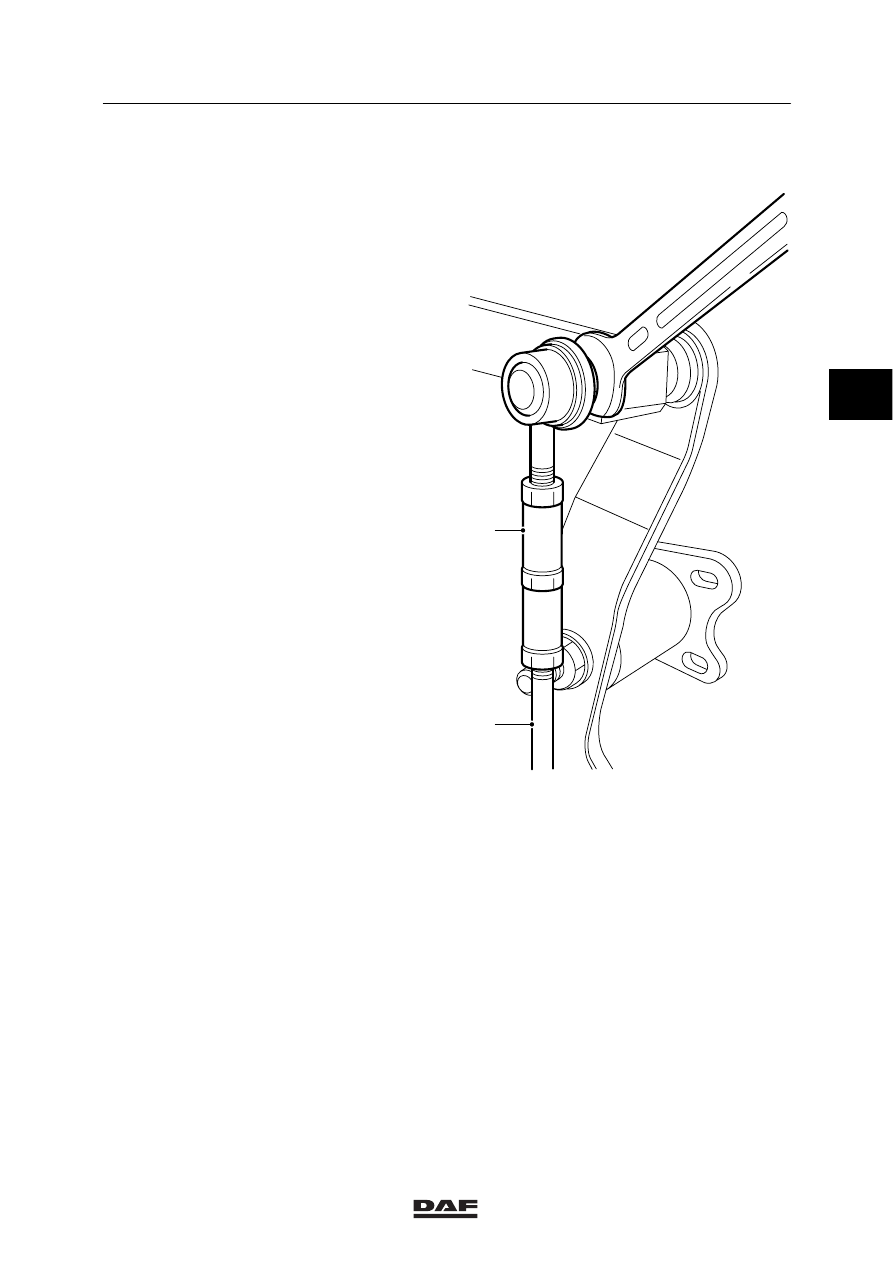

3.4 REMOVAL AND INSTALLATION, ROCKER TORQUE ROD

Removal, rocker torque rod
1.

Remove the lower grille.

2.

Loosen the ball joint at the lower and upper
ends of the torque rod (5).

3.

Remove the torque rod (5).

Installation, rocker torque rod
Note:
Ensure that the adjusting facility (A) of the
torque rod (5) is at the top of the control.

1.

Install the torque rod (5).

2.

Fasten the ball joints.

3.

Adjust the gearbox control, see chapter
“Checking and Adjusting”.

A

5

V300153
