DAF 95XF. Manual - part 454

3

HYDRAULIC GEARBOX CONTROL (HGS)

Draining and filling

6-4

6.

Using the pressure vessel, force the liquid
fluid into the system.

7.

Permit the fluid to flow, until no more air
bubbles are noted in the reservoir.

8.

Switch off the supply pressure, and leave
all connections fitted.

9.

Slowly move the gear lever to the extreme
left position and push it forwards.

10. Using the pressure vessel, force the liquid

fluid into the system.

11. Permit the fluid to flow, until no more air

bubbles are noted in the reservoir.

12. Switch off the supply pressure, and leave

all connections fitted.

13. Slowly move the lever to the right-hand

position in neutral.

14. Seal off the nipple (3) and plug (4), and shut

off the supply.

15. Remove the pressure filler pipe from the

nipple and place the clean rubber cap on
the nipple.

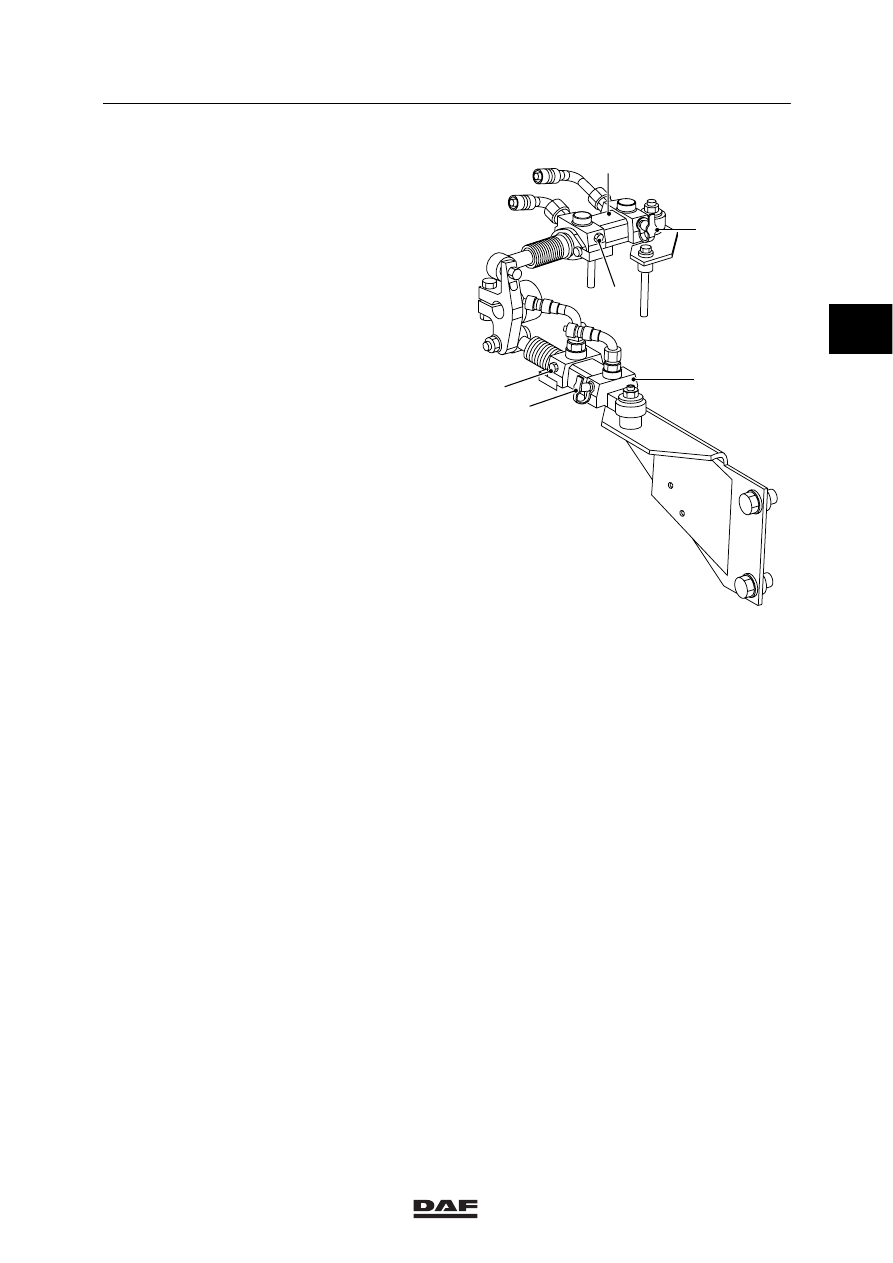

Bleeding the gear engaging cylinder
1.

Connect a pipe from the pressure filling
vessel to the nipple (3) of the gear engaging
cylinder (2).

2.

Loosen the nipple (3) and plug (4) on the
gear engaging cylinder (2) by 0.5 to 1 turn.

3.

Screw a cap with a flexible pipe connection
to the reservoir, to capture the flow of fluid.

4.

Move the gear lever to the extreme right
position and then push it backwards.

5.

Using the pressure vessel, force the liquid
fluid into the system.

V300225

3

1

2

4

4

3

2

ǹ 0002

3

Draining and filling

HYDRAULIC GEARBOX CONTROL (HGS)

6-5

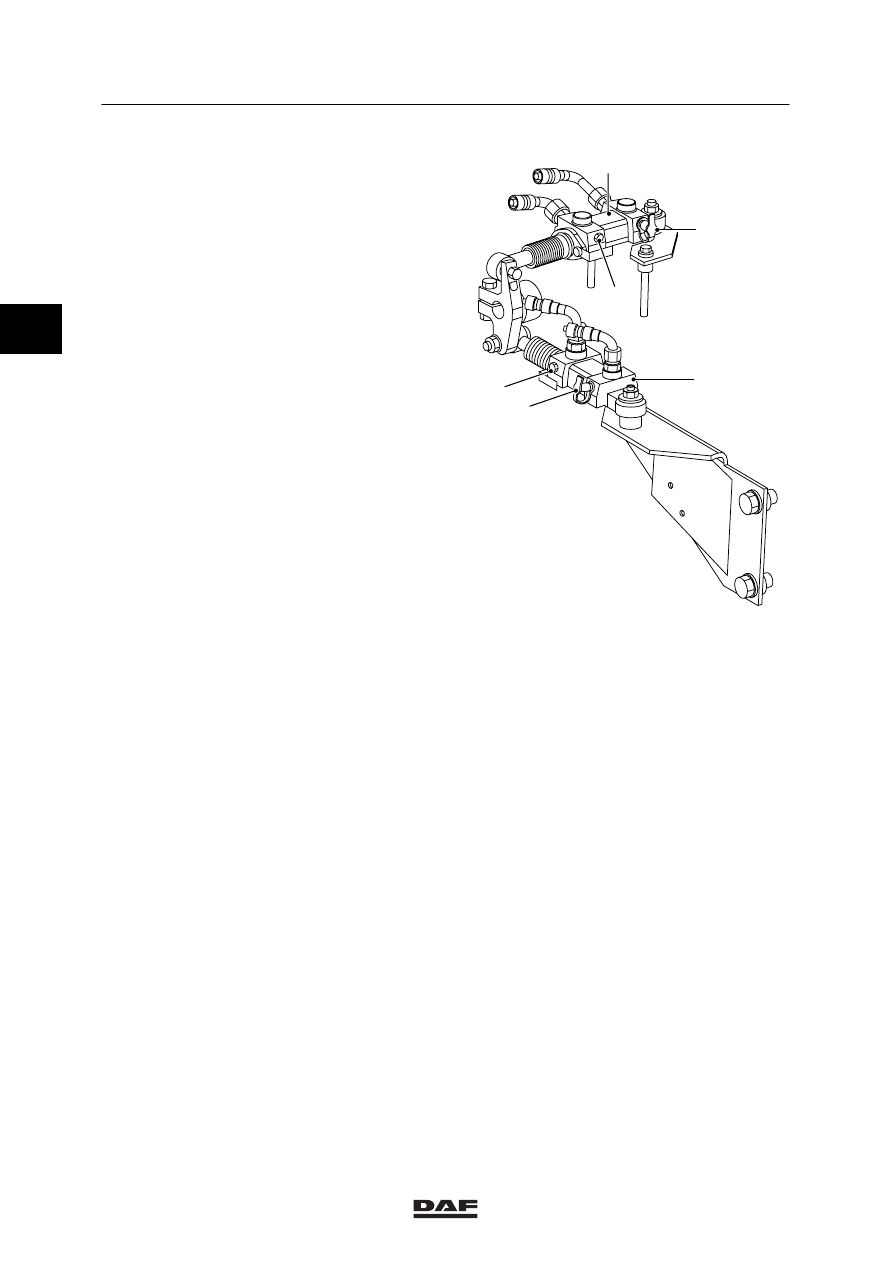

6.

Permit the fluid to flow, until no more air
bubbles are noted in the reservoir.

7.

Switch off the supply pressure, and leave
all connections fitted.

8.

Slowly move the gear lever to the extreme
left position and push it forwards.

9.

Using the pressure vessel, force the liquid
fluid into the system.

10. Permit the fluid to flow, until no more air

bubbles are noted in the reservoir.

11. Switch off the supply pressure, and leave

all connections fitted.

12. Slowly move the lever to the right-hand

position in neutral.

13. Seal off the nipple (3) and plug (4), and shut

off the supply.

14. Remove the pressure filler pipe from the

nipple and place the clean rubber cap on
the nipple.

15. Remove the connection to the reservoir and

top up the fluid to the correct level. Place
the cover on the reservoir.

16. Engage (forwards/reverse) and select

(left/right) several times, so that the gear
lever returns to the correct position.

17. If necessary, adjust the position of the gear

lever, see chapter “Checking and adjusting”.

Note:
If, following filling and adjustment, no pressure is
built up when the lever is moved, the connection
must once again be bled/topped up. For each
separate situation, the actions to be carried out
are described below.

V300225

3

1

2

4

4

3

2

ǹ 0002

3

HYDRAULIC GEARBOX CONTROL (HGS)

Draining and filling

6-6

When the gear lever is moved backwards, no
pressure is built up
1.

Connect the pipe to nipple (3) of the gear
engaging cylinder (1).

2.

Have an assistant move the gear lever
forwards, until pressure is built up.

3.

Slacken the plug (4) through half a turn.

4.

Have the assistant slowly move the gear
lever forwards. Never move the gear lever
backwards when the plug is open.

5.

Retighten the plug (4) once the maximum
front position of the gear lever has been
reached (the gear lever should be held in
this position by the assistant).

6.

Open the nipple (3) half a turn and use the
pressure tank to force the fluid into the
system.

7.

Permit the fluid to flow, until no more air
bubbles are noted in the reservoir.

8.

Switch off the supply pressure, and leave
all connections fitted.

9.

Slowly move the lever to the right-hand
position in neutral.

10. Close the nipple (3) and shut off the supply.

11. Remove the pressure filler pipe from the

nipple and place the clean rubber cap on
the nipple.

V300225

3

1

2

4

4

3

2

ǹ 0002

3

Draining and filling

HYDRAULIC GEARBOX CONTROL (HGS)

6-7

When the gear lever is moved forwards, no
pressure is built up
1.

Connect the pipe to nipple (3) of the gear
engaging cylinder (1).

2.

Have an assistant move the gear lever
backwards, until pressure is built up.

3.

Slacken the nipple (3) through half a turn.

4.

Have the assistant slowly move the gear
lever backwards. Never move the gear
lever forwards when the nipple is open.

5.

Retighten the nipple (3) once the maximum
rear position of the gear lever has been
reached (the gear lever should be held in
this position by the assistant).

6.

Open the plug (4) half a turn and use the
pressure tank to force the fluid into the
system.

7.

Permit the fluid to flow, until no more air
bubbles are noted in the reservoir.

8.

Switch off the supply pressure, and leave
all connections fitted.

9.

Slowly move the lever to the right-hand
position in neutral.

10. Close the nipple (4) and shut off the supply.

11. Remove the pressure filler pipe from the

nipple and place the clean rubber cap on
the nipple.

V300225

3

1

2

4

4

3

2

ǹ 0002
