HYDRAULIC GEARBOX CONTROL (HGS)

Inspection and adjustment

4-4

2

ǹ 0002

3

Removal and installation

HYDRAULIC GEARBOX CONTROL (HGS)

5-1

5. REMOVAL AND INSTALLATION

5.1 REMOVAL AND INSTALLATION, ENTIRE GEAR LEVER UNIT

Removal, entire gear lever unit
1.

Drain the hydraulic fluid.

2.

Remove the gear lever from the unit; the
pneumatic lines may remain connected to
the shifting valve.

3.

Disconnect the hydraulic lines from the gear
lever unit. Immediately plug the
disconnected lines with clean plugs to
prevent dirt entering them.

4.

Remove the fixing bolts from the gear lever
unit and remove the gear lever unit from the
cab floor.

Installation, entire gear lever unit
1.

Mount the gear lever unit on the cab floor.

2.

Connect the hydraulic lines to the gear lever
unit.

3.

Install the gear lever in the gear lever unit.

4.

Fill and bleed the HGS system, see chapter
“Draining and filling”.

2

ǹ 0002

3

HYDRAULIC GEARBOX CONTROL (HGS)

Removal and installation

5-2

5.2 REMOVAL AND INSTALLATION, GEAR LEVER

Removal, gear lever
1.

Disconnect the gear lever dust cover from
the cab floor.

2.

Remove the shifting valve with the
pneumatic lines.

3.

Remove the fixing bolt from the gear lever.

4.

Remove the gear lever from the gear lever
unit.

Installation, gear lever
1.

Install the gear lever in the gear lever unit,
using the fixing bolt.

2.

Install the pneumatic lines in the gear lever.

3.

Install the shifting valve onto the gear lever.

4.

Attach the gear lever dust cover to the cab
floor.

2

ǹ 0002

3

Removal and installation

HYDRAULIC GEARBOX CONTROL (HGS)

5-3

5.3 REMOVAL AND INSTALLATION, HYDRAULIC LINES

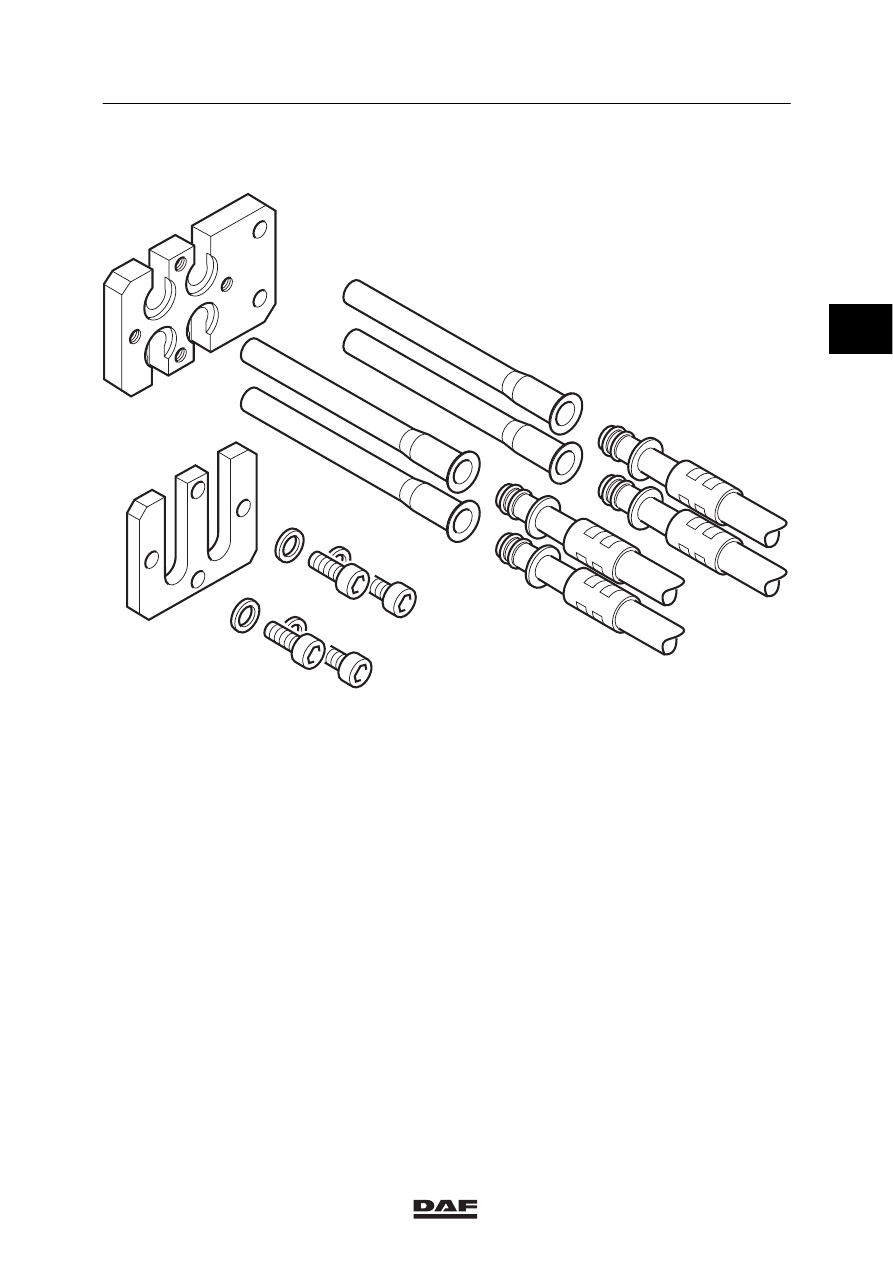

V300226

Removal, hydraulic lines
1.

Drain the hydraulic fluid.

2.

Remove the line supports.

3.

Disconnect the lines from the connection
block.

4.

Disconnect the lines from the gate selection
and gear engaging cylinders and from the
gear lever unit.

5.

Remove the lines.
