Removal and installation

LUBRICATING OIL SYSTEM XE ENGINE

4-1

4. REMOVAL AND INSTALLATION

4.1 REMOVAL AND INSTALLATION, LUBRICATING OIL FILTER HOUSING

To prevent skin injury, avoid
unnecessary contact with the
drained lubricating oil.

Removal, lubricating oil filter housing
1.

Clean the filter housing and the surrounding
area.

2.

Remove the electrical connections from the
lubricating oil pressure sensor.

3.

Remove the filter element. Collect any
lubricating oil flowing out of the system.

4.

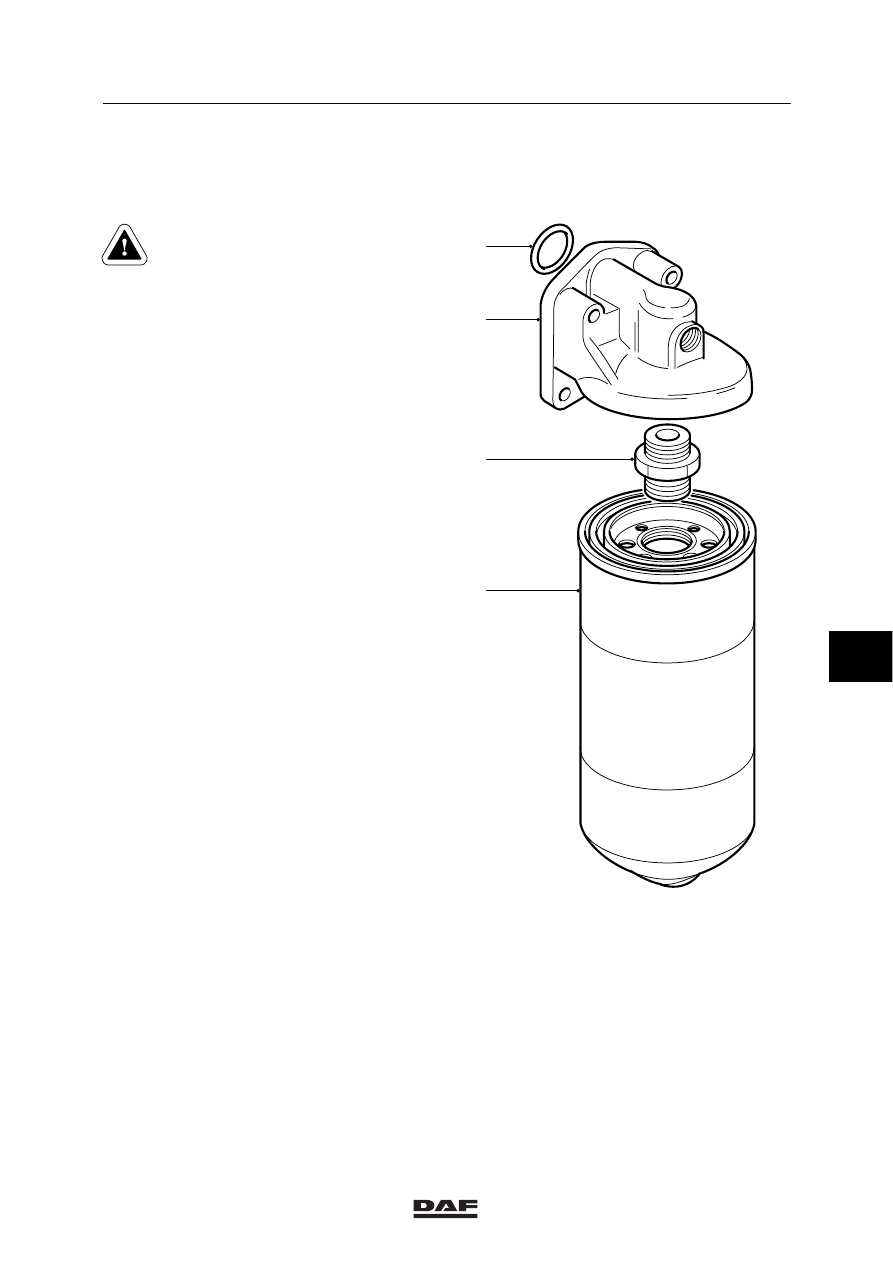

Remove the fixing bolts from the filter
housing and remove the filter housing (2).

5.

Remove the O-rings (1).

Installation, lubricating oil filter housing
1.

Replace the O-rings (1) at the rear of the
filter housing (2).

2.

Install the filter housing (2). Tighten the
fixing bolts to the specified torque. See
main group “Technical data”.

3.

Check the coupling piece (3), see main
group “Technical data”.

4.

Lightly grease the sealing ring of the filter
element.

5.

Install the filter element filled with clean
lubricating oil. Tighten the filter element to
the specified torque. See main group
“Technical data”.

6.

Install the electrical connections of the
lubricating oil pressure sensor.

7.

Run the engine for a short time, and check
whether the lubricating oil filter is correctly
sealed.

8.

Check the lubricating oil level.

M200599

1

2

4

3

7

ǹ 0008

2

LUBRICATING OIL SYSTEM XE ENGINE

Removal and installation

4-2

4.2 REMOVAL AND INSTALLATION, OIL COOLER

Removing the oil cooler
1.

Drain the coolant, see chapter
“Draining and filling”.

2.

Remove the coolant connections.

3.

Remove the compressor pipe.

4.

Remove the lubricating oil delivery pipe, if
installed, to the centrifugal filter.

5.

Remove the fixing bolts and the oil cooler.
Collect the lubricating oil flowing out of the
system.

6.

Remove the O-rings on the oil cooler.

Installing the oil cooler
1.

Clean the contact surfaces between the oil
cooler and the engine block. Install new
O-rings on the oil cooler housing.

2.

Install the oil cooler onto the engine block.
Tighten the fixing bolts to the specified
torque. See main group “Technical data”.

3.

Install the coolant connections.

4.

Install the compressor pipe.

5.

Install the lubricating oil delivery pipe, if
installed, to the centrifugal filter.

6.

Fill the cooling system.

7.

Run the engine briefly, and check that the
oil cooler does not leak.

8.

Check the lubricating oil level.

9.

Check the coolant level.

7

ǹ 0008

2

Removal and installation

LUBRICATING OIL SYSTEM XE ENGINE

4-3

4.3 REMOVAL AND INSTALLATION, OIL SUMP

Removal, oil sump
1.

Remove the soundproofing under the
engine.

2.

Drain the lubricating oil, see chapter
“Draining and filling”.

3.

Support the oil sump (1).

4.

Remove the attachment bolts (4) and
locking brackets (3) all around.

5.

Remove the oil sump together with the
sealing rubber (2).

Installation, oil sump
1.

Clean the sealing surfaces of the oil sump
and the engine block.

2.

Check the oil sump sealing rubber (2).
Damaged sealing rubbers (2) must be
replaced.

3.

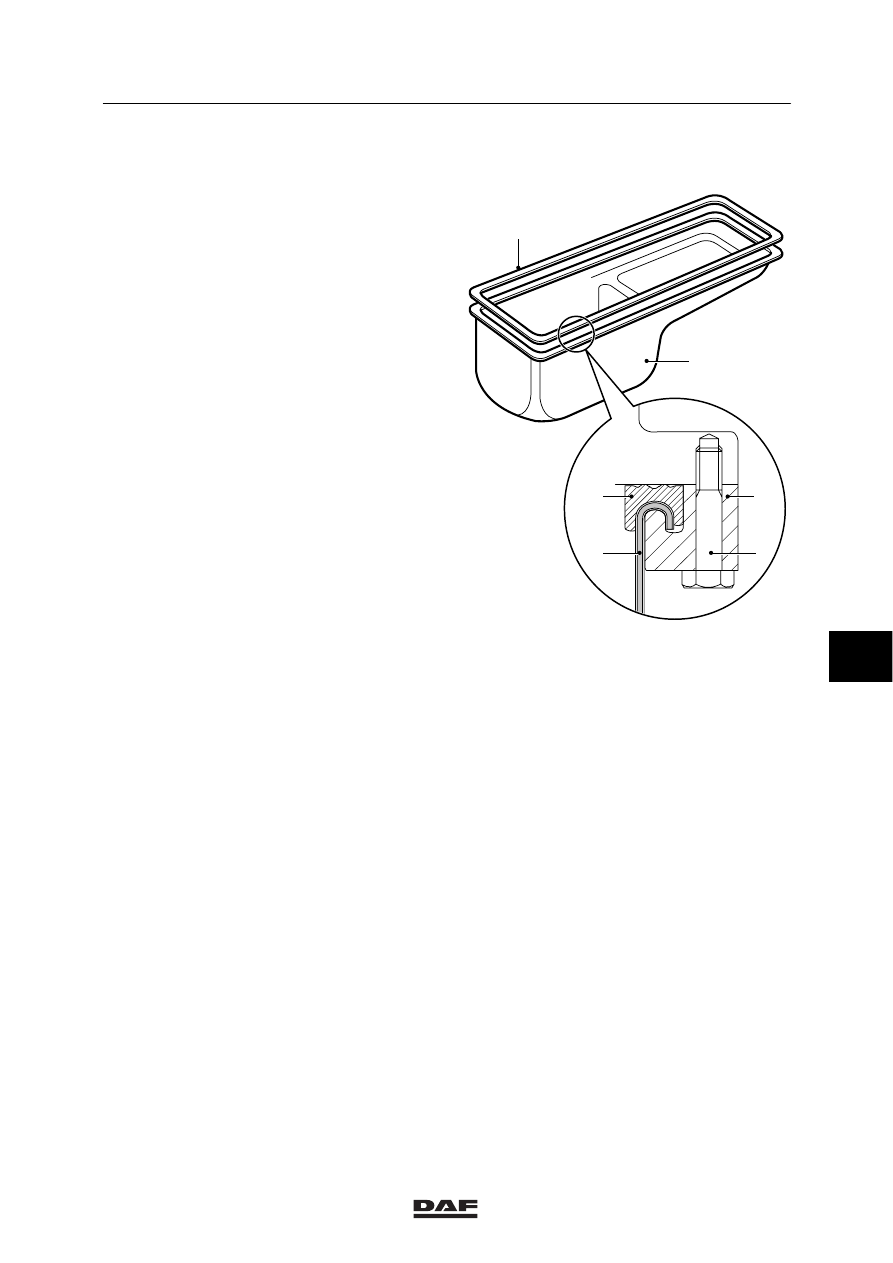

First install the sealing rubber on the front
and rear sides of the oil sump. As a next
step, the sealing rubber may be fitted to the
long sides of the oil sump.

4.

Fit the oil sump (1) with the sealing rubber
(2) in a straight position.

5.

Install the attachment bolts (4) and locking
brackets (3). Tighten the fixing bolts
crosswise to the specified tightening torque,
see main group “Technical data”.

6.

Fill the engine with the specified quantity of
lubricating oil.

7.

Run the engine for a short time, and check
whether the oil sump is correctly sealed.
Subsequently check the lubricating oil level.

8.

Install the soundproofing under the engine.

2

M200601

2

1

3

4

1

7

ǹ 0008

2

LUBRICATING OIL SYSTEM XE ENGINE

Removal and installation

4-4

4.4 REMOVAL AND INSTALLATION, LUBRICATING OIL PUMP

Removal, lubricating oil pump
1.

Remove the oil sump.

2.

Remove the lubricating oil strainer.

3.

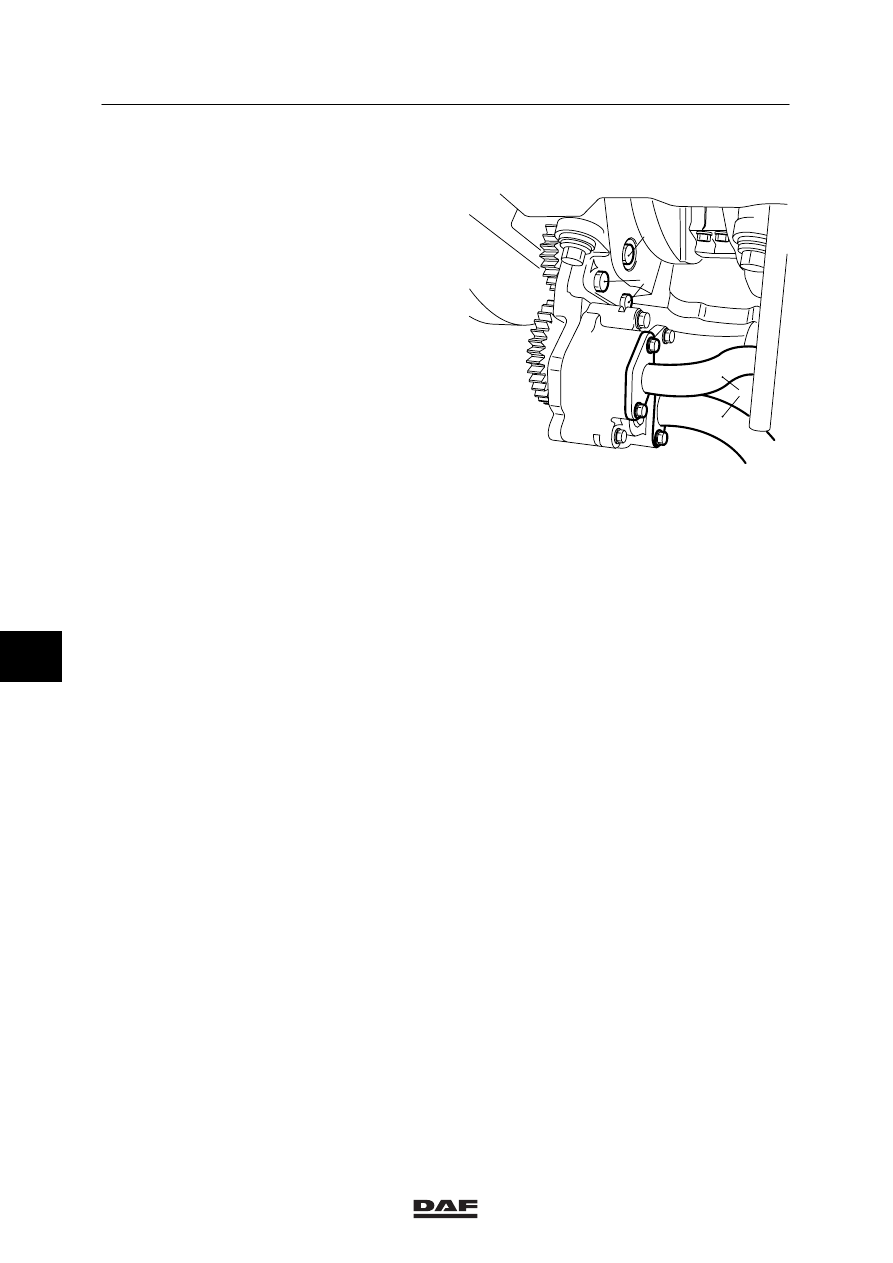

Remove the lubricating oil supply and
discharge pipes (1) from the lubricating oil
pump.

4.

Remove the fixing bolts (2) from the
lubricating oil pump at the main bearing
cap.

5.

Remove the fixing bolt (3).

6.

Remove the lubricating oil pump from the
main bearing cap.

Installation, lubricating oil pump
1.

Check that the lubricating oil pump operates
smoothly and is not getting stuck anywhere.

2.

Install the lubricating oil pump with the
intermediate gear wheel on the main
bearing cap. Tighten the fixing bolts to the
specified torque. See main group
“Technical data”.

3.

Install the lubricating oil supply and
discharge pipes (1) fitted with new O-rings.

4.

Install the lubricating oil strainer.

5.

Install the oil sump.

M200600

2

3

1

7
