2

Inspection and adjustment

LUBRICATING OIL SYSTEM XE ENGINE

3-3

0 25

0

100

200

300

400

500

600

700

800

900

x1000 km

1000

100

200

300

400

500

600

700

800

900

1000

1100

1200

1250

1000

800

600

550

500

450

400

350

300

250

1300

km / L

M200557

In the graph the lubricating oil consumption in
km/l is marked out on the left and the total
number of kilometres covered by the engine at
the bottom.

If the lubricating oil consumption and the
number of kilometres covered intersect in the
shaded section, corrective measures may be
considered.

Bear in mind, however, that the lubricating oil
consumption is very much dependent upon the
operating conditions.

7

ǹ 0008

2

LUBRICATING OIL SYSTEM XE ENGINE

Inspection and adjustment

3-4

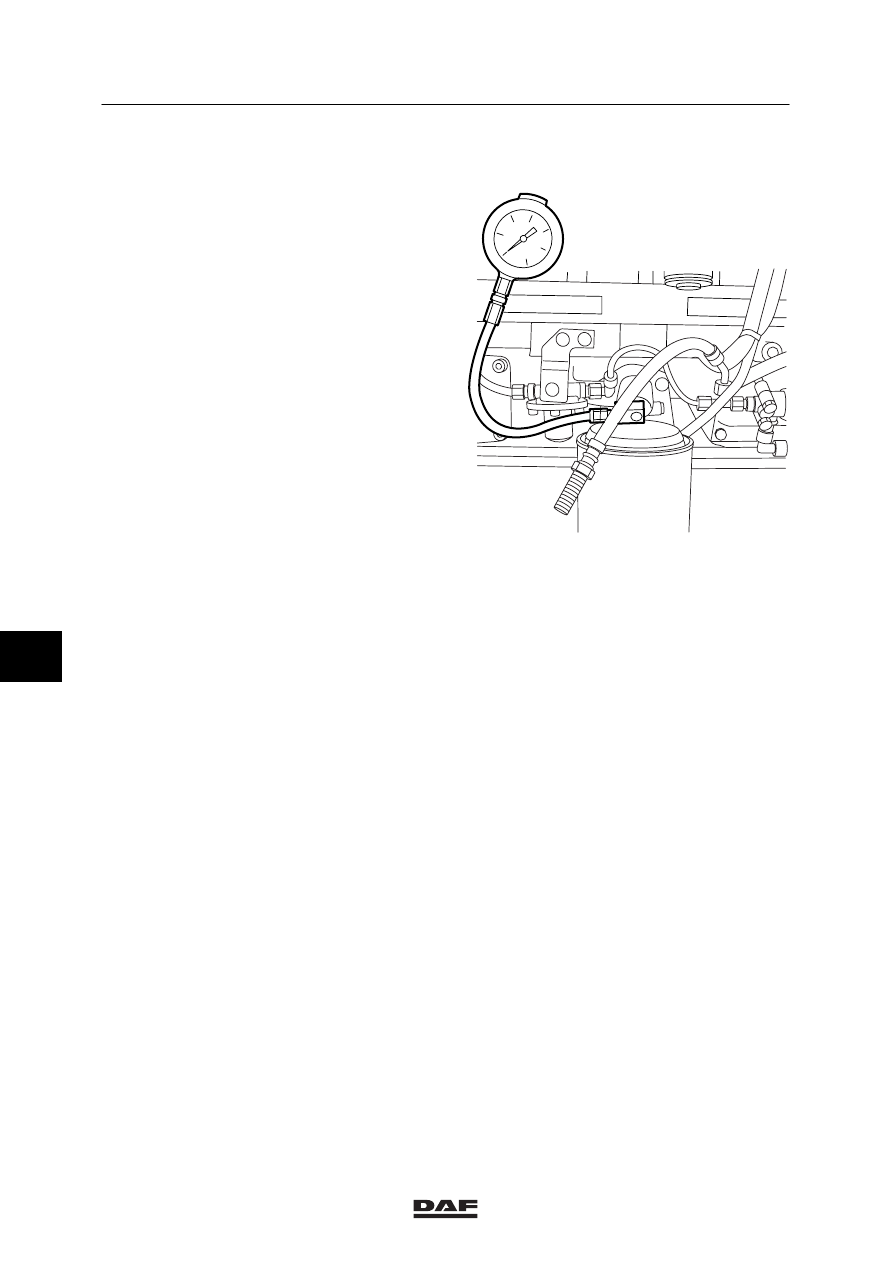

3.2 INSPECTION, LUBRICATING OIL PRESSURE

1.

Run the engine to operating temperature.

2.

Remove the lubricating oil pressure sensor.
This sensor is mounted on the lubricating oil
filter housing.

3.

In the lubricating-oil pressure sensor
connection, install a lubricating oil pressure
gauge, special tool (DAF no. 0535551).

4.

Start the engine and measure the
lubricating oil pressure at maximum engine
speed, and at idling speed.
Compare the pressure reading with the
technical data. See main group
“Technical data”.

Note:
The oil pressure control valve, mounted in
the oil sump, cannot be adjusted.

5.

Stop the engine and remove the lubricating
oil pressure gauge. Fit the oil pressure
sensor with a new lubricating ring.

M200889

7

ǹ 0008

2

Inspection and adjustment

LUBRICATING OIL SYSTEM XE ENGINE

3-5

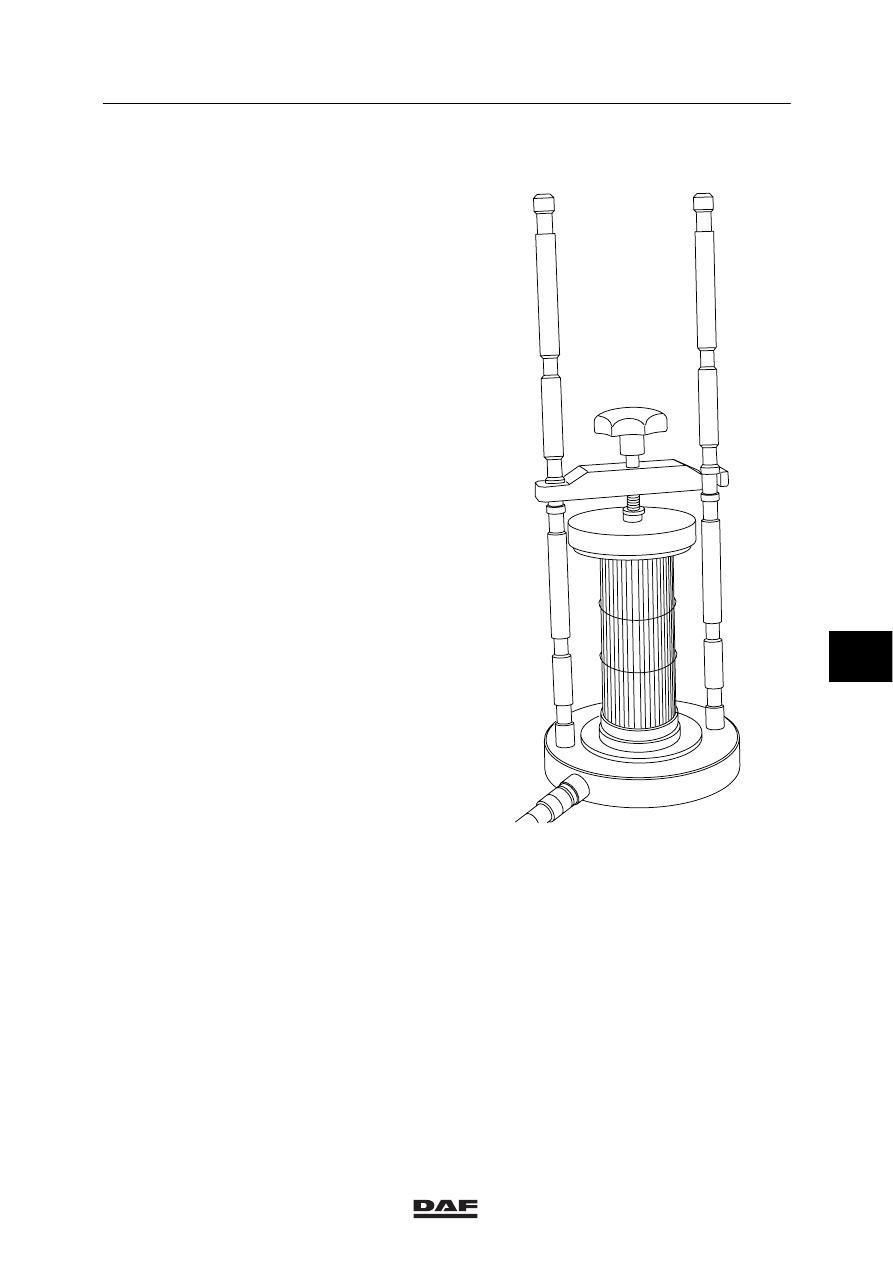

3.3 PRESSURE-TESTING THE OIL COOLER

1.

Remove the oil cooler, see chapter
“Removal and installation”.

2.

Disassemble the oil cooler, see chapter
“Disassembly and assembly”.

3.

Place the cooling element in special tools
(DAF no. 1329307 and DAF no. 0694889).

4.

Apply up to 3 bar of pressurised air to the
special tool.

5.

Submerge the cooling element in warm
water (approx. 50

_C) and check for leaks.

Note:
If the cooling element leaks, it must be
replaced.

6.

Assemble the oil cooler, see chapter
“Disassembly and assembly”.

7.

Install the oil cooler, see chapter
“Removal and installation”.

M200598

7

ǹ 0008

2

LUBRICATING OIL SYSTEM XE ENGINE

Inspection and adjustment

3-6

7

ǹ 0008
