8

В случае неисправности

213

информация о давлении в шинах
указана на этикетке, расположенной
на средней стойке кузова с левой
стороны.
На ней указано давление шин в
соответствии с загрузкой автомобиля.

Укладка на место

неполноразмерного колеса-"галеты"

F

  уложите колесо на место на

инструментальную коробку.

F

  отверните на несколько оборотов гайку

на винте.

F

  установите фиксирующую пару (болт с

гайкой) по центру колеса.

F

  Заверните центральную гайку до

упора, до щелчков, так, чтобы прочно
закрепить колесо.

Укладка на место пола

багажника

F

  отцепите пол багажника и уложите его

на место.

В случае неисправности

214

Замена колеса

F

  установите автомобиль на твердой и

нескользкой горизонтальной площадке.
Затяните стояночный тормоз.

F

  Если автомобиль оборудован

подвеской "Hydractive III+", пустите
двигатель и на холостом ходу увеличьте
дорожный просвет до максимума.

F

  Bыключите зажигание и включите

первую передачу или передачу заднего
хода (положение P для автоматической
коробки передач).

F

  Если автомобиль оборудован

подвеской типа "Hydractive III+",
подложите противооткатный упор под
переднее колесо с противоположной
стороны от поврежденного.

Порядок действий

F

  Cнимите колпачки с колесных болтов

при помощи съемника 3.

F

  Наденьте втулку для "антикражных"

болтов на баллонный ключ и ослабьте
их (при наличии в комплектации).

F

  ослабьте остальные болты при помощи

баллонного ключа 1.

Перед установкой домкрата:

F

  поднимите подвеску на

максимальную высоту и оставьте

ее в таком положении до тех пор,

пока автомобиль будет стоять на

домкрате (больше не трогайте

гидрорегулировки),

F

  обязательно убедитесь, что

пассажиры вышли из салона и

находятся в безопасной зоне.

категорически запрещается

находиться под автомобилем,

установленным только на домкрате.

домкрат и перечисленные здесь

инструменты предназначены

только для вашего автомобиля. Не

используйте их для других целей.

отремонтированное штатное колесо

следует установить на место при

первой же возможности.

8

В случае неисправности

215

F

  установите пяту домкрата 2 на землю

и убедитесь, что она стоит точно под
передней

А или задней B опорной

точкой, расположенной в нижней части
кузова ближе к снимаемому колесу.

следите за тем, чтобы домкрат устойчиво
опирался на землю. На скользкой или зыбкой
почве он может соскользнуть или осесть - не
рискуйте собой!
домкрат должен упираться только в
поддомкратные точки, предусмотренные под
автомобилем - убедитесь, что зона опоры
автомобиля расположена точно по центру
головки домкрата. иначе автомобиль может
получить повреждения, либо домкрат может
выскользнуть из-под него - не рискуйте собой!

F

  Расправьте домкрат 2 так, чтобы его

головка уперлась в опорную точку

А

или B; при этом опорная зона A
или B автомобиля должна войти в
центральную часть головки домкрата.

F

  поднимите автомобиль так, чтобы под

колесом образовалось пространство,
достаточное для беспрепятственной
установки накачанного запасного
колеса.

F

  отверните болты и положите их в

чистое место.

F

  снимите колесо.

В случае неисправности

216

Порядок действий

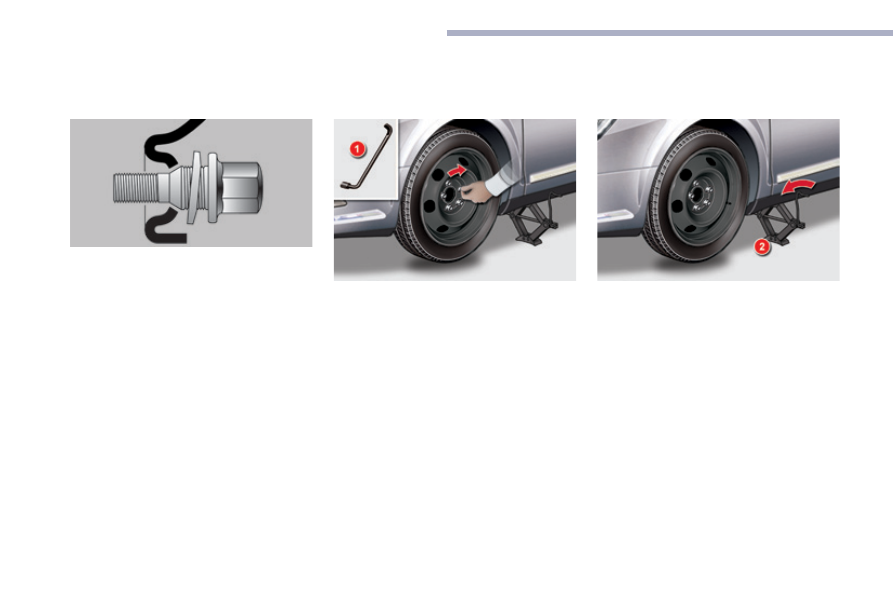

Установка колеса

Запасное колесо временного пользования

Bаш автомобиль может иметь запасное
колесо, отличающееся от других колес. при
его установке шайбы колесных болтов не
касаются колесного диска - это нормально.
Запасное колесо удерживается за счет
конической опорной поверхности колесных
болтов.
при установке колеса на место убедитесь
в отсутствии грязи на шайбах колесных
болтов.

F

  полностью опустите автомобиль.

F

  Oпустите домкрат 2 и уберите его.

F

  установите колесо на ступицу.

F

  Заверните колесные болты от руки до

упора.

F

  подтяните "антикражные" болты при

помощи баллонного ключа 1 и втулки
для них (при наличии в комплектации).

F

  подтяните остальные болты при

помощи баллонного ключа 1.
