Citroen C5 (2017 год). Руководство - часть 49

8

В случае неисправности

209

Извлечение шланга и картриджа

F

  поверните шланг 2 целиком влево так,

чтобы он дошел до корпуса.

F

  снимите с картриджа разъем 1,

повернув его на четверть оборота
против часовой стрелки.

F

  слегка извлеките шланг 2, затем

отсоедините разъем 3 подводящего
шланга, повернув его на четверть
оборота против часовой стрелки.

Не испачкайтесь вытекающими

остатками герметика.

срок хранения герметика указан на

картридже.

Флакон с герметиком предназначен

для одноразового использования;

даже если он был слегка начат, его

следует заменить.

Не выбрасывайте использованный

картридж куда попало, сдайте его

в сервисную сеть CITROËN или

отнесите на пункт сбора отходов.

Не забудьте купить новый картридж

с герметиком для ремонта шин в

сервисной сети CITROËN или в

специализированном техцентре.

F

  уберите шланг 2.

F

  держите компрессор вертикально.

F

  отверните картридж 4, держа его за

нижнюю часть.

для установки нового картриджа и нового
шланга, проделайте эту процедуру в
обратном порядке.

В случае неисправности

210

Контрольная проверка давления / Подкачивание шин

компрессор можно также использовать
без впрыскивания герметика для
контроля давления в шинах или для их
подкачивания.

F

  поверните переключатель A в

положение "Накачивание".

F

  вытяните во всю длину белый шланг G.

F

  подсоедините шланг к вентилю колеса.

F

  включите шнур компрессора в

бортовую розетку автомобиля 12 в.

F

  Запустите двигатель и оставьте его

работать.

F

  отрегулируйте давление воздуха

при помощи компрессора (чтобы
подкачать: переведите выключатель B
в положение

"I"; чтобы спустить:

переведите выключатель B в
положение

"O" и нажмите на кнопку C)

до рекомендованного для вашего
автомобиля параметра.

F

  отсоедините шланг и уберите весь

комплект.

8

В случае неисправности

211

Замена колеса

Доступ к инструментам

На автомобилях с

полноразмерным запасным

колесом инструменты находятся в специальном

ящике, расположенном в запасном колесе.
F

  для доступа к ним ослабьте крепежную

лямку.

Перечень инструментов

все перечисленные здесь инструменты предназначены только
для вашего автомобиля, а их набор зависит от комплектации
автомобиля. Не используйте их для других целей.

1.

  Баллонный ключ.



служит для снятия декоративного колпака и

отворачивания болтов крепления колеса.

2.

  домкрат с рукояткой в сборе.



служит для вывешивания колеса автомобиля.

3.

  съемник защитных колпачков с колесных

болтов.



служит для снятия защитных колпачков с

болтов крепления алюминиевых колесных

дисков.

4.

  противооткатный клин для колеса*.

5.

  Буксирное кольцо.

Не используйте:
-

  домкрат для иных целей, кроме

поднятия автомобиля,

-

  другой домкрат, отличающийся

от поставленного заводом-

изготовителем автомобиля.

Если в комплектации автомобиля нет

домкрата, обратитесь в сервисную сеть

CITROËN или в специализированный

техцентр, чтобы приобрести домкрат,

предусмотренный автопроизводителем.

дополнительную инофрмацию о

Буксировке автомобиля см. в

соответствующей рубрике.

* в зависимости от страны реализации автомобиля.

На автомобилях с

неполноразмерным

запасным колесом типа "галета"

инструменты находятся в коробке,
расположенной в запасном колесе.
F

  Чтобы их достать, отверните центральный

винт желтого цвета и выньте колесо.

В случае неисправности

212

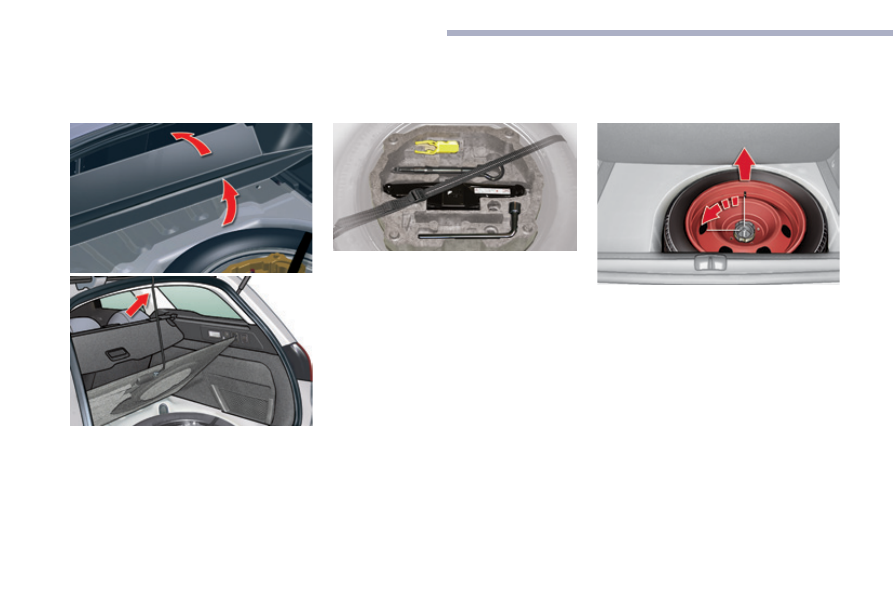

Доступ к запасному колесу

Как приподнять пол багажника

F



На седане: поднимите пол багажного

отделения и сложите его вдвое.

F



На "Tourer": поднимите пол багажного

отделения и зацепите его при помощи
выдвижной ручки. Закрепите крючок
наверху багажника.

Как извлечь полноразмерное

колесо

F

  отцепите лямку крепления и, чтобы

приподнять запасное колесо, сдвиньте
его немного вперед.

Укладка на место

полноразмерного запасного

колеса

F

  уложите запасное колесо плашмя в

багажник, затем подтяните его к себе.

F

  уложите в запасное колесо

инструментальный ящик и
зафиксируйте колесо лямкой.

Как извлечь неполноразмерное

колесо-"галету"

F

  отверните центральную гайку.

F

  выньте фиксатор колеса (болт с гайкой).

F

  приподнимите колесо на себя,

взявшись за противоположный край.

F

  извлеките колесо из багажника.
