Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 800

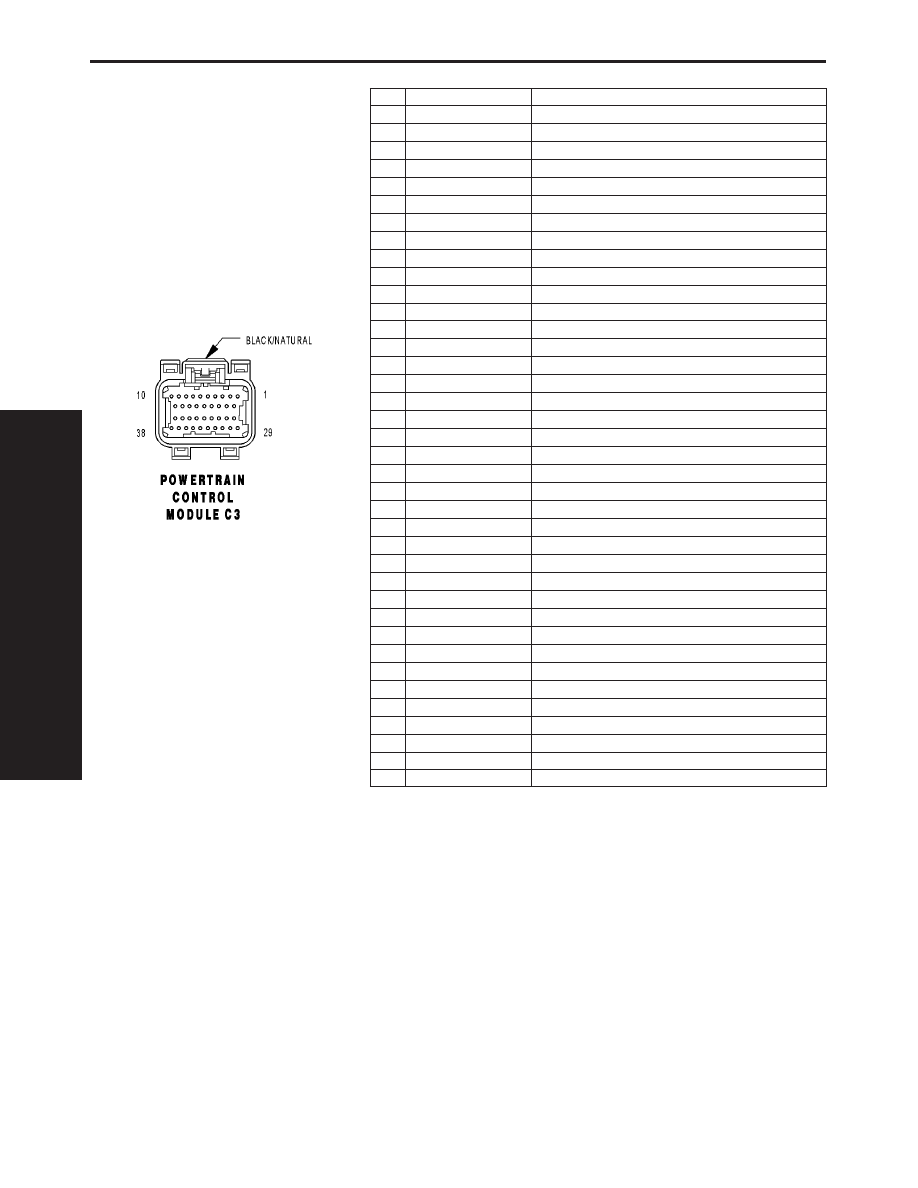

POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 20DB/VT

AUTOMATIC SHUT DOWN RELAY CONTROL

4

C27 20DB/PK

HIGH SPEED RAD FAN RELAY CONTROL

5

V35 20LG/RD

S/C VENT CONTROL

6

C24 20DB/TN

LOW RAD FAN RELAY CONTROL

7

V32 20YL/RD

S/C SUPPLY

8

K106 20WT/DG

NVLD SOLENOID CONTROL

9

K199 18BR/VT (2.7L)

O2 1/2 HEATER CONTROL

10

K399 18BR/GY (2.7L)

O2 2/2 HEATER CONTROL

11

C28 20DB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20TN/RD

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

K4 18BK/LB

SENSOR GROUND 1

18

-

-

19

F142 16OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

20

K52 20PK/BK

EVAP PURGE CONTROL

21

T26 20DG/OR

CLUTCH INTERLOCK/ UPSTOP SWITCH OUTPUT

22

-

-

23

K29 20WT/PK

BRAKE SWITCH SIGNAL

24

-

-

25

-

-

26

T44 20YL

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

27

T5 20LG

AUTOSTICK UPSHIFT SWITCH SIGNAL

28

F142 16OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K108 20WT/TN

EVAP PURGE RETURN

30

K10 18DB/LG

PSP SWITCH SIGNAL

31

-

-

32

K25 18VT/LG

AAT SIGNAL

33

-

-

34

V37 20RD/LG

S/C SWITCH SIGNAL

35

K107 20OR

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR/LG

FUEL PUMP RELAY CONTROL

38

K90 20TN

STARTER RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

172

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

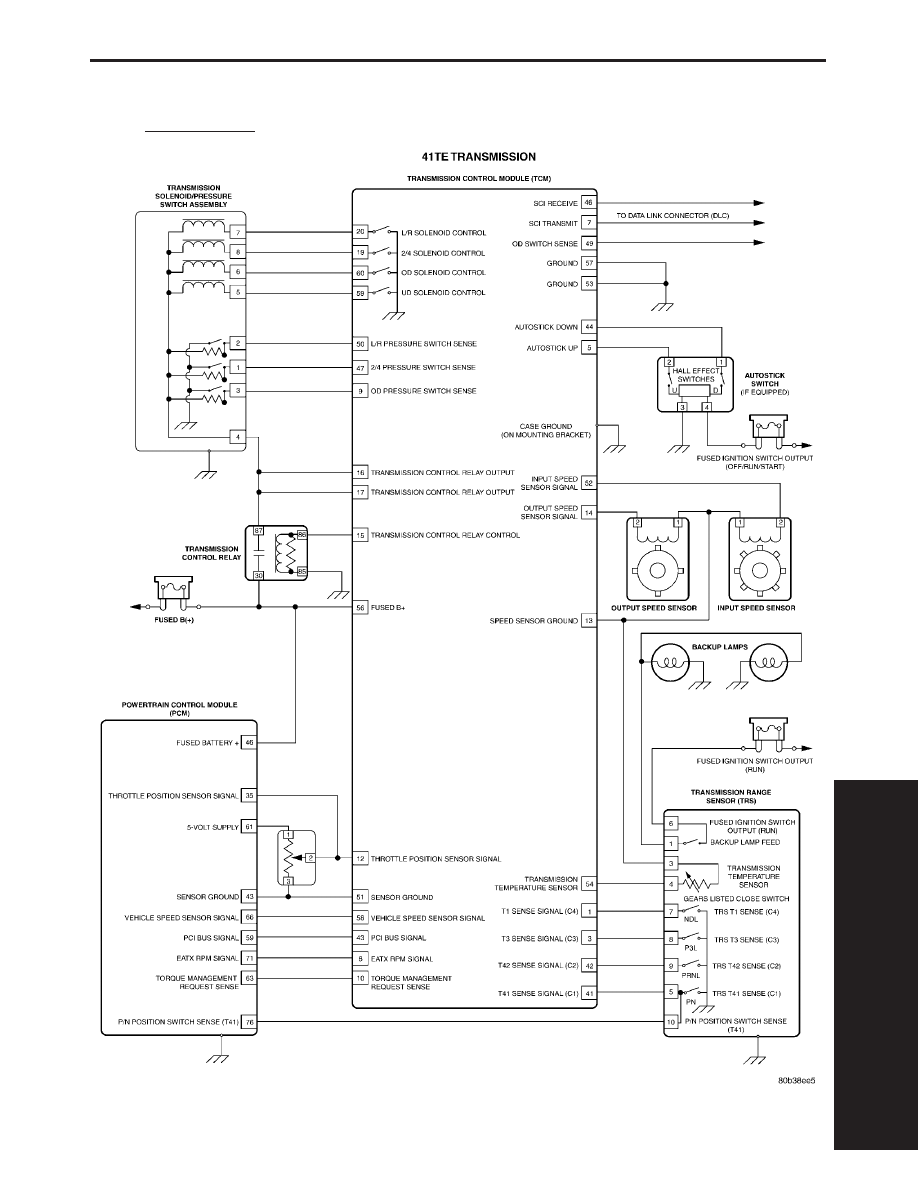

10.1

EATX 40/41TE

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

173

SCHEMATIC DIAGRAMS

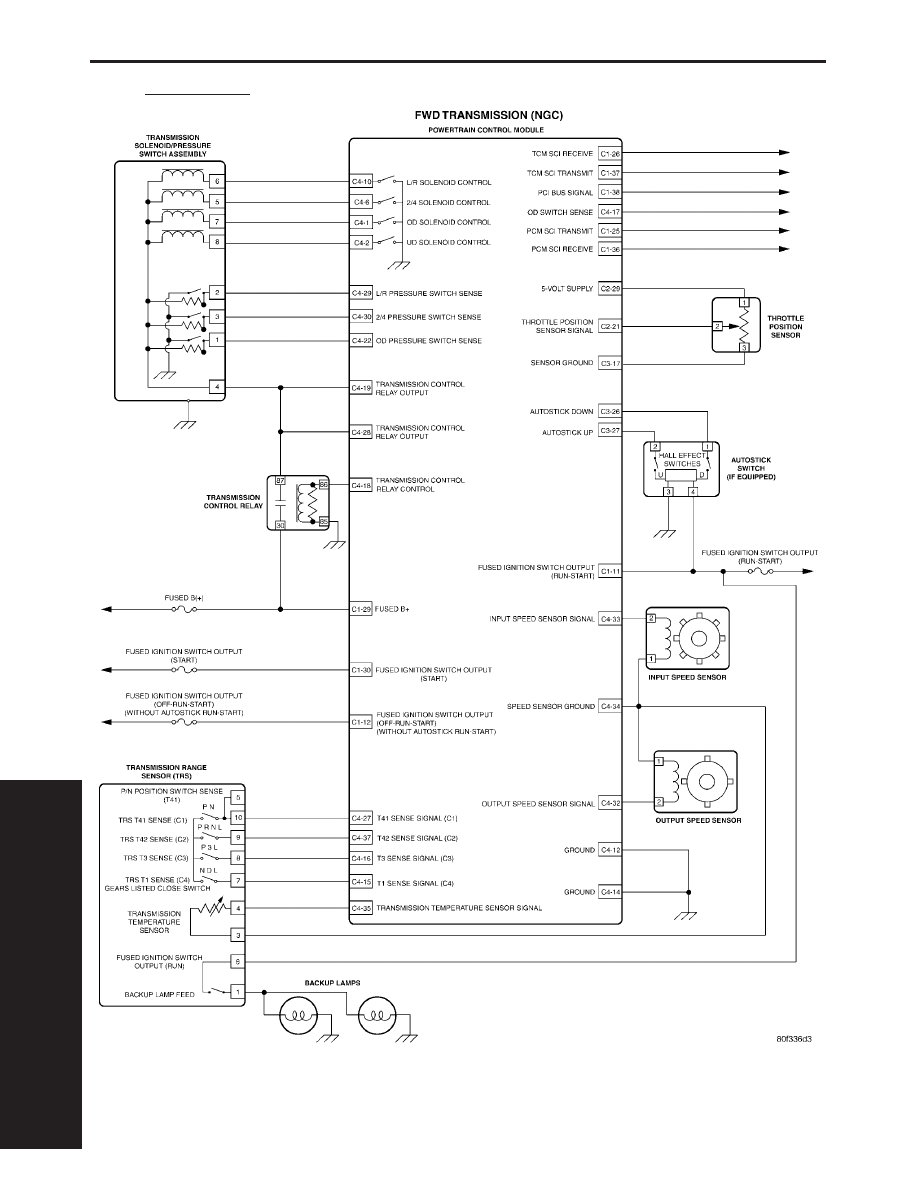

10.2

NGC 40/41TE

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

174

SCHEMATIC DIAGRAMS

11.0

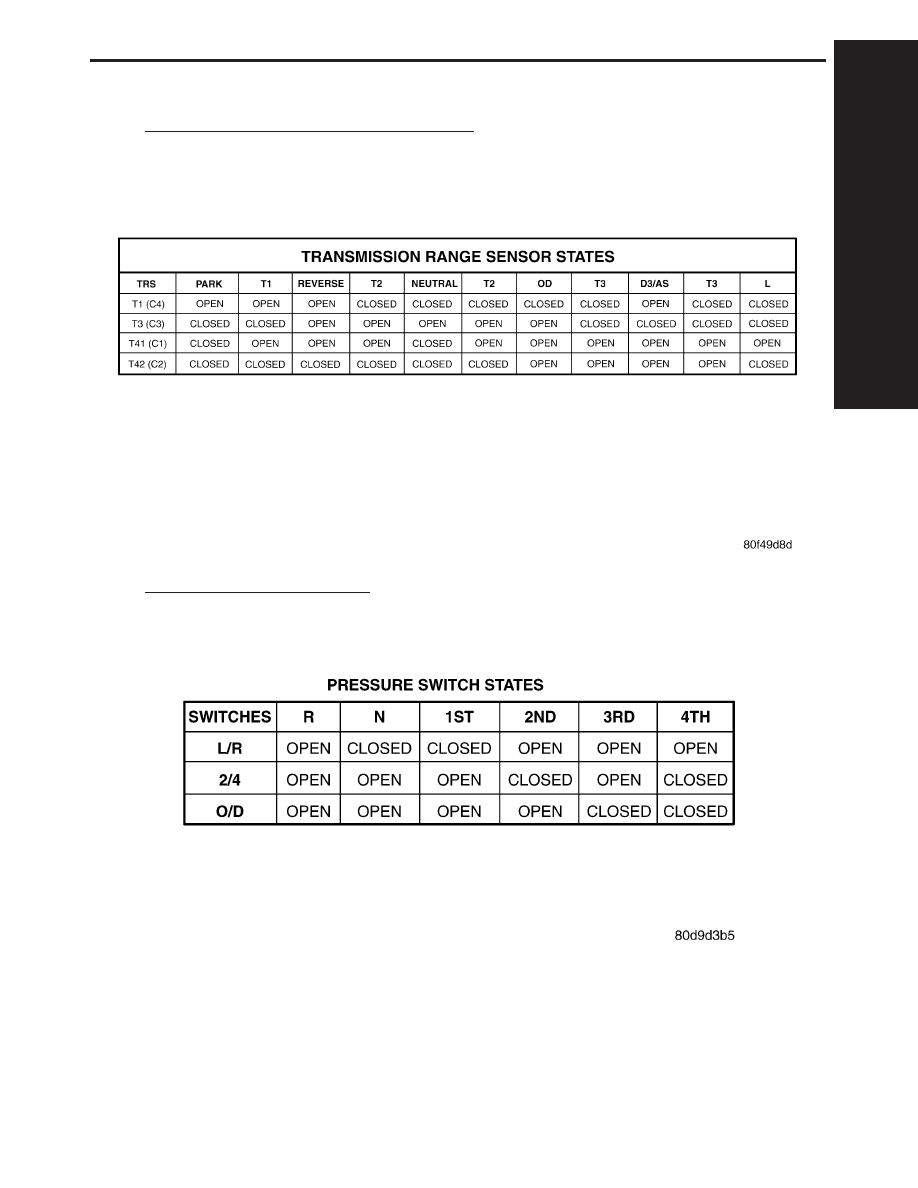

CHARTS AND GRAPHS

11.1

TRANSMISSION RANGE SENSOR STATES

11.2

PRESSURE SWITCH STATES

C

H

A
R

T
S

A

N

D

G

R
A

P

H

S

175

CHARTS AND GRAPHS
