CONNECTOR PINOUTS

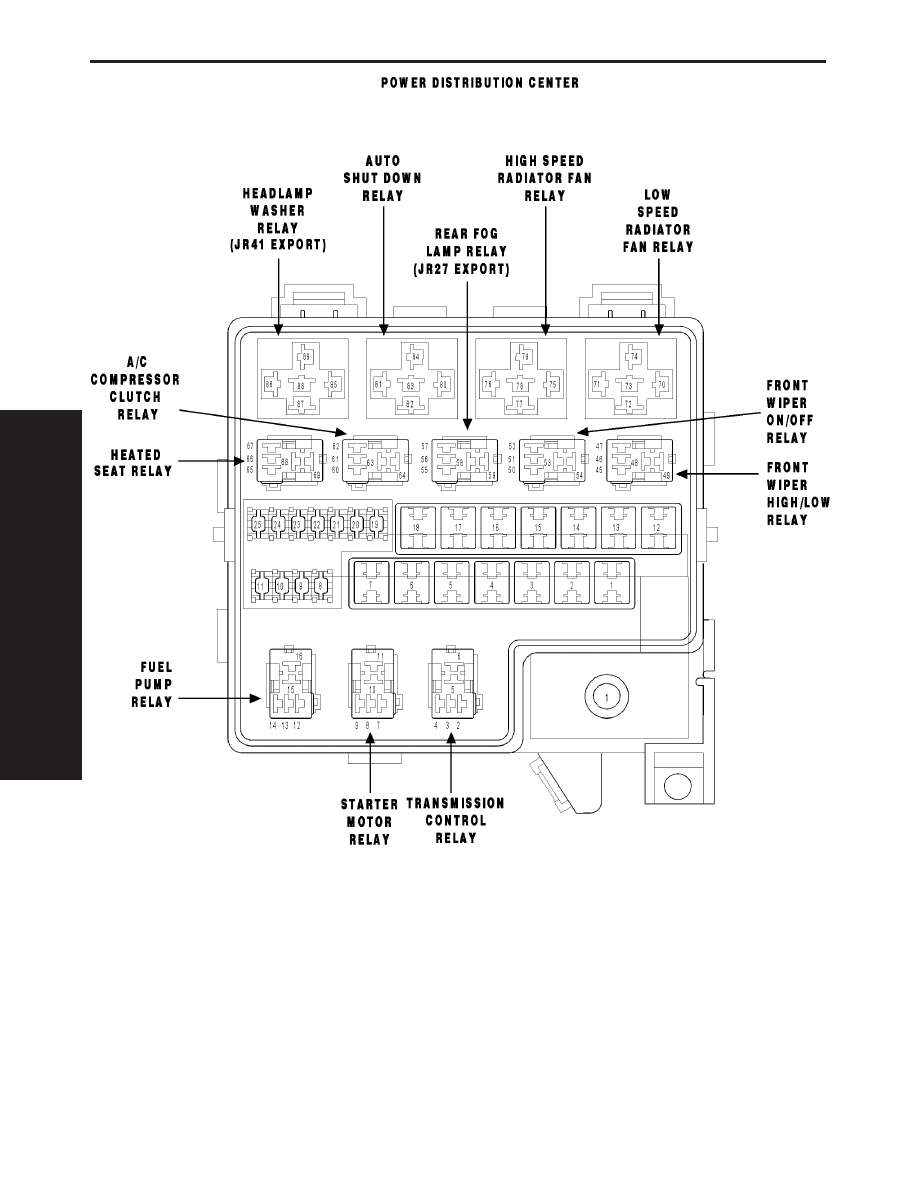

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A2 12PK/BK

FUSED B(+)

2

20A

F30 16RD

FUSED B(+)

3

30A

A53 16RD/YL (JR41 EXPORT)

FUSED B(+)

4

40A

A3 12RD/WT

FUSED B(+)

5

-

SPARE

-

6

40A

A4 12BK/PK

FUSED B(+)

7

40A

A161 14LB/WT

FUSED B(+)

8

20A

A1 18RD

FUSED B(+)

9

20A

A24 18BK (EATX)

FUSED B(+)

10

10A

A51 20RD/WT

FUSED B(+)

11

20A

A7 16RD/BK

FUSED B(+)

12

40A

A16 12RD/LG

FUSED B(+)

13

20A

F235 16RD

FUSED B(+)

14

30A

A14 14RD/TN

FUSED B(+)

15

40A

A10 12RD/DG (ABS)

FUSED B(+)

16

40A

A13 12PK/WT

FUSED B(+)

17

40A

A25 12DB (JR27)

FUSED B(+)

18

40A

A5 12RD/GY

FUSED B(+)

19

20A

A45 18BR (JR27)

FUSED B(+)

20

20A

A15 16PK

FUSED B(+)

21

-

SPARE

-

22

20A

A20 12RD/DB (ABS)

FUSED B(+)

23

20A

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

20A

F12 18DB/WT (HEATED SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

24

20A

F42 16DG/LG (2.7L)

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

25

20A

F142 16OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

169

CONNECTOR PINOUTS

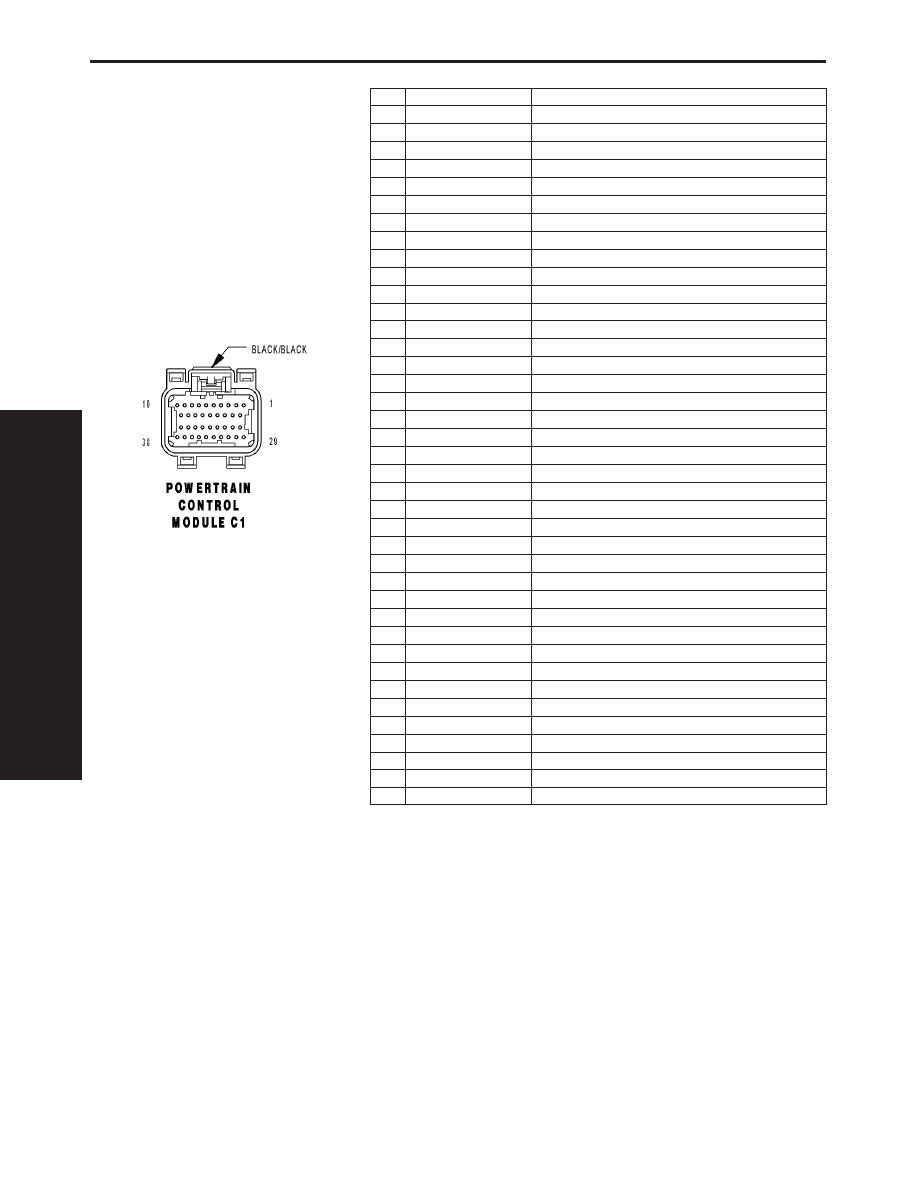

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z12 16BK/TN

GROUND

10

-

-

11

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 18RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

13

G7 18WT/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z12 16BK/TN

GROUND

19

-

-

20

-

-

21

C18 20DB

A/C PRESSURE SIGNAL

22

-

-

23

-

-

24

-

-

25

D20 20LG

SCI RECEIVE (PCM)

26

D6 20PK/LB (EATX)

SCI RECEIVE (TCM)

27

K7 18OR (MTX EXPORT)

5 VOLT SUPPLY

28

K62 18BK/OR (2.4L PZEV)

AIR PUMP MOTOR RELAY CONTROL

29

A14 16RD/TN

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 20TN/WT (2.7L)

O2 SENSOR 1/2 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWN)

33

K341 20PK/WT (2.7L)

O2 SENSOR 2/2 SIGNAL

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT (PCM)

37

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

38

D25 20VT/YL (EATX)

PCI BUS (PCM)

38

D25 20OR (MTX)

PCI BUS (PCM)
