Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 704

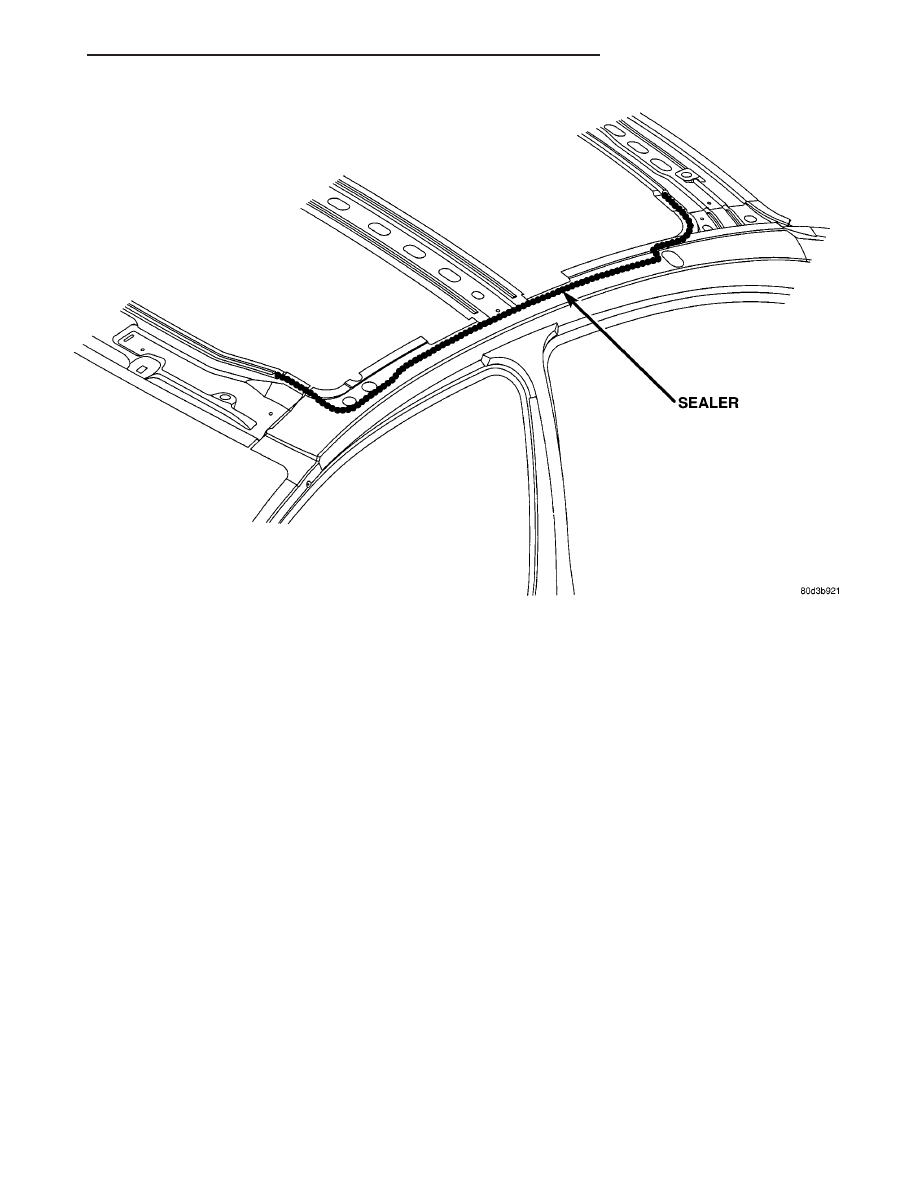

Fig. 101 ROOF PANEL, INNER QUARTER UPPER BODY SIDE APERTURE, UPPER WINDSHIELD FRAME &

BACKLITE FRAME REINFORCEMENT

JR

BODY STRUCTURE

23 - 213

STRUCTURAL ADHESIVE LOCATIONS (Continued)

WELD LOCATIONS

SPECIFICATIONS

SPECIFICATIONS - WELD LOCATIONS - JR-27
AND JR-41

INDEX

DESCRIPTION

FIGURE

LOWER RADIATOR CROSSMEMBER, UPPER SUPPORT TO LOWER RADIATOR

CROSSMEMBER LOWER SUPPORT

102

UPPER RADIATOR MOUNTING CROSSMEMBER TO HOOD LATCH REINFORCEMENT

103

FRONT ENGINE MOUNT SUPPORTS & RADIATOR BRACKET SUPPORT TO LOWER

RADIATOR CROSSMEMBER

104

REAR FRONT SIDE RAIL TO REAR FRONT RAIL CAP TO SILL REINFORCEMENT

105

BUMPER EXTENSION, HEADLAMP SUPPORT RAIL TO REAR FRONT SIDE RAIL

106

REAR FRONT SIDE RAIL TO REAR FRONT RAIL CAP TO REAR FRONT SIDE RAIL

PLATE

107

UPPER FRONT SUSPENSION MOUNTING CAP & REINFORCEMENT TO UPPER

LOAD BEAM

108

FRONT SUSPENSION UPPER MOUNTING PANEL TO FRONT FENDER SHIELD

109

FRONT WHEELHOUSE TO FRONT SIDE RAIL AND HEADLAMP

110

FRONT SIDE RAIL REINFORCEMENT TO FRONT SIDE RAIL

111

FRONT SUSPENSION CROSSMEMBER BRACKET TO FRONT SIDE RAIL

REINFORCEMENT TO FRONT SIDE RAIL

112

REAR FRONT SIDE RAIL TO REAR FRONT RAIL CAP

113

FRONT SUSPENSION CROSSMEMBER BRACKET TO LOWER RADIATOR SUPPORT

& REAR FRONT SIDE RAIL TO FRONT SIDE RAIL

114

FRONT SUSPENSION UPPER MOUNTING CAP TO MOUNTING PANEL TO UPPER

LOAD BEAM

115

FRONT WHEELHOUSE TO FRONT SIDE RAIL AND HEADLAMP

116

BRAKE BOOSTER REINFORCEMENT TO DASH PANEL & LOWER CONTROL PLENUM

117

DASH PANEL TO LOWER COWL PLENUM & UPPER COWL PLENUM TO COWL

PLENUM CLOSURE

118

UPPER COWL PLENUM AND DASH PANEL TO LOWER COWL PLENUM

119

COWL SIDE PANEL TO DASH PANEL TO LOWER COWL PLENUM

120

FRONT FLOOR PAN TO DASH PANEL

121

LOWER COWL PLENUM TO INNER LOAD BEAM BUMPER ATTACHING

REINFORCEMENT

122

SHOCK TOWER EXTENSION TO DASH PANEL

123

FRONT CONSOLE MOUNTING BRACKET TO FRONT FLOOR PAN

124

SEAT TRACK CROSSMEMBER & FRONT FLOOR PAN TO INNER BODY SIDE SILL

125

FRONT SEAT TRACK CROSSMEMBER TO FRONT FLOOR PAN

126

PARK BRAKE BRACKET & SHIFTER MOUNTING STUDS TO FRONT CONSOLE

MOUNTING BRACKET

127

23 - 214

BODY STRUCTURE

JR

DESCRIPTION

FIGURE

SEAT MOUNTING CROSSMEMBER TO TUNNEL REINFORCEMENT TO FRONT

CONSOLE MOUNTING BRACKET

128

WIRING HARNESS WELD STUDS & FUEL TANK STRAP BRACKET TO REAR FLOOR

PAN

129

CENTER SEAT BELT REINFORCEMENT TO SEAT BELT ANCHOR TO REAR FLOOR

PAN

130

SPARE WHEEL ANCHOR REINFORCEMENT FUEL TANK SUPPORT BRACKET TO

REAR FLOOR PAN

131

WELD STUD TO SEAT BELT ANCHOR REINFORCEMENT & SPARE WHEEL BRACKET

132

REAR SEAT CROSSMEMBER REINFORCEMENT TO REAR FLOOR PAN FRONT

CROSSMEMBER

133

REAR RAIL EXTENSION BODY SIDE APERTURE BRACKET, REAR FLOOR PAN

CROSSMEMBER TO INNER BODY SIDE SILL EXTENSION

134

CENTER FLOOR PAN CROSSMEMBER TO REAR FLOOR PAN SIDE RAIL REAR

EXTENSION TO CENTER FLOOR SIDE RAIL

135

CENTER FLOOR PAN SIDE RAIL TO CENTER SIDE RAIL EXTENSION TO REAR

FLOOR PAN SIDE RAIL

136

CENTER FLOOR REAR SUSPENSION CROSSMEMBER TO CENTER SIDE RAIL

EXTENSION TO REAR SIDE RAIL

137

REAR FLOOR PAN FRONT CROSSMEMBER TO REAR FLOOR PAN TO FRONT

FLOOR PAN

138

FUEL TANK SUPPORT TO REAR SUSPENSION CROSSMEMBER & SIDE RAIL

EXTENSION TO REAR FLOOR PAN

139

REAR SIDE RAIL EXTENSION TO CENTER FLOOR PAN SIDE RAIL & REAR

SUSPENSION CROSSMEMBER TO REAR FLOOR PAN

140

REAR SIDE RAIL & REAR SUSPENSION CROSSMEMBER TO REAR FLOOR PAN

141

INNER SILL EXTENSION TO BODY SIDE APERTURE BRACKET TO REAR FLOOR PAN

142

INNER WINDSHIELD FRAME TO OUTER WINDSHIELD FRAME/HINGE PILLAR

REINFORCEMENT TO SILL BEAM

143

FRONT RAIL REAR CAP TO DASH PANEL TO FLOOR PAN

144

FRONT SIDE RAIL & REAR CAP TO FRONT FLOOR PAN

145

FRONT SEAT BELT ANCHORAGE TO INNER BODY SILL

146

FRONT FLOOR PAN RAIL

147

ENGINE MOUNT TAPPING PLATE & BUMPER EXTENSION TO FRONT SIDE RAIL

148

BUMPER EXTENSION, FRONT RAIL REINFORCEMENT & SPACERS TO FRONT SIDE

RAIL

149

RIGHT UPPER FRONT SUSPENSION MOUNT, UPPER FRONT SUSPENSION MOUNT

150

UPPER FRONT SUSPENSION REINFORCEMENT & UPPER FRONT SUSPENSION

MOUNT TO UPPER FRONT SUSPENSION MOUNT CAP

151

SWAY BAR BRACKET TO SIDE RAIL PLATE & FRONT SIDE RAIL REINFORCEMENT

TO FRONT SIDE RAIL REAR

152

FRONT SIDE RAIL REINFORCEMENT/SWAY BAR BRACKET TO TOPPING PLATE/

FRONT SUSPENSION RETAINER TO FRONT SIDE RAIL PLATE

153

BUMPER EXTENSION TO FRONT BUMPER MOUNTING BRACKET FRONT SIDE RAIL

PLATE TO FRONT SIDE RAIL

154

JR

BODY STRUCTURE

23 - 215

WELD LOCATIONS (Continued)

DESCRIPTION

FIGURE

WINDSHIELD WIPER TAPPING PLATE TO WINDSHIELD WIPER CENTER ATTACHING

PLATE & LOWER WIPER MODULE PLENUM BRACKET

155

WHEELHOUSE DEADENER PANEL & DASH PANEL DEADENER PANEL TO DASH

PANEL

156

PLENUM LOWER SUPPORT PLENUM CLOSURE & WINDSHIELD WIPER SUPPORT

TO LOWER COWL PLENUM

157

HEADLAMP MOUNTING REINFORCEMENT TO HEADLAMP MOUNTING PANEL

158

FRONT FLOOR PAN RAIL EXTENSION & REINFORCEMENT TO FRONT FLOOR PAN

RAIL

159

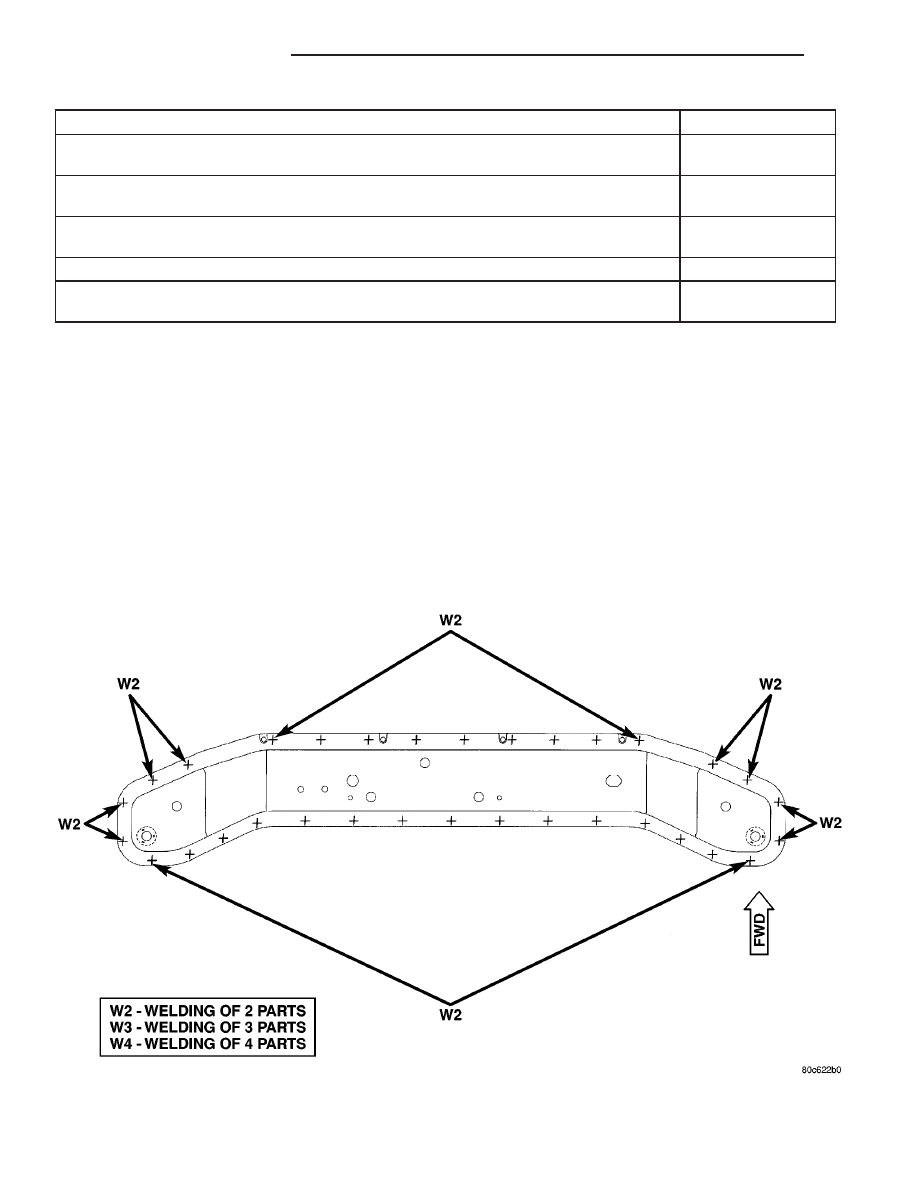

Fig. 102 LOWER RADIATOR CROSSMEMBER, UPPER SUPPORT TO LOWER RADIATOR CROSSMEMBER

LOWER SUPPORT

23 - 216

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
