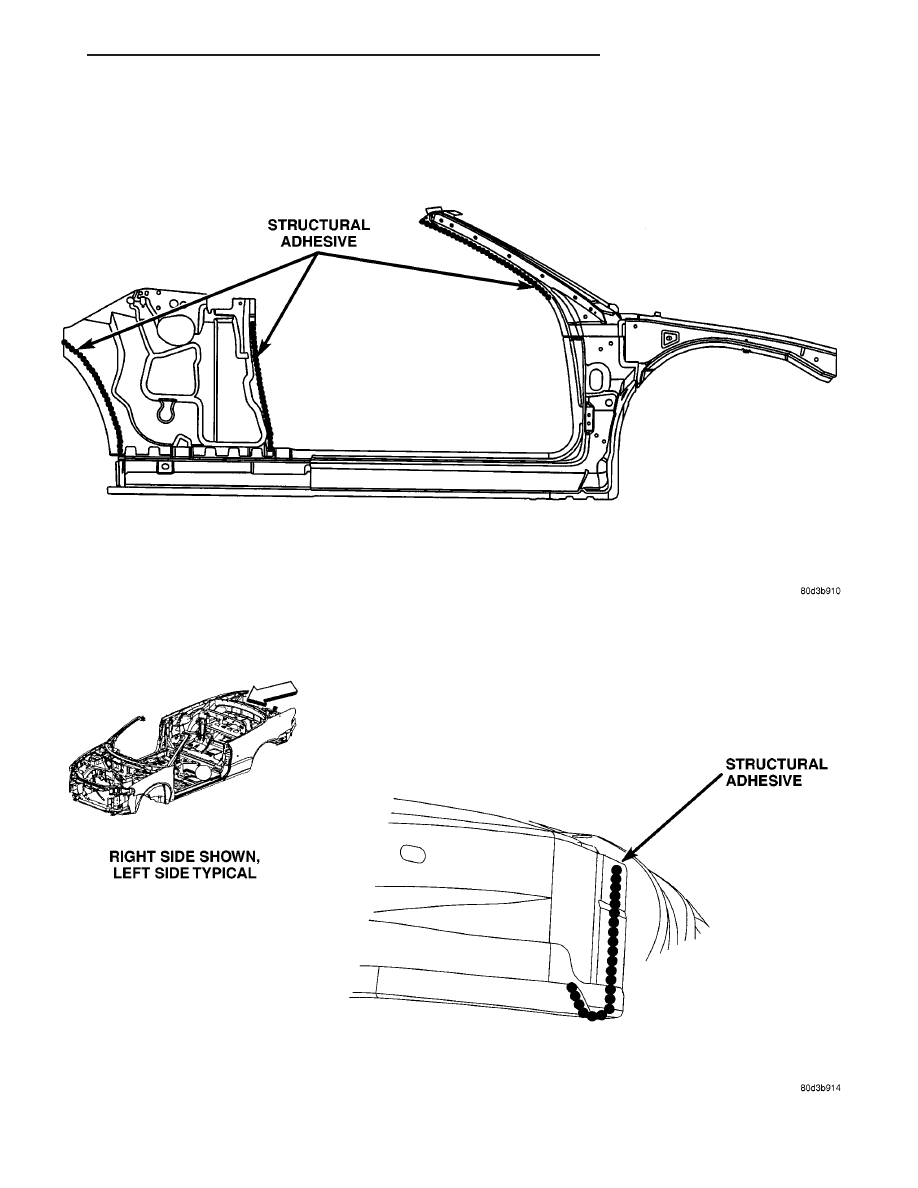

Fig. 89 BODY SIDE APERTURE, INNER QUARTER PANEL & WINDSHIELD FRAME

Fig. 90 REAR HEADER

JR

BODY STRUCTURE

23 - 205

STRUCTURAL ADHESIVE LOCATIONS (Continued)

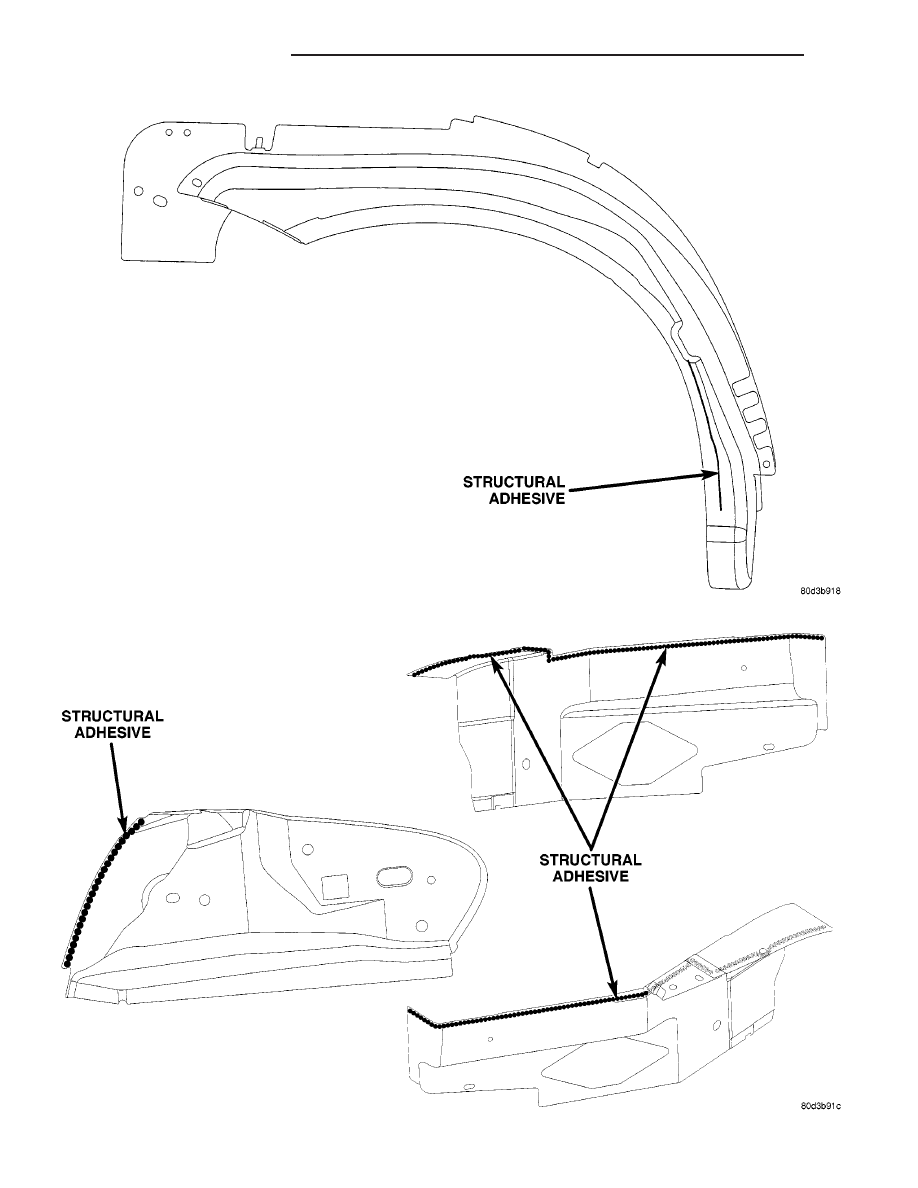

Fig. 91 OUTER WHEELHOUSE

Fig. 92 LOWER QUARTER EXTENSION, TAIL LAMP CAN & OUTER QUARTER FILLER

23 - 206

BODY STRUCTURE

JR

STRUCTURAL ADHESIVE LOCATIONS (Continued)

SPECIFICATIONS - STRUCTURAL ADHESIVE
LOCATIONS - JR-41

INDEX

DESCRIPTION

FIGURE

FRONT AND REAR FLOOR PANS

93

FRONT/REAR FLOOR PAN CROSSMEMBER REINFORCEMENT

94

FRONT FLOOR PAN AND DASH PANEL

95

INNER & OUTER UPPER LOAD PATH BEAMS, HINGE PILLAR REINFORCEMENT

96

INNER WINDSHIELD FRAME

97

ROOF BOW/CENTER PILLAR

98

SIDE SILL REINFORCEMENT TO CENTER PILLAR

99

BAFFLE PLUG COWL PLENUM

100

ROOF PANEL, INNER QUARTER UPPER BODY SIDE APERTURE, UPPER

WINDSHIELD FRAME & BACKLITE FRAME REINFORCEMENT

101

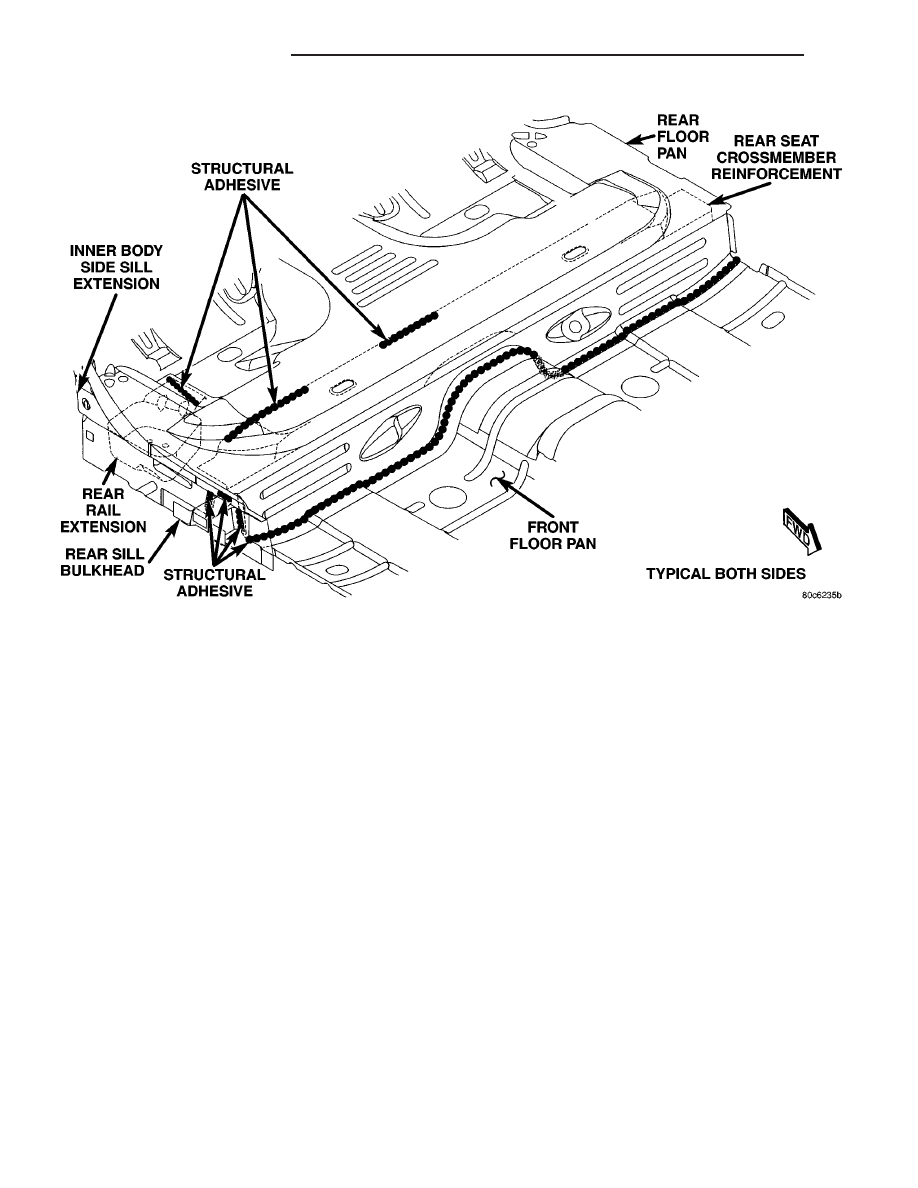

Fig. 93 FRONT AND REAR FLOOR PANS

JR

BODY STRUCTURE

23 - 207

STRUCTURAL ADHESIVE LOCATIONS (Continued)

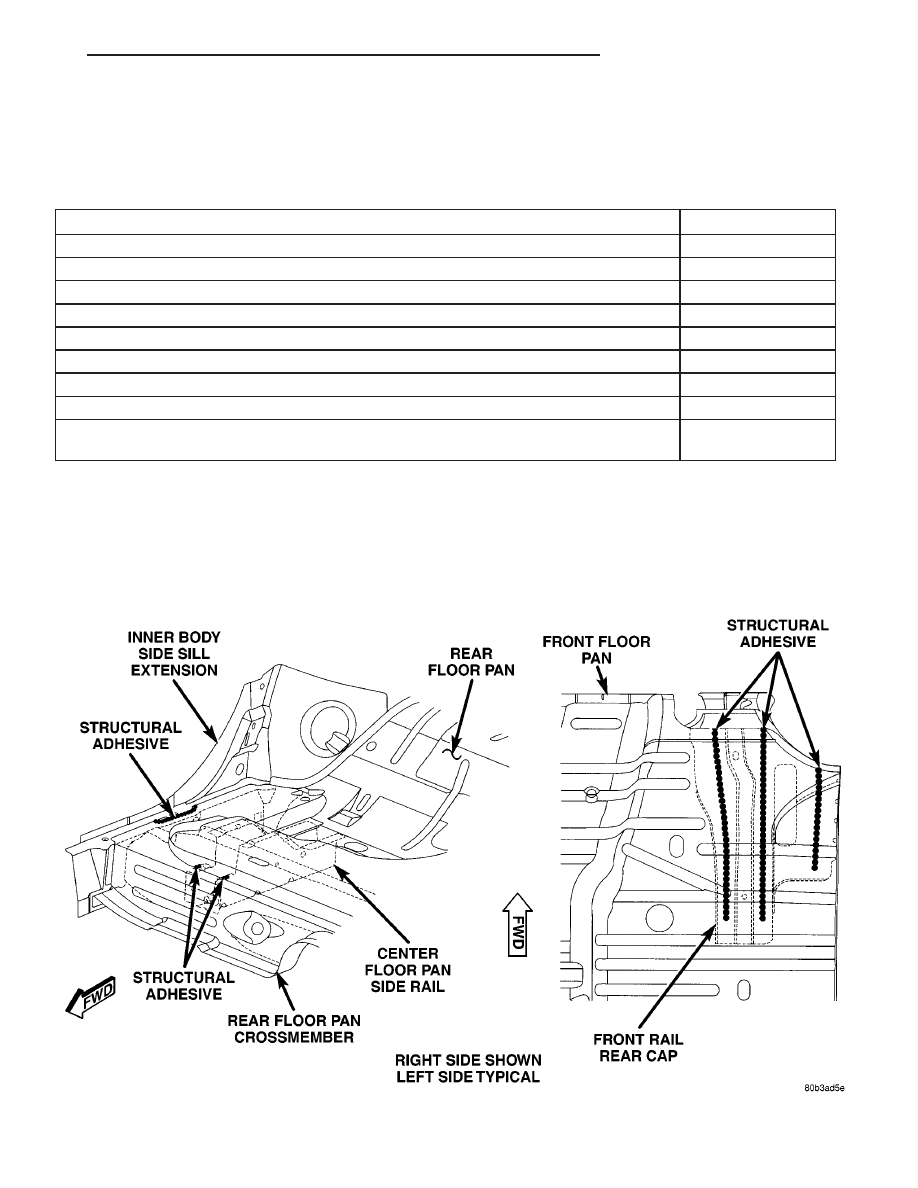

Fig. 94 FRONT/REAR FLOOR PAN CROSSMEMBER REINFORCEMENT

23 - 208

BODY STRUCTURE

JR

STRUCTURAL ADHESIVE LOCATIONS (Continued)
