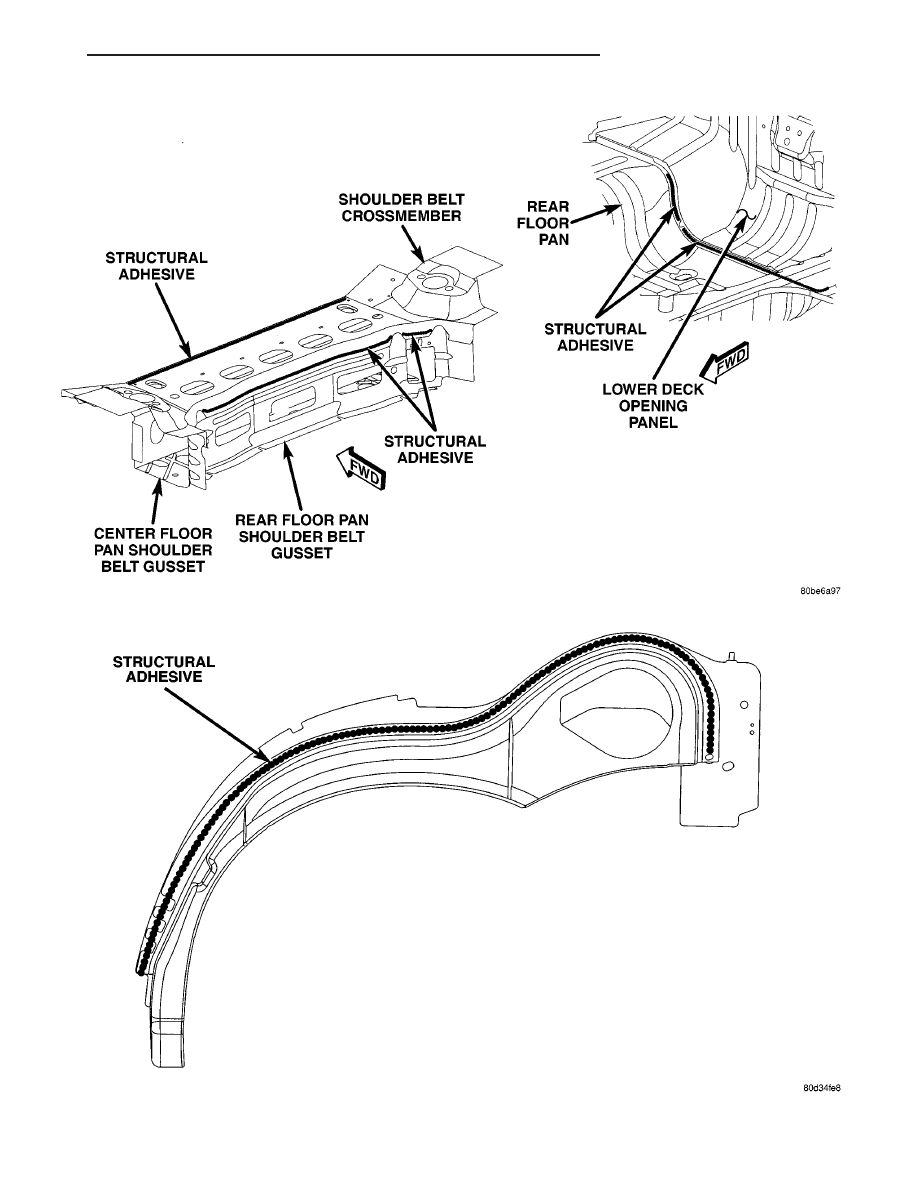

Fig. 81 LOWER DECK PANEL, REAR FLOOR PAN AND REAR SHOULDER BELT CROSSMEMBER

Fig. 82 WHEELHOUSE LEFT OUTER PANEL

JR

BODY STRUCTURE

23 - 201

STRUCTURAL ADHESIVE LOCATIONS (Continued)

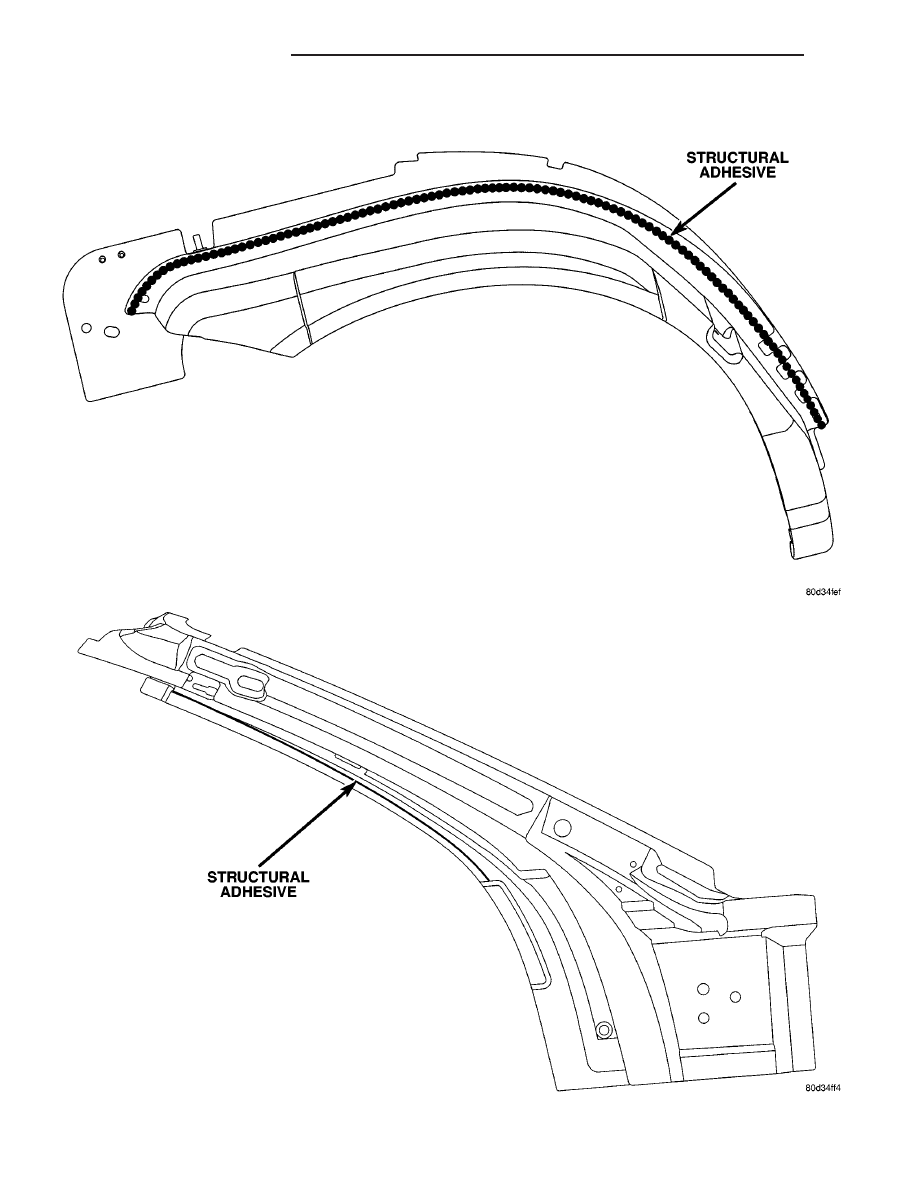

Fig. 83 WHEELHOUSE RIGHT OUTER PANEL

Fig. 84 OPENING INNER FRAME RIGHT/LEFT

23 - 202

BODY STRUCTURE

JR

STRUCTURAL ADHESIVE LOCATIONS (Continued)

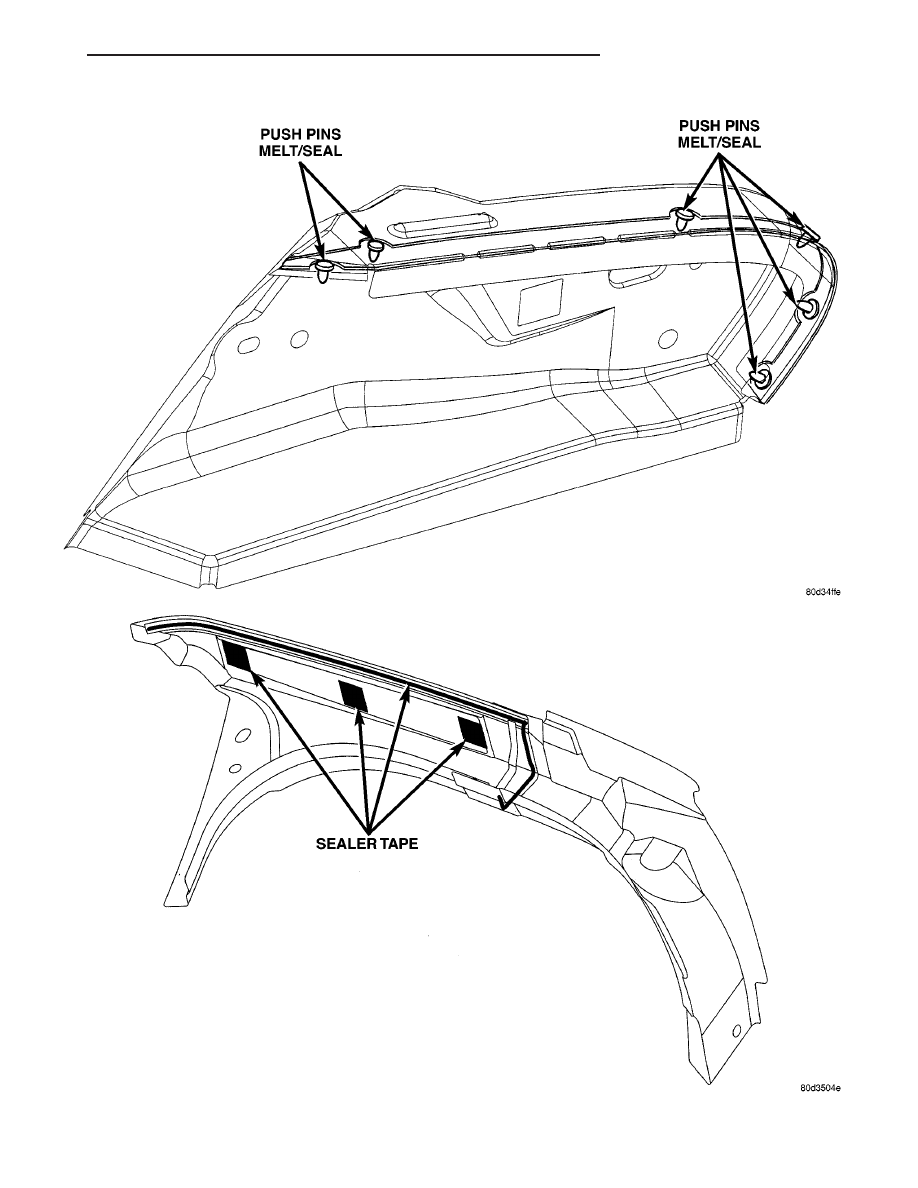

Fig. 85 PUSH PINS MELT SEAL

Fig. 86 QUARTER OUTER PANEL TROUGH

JR

BODY STRUCTURE

23 - 203

STRUCTURAL ADHESIVE LOCATIONS (Continued)

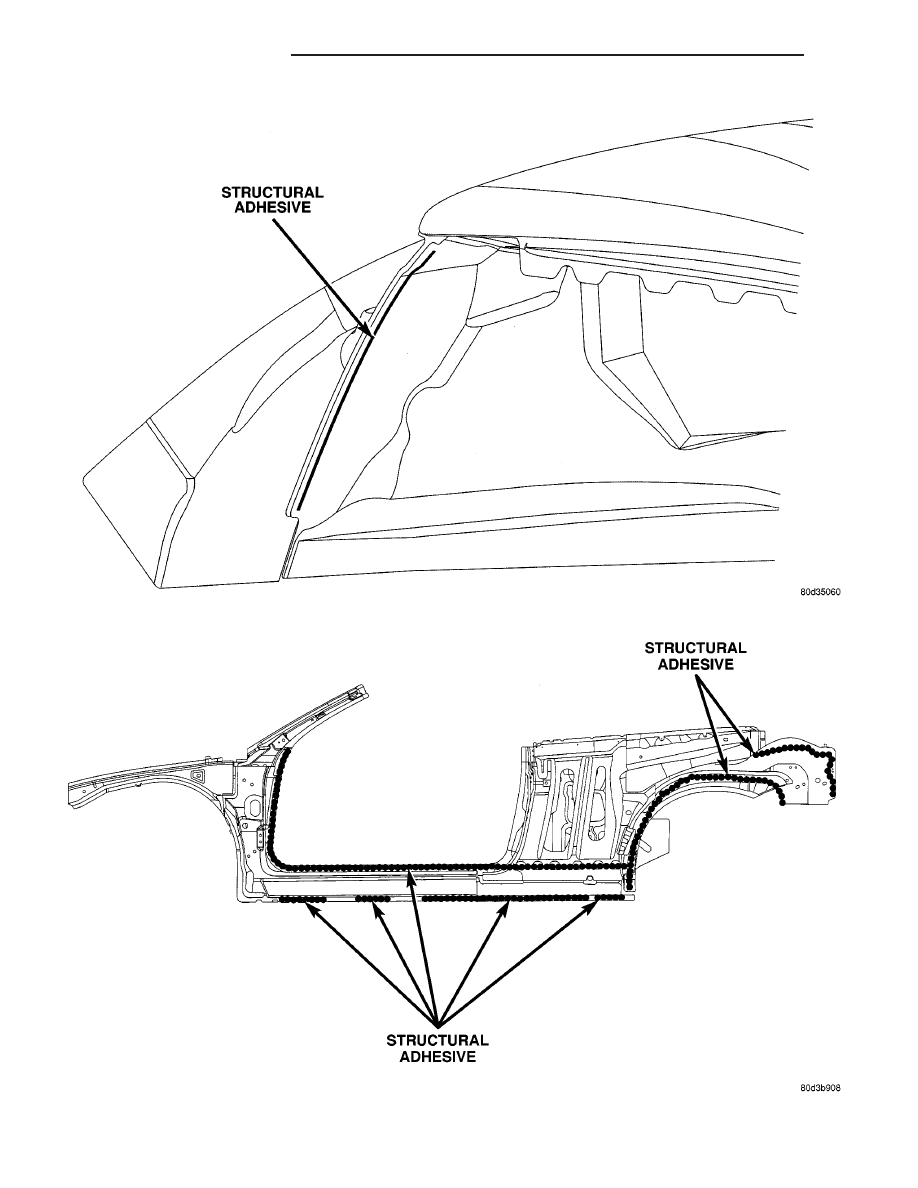

Fig. 87 QUARTER OUTER PANEL SUB

Fig. 88 INNER BODY SIDE APERTURE

23 - 204

BODY STRUCTURE

JR

STRUCTURAL ADHESIVE LOCATIONS (Continued)
