Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 699

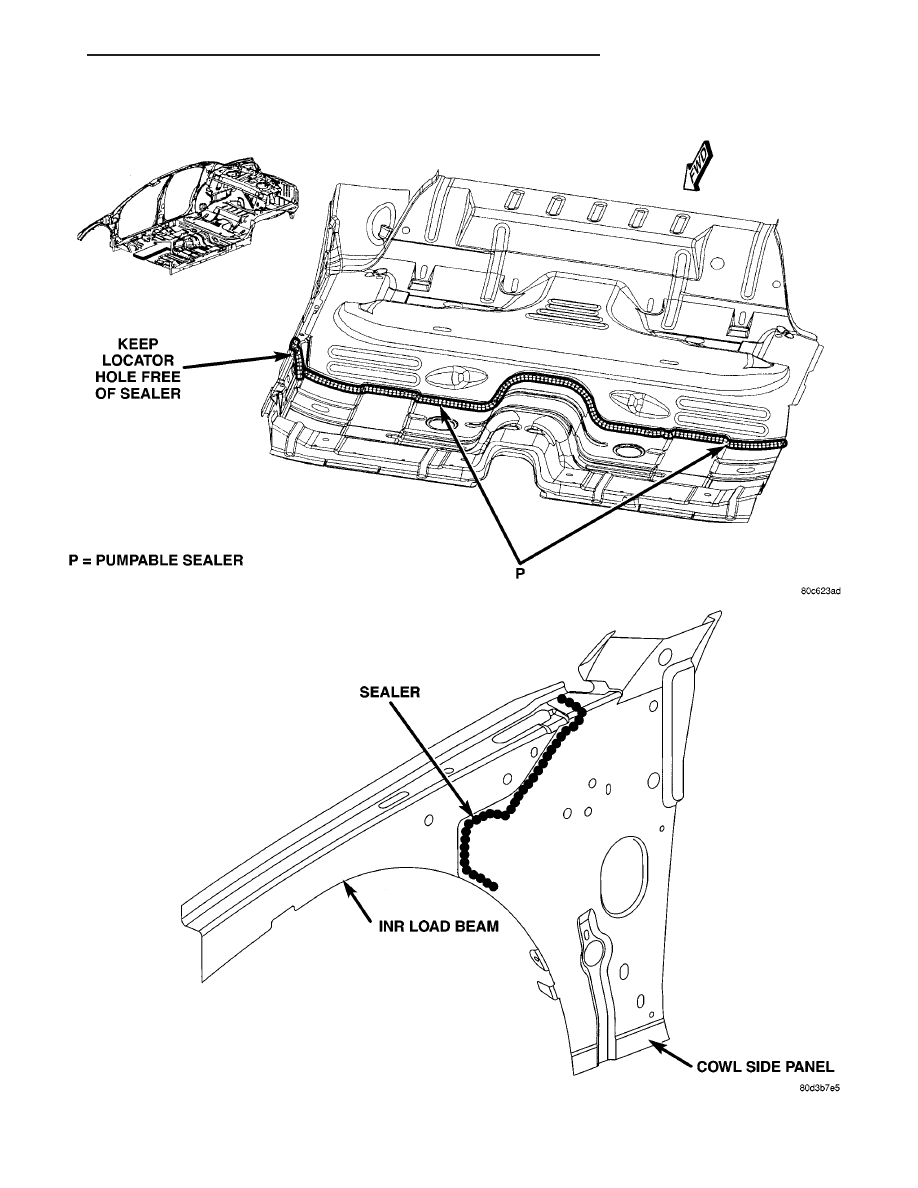

Fig. 70 FRONT FLOOR PAN TO REAR FLOOR PAN

Fig. 71 INNER UPPER LOAD BEAM & COWL SIDE PANEL

JR

BODY STRUCTURE

23 - 193

SEALER LOCATIONS (Continued)

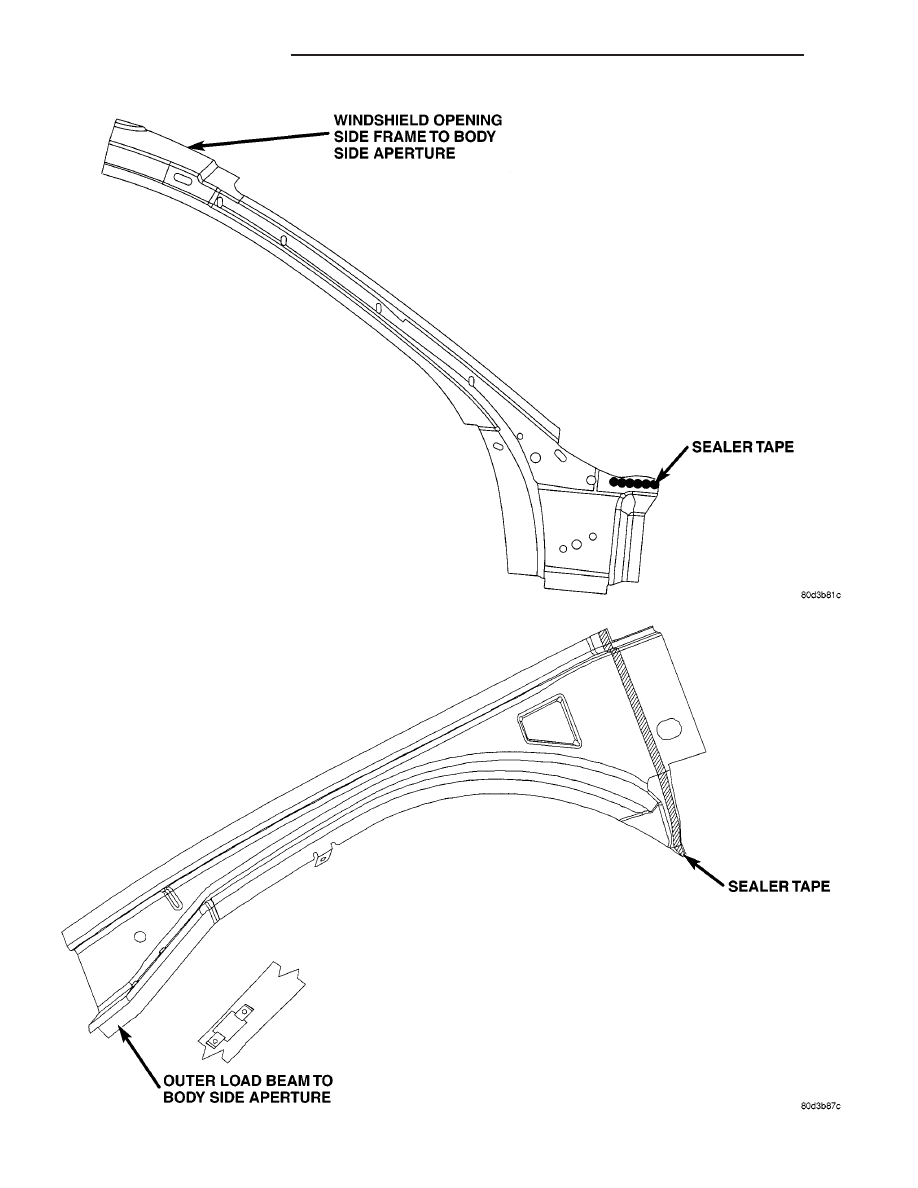

Fig. 72 WINDSHIELD OPENING SIDE FRAME & BODY SIDE APERTURE

Fig. 73 OUTER UPPER LOAD BEAM & BODY SIDE APERTURE

23 - 194

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)

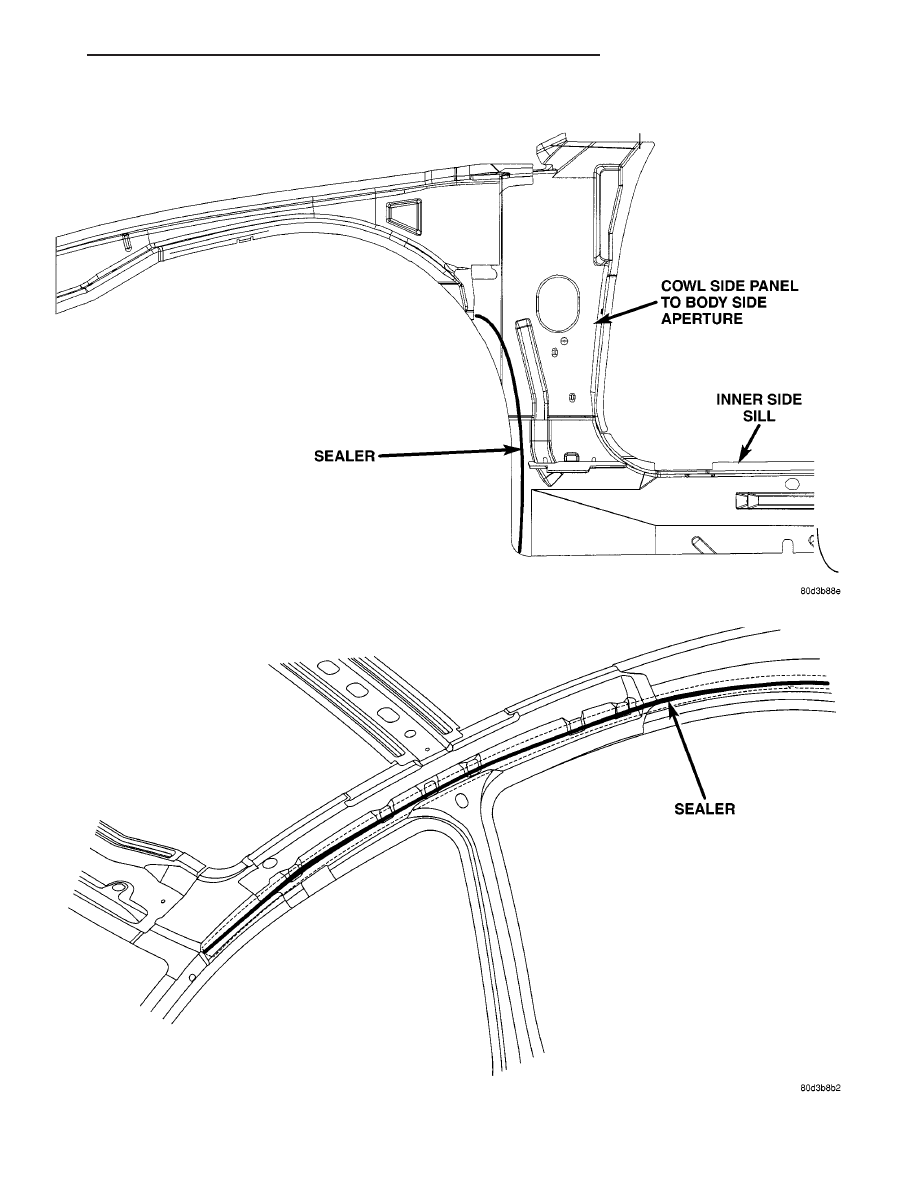

Fig. 74 COWL SIDE PANEL, BODY SIDE APERTURE & INNER SIDE SILL

Fig. 75 ROOF SUPPORT, DRIP RAIL & ROOF PANEL

JR

BODY STRUCTURE

23 - 195

SEALER LOCATIONS (Continued)

STRUCTURAL ADHESIVE
LOCATIONS

SPECIFICATIONS

SPECIFICATIONS - STRUCTURAL ADHESIVE
LOCATIONS - JR-27

INDEX

DESCRIPTION

FIGURE

FRONT AND REAR FLOOR PANS

76

FRONT FLOOR PAN AND DASH PANEL

77

FRONT FLOOR PAN, COWL SIDE PANEL AND INNER BODY SIDE SILL

78

REAR FLOOR PAN

79

INNER QUARTER PANEL AND INNER REAR WHEELHOUSE

80

LOWER DECK PANEL, REAR FLOOR PAN AND REAR SHOULDER BELT

CROSSMEMBER

81

WHEELHOUSE LEFT OUTER PANEL

82

WHEELHOUSE RIGHT OUTER PANEL

83

OPENING INNER FRAME RIGHT/LEFT

84

PUSH PINS MELT SEAL

85

QUARTER OUTER PANEL TROUGH

86

QUARTER OUTER PANEL SUB

87

INNER BODY SIDE APERTURE

88

BODY SIDE APERTURE, INNER QUARTER PANEL & WINDSHIELD FRAME

89

REAR HEADER

90

OUTER WHEELHOUSE

91

LOWER QUARTER EXTENSION, TAIL LAMP CAN & OUTER QUARTER FILLER

92

23 - 196

BODY STRUCTURE

JR
