Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 705

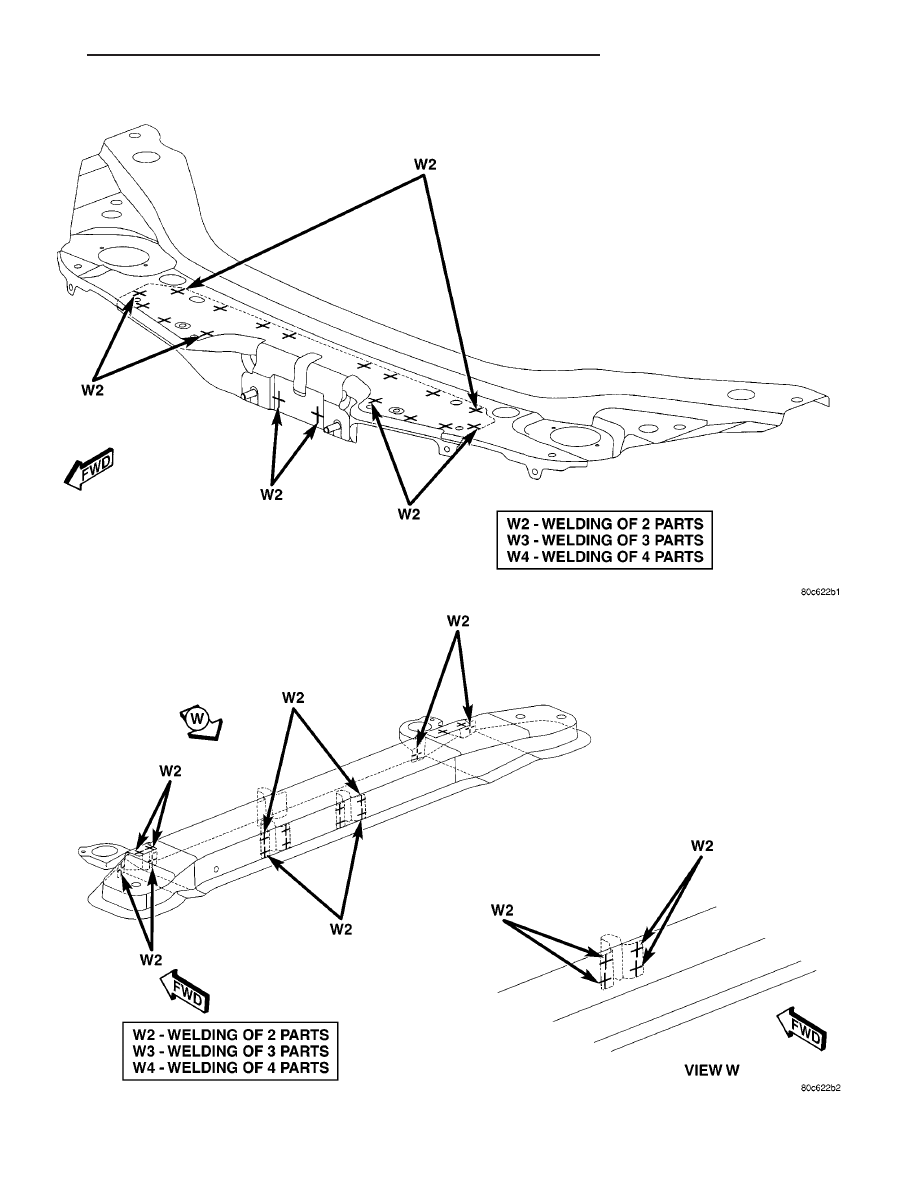

Fig. 103 UPPER RADIATOR MOUNTING CROSSMEMBER TO HOOD LATCH REINFORCEMENT

Fig. 104 FRONT ENGINE MOUNT SUPPORTS & RADIATOR BRACKET SUPPORT TO LOWER RADIATOR

CROSSMEMBER

JR

BODY STRUCTURE

23 - 217

WELD LOCATIONS (Continued)

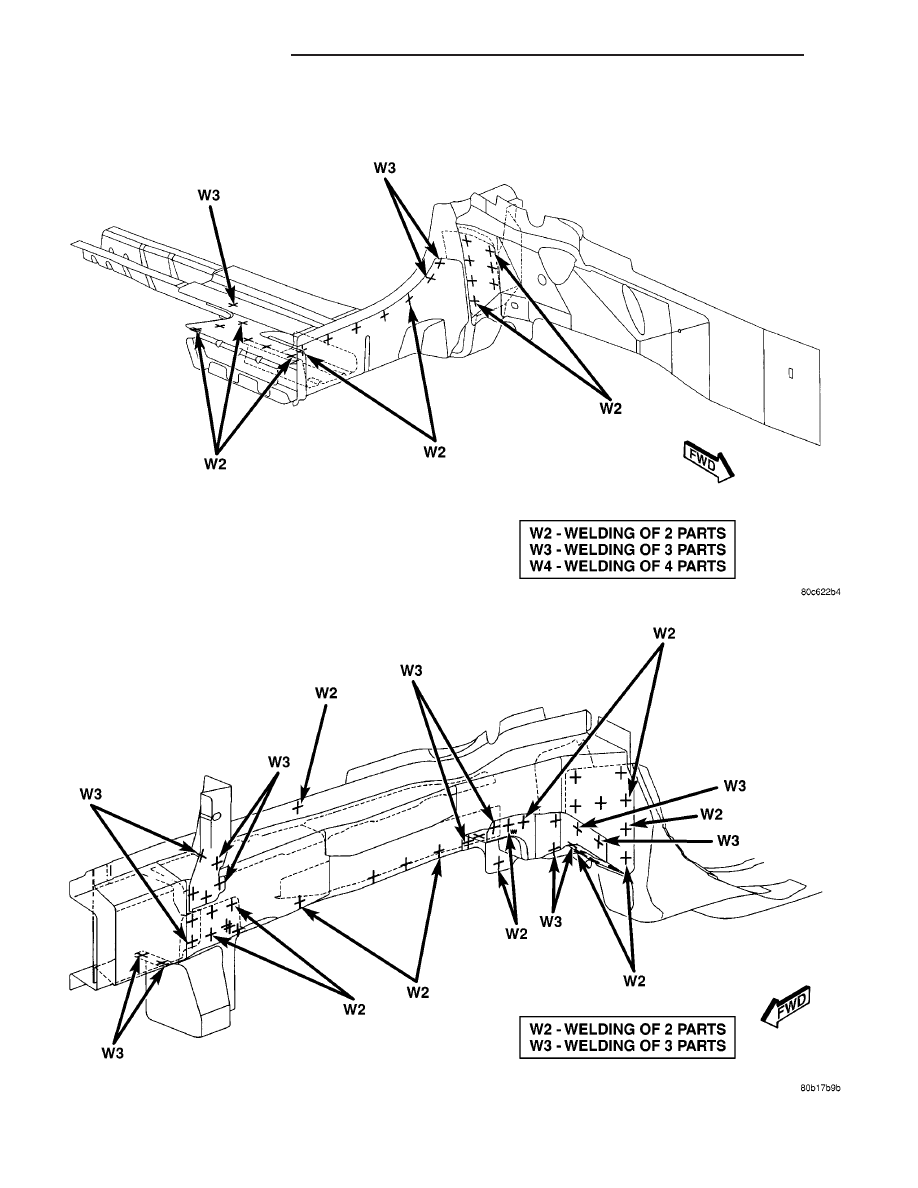

Fig. 105 REAR FRONT SIDE RAIL TO REAR FRONT RAIL CAP TO SILL REINFORCEMENT

Fig. 106 BUMPER EXTENSION, HEADLAMP SUPPORT RAIL, TO REAR FRONT SIDE RAIL

23 - 218

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

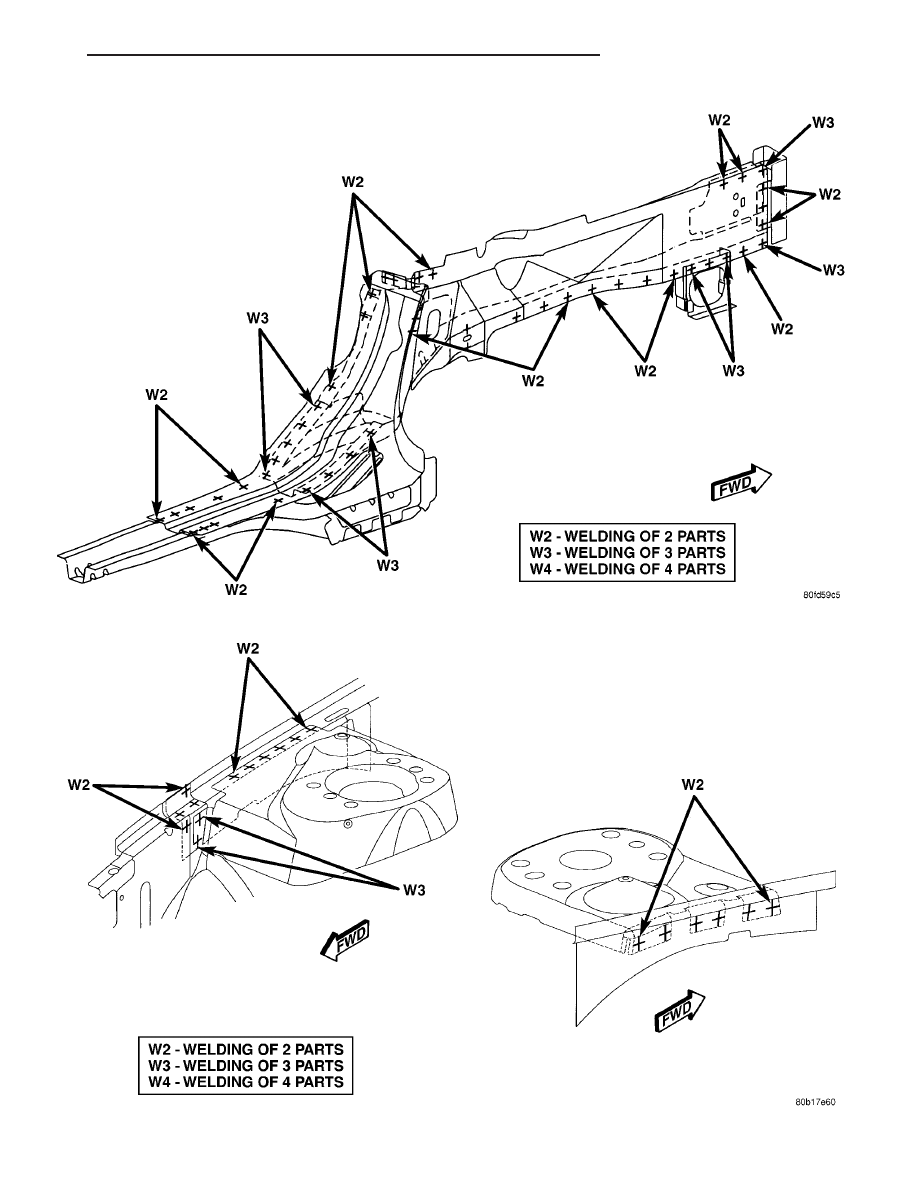

Fig. 107 REAR FRONT SIDE RAIL TO REAR FRONT RAIL CAP TO REAR FRONT SIDE RAIL PLATE

Fig. 108 UPPER FRONT SUSPENSION MOUNTING CAP & REINFORCEMENT TO UPPER LOAD BEAM

JR

BODY STRUCTURE

23 - 219

WELD LOCATIONS (Continued)

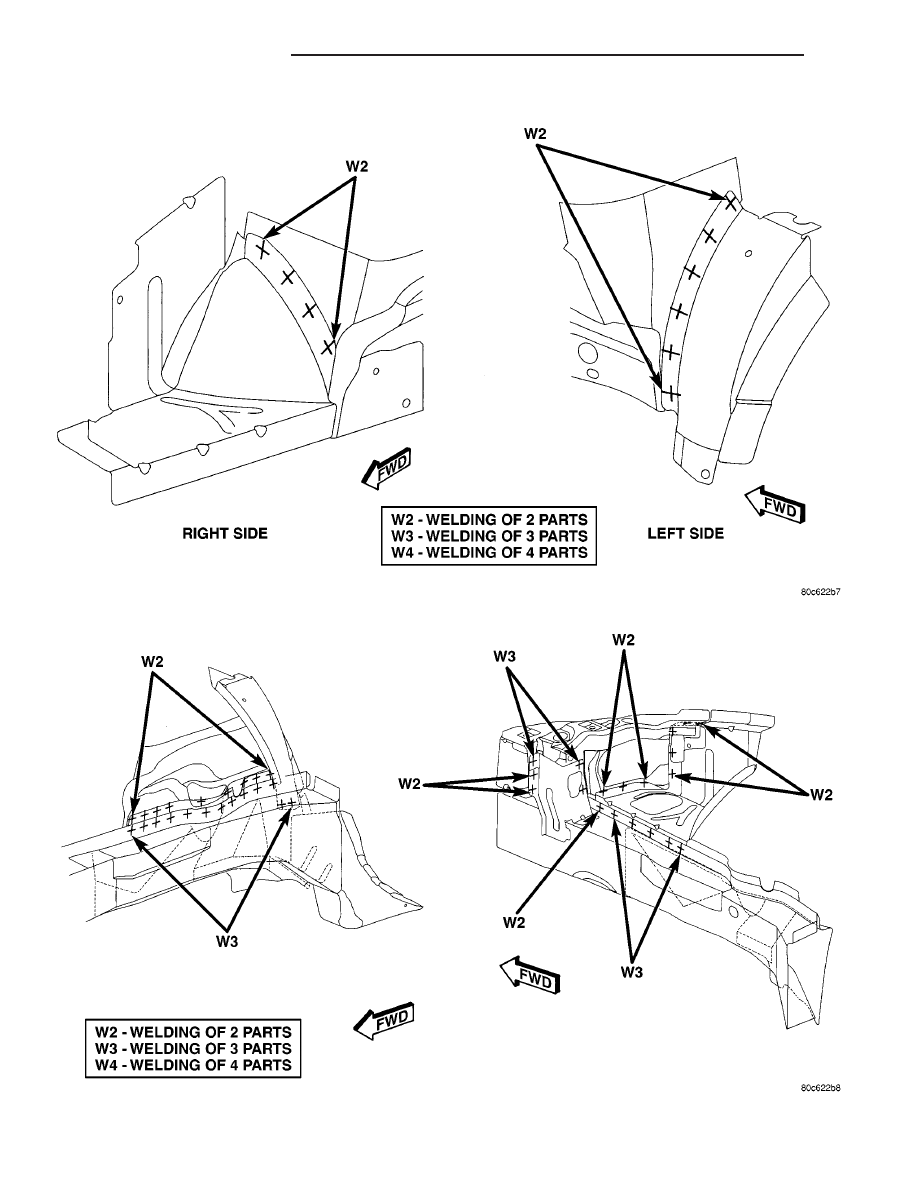

Fig. 109 FRONT SUSPENSION UPPER MOUNTING PANEL TO FRONT FENDER SHIELD

Fig. 110 FRONT WHEELHOUSE TO FRONT SIDE RAIL AND HEADLAMP

23 - 220

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
