Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 670

INSTRUMENT PANEL
INBOARD BEZEL

REMOVAL

(1) Remove instrument panel center bezel. Refer to

Body, Instrument Panel, Instrument Panel Center
Bezel, Removal.

(2) Remove the one retaining screw located on the

left side of the center stack, behind the center bezel
(Fig. 8).

(3) Using a trim stick (special tool #C-4755) or

equivalent, gently pry out on the instrument panel
inboard bezel and remove.

INSTALLATION

(1) Position the instrument panel inboard bezel

over the retaining slots and firmly snap into place
(Fig. 8).

(2) Install the one retaining screw located on the

left side of the center stack, behind the center bezel.

(3) Install the instrument panel center bezel. Refer

to Body, Instrument Panel, Instrument Panel Center
Bezel, Installation.

INSTRUMENT PANEL
OUTBOARD BEZEL

REMOVAL

(1) Disconnect and isolate the battery negative

remote cable.

(2) Using a trim stick (special tool #C-4755) or

equivalent, gently pry out on the instrument panel
outboard switch bezel (Fig. 9).

(3) Disconnect the wire connector.
(4) Remove bezel from vehicle.
(5) Push in the sides of the power mirror switch to

release it from the bezel.

INSTALLATION

(1) Place the power mirror switch into the out-

board switch bezel and firmly snap into place (Fig.
9).

(2) Connect the wire connector.
(3) Position the instrument panel outboard switch

bezel over retaining slots and firmly snap into place.

(4) Connect the battery negative remote cable.

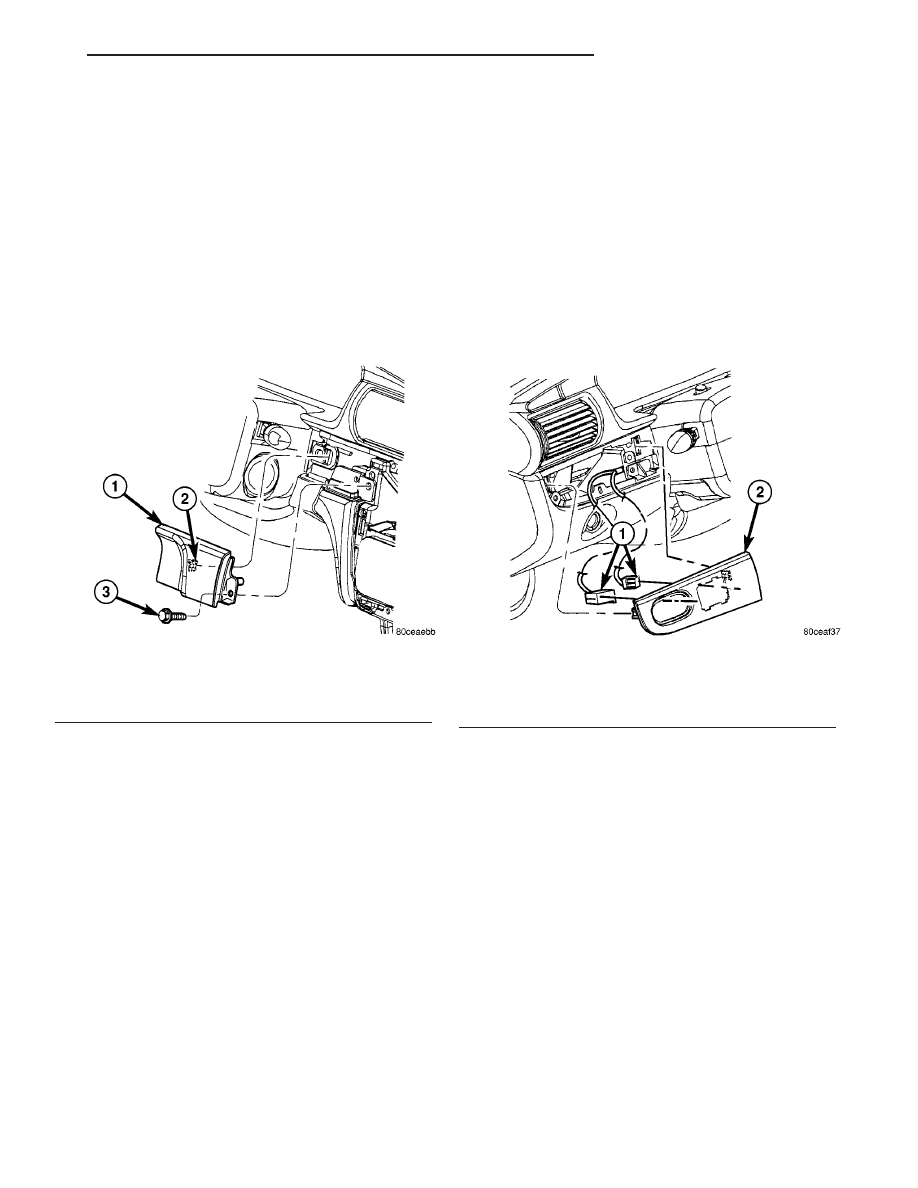

Fig. 8 INSTRUMENT PANEL INBOARD BEZEL

1 - INBOARD BEZEL
2 - CLIP
3 - SCREW

Fig. 9 INSTRUMENT PANEL OUTBOARD SWITCH

BEZEL

1 - WIRE CONNECTORS
2 - OUTBOARD SWITCH BEZEL

JR

INSTRUMENT PANEL

23 - 77

INSTRUMENT PANEL TOP
COVER

REMOVAL

(1) Remove A-pillar trim. Using a trim stick (spe-

cial tool #C-4755) or equivalent, gently pry out and
remove.

(2) Using a trim stick, disengage clips holding rear

edge of top cover to instrument panel (Fig. 10).

NOTE: The Instrument Panel Top Cover may be
hard to unsnap from the instrument panel. Be sure
not to mar, scuff, or damage the instrument panel
pad.

(3) Pull top cover rearward to disengage hooks

holding front of top cover to instrument panel.

(4) Remove top cover from vehicle.

INSTALLATION

(1) Place instrument panel top cover in position on

vehicle (Fig. 10).

(2) Push top cover forward to engage hooks to hold

front of top cover to instrument panel.

(3) Engage clips to hold rear edge of top cover to

instrument panel.

(4) Pull top cover rearward as you firmly push

down and snap into place.

(5) Install A-pillar trim.

LEFT LOWER INSTRUMENT
PANEL TRIM

REMOVAL

(1) Using a trim stick (special tool #C-4755) or

equivalent, gently pry out on the left instrument
panel end cover and remove from vehicle (Refer to 23
-

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL END CAP - REMOVAL).

(2) Using a trim stick or equivalent, gently pry out

on the power mirror switch bezel, disconnect the
switch connector and remove.

(3) Remove the five screws to the left lower instru-

ment panel trim, Disengage one wiring connector to
deck lid release and remove bezel from vehicle.

INSTALLATION

(1) Connect the deck lid release switch connector.
(2) Position the left lower instrument panel trim

over the retaining slots and firmly push into place.

(3) Install the five screws to the left lower instru-

ment panel trim.

(4) Connect the power mirror switch connector and

position the bezel over the retaining slots and firmly
snap into place.

(5) Position the left instrument panel end cover

over the retaining slots and firmly snap into place
(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL END CAP - INSTALLATION).

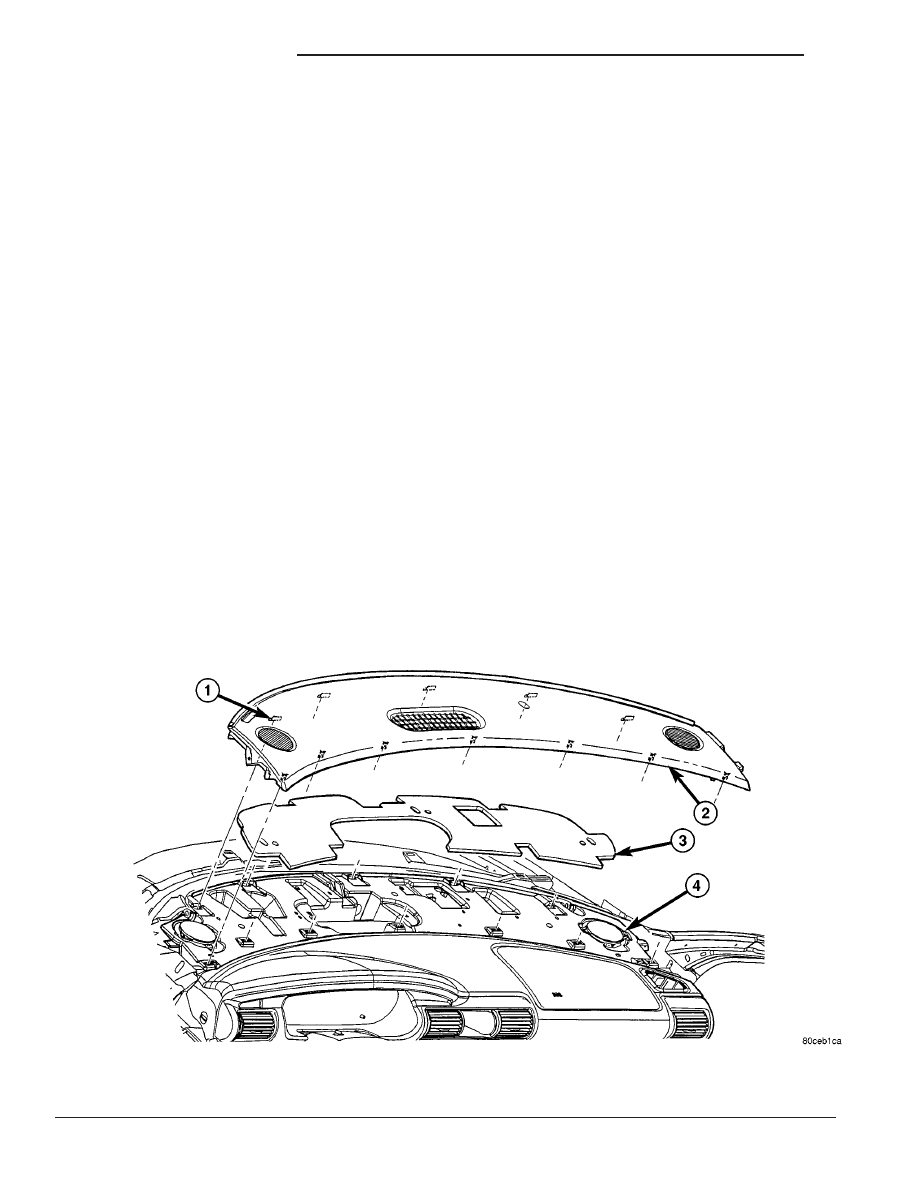

Fig. 10 INSTRUMENT PANEL TOP COVER

1 - CLIPS
2 - INSTRUMENT PANEL TOP COVER

3 - INSTRUMENT PANEL PAD
4 - INSTRUMENT PANEL ASSEMBLY

23 - 78

INSTRUMENT PANEL

JR

LEFT LOWER INSTRUMENT
SILENCER PANEL

REMOVAL

(1) Remove end cap.
(2) Remove power mirror switch bezel.
(3) Disconnect wirer connector from power mirror

switch.

(4) Remove five screws to the left lower instru-

ment panel trim and disconnect wire connector.

(5) Remove push in fastener and stamp nut (Fig.

11)

(6) Using rearward motion pull the left lower

silencer

panel

from

the

instrument

panel

and

remove.

INSTALLATION

(1) Position silencer panel over HVAC stud (Fig.

11).

(2) Install stamp nut and install push in fastener.
(3) Connect deck lid release wire connector.
(4) Position the left lower instrument panel trim

over the retaining slots and firmly push into place.

(5) Install five screws attaching left lower instru-

ment panel trim.

(6) Connect power mirror switch wire connector.
(7) Install instrument panel bezel.
(8) Install end cap.

RIGHT LOWER SILENCER
PANEL

REMOVAL

(1) Remove the attaching stamp nut (Fig. 12).
(2) Using a trim stick gently pry out silencer panel

from lower right trim bezel.

(3) Remove panel from the instrument panel.

INSTALLATION

(1) Place right lower silencer panel into position

(Fig. 12).

(2) Push firmly into place.
(3) Install attaching stamp nut.

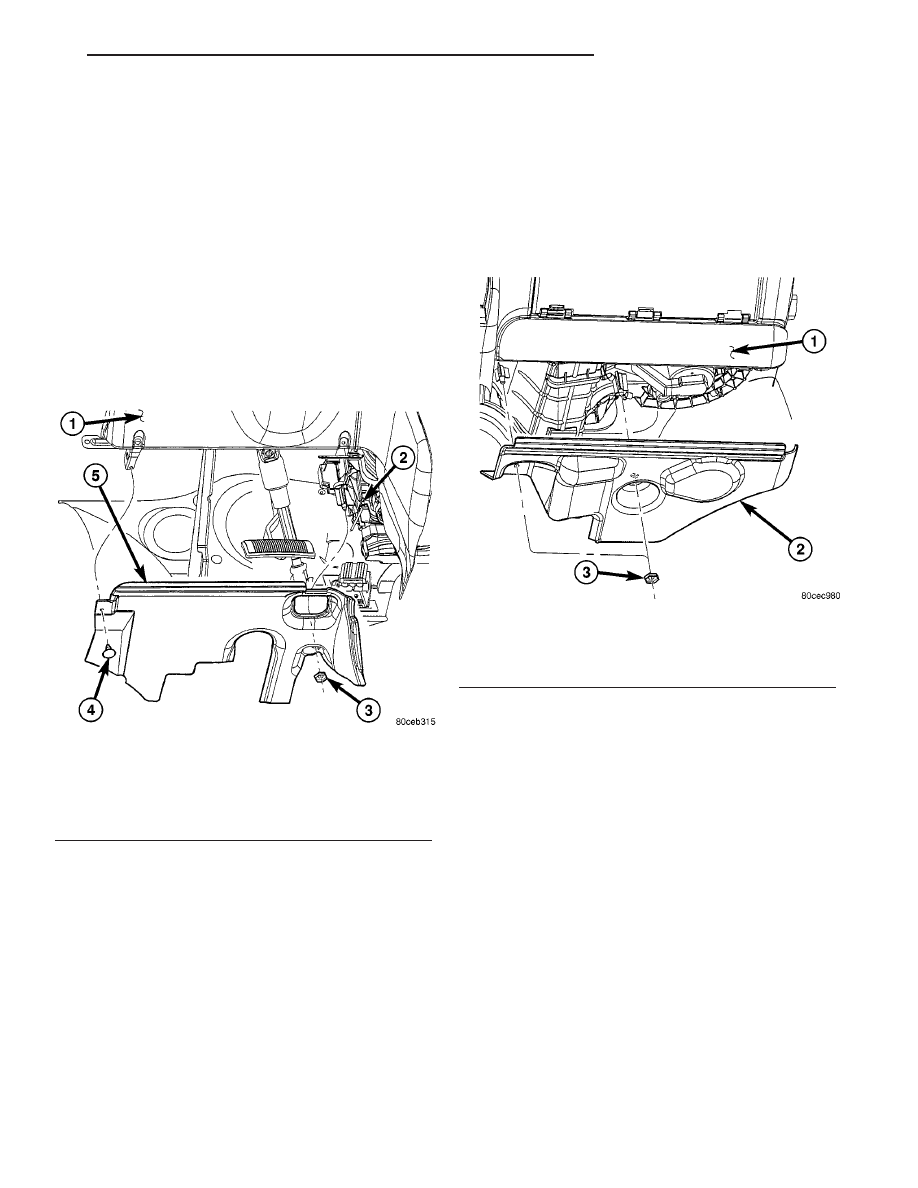

Fig. 11 LEFT LOWER SILENCER PANEL

1 - LEFT LOWER INSTRUMENT PANEL TRIM
2 - HVAC SILENCER ATTACHING STUD
3 - STAMP NUT
4 - PUSH IN FASTENER
5 - LEFT LOWER SILENCER PANEL

Fig. 12 RIGHT LOWER SILENCER PANEL

1 - RIGHT LOWER TRIM BEZEL
2 -RIGHT LOWER SILENCER PANEL
3 - STAMP NUT

JR

INSTRUMENT PANEL

23 - 79

RIGHT INSTRUMENT PANEL
TRIM BEZEL

REMOVAL

(1) Remove instrument panel center bezel. (Refer

to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL CENTER BEZEL - REMOVAL)

(2) Remove the one retaining screw located on the

right side of the center stack, behind the center bezel
(Fig. 13).

(3) Using a trim stick (special tool #C-4755) or

equivalent, gently pry out on the right instrument
panel trim bezel and remove.

INSTALLATION

(1) Position the right instrument panel trim bezel

over retaining slots and firmly snap into place (Fig.
13).

(2) Install the one retaining screw located on the

right side of the center stack, behind the center
bezel.

(3) Install the instrument panel center bezel.

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL CENTER BEZEL - INSTALLA-
TION).

RIGHT LOWER INSTRUMENT
PANEL TRIM

REMOVAL

(1) Disconnect and isolate the battery negative

remote cable.

(2) Remove one screw to shift knob and transmis-

sion range indicator bezel from floor console.

(3) Remove floor console (Refer to 23 - BODY/IN-

TERIOR/FLOOR CONSOLE - REMOVAL).

(4) Remove instrument panel kick shield (Refer to

23 - BODY/INSTRUMENT PANEL/KNEE BLOCKER
- REMOVAL).

(5) Remove right and left instrument panel end

cover (Refer to 23 - BODY/INSTRUMENT PANEL/
INSTRUMENT PANEL END CAP - REMOVAL).

(6) Remove left lower instrument panel trim (Refer

to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL TRIM - REMOVAL).

(7) Remove instrument panel center bezel (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL CENTER BEZEL - REMOVAL).

(8) Remove instrument panel inboard bezel and

outboard bezel (Refer to 23 - BODY/INSTRUMENT
PANEL/INSTRUMENT PANEL TRIM - REMOVAL)
(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL TRIM - REMOVAL).

(9) Remove right instrument panel trim bezel

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL TRIM - REMOVAL).

(10) Remove instrument panel cluster bezel (Refer

to 23 - BODY/INSTRUMENT PANEL/CLUSTER
BEZEL - REMOVAL).

(11) Remove CD changer Trim Bezel, CD player,

and CD support bracket (if equipped) (Refer to 23 -
BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TRIM - REMOVAL).

(12) Remove radio.
(13) Unsnap right a/c barrel and remove a/c hous-

ing.

(14) Remove glove box (Refer to 23 - BODY/IN-

STRUMENT PANEL/GLOVE BOX - REMOVAL).

(15) Remove 13 screws and remove panel.
(16) Remove cubby bin mat (if equipped).

INSTALLATION

(1) Install new right lower trim panel onto instru-

ment panel beam assembly.

(2) Attach five screws around glove box opening.

Note the lower right hand screw must be installed
first to properly align glove box door.

(3) Attach one screw on right outboard end.
(4) Attach two screws above glove box door open-

ing.

(5) Attach two screws below radio opening.

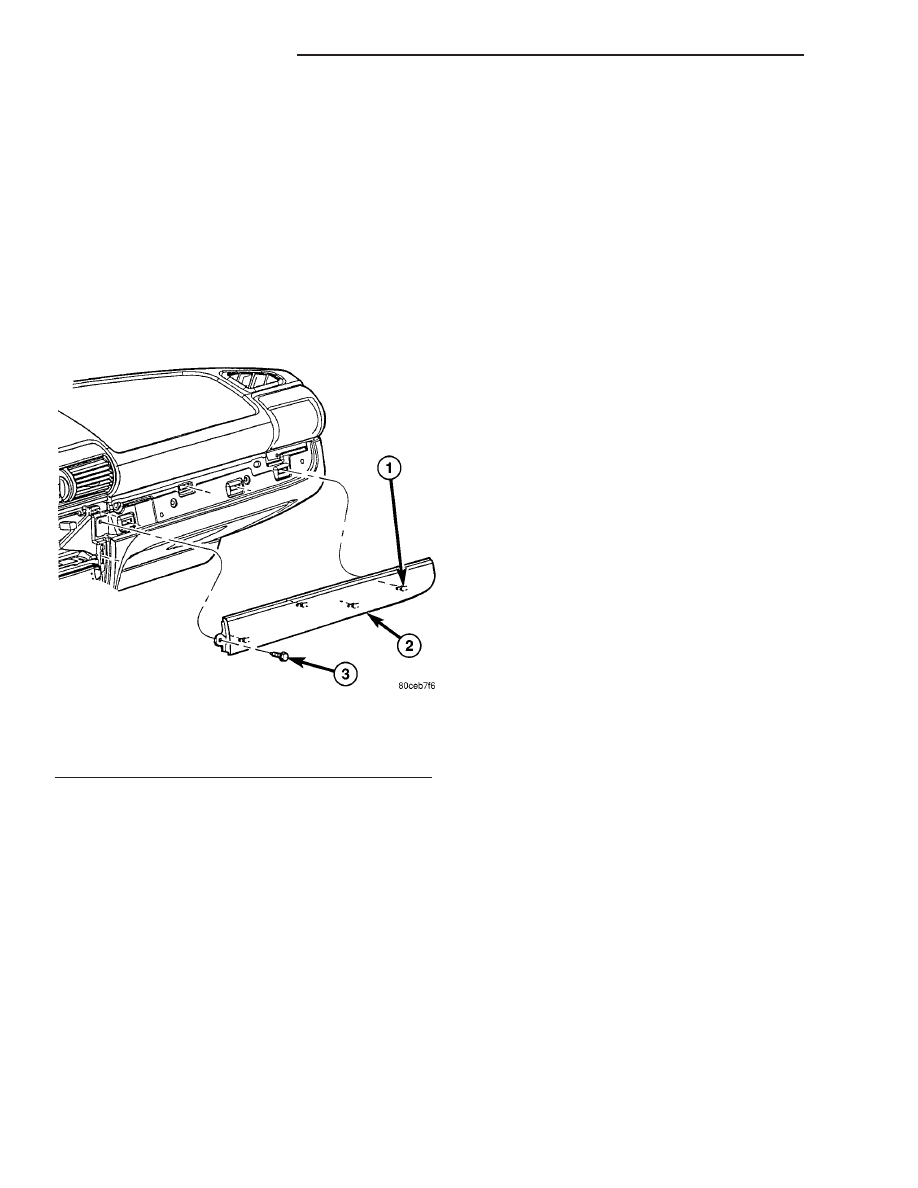

Fig. 13 RIGHT INSTRUMENT PANEL TRIM BEZEL

1 - CLIP
2 - RIGHT INSTRUMENT PANEL TRIM PANEL
3 - SCREW

23 - 80
