(13) Disconnect the console wiring connectors and

unclip the push in fasteners.

(14) Using a trim stick or equivalent, gently pry

up on and remove the right sill plate.

(15) Remove the two screws to the right cowl kick

panel and remove from vehicle (Refer to 23 - BODY/
INTERIOR/COWL TRIM - REMOVAL).

(16) Using a trim stick or equivalent, gently pry

out on the right end cover and remove from vehicle
(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL END CAP - REMOVAL).

(17) Using a trim stick or equivalent, gently pry

out on the right A-pillar trim and remove from vehi-
cle (Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM
- REMOVAL).

(18) Open the glove box. Pinch in on the sides and

drop to the floor. Pull down to disengage hinges.

(19) Disconnect the right door harness connectors

located within the A-pillar.

(20) Remove the four right A-pillar instrument

panel retainers.

(21) Remove the right silencer.
(22) Remove the one right side, center instrument

panel support bolt.

(23) Using a trim stick or equivalent, gently pry

up on and remove the left sill plate (Refer to 23 -
BODY/INTERIOR/DOOR SILL TRIM - REMOVAL).

(24) Remove the two screws to the left cowl kick

panel and remove from vehicle.

(25) Using a trim stick or equivalent, gently pry

out on the left end cover and remove from vehicle
(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL END CAP - REMOVAL).

(26) Using a trim stick or equivalent, gently pry

out on the left A-pillar trim and remove from vehicle
(Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM -
REMOVAL).

(27) Disconnect the left door harness connectors

located within the A-pillar.

(28) Remove the four left A-pillar instrument panel

retainers.

(29) Remove five screws and one wire connector to

left lower instrument panel trim bezel (Refer to 23 -
BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TRIM - REMOVAL).

(30) Remove the left silencer.
(31) Remove the one left side, center instrument

panel support bolt.

(32) Remove one bolt to the left side support strut

to bulkhead.

(33) Disconnect the junction block wiring connec-

tors.

(34) Remove two screws to the steering column

shrouds and remove.

(35) Disconnect all the column wiring and unclip

the harness from the steering column.

(36) Disconnect the transmission shift interlock

and wire connector.

(37) Remove the four steering column retaining

bolts and drop column to floor.

(38) Using a trim stick or equivalent, pry up on

the rear of the top cover and pull rearward as you lift
off of instrument panel (Refer to 23 - BODY/IN-
STRUMENT PANEL/INSTRUMENT PANEL TOP
PAD - REMOVAL).

(39) Remove instrument panel pad.
(40) Remove seven bolts and five screws attaching

instrument panel to fence line and cowl side.

(41) With the help of an assistant, lift up instru-

ment panel and move rearward to remove. Tilt the
panel rearward to prevent the coolant from leaking
out.

If replacing the instrument panel, transfer all non

damaged parts and wiring harness to the new instru-
ment panel assembly.

TO SEPARATE THE INSTRUMENT PANEL AND
HVAC UNIT HOUSINGS

• Disconnect the HVAC wiring connector to the

instrument panel wire harness.

• Remove the two bolts and two nuts holding the

HVAC housing to the instrument panel.

• Lift the instrument panel off the HVAC housing

to separate.

INSTALLATION

The Instrument Panel and HVAC assemblies are

installed together as one assembly. They must be
reconnected before installation.

TO CONNECT THE INSTRUMENT PANEL AND HVAC
UNIT HOUSINGS

• Place the instrument panel on the HVAC hous-

ing.

• Install the two bolts and two nuts holding the

HVAC housing to the instrument panel.

• Connect the HVAC wiring connector to the

instrument panel wire harness.

If replacing the instrument panel, transfer all non

damaged parts and wiring harness to the new instru-
ment panel assembly.

(1) With the help of an assistant, place the instru-

ment panel in the vehicle, carefully guiding the
HVAC housing studs through the bulkhead and into
position.

(2) Install the seven bolts and five screws attach-

ing instrument panel to fence line and cowl side (Fig.
4).

(3) Place instrument panel pad into position.
(4) Install the instrument panel top cover (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL TOP PAD - INSTALLATION).

JR

INSTRUMENT PANEL

23 - 73

INSTRUMENT PANEL ASSEMBLY (Continued)

(5) Install the four steering column retaining bolts.
(6) Connect the transmission shift interlock and

wire connector.

(7) Connect all the column wiring and clip the har-

ness to the steering column.

(8) Install two screws to the steering column

shrouds.

(9) Connect the junction block wiring connectors.
(10) Install one bolt to the left side support strut

to bulkhead.

(11) Install five screws and one wire connector to

left lower instrument panel trim bezel (Refer to 23 -
BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TRIM - INSTALLATION).

(12) Install the one left side, center instrument

panel support bolt.

(13) Install the left silencer.
(14) Install the four left A-pillar instrument panel

retainers.

(15) Connect the right door harness connectors

located within the A-pillar.

(16) Install the right A-pillar trim (Refer to 23 -

BODY/INTERIOR/A-PILLAR

TRIM

-

INSTALLA-

TION).

(17) Install the left end cover (Refer to 23 - BODY/

INSTRUMENT PANEL/INSTRUMENT PANEL END
CAP - INSTALLATION).

(18) Install the two screws to the left cowl trim

panel (Refer to 23 - BODY/INTERIOR/COWL TRIM -
INSTALLATION).

(19) Install the left door sill plate (Refer to 23 -

BODY/INTERIOR/DOOR SILL TRIM - INSTALLA-
TION).

(20) Install the one right side, center instrument

panel support bolt.

(21) Install the right silencer.
(22) Install the four right A-pillar instrument

panel retainers.

(23) Connect the right door harness connectors

located within the A-pillar.

(24) Install the glove box.
(25) Install the right A-pillar trim (Refer to 23 -

BODY/INTERIOR/A-PILLAR

TRIM

-

INSTALLA-

TION).

(26) Install the right end cover (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL END CAP - INSTALLATION).

(27) Install the two screws to the right cowl trim

panel (Refer to 23 - BODY/INTERIOR/COWL TRIM -
INSTALLATION).

(28) Install the right door sill plate (Refer to 23 -

BODY/INTERIOR/DOOR SILL TRIM - INSTALLA-
TION).

(29) Connect the console wiring connectors and

clip the push in fasteners in.

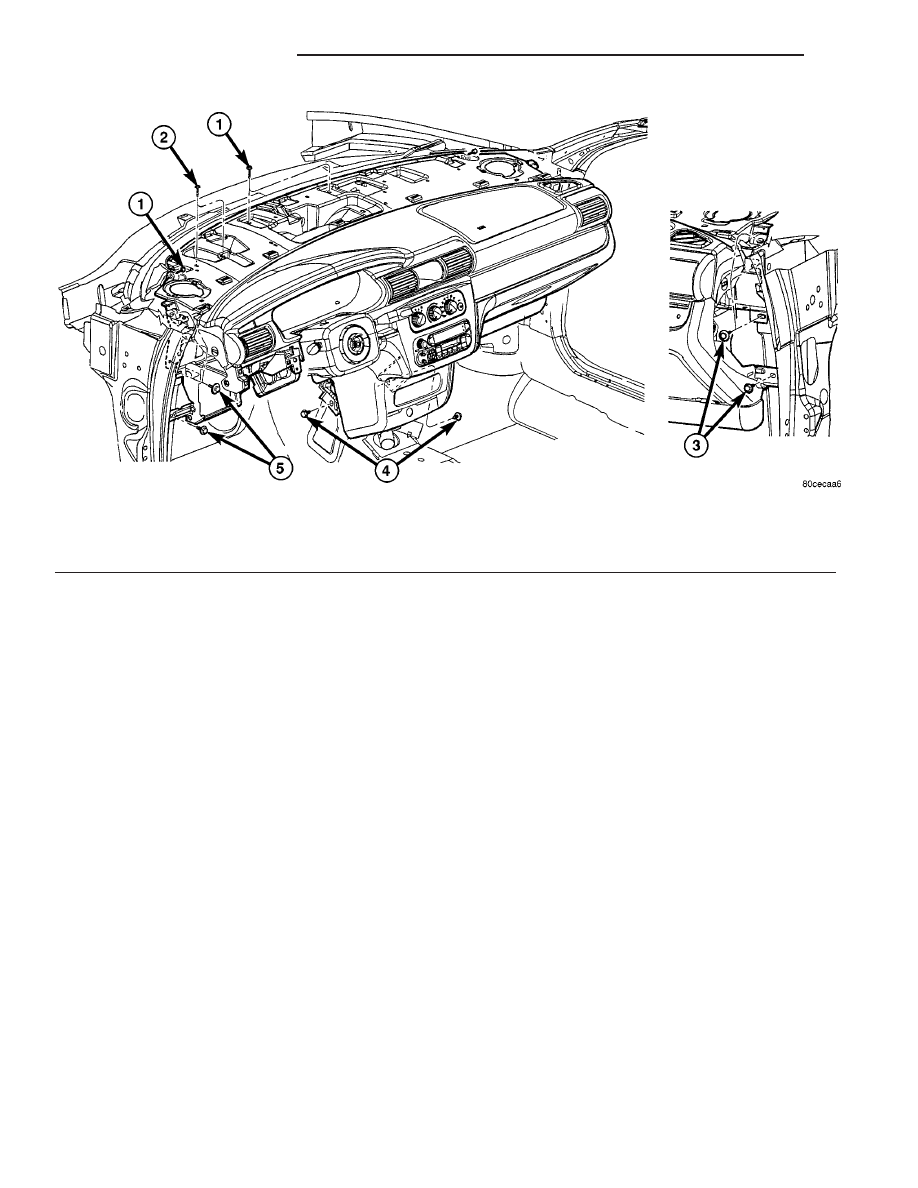

Fig. 4 INSTRUMENT PANEL REMOVAL

1 - INSTRUMENT PANEL TO PLENUM SCREW
2 - INSTRUMENT PANEL STEERING COLUMN TO COWL
PLENUM SCREW

3 - RIGHT COWL SIDE BOLTS
4 - INSTRUMENT PANEL CENTER BRACE TO FLOOR
5 - LEFT COWL SIDE BOLTS

23 - 74

INSTRUMENT PANEL

JR

INSTRUMENT PANEL ASSEMBLY (Continued)

(30) Install the left and right rear floor heat ducts

(Fig. 3).

(31) Connect the two harness connectors to the

amplifier.

(32) Install the amplifier (Refer to 8 - ELECTRI-

CAL/AUDIO/AMPLIFIER - INSTALLATION).

(33) Install floor center console. Install two mount-

ing screws in the front and two mounting screws
inside console storage bin (Refer to 23 - BODY/INTE-
RIOR/FLOOR CONSOLE - INSTALLATION).

(34) Install the transmission range indicator bezel

and one screw to shift knob.

(35) Connect the battery negative remote cable.
(36) Install the driver and passenger seats (Refer

to 23 - BODY/SEATS/SEAT - INSTALLATION).

(37) Hoist vehicle and install the lower HVAC

housing retaining nut.

(38) Lower vehicle from hoist.
(39) Install the two top HVAC housing retaining

nuts in engine compartment (Fig. 2).

(40) Install one bolt retaining the A/C lines to the

right strut tower.

(41) Top off the coolant (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

(42) Recharge the A/C refrigerant with specified

amount. Refer to placard in engine compartment
(Refer to 24 - HEATING & AIR CONDITIONING -
STANDARD PROCEDURE).

INSTRUMENT PANEL CENTER
BEZEL

REMOVAL

(1) Disconnect and isolate the battery negative

remote cable.

(2) Using a trim stick (special tool #C-4755) or

equivalent, gently pry out on the edge of the instru-
ment panel center bezel and pull outward (Fig. 5).

(3) Disconnect the wire connector to the HVAC

control.

(4) Remove the instrument panel center bezel from

the vehicle.

INSTALLATION

The HVAC control is mounted to the instrument

panel center bezel. If replacing the center bezel or
the HVAC control, it must be removed from the cen-
ter bezel. Remove the six retaining screws to the
HVAC control.

(1) Connect the wire connectors to the HVAC con-

trol.

(2) Position the center bezel over the retaining

slots and firmly snap the instrument panel center
bezel into place (Fig. 5).

(3) Connect the battery negative remote cable.

INSTRUMENT PANEL
CLUSTER BEZEL

REMOVAL

(1) Disconnect and isolate the battery negative

remote cable.

(2) Remove left end cover.
(3) Using a trim stick (special tool #C-4755) or

equivalent, gently pry up on the power mirror switch.
Disconnect the switch and remove.

(4) Using a trim stick or equivalent, gently pry up

on instrument panel center trim bezel.

(5) Disconnect the HVAC control connector.
(6) Remove one screw from the trim bezel to the

right of the steering column and remove trim by
unsnapping clips.

(7) Remove the one screw from the passenger side

trim bezel and remove trim by unsnapping clips.

(8) Remove five screws to left lower instrument

panel trim.

(9) Remove the four screws to the cluster bezel

(Fig. 6). Using a trim stick or equivalent, gently pry
out the cluster bezel.

(10) If the vehicle is equipped with a Compass

Mini-Trip Computer (CMTC/Traveler), disconnect the
module and then remove the cluster bezel assembly.

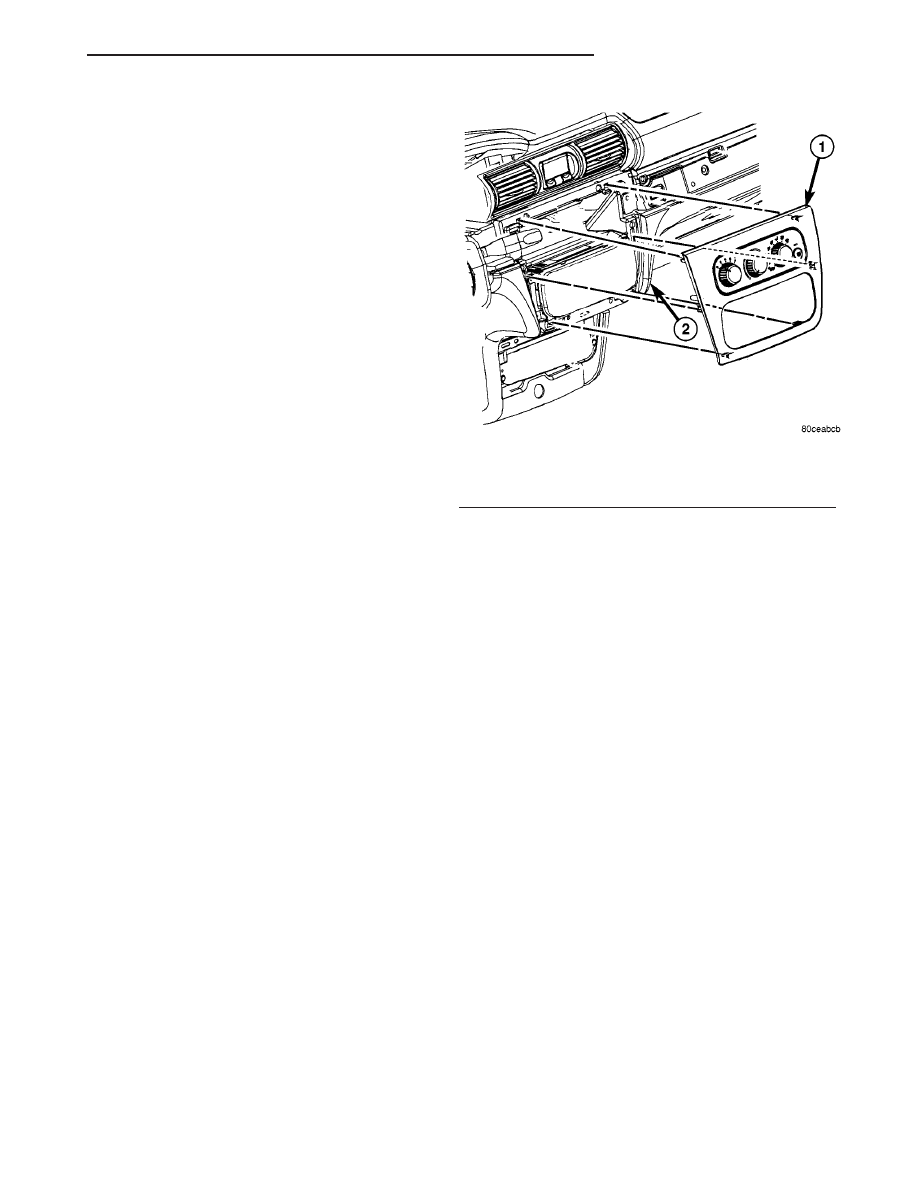

Fig. 5 INSTRUMENT PANEL CENTER BEZEL

1 - CENTER BEZEL
2 - INSTRUMENT PANEL

JR

INSTRUMENT PANEL

23 - 75

INSTRUMENT PANEL ASSEMBLY (Continued)

INSTALLATION

(1) Position the cluster bezel and if so equipped,

connect the traveler connector, then snap the cluster
bezel into position (Fig. 6).

(2) Install the four screws to the cluster bezel.
(3) Install the five screws to the left lower instru-

ment panel trim.

(4) Connect the mirror switch connector and firmly

snap it into place.

(5) Install the one screw to the trim bezel to the

right side of the steering column.

(6) Firmly snap into place and then install one

screw to the passenger side trim bezel.

(7) Connect the HVAC control connectors.
(8) Position the center bezel over the retaining

slots and firmly snap instrument panel center bezel
into place.

(9) Install the left end cover.
(10) Connect the battery negative cable.

INSTRUMENT PANEL END
COVER

REMOVAL

(1) Open front door.
(2) Using a trim stick (special tool #C-4755) or

equivalent, disengage clips holding end cover to
instrument panel (Fig. 7).

INSTALLATION

(1) Position end cover over retaining slots and

firmly snap into place (Fig. 7).

(2) Close front door.

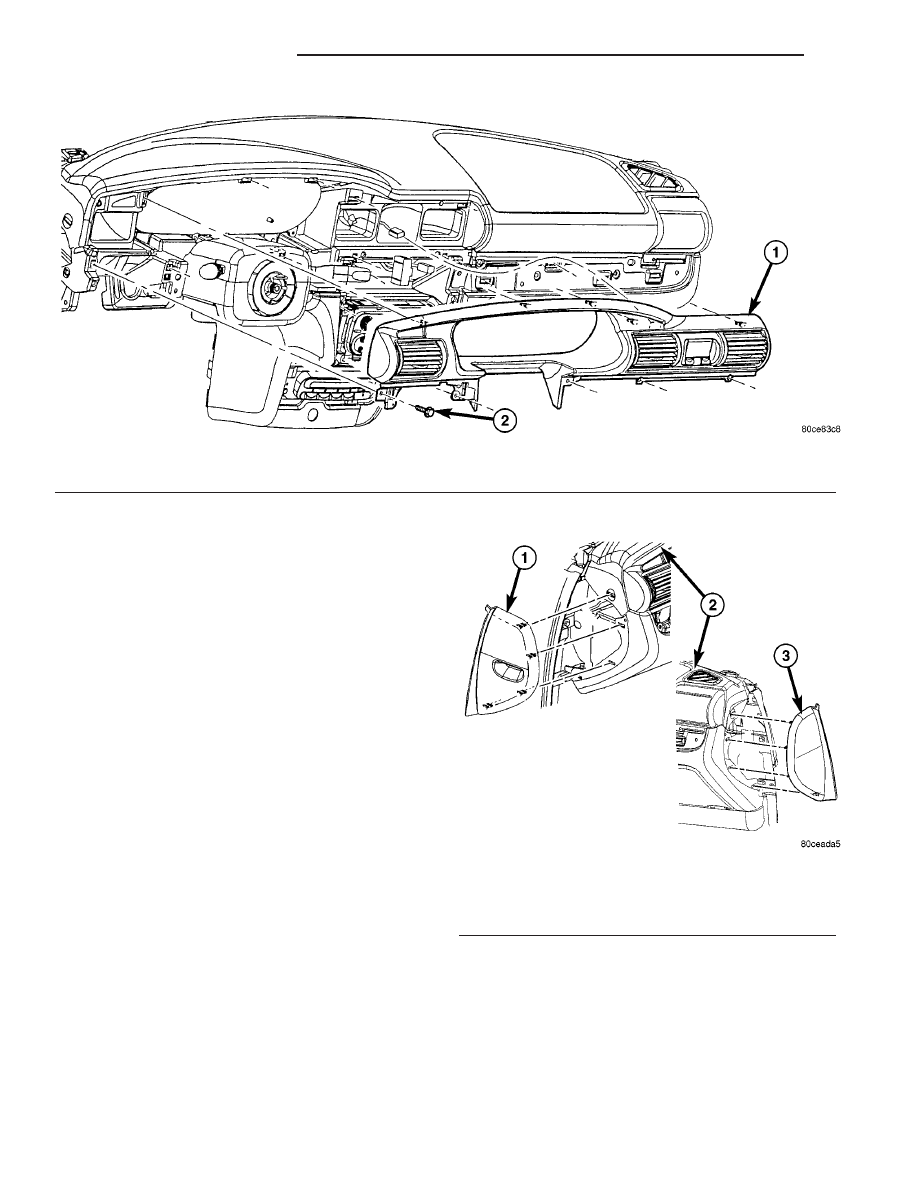

Fig. 6 INSTRUMENT PANEL CLUSTER BEZEL

1 - INSTRUMENT PANEL CLUSTER BEZEL

2 - SCREW

Fig. 7 INSTRUMENT PANEL END COVER

1 - LEFT END COVER
2 - INSTRUMENT PANEL
3 - RIGHT END COVER

23 - 76

INSTRUMENT PANEL

JR

INSTRUMENT PANEL CLUSTER BEZEL (Continued)















Content   ..  667  668  669  670   ..
