Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 616





(10) Install low/reverse spring compressor into

position (Fig. 89). Compress low/reverse piston and
install snap ring as shown in (Fig. 90).

(11) Install rear carrier bearing cone using Tool

6053 (Fig. 91).

(12) Install rear carrier assembly to transaxle case

(Fig. 92).

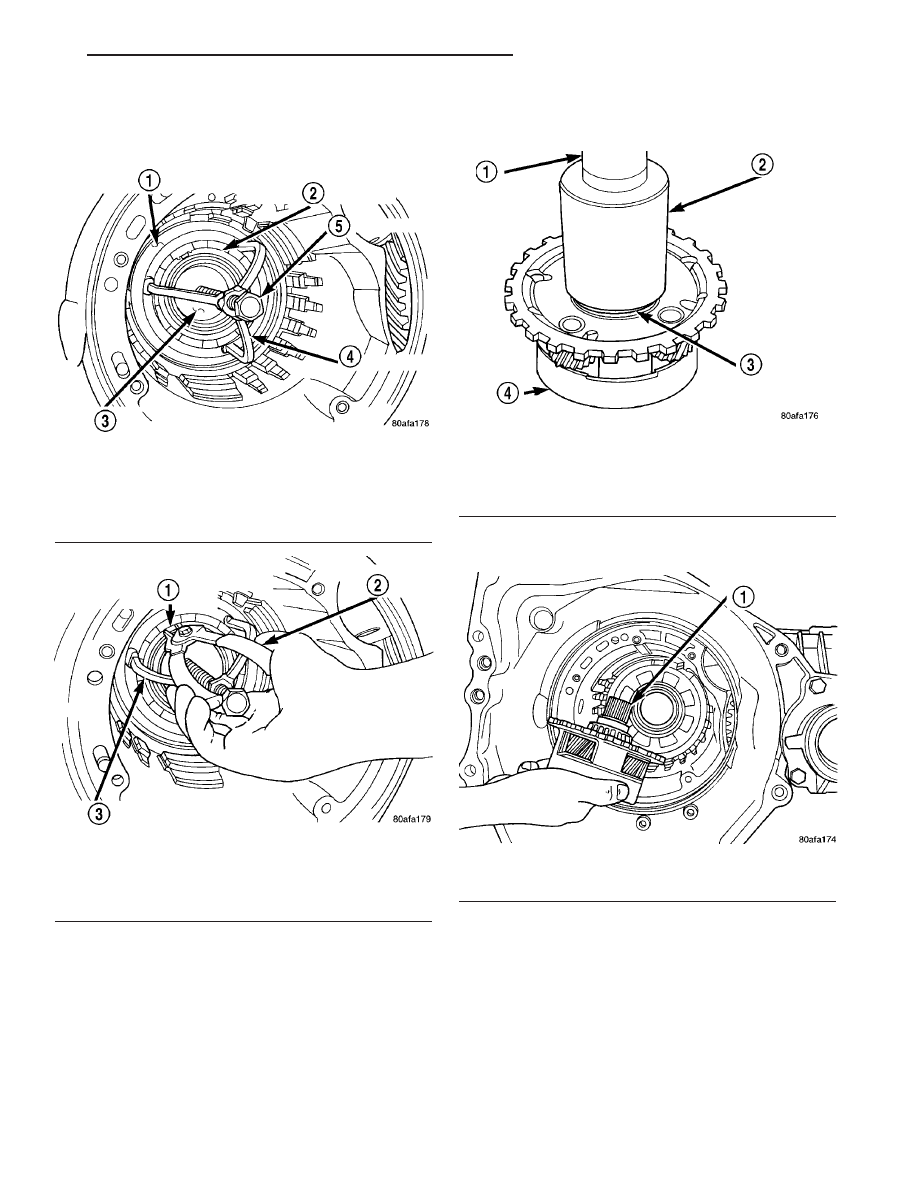

Fig. 89 Compressor Tool in Use

1 - LOW/REVERSE CLUTCH RETURN SPRING
2 - SNAP RING (INSTALL AS SHOWN)
3 - TOOL 6057
4 - TOOL 5059
5 - TOOL 5058–3

Fig. 90 Install Snap Ring

1 - SNAP RING OPENING MUST BE BETWEEN SPRING LEVERS
(AS SHOWN)
2 - SNAP RING PLIERS
3 - TOOL 6057

Fig. 91 Install Rear Carrier Bearing Cone

1 - ARBOR PRESS RAM
2 - TOOL 6053
3 - NEW BEARING CONE
4 - REAR CARRIER ASSEMBLY

Fig. 92 Install Rear Carrier Assembly

1 - REAR CARRIER ASSEMBLY

JR

41TE AUTOMATIC TRANSAXLE

21 - 225

41TE AUTOMATIC TRANSAXLE (Continued)

(13) Install output gear bearing cone using Tool

5052 (Fig. 93).

(14) OUTPUT

GEAR

BEARING

ADJUST-

MENT:

(a) With output gear removed, install a 4.50 mm

(0.177 in.) gauging shim (Fig. 95) on the rear car-
rier assembly hub, using grease to hold the shim in
place.

(b) Using Tool 6259, install output gear and

bearing assembly. Torque to 271 N·m (200 ft. lbs.).

(c) Measure bearing end play. Attach Tool L-4432

to the gear (Fig. 94).

(d) Push and pull the gear while rotating back

and forth to ensure seating of bearing rollers.

(e) Using a dial indicator mounted to the trans-

axle case, measure output gear end play as shown
in (Fig. 94).

(f) Refer to the output gear bearing shim chart

for the required shim to obtain proper bearing set-
ting.

(g) Use Tool 6259 to remove the output gear

retaining bolt and washer. To remove the output
gear, use Tool L4407A.

(h) Remove the gauging shim and install the

proper shim determined by the chart. Use grease
to hold the shim in place.

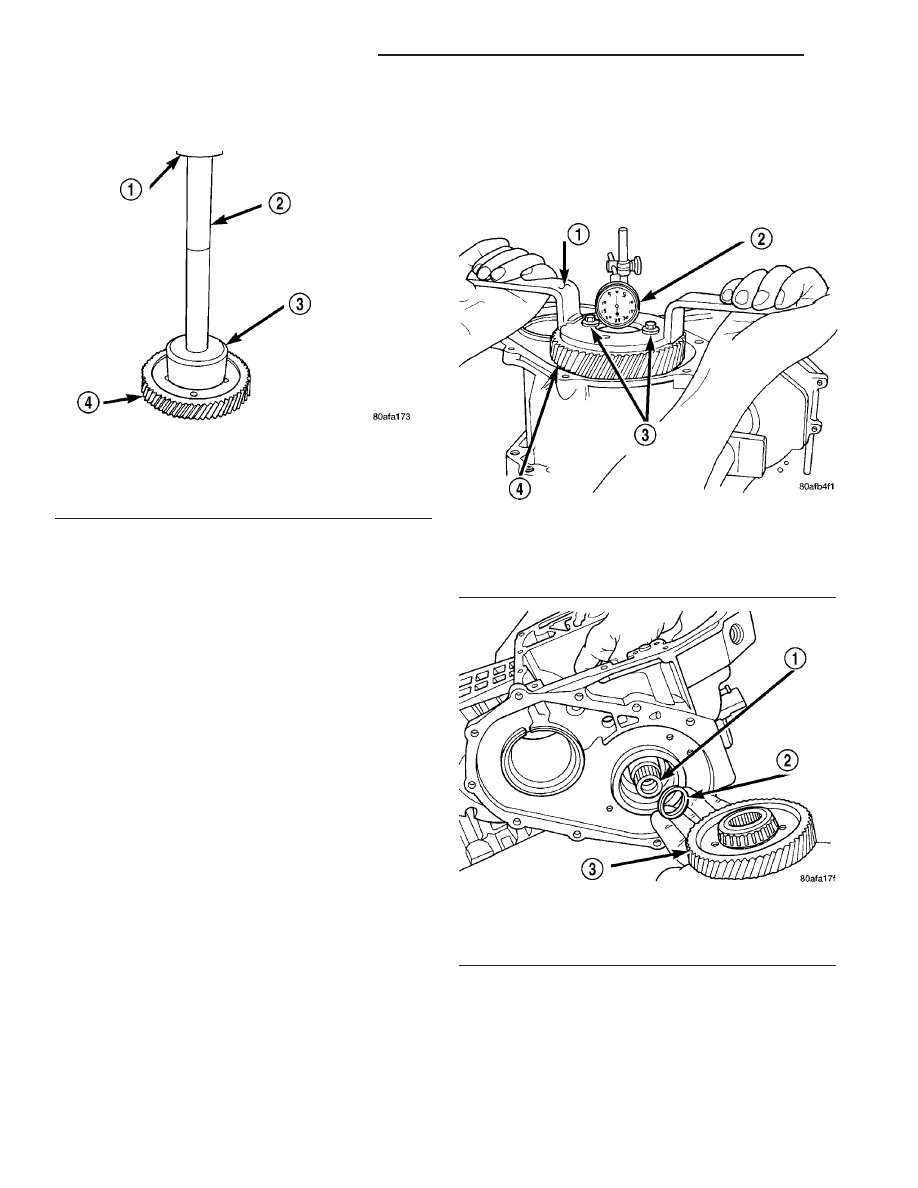

Fig. 93 Install Output Gear Bearing Cone

1 - ARBOR PRESS RAM
2 - HANDLE C-4171
3 - TOOL 5052
4 - OUTPUT GEAR

Fig. 94 Checking Output Gear Bearings End Play

1 - TOOL L-4432
2 - DIAL INDICATOR
3 - SPECIAL SCREWS TOOL 6260
4 - OUTPUT GEAR

Fig. 95 Output Gear and (Select) Shim

1 - REAR CARRIER ASSEMBLY
2 - SHIM (SELECT)
3 - OUTPUT GEAR

21 - 226

41TE AUTOMATIC TRANSAXLE

JR

41TE AUTOMATIC TRANSAXLE (Continued)

OUTPUT GEAR BEARING SHIM CHART

End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.05mm (0.002

in.)

4.42mm (0.174

in.)

4412830AB

0.53mm

(0.021 in.)

3.94mm (0.155

in.)

4412818AB

0.08mm (0.003

in.)

4.38mm (0.172

in.)

4412829AB

0.56mm

(0.022 in.)

3.90mm (0.154

in.)

4412817AB

0.10mm (0.004

in.)

4.38mm (0.172

in.)

4412829AB

0.58mm

(0.023 in.)

3.90mm (0.154

in.)

4412817AB

0.13mm (0.005

in.)

4.34mm (0.171

in.)

4412828AB

0.61mm

(0.024 in.)

3.86mm (0.152

in.)

4412816AB

0.15mm (0.006

in.)

4.30mm (0.169

in.)

4412827AB

0.64mm

(0.025 in.)

3.82mm (0.150

in.)

4412815AB

0.18mm (0.007

in.)

4.30mm (0.169

in.)

4412827AB

0.66mm

(0.026 in.)

3.82mm (0.150

in.)

4412815AB

0.20mm (0.008

in.)

4.26mm (0.168

in.)

4412826AB

0.69mm

(0.027 in.)

3.78mm (0.149

in.)

4412814AB

0.23mm (0.009

in.)

4.22mm (0.166

in.)

4412825AB

0.71mm

(0.028 in.)

3.74mm (0.147

in.)

4412813AB

0.25mm (0.010

in.)

4.22mm (0.166

in.)

4412825AB

0.74mm

(0.029 in.)

3.74mm (0.147

in.)

4412813AB

0.28mm (0.011

in.)

4.18mm (0.165

in.)

4412824AB

0.76mm

(0.030 in.)

3.70mm (0.146

in.)

4412812AB

0.30mm (0.012

in.)

4.14mm (0.163

in.)

4412823AB

0.79mm

(0.031 in.)

3.66mm (0.144

in.)

4412811AB

0.33mm (0.013

in.)

4.14mm (0.163

in.)

4412823AB

0.81mm

(0.032 in.)

3.66mm (0.144

in.)

4412811AB

0.36mm (0.014

in.)

4.10mm (0.161

in.)

4412822AB

0.84mm

(0.033 in.)

3.62mm (0.143

in.)

4412810AB

0.38mm (0.015

in.)

4.10mm (0.161

in.)

4412822AB

0.86mm

(0.034 in.)

3.62mm (0.143

in.)

4412810AB

0.41mm (0.016

in.)

4.06mm (0.160

in.)

4412821AB

0.89mm

(0.035 in.)

3.58mm (0.141)

4412809AB

0.43mm (0.017

in.)

4.02mm (0.158

in.)

4412820AB

0.91mm

(0.036in.)

3.54mm (0.139

in.)

4412808AB

0.46mm (0.018

in.)

4.02mm (0.158

in.)

4412820AB

0.94mm

(0.037 in.)

3.54mm (0.139

in.)

4412808AB

0.48mm (0.019

in.)

3.98mm (0.157

in.)

4412819AB

0.97mm

(0.038 in.)

3.50mm (0.138

in.)

4412807AB

0.51mm (0.020

in.)

3.94mm (0.155

in.)

4412818AB

JR

41TE AUTOMATIC TRANSAXLE

21 - 227

41TE AUTOMATIC TRANSAXLE (Continued)

(15) Install the output gear and bearing assembly

using Tool 6261 (Fig. 96).

(16) Install NEW output gear retaining bolt and

washer (Fig. 97). Using Tool 6259, torque output gear
retaining bolt to 271 N·m (200 ft. lbs.) (Fig. 98).

(17) Using an inch pound torque wrench (Fig. 99),

check output shaft turning torque. Output shaft
turning torque should be within 3-8 in. lbs.
If
the turning torque is too high, install a 0.04 mm
(0.0016 in.) thicker shim. If the turning torque is too
low, install a 0.04 mm (0.0016 in.) thinner shim.
Repeat until the proper turning torque of 3-8 in. lbs.
is obtained.

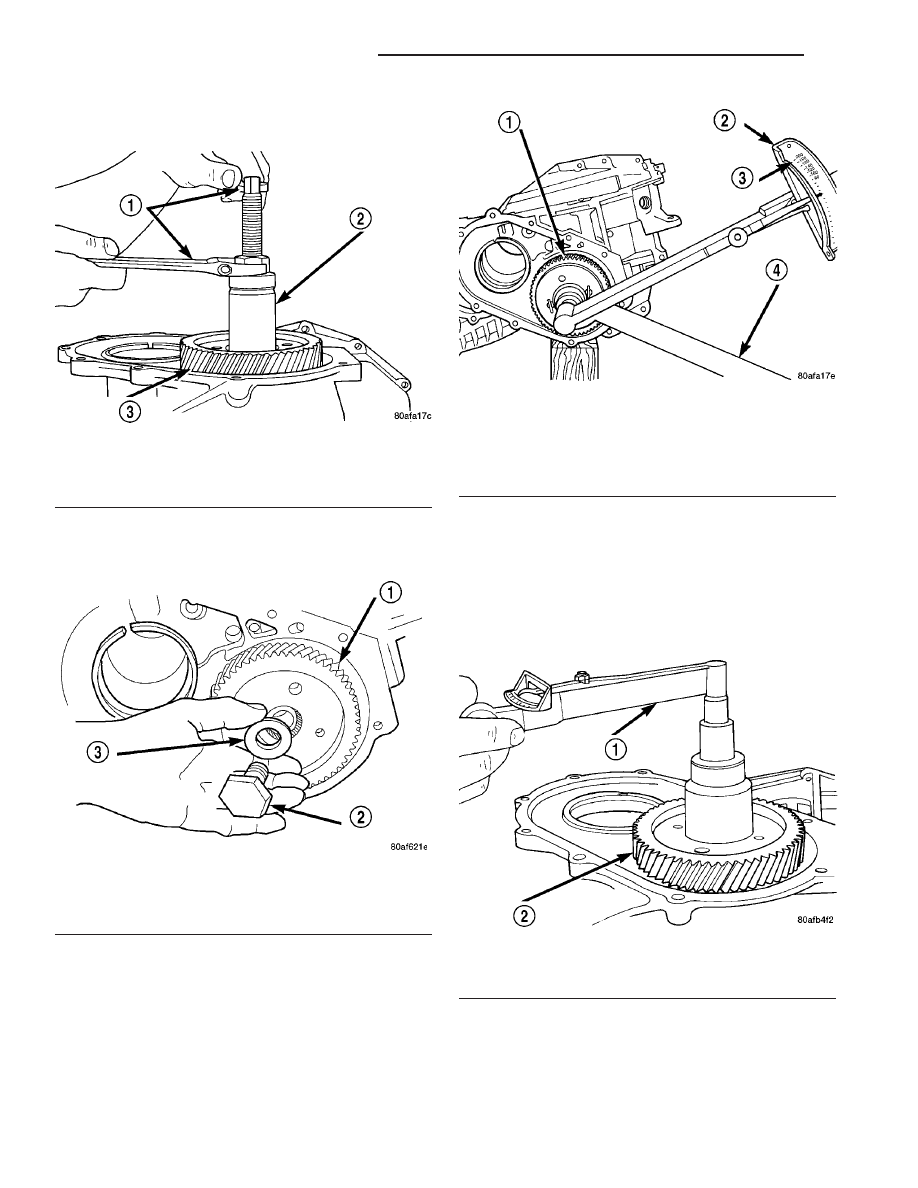

Fig. 96 Install Output Gear

1 - WRENCHES
2 - TOOL 6261 WITH STUD
3 - OUTPUT GEAR

Fig. 97 Output Gear Bolt and Washer

1 - OUTPUT GEAR
2 - BOLT
3 - CONED LOCK WASHER

Fig. 98 Tighten Output Gear to 271 N

m (200 ft.

lbs.)

1 - OUTPUT GEAR
2 - TORQUE WRENCH
3 - 200 FT. LBS.
4 - TOOL 6259

Fig. 99 Check Output Gear Bearings Turning Torque

1 - INCH-POUND TORQUE WRENCH
2 - OUTPUT GEAR

21 - 228

41TE AUTOMATIC TRANSAXLE

JR

41TE AUTOMATIC TRANSAXLE (Continued)
