(47) Bend output gear retaining strap ears flat to

allow bolt removal.

(48) Remove output shaft stirrup strap bolts (Fig.

57).

(49) Remove stirrup and strap (Fig. 58).

(50) Using Tool 6259 (Fig. 59), remove output shaft

gear-to-shaft bolt and washer (Fig. 60).

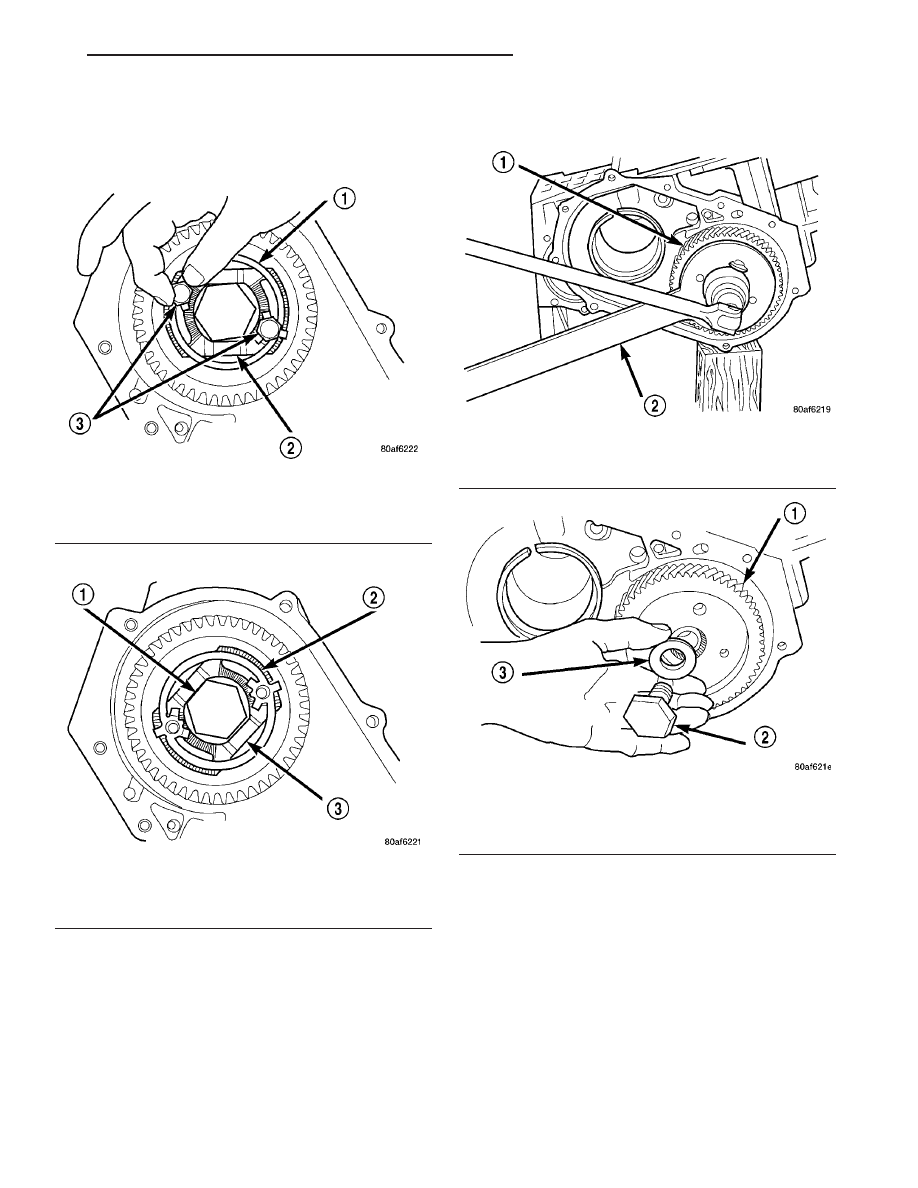

Fig. 57 Remove Strap Bolts

1 - RETAINING STRAP
2 - STIRRUP
3 - RETAINING STRAP BOLTS

Fig. 58 Remove Stirrup Strap

1 - OUTPUT GEARBOLT
2 - RETAINING STRAP
3 - STIRRUP

Fig. 59 Remove Output Gear Bolt

1 - OUTPUT GEAR
2 - TOOL 6259

Fig. 60 Output Gear Bolt and Washer

1 - OUTPUT GEAR
2 - BOLT
3 - CONED LOCK WASHER

JR

41TE AUTOMATIC TRANSAXLE

21 - 217

41TE AUTOMATIC TRANSAXLE (Continued)

(51) Using Tool L4407A, and button 6055, remove

output gear from shaft (Fig. 61).

(52) Remove output gear bearing shim (select)

(Fig. 62).

(53) Using setup as shown in (Fig. 63), remove

output gear bearing cone.

(54) Remove rear carrier assembly from transaxle

(Fig. 64).

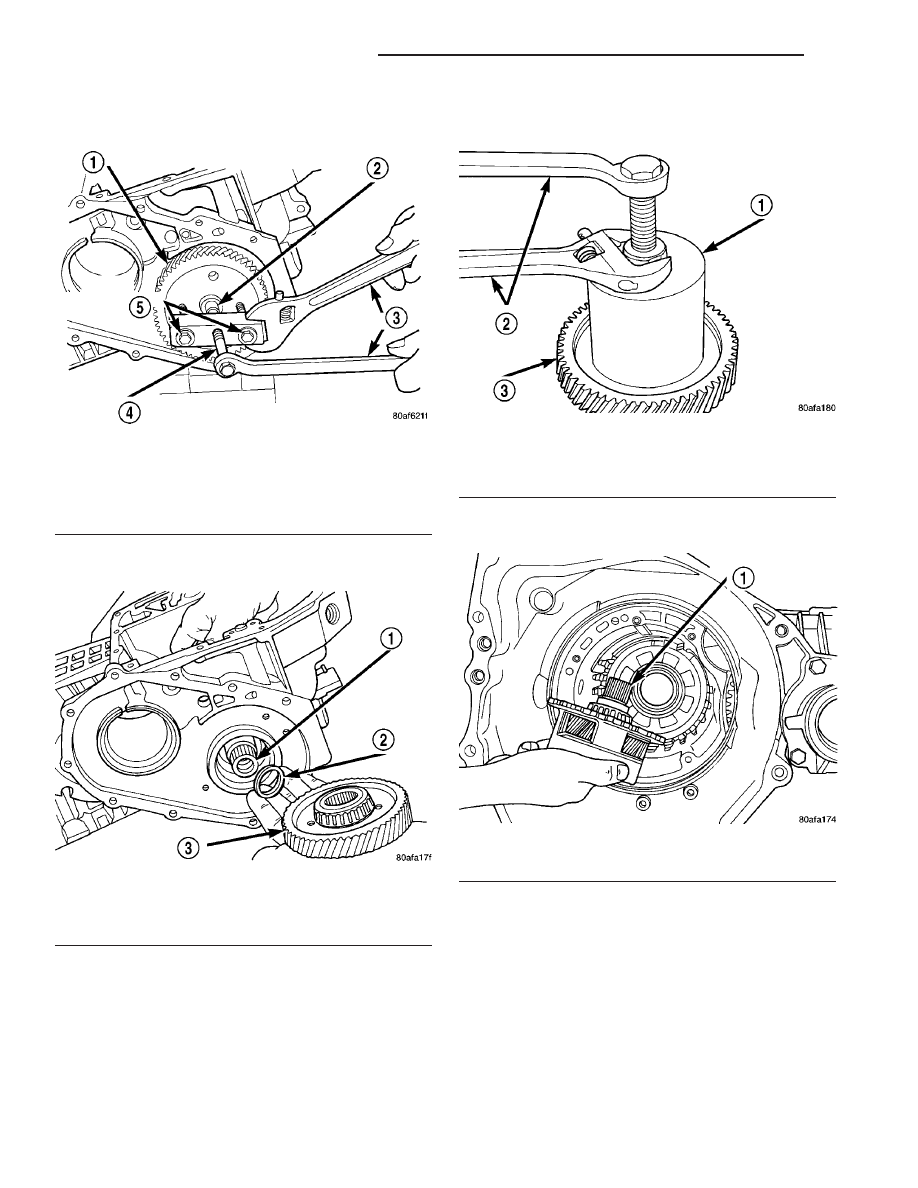

Fig. 61 Remove Output Gear

1 - OUTPUT GEAR
2 - BUTTON TOOL 6055
3 - WRENCHES
4 - TOOL L4407A
5 - BOLTS TOOL L4407–6

Fig. 62 Output Gear and (Select) Shim

1 - REAR CARRIER ASSEMBLY
2 - SHIM (SELECT)
3 - OUTPUT GEAR

Fig. 63 Remove Bearing Cone

1 - TOOL 5048 WITH JAWS 5048–5 AND BUTTON L-4539–2
2 - WRENCHES
3 - OUTPUT GEAR

Fig. 64 Remove Rear Carrier Assembly

1 - REAR CARRIER ASSEMBLY

21 - 218

41TE AUTOMATIC TRANSAXLE

JR

41TE AUTOMATIC TRANSAXLE (Continued)

(55) Remove rear carrier assembly bearing cone

using setup shown in (Fig. 65).

(56) Install low/reverse spring compressor tool as

shown in (Fig. 66) (Fig. 67).

(57) Compress low/reverse piston return spring

and remove snap ring (Fig. 68).

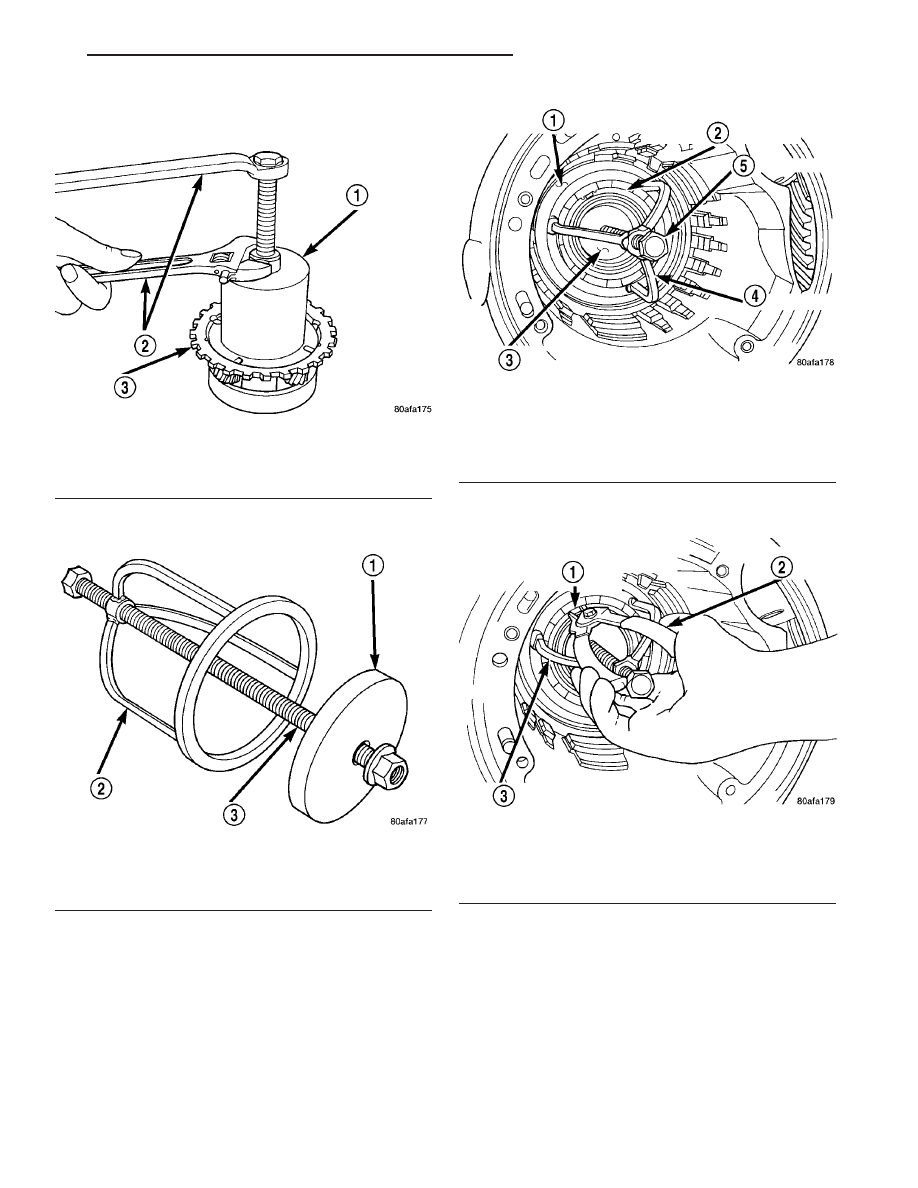

Fig. 65 Remove Rear Carrier Bearing Cone

1 - TOOL 5048 WITH JAWS 5048–3 AND BUTTON 6055
2 - WRENCHES
3 - REAR CARRIER ASSEMBLY

Fig. 66 Low/Reverse Spring Compressor Tool

1 - TOOL 6057
2 - TOOL 5059
3 - TOOL 5058–3

Fig. 67 Compressor Tool in Use

1 - LOW/REVERSE CLUTCH RETURN SPRING
2 - SNAP RING (INSTALL AS SHOWN)
3 - TOOL 6057
4 - TOOL 5059
5 - TOOL 5058–3

Fig. 68 Remove Snap Ring

1 - SNAP RING OPENING MUST BE BETWEEN SPRING LEVERS
(AS SHOWN)
2 - SNAP RING PLIERS
3 - TOOL 6057

JR

41TE AUTOMATIC TRANSAXLE

21 - 219

41TE AUTOMATIC TRANSAXLE (Continued)

(58) Remove low/reverse spring compressor tool

and low reverse piston return spring (Fig. 69).

(59) Using a suitable punch , drive out park guide

bracket pivot shaft plug (Fig. 70).

(60) Using ordinary pliers, remove pivot shaft and

guide bracket assembly (Fig. 71).

(61) Inspect guide bracket components for exces-

sive wear and replace if necessary (Fig. 72).

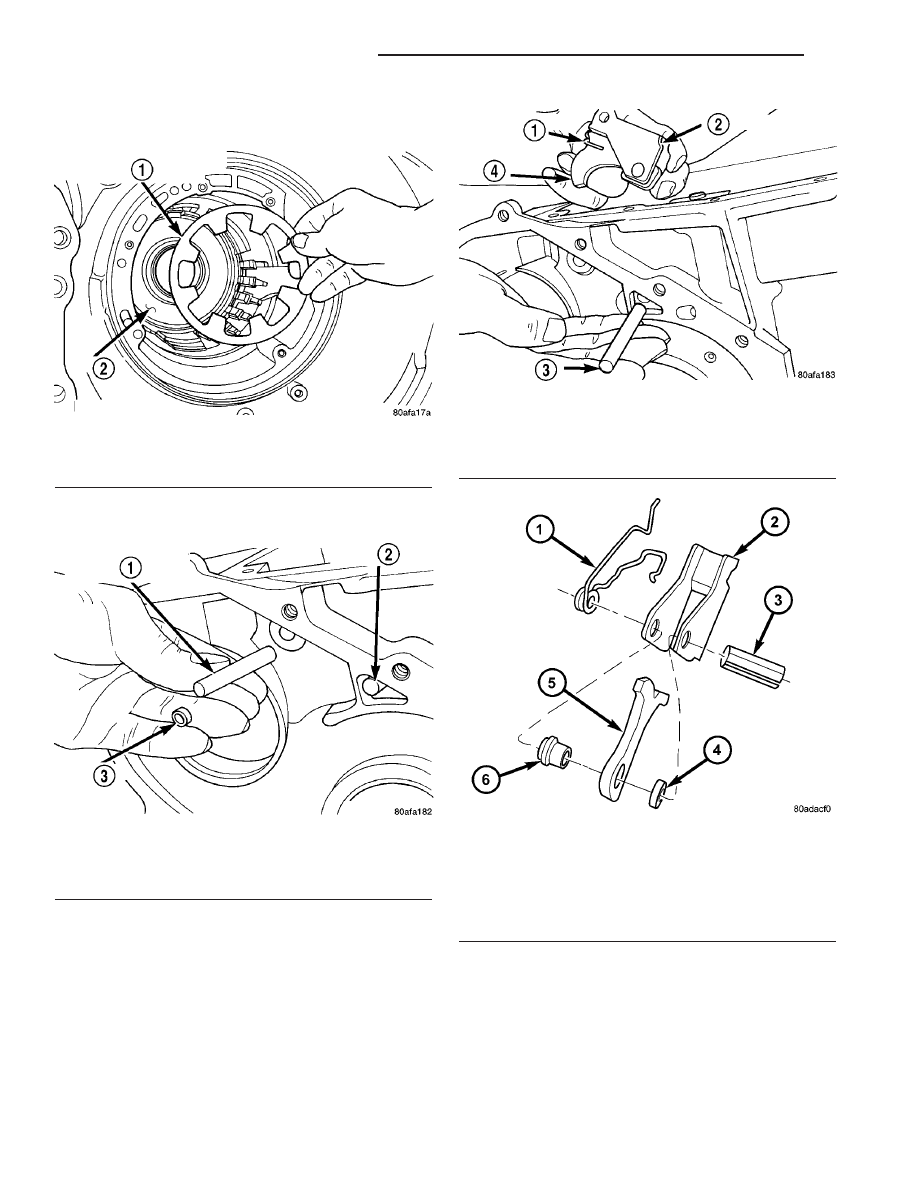

Fig. 69 Low/Reverse Piston Return Spring

1 - LOW/REVERSE PISTON RETURN SPRING
2 - PISTON

Fig. 70 Remove Anchor Shaft and Plug

1 - GUIDE BRACKET ANCHOR SHAFT
2 - PIVOT SHAFT
3 - ANCHOR SHAFT PLUG

Fig. 71 Pivot Shaft and Guide Bracket

1 - ANTIRACHET SPRING
2 - GUIDE BRACKET
3 - PIVOT SHAFT
4 - PAWL

Fig. 72 Guide Bracket Disassembled

1 - ANTIRATCHET SPRING
2 - GUIDE BRACKET
3 - SPLIT SLEEVE
4 - SPACER
5 - PAWL
6 - STEPPED SPACER

21 - 220

41TE AUTOMATIC TRANSAXLE

JR

41TE AUTOMATIC TRANSAXLE (Continued)
