Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 615

NOTE: The Low/Reverse Clutch Piston has bonded
seals which are not individually serviceable. Seal
replacement requires replacement of the piston
assembly.

(62) Remove low/reverse clutch piston (Fig. 73).

(63) Remove

low/reverse

piston

retainer-to-case

screws (Fig. 74).

(64) Remove low/reverse piston retainer (Fig. 75).

(65) Remove

low/reverse

piston

retainer-to-case

gasket (Fig. 76).

(66) Using a hammer and suitable drift, drive out

inner output bearing cup (Fig. 77).

(67) Using tool 6062, remove outer output bearing

cup (Fig. 78).

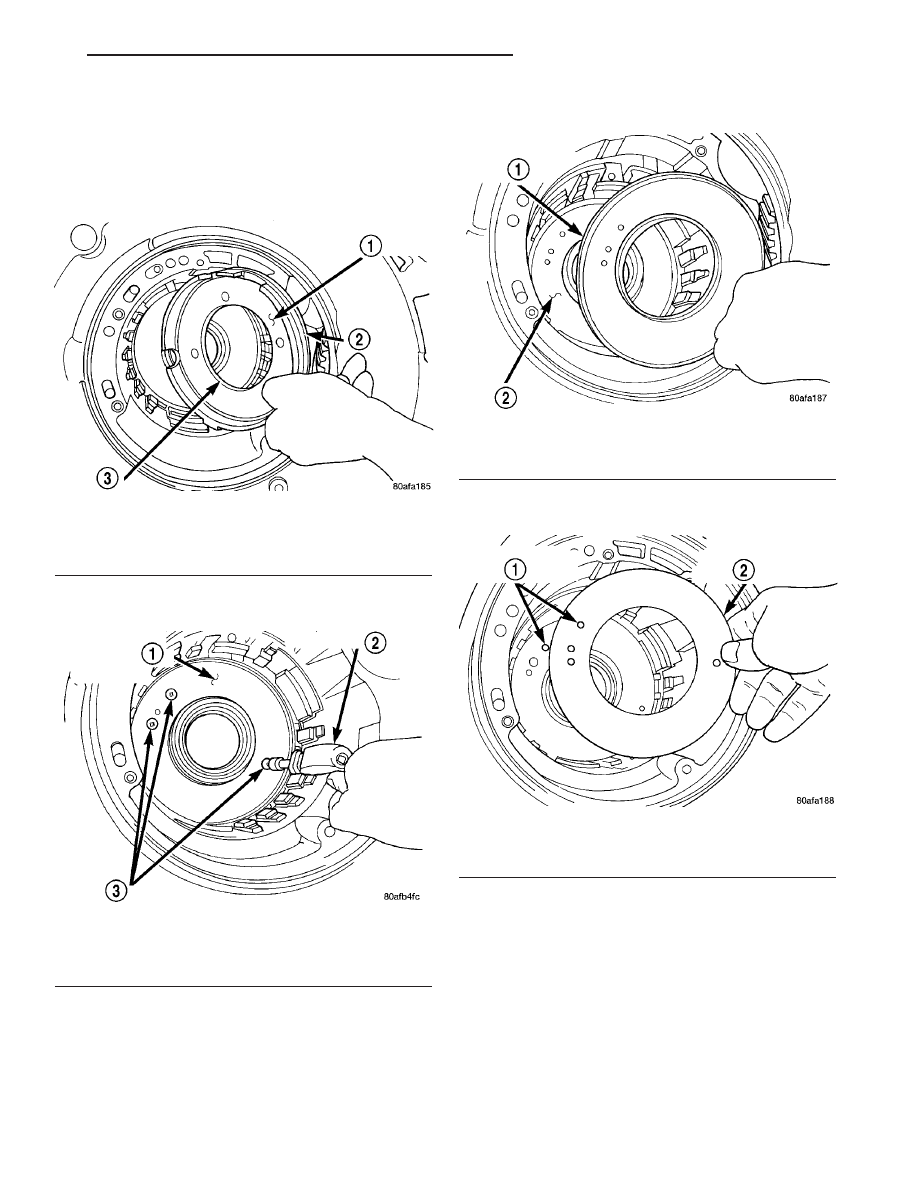

Fig. 73 Remove Low/Reverse Clutch Piston

1 - LOW/REVERSE CLUTCH PISTON
2 - BONDED SEAL
3 - BONDED SEAL

Fig. 74 Remove Piston Retainer Attaching Screws

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - SCREWDRIVER
3 - TORX-LOC SCREWS

Fig. 75 Remove Piston Retainer

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - GASKET

Fig. 76 Remove Piston Retainer Gasket

1 - GASKET HOLES MUST LINE UP
2 - LOW/REVERSE CLUTCH PISTON RETAINER GASKET

JR

41TE AUTOMATIC TRANSAXLE

21 - 221

41TE AUTOMATIC TRANSAXLE (Continued)

ASSEMBLY

CAUTION:

The

cooler

bypass

valve

must

be

replaced if transaxle failure has occurred. Do not
attempt to reuse or clean old valve.

NOTE: If transaxle is being overhauled (clutch
and/or seal replacement), the TCM/PCM Quick Learn
procedure must be performed. (Refer to 8 - ELEC-
TRICAL/ELECTRONIC CONTROL MODULES/TRANS-
MISSION

CONTROL

MODULE

-

STANDARD

PROCEDURE)

(1) Install both output bearing cups using Tool

5050 (Fig. 79).

(2) Install low/reverse piston retainer gasket (Fig.

80). Make sure gasket holes line up with case.

(3) Install low/reverse piston retainer (Fig. 81).
(4) Install low/reverse piston retainer-to-case bolts

(Fig. 82) and torque to 5 N·m (45 in. lbs.).

NOTE: The Low/Reverse Clutch Piston has bonded
seals which are not individually serviceable. Seal
replacement requires replacement of the piston
assembly.

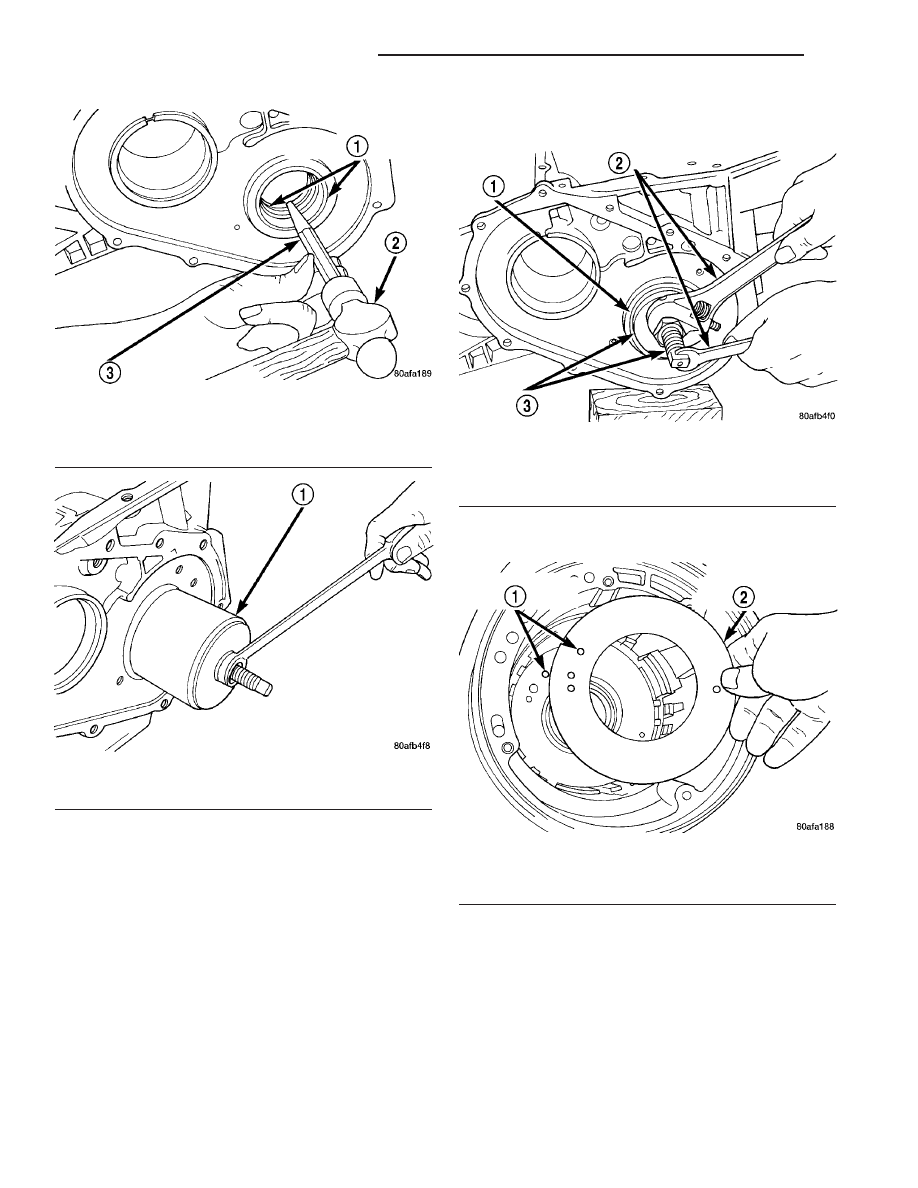

Fig. 77 Remove Output Bearing Inner Cup

1 - OUTPUT BEARING CUPS (REPLACE IN PAIRS)
2 - HAMMER
3 - BRASS DRIFT

Fig. 78 Remove Output Bearing Outer Cup

1 - TOOL 6062

Fig. 79 Install Both Output Bearing Cups

1 - OUTPUT BEARING CUPS
2 - WRENCHES
3 - TOOL 5050

Fig. 80 Install Piston Retainer Gasket

1 - GASKET HOLES MUST LINE UP
2 - LOW/REVERSE CLUTCH PISTON RETAINER GASKET

21 - 222

41TE AUTOMATIC TRANSAXLE

JR

41TE AUTOMATIC TRANSAXLE (Continued)

(5) Install low/reverse clutch piston (Fig. 83).
(6) Assemble park guide bracket assembly (Fig.

85) (Fig. 84).

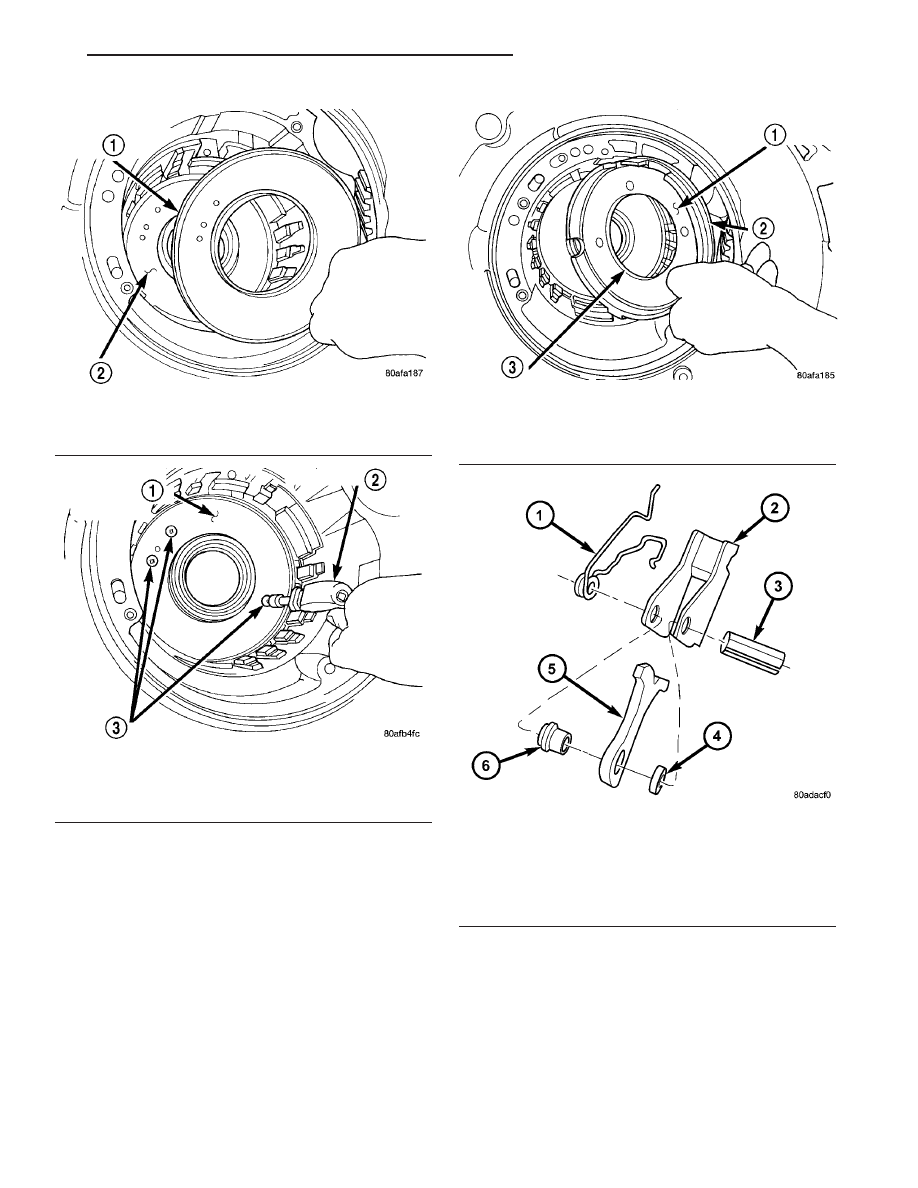

Fig. 81 Install Piston Retainer

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - GASKET

Fig. 82 Install Piston Retainer Attaching Screws

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - SCREWDRIVER
3 - TORX-LOC SCREWS

Fig. 83 Install Low/Reverse Clutch Piston

1 - LOW/REVERSE CLUTCH PISTON
2 - BONDED SEAL
3 - BONDED SEAL

Fig. 84 Guide Bracket Disassembled

1 - ANTIRATCHET SPRING
2 - GUIDE BRACKET
3 - SPLIT SLEEVE
4 - SPACER
5 - PAWL
6 - STEPPED SPACER

JR

41TE AUTOMATIC TRANSAXLE

21 - 223

41TE AUTOMATIC TRANSAXLE (Continued)

(7) Install guide bracket into position and insert

pivot shaft (Fig. 86).

(8) Install anchor shaft and plug (Fig. 87). Make

sure guide bracket and split sleeve are in contact
with the rear of the transaxle case.

(9) Install low/reverse piston return spring (Fig.

88).

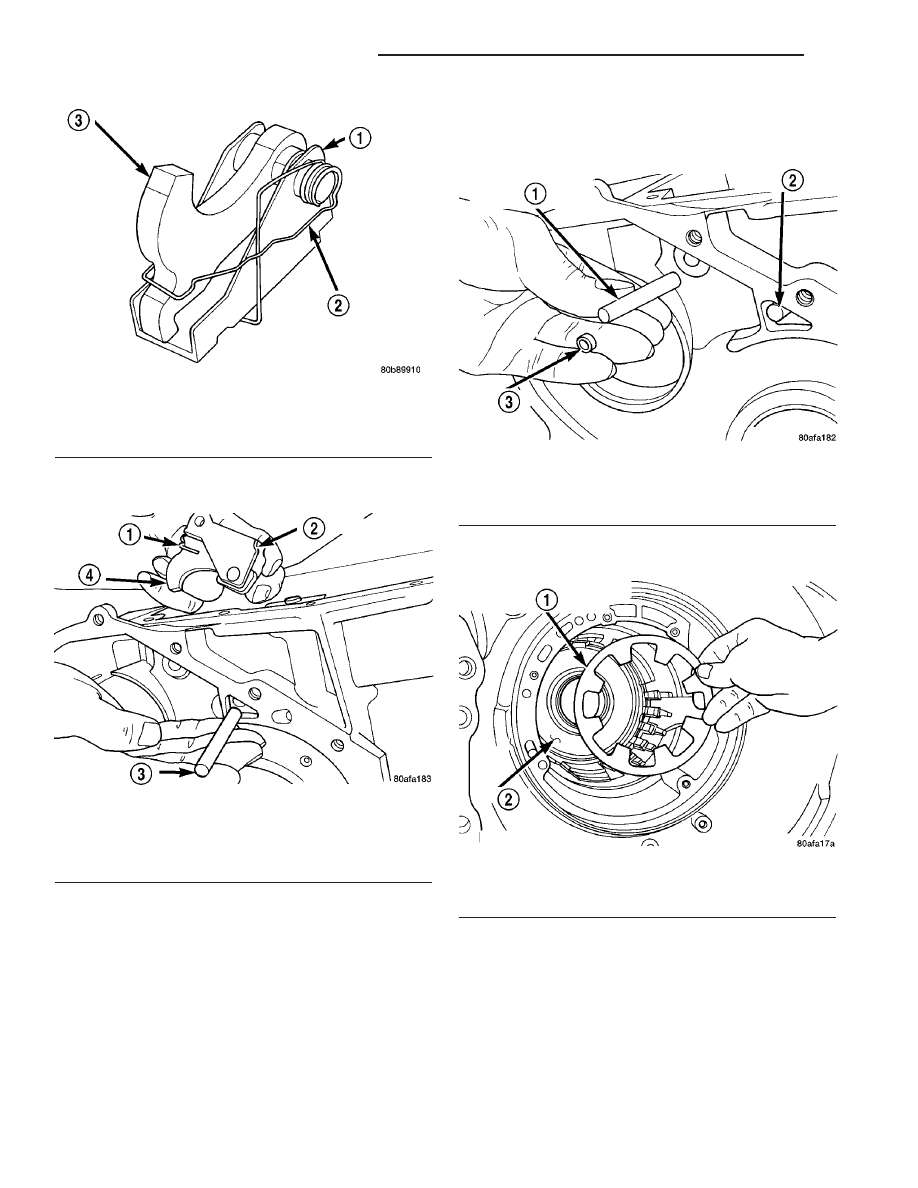

Fig. 85 Guide Bracket

1 - GUIDE BRACKET
2 - ANTIRATCHET SPRING (MUST BE ASSEMBLED AS SHOWN)
3 - PAWL

Fig. 86 Pivot Shaft and Guide Bracket

1 - ANTIRACHET SPRING
2 - GUIDE BRACKET
3 - PIVOT SHAFT
4 - PAWL

Fig. 87 Install Anchor Shaft and Plug

1 - GUIDE BRACKET ANCHOR SHAFT
2 - PIVOT SHAFT
3 - ANCHOR SHAFT PLUG

Fig. 88 Low/Reverse Piston Return Spring

1 - LOW/REVERSE PISTON RETURN SPRING
2 - PISTON
