(2) Install side gear thrust washers (Fig. 179).

(3) Install differential side gears (Fig. 180).

(4) Install pinion gears and thrust washers 180°

apart (Fig. 181).

(5) Rotate pinion gears into position, ensuring the

anti-rotate tabs are located into the differential case
as shown (Fig. 182).

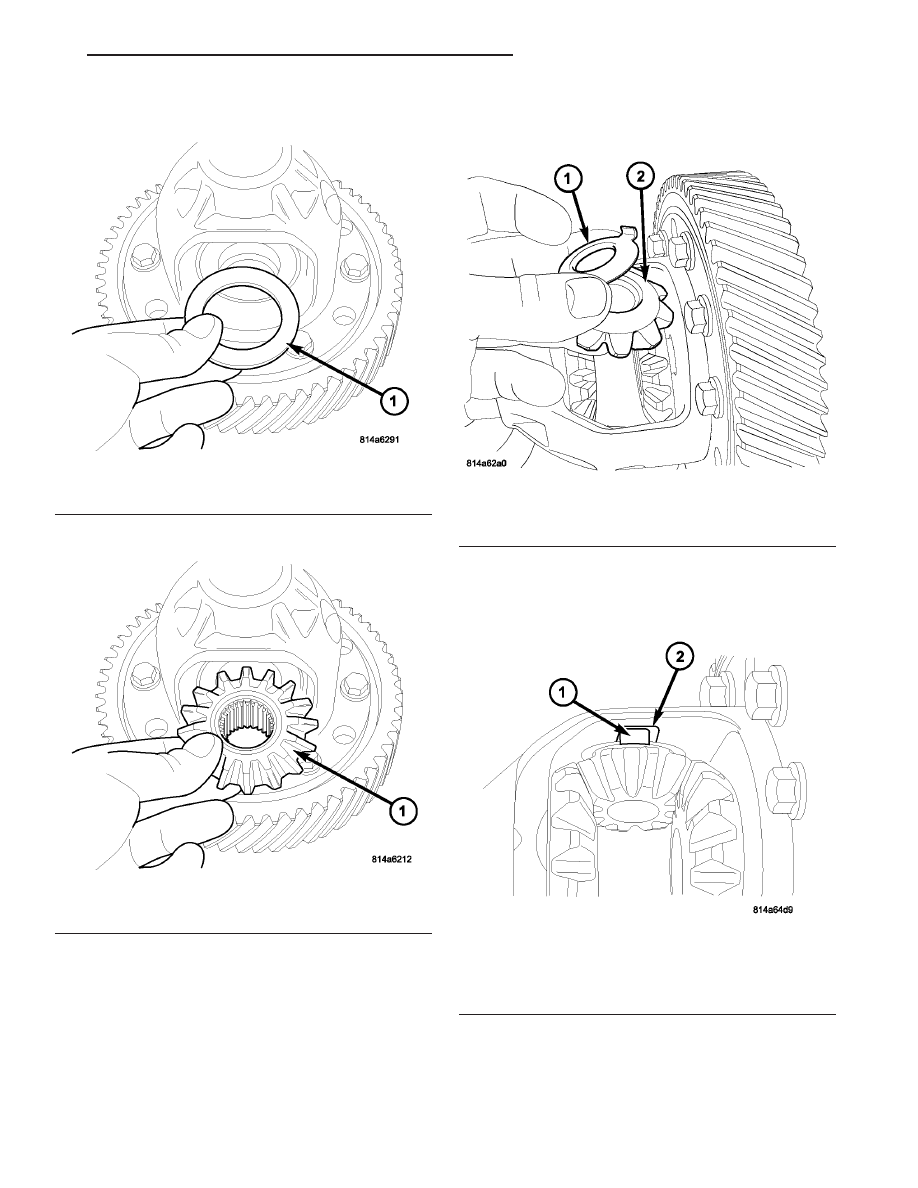

Fig. 179 Side Gear Washer

1 - SIDE GEAR THRUST WASHER

Fig. 180 Side Gear Removal/Installation

1 - SIDE GEAR

Fig. 181 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

Fig. 182 Pinion Washer Anti-Rotate Tab

1 - ANTI-ROTATE TAB
2 - POCKET

JR

40TE AUTOMATIC TRANSAXLE

21 - 121

FINAL DRIVE (Continued)

(6) Install pinion shaft (Fig. 183).

(7) Install pinion shaft retainer (Fig. 184).

(8) Install pinion shaft retainer/ring gear-to-differ-

ential case bolts (Fig. 185) and torque to 95 N·m (70
ft. lbs.).

(9) Position differential side bearing cone onto dif-

ferential as shown (Fig. 186).

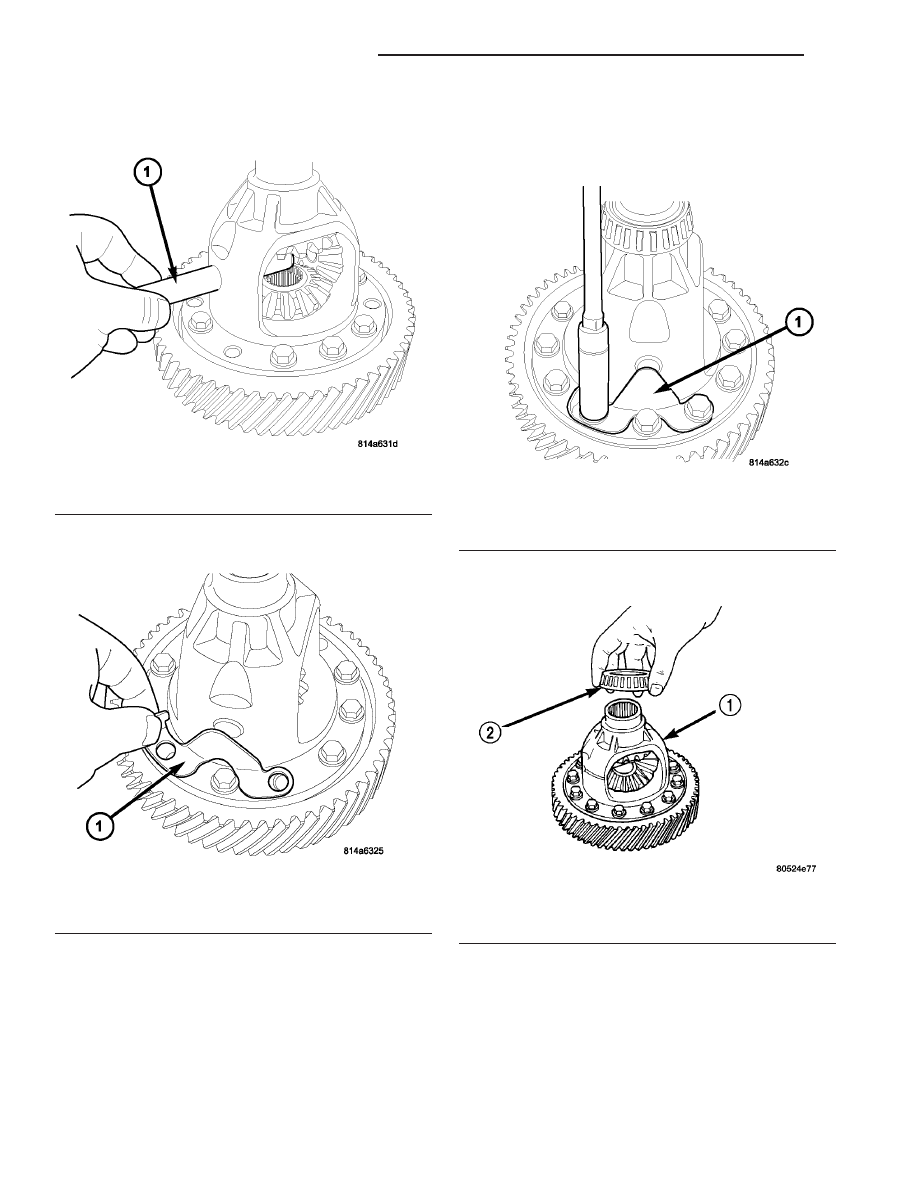

Fig. 183 Pinion Shaft Removal/Installation

1 - PINION SHAFT

Fig. 184 Pinion Shaft Retainer

1 - PINION SHAFT RETAINER

Fig. 185 Remove/Install Retainer/Ring Gear Bolt

1 - PINION SHAFT RETAINER

Fig. 186 Position Bearing Cone Onto Differential

1 - DIFFERENTIAL ASSEMBLY
2 - DIFFERENTIAL BEARING

21 - 122

40TE AUTOMATIC TRANSAXLE

JR

FINAL DRIVE (Continued)

(10) Using Tools 5052 and C-4171, install differen-

tial bearing to differential (ring gear side) (Fig. 187).

(11) Using Tools L-4410 and C-4171, install differ-

ential bearing to differential (ring gear side) (Fig.
188).

(12) Using Miller Special Tool 6061 and C-4171,

install differential bearing race to bearing retainer
(Fig. 189).

(13) Using Miller Special Tool L–4520 and C-4171,

install differential bearing cup to extension housing.

(14) Measure and adjust differential bearing pre-

load (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC

-

41TE/FINAL

DRIVE

-

ADJUSTMENTS) .

(15) Install differential assembly to case. Install

extension housing/adapter plate and bearing retainer.

(16) Install

bearing

retainer

with

a

bead

of

Mopar

t Silicone Rubber Adhesive Sealant and torque

bolts (Fig. 190) to 28 N·m (250 in. lbs.).

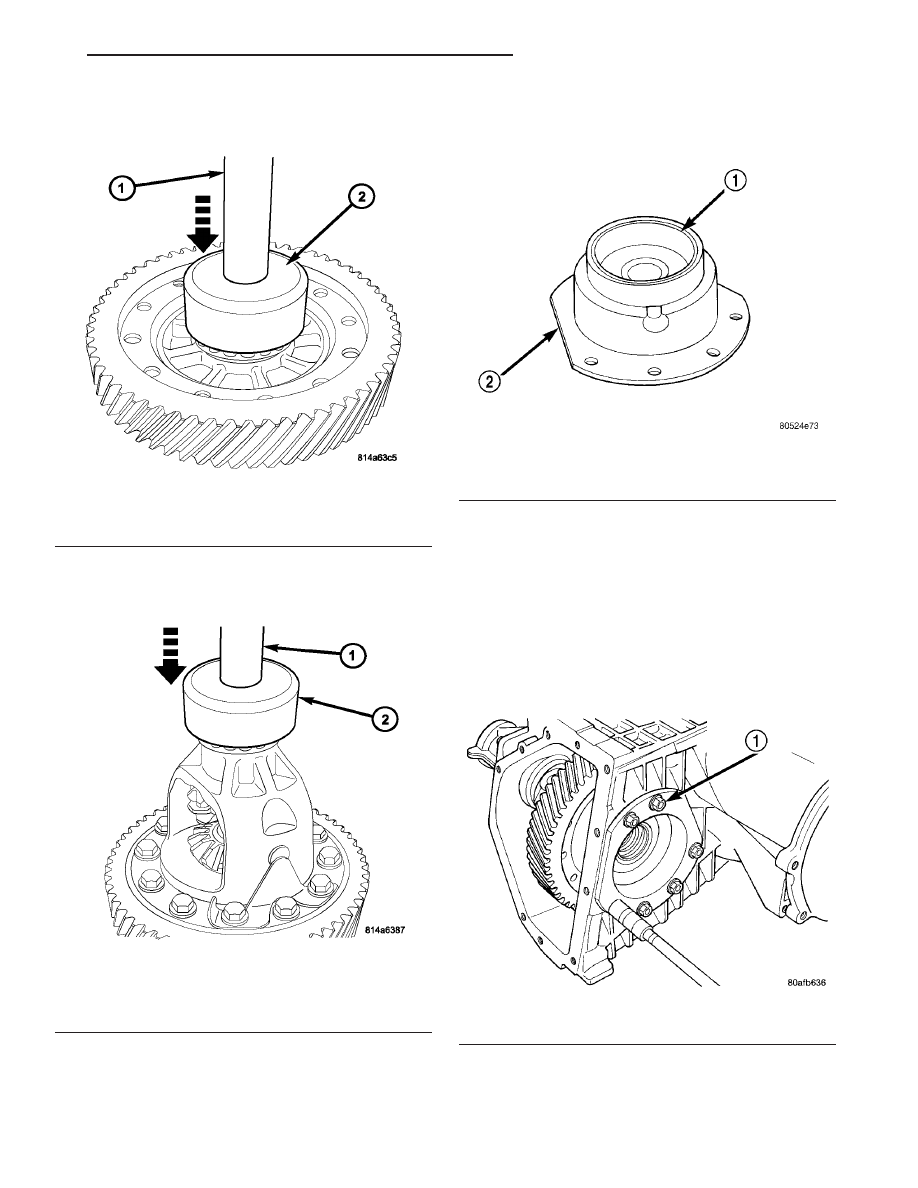

Fig. 187 Side Bearing Installation (Ring Gear Side)

1 - C-4171
2 - INSTALLER 5052

Fig. 188 Side Bearing Installation (Extension

Housing Side)

1 - TOOL C-4171
2 - TOOL L-4410

Fig. 189 Differential Bearing Retainer

1 - DIFFERENTIAL BEARING CUP
2 - DIFFERENTIAL BEARING RETAINER

Fig. 190 Differential Retainer Bolts

1 - DIFFERENTIAL RETAINER BOLTS

JR

40TE AUTOMATIC TRANSAXLE

21 - 123

FINAL DRIVE (Continued)

(17) Install extension housing/adapter plate with a

bead of Mopar

t Silicone Rubber Adhesive Sealant

and torque bolts to 28 N·m (250 in. lbs.).

(18) Install differential cover with a bead of

Mopar

t Silicone Rubber Adhesive Sealant (Fig. 191)

and torque bolts (Fig. 192) to 28 N·m (250 in. lbs.).

ADJUSTMENTS

DIFFERENTIAL BEARING PRELOAD
MEASUREMENT AND ADJUSTMENT

NOTE: Perform all differential bearing preload mea-
surements

with

the

transfer

shaft

and

gear

removed.

DIFFERENTIAL BEARING PRELOAD ADJUSTMENT USING
EXISTING SHIM

(1) Position the transaxle assembly vertically on

the support stand, differential bearing retainer side
up.

(2) Install Tool L-4436A into the differential and

onto the pinion mate shaft (Fig. 193).

(3) Rotate the differential at least one full revolu-

tion to ensure the tapered roller bearings are fully
seated.

(4) Using Tool L-4436A and an inch-pound torque

wrench, check the turning torque of the differential
(Fig.

194).

The

turning

torque

should

be

between 5 and 18 inch-pounds.

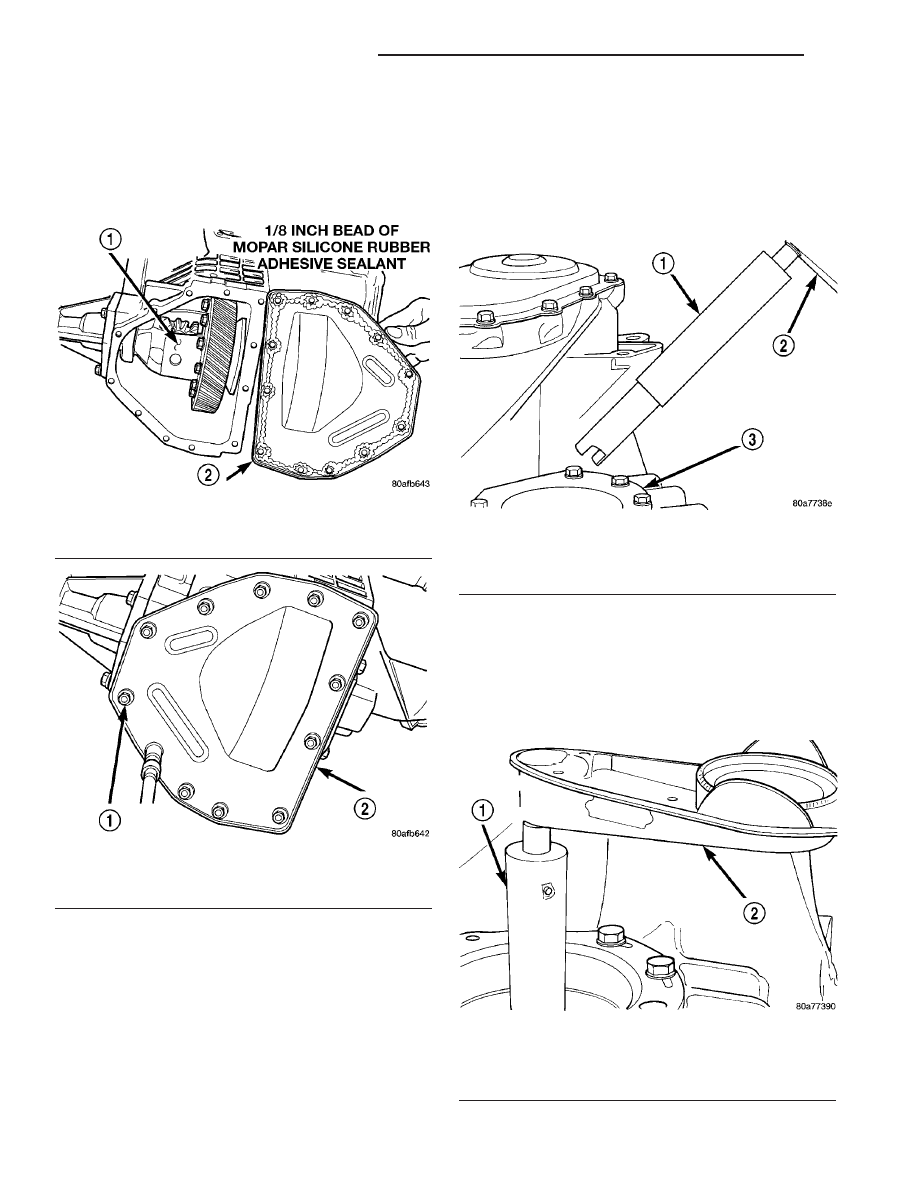

Fig. 191 Install Differential Cover

1 - DIFFERENTIAL ASSEMBLY
2 - DIFFERENTIAL COVER

Fig. 192 Differential Cover Bolts

1 - DIFFERENTIAL COVER BOLTS
2 - DIFFERENTIAL COVER

Fig. 193 Tool L-4436 and Torque Wrench

1 - SPECIAL TOOL L-4436–A
2 - TORQUE WRENCH
3 - DIFFERENTIAL BEARING RETAINER

Fig. 194 Checking Differential Bearings Turning

Torque

1 - SPECIAL TOOL L-4436–A
2 - TORQUE WRENCH
