(6) Remove differential side bearing cone from ring

gear side of differential. Install button L-4539-2, and
Collets 5048-2 (Fig. 164).

(7) Install 5048 as shown (Fig. 165), remove and

discard bearing cone.

(8) Remove differential side bearing cone from out-

board end (opposite ring gear) of differential.Install
Button L-4539-2 as shown (Fig. 166).

(9) Install 5048 as shown (Fig. 167). Remove and

discard bearing cone.

Fig. 164 Button L-4539-2 and Collets 5048-4

1 - COLLETS 5048-4
2 - BUTTON L-4539-2
3 - BEARING CONE

Fig. 165 Side Bearing Removal Using Tool 5048

(Ring Gear Side)

1 - TOOL 5048
2 - COLLETS 5048-4
3 - SLEEVE 5048

Fig. 166 Install Button L-4539-2

1 - BUTTON L-4539-2

Fig. 167 Side Bearing Removal Using Tool 5048

1 - TOOL 5048
2 - COLLET 5048-3
2 - SLEEVE 5048

JR

40TE AUTOMATIC TRANSAXLE

21 - 117

FINAL DRIVE (Continued)

(10) Remove pinion shaft retainer plate bolts (Fig.

168).

(11) Remove pinion shaft retainer (Fig. 169).

(12) Remove pinion shaft from differential case

(Fig. 170).

(13) Rotate pinion gears about case and remove

(w/washer) (Fig. 171).

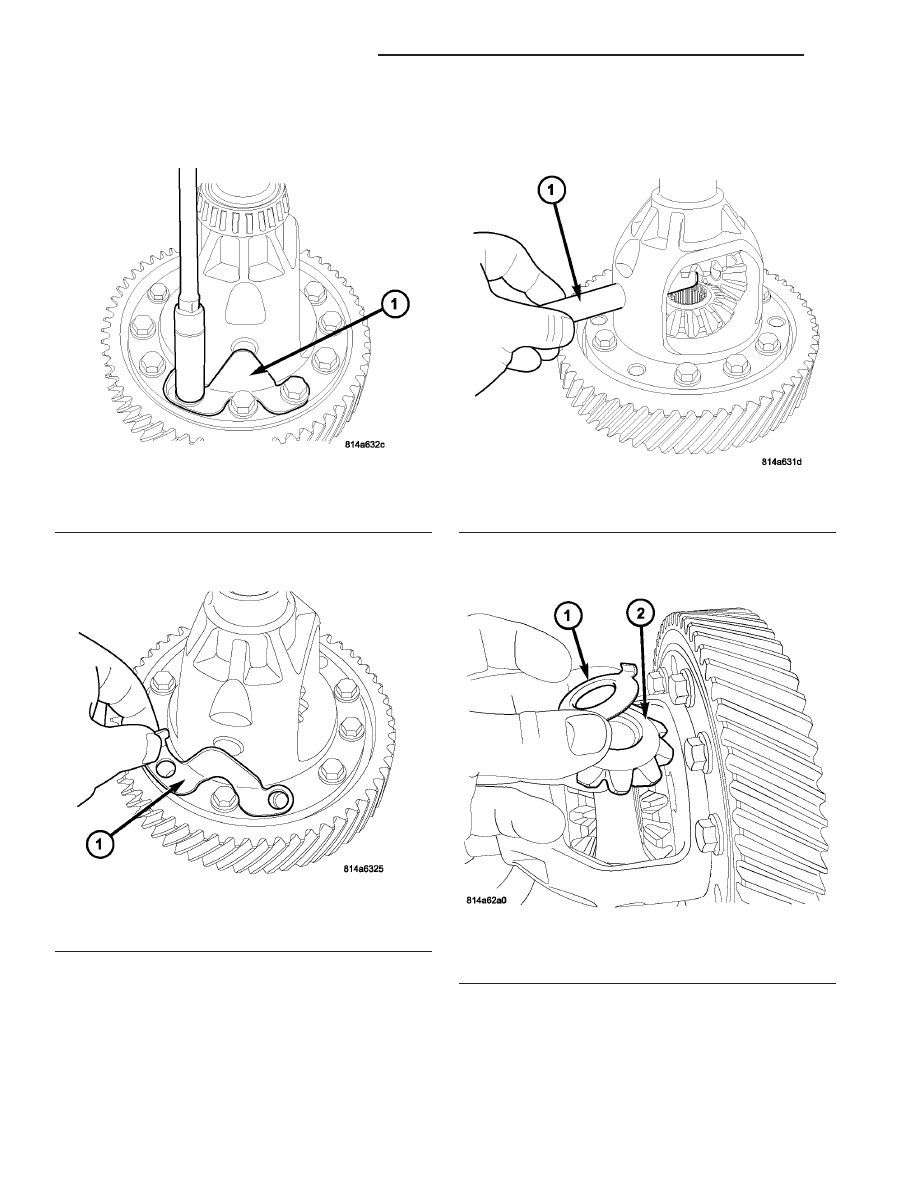

Fig. 168 Remove/Install Retainer/Ring Gear Bolt

1 - PINION SHAFT RETAINER

Fig. 169 Pinion Shaft Retainer

1 - PINION SHAFT RETAINER

Fig. 170 Pinion Shaft Removal/Installation

1 - PINION SHAFT

Fig. 171 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

21 - 118

40TE AUTOMATIC TRANSAXLE

JR

FINAL DRIVE (Continued)

(14) Remove differential side gears (Fig. 172).

(15) Remove side gear thrust washers (Fig. 173).

(16) Remove remaining differential ring gear-to-

case bolts (Fig. 174).

(17) Using a soft-faced hammer, remove ring gear

from case (Fig. 175).

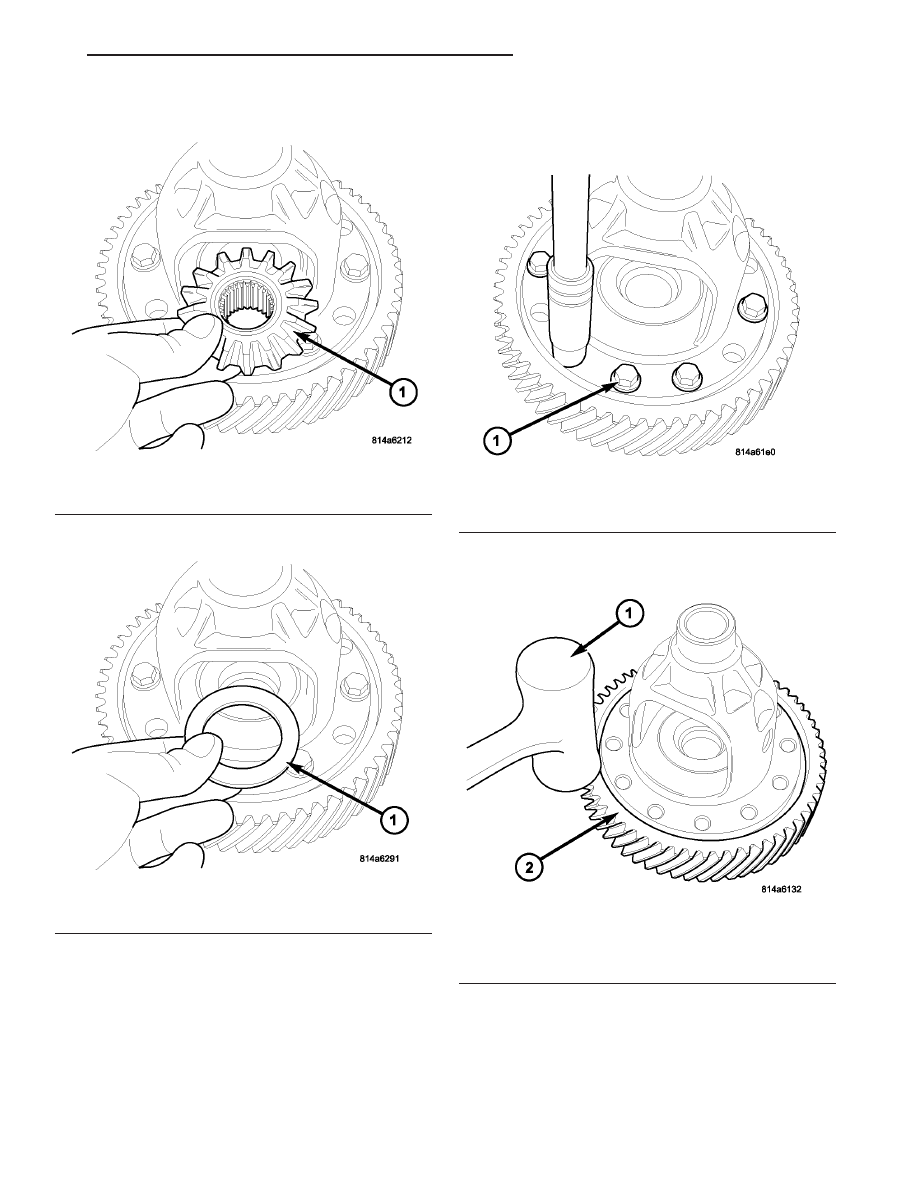

Fig. 172 Side Gear Removal/Installation

1 - SIDE GEAR

Fig. 173 Side Gear Washer

1 - SIDE GEAR THRUST WASHER

Fig. 174 Ring Gear Bolt Removal/Installation

1 - RING GEAR BOLTS

Fig. 175 Ring Gear Removal

1 - SOFT-FACED HAMMER
2 - RING GEAR

JR

40TE AUTOMATIC TRANSAXLE

21 - 119

FINAL DRIVE (Continued)

(18) Using Miller Special Tool L-4518, remove the

differential bearing race from the extension housing/
adapter plate.

(19) Using Miller Special Tool 6062A, remove the

differential bearing race from the bearing retainer
(Fig. 176) (Fig. 177).

DIFFERENTIAL SERVICE TOOLS

COMPONENT

REMOVER

INSTALLER

Diff. Bear. On
Retainer Side

5048, 5048-4
Collets,
L-4539-2
Button

5052, C-4171

Diff. Bear. On
Ext. Hous. Side

5048, 5048-3
Collets,
L-4539-2
Button

L-4410, C-4171

Diff. Race. On
Retainer Side

6062-A

6061, C-4171

Diff. Race. On
Ext. Hous. Side

L-4518

L-4520, C-4171

Extension
Housing Seal

7794-A, C-637
Slide Hammer

L-4520, C-4171

Bearing
Retainer Seal

794-A, C-637
Slide Hammer

L-4520, C-4171

ASSEMBLY

NOTE: Use Mopar

T

Silicone Rubber Adhesive Seal-

ant, or equivalent, on retainer and extension hous-
ing/adapter plate to seal to transaxle case.

(1) Position differential case to ring gear. Install

ring gear-to-differential case bolts and draw ring
gear into position (Fig. 178). Torque bolts to 95 N·m
(70 ft. lbs.).

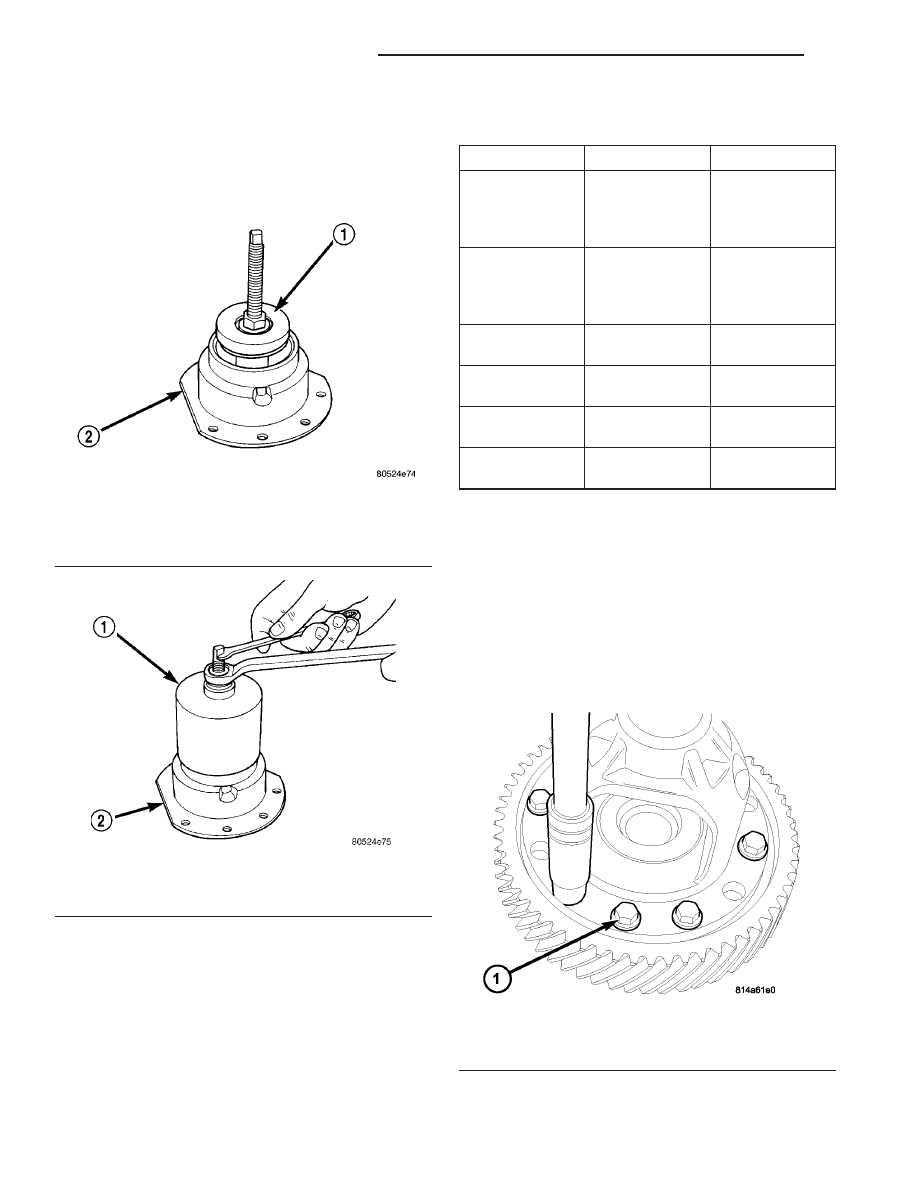

Fig. 176 Position Bearing Cup Remover Tool in

Retainer

1 - SPECIAL TOOL 6062A
2 - DIFFERENTIAL BEARING RETAINER

Fig. 177 Remove Bearing Cup

1 - SPECIAL TOOL 6062A
2 - DIFFERENTIAL BEARING RETAINER

Fig. 178 Ring Gear Bolt Removal/Installation

1 - RING GEAR BOLTS

21 - 120

40TE AUTOMATIC TRANSAXLE

JR

FINAL DRIVE (Continued)
