(7) If vehicle is equipped with an automatic trans-

axle, install shifter/ignition interlock cable (Fig. 12)
in lock cylinder housing.

(8) If equipped, connect wiring connector to SKIM.
(9) Install wiring harness connectors on back of

ignition switch (Fig. 10).

(10) Install 2 wiring harness connectors to multi-

function switch (Fig. 10) (Fig. 11).

(11) Install 2 wiring harness connectors to clock-

spring (Fig. 9).

(12) Install upper and lower steering column

shrouds onto lock housing of steering column. Install
and securely tighten 2 upper to lower steering col-
umn shroud to lock housing attaching screws to 1.9
N·m (17 in. lbs.) (Fig. 7).

CAUTION: If any doubt is present as to whether
clockspring is properly centered, this clockspring
centering procedure MUST be performed prior to
installing steering wheel. If clockspring is not cen-
tered it may be overextended, causing clockspring
assembly to become inoperative. clockspring is
centered when yellow centering indicator is present
in centering window and arrow on label points at
Drive Pin.

(13) Center clockspring using following procedure.

(a) Depress plastic locking pin to disengage

clockspring locking mechanism.

(b) Keeping

locking

mechanism

disengaged,

rotate clockspring rotor in CLOCKWISE direction
to end of travel. Do not apply excessive torque.

(c) From end of clockwise travel, slowly rotate

rotor in COUNTERCLOCKWISE direction until
yellow appears in centering window of clockspring.
When yellow appears in centering window locking
pin on clockspring rotor will be in front of arrow on
clockspring label.

(d) Release plastic locking pin to engage clock-

spring locking mechanism.

CAUTION: Do not install steering wheel by driving it
onto shaft. Pull steering wheel down onto steering
column shaft using ONLY steering wheel retaining
bolt.

(14) Feed clockspring wiring leads through steer-

ing wheel. Position steering wheel on shaft of steer-
ing column, making sure master serration in wheel
hub and on steering column shaft line up.

(15) Install steering wheel to steering column

shaft with bolt and tighten until steering wheel is
fully installed on shaft. Tighten steering wheel
retaining bolt to a torque of 54 N·m (40 ft. lbs.).

(16) Turn key cylinder to unlock position.
(17) If

equipped

with

remote

audio

control

switches, connect 4–way connector between clock-

spring and steering wheel wiring harness (Fig. 6).
Store connection behind tab in steering wheel hous-
ing.

(18) Connect horn switch wiring connector from

clockspring to airbag connector (Fig. 5).

(19) Install airbag electrical connectors to connec-

tors on rear of driver airbag (Fig. 5). Be sure elec-
trical connector from clockspring is securely
latched into airbag connector.

CAUTION: The fasteners, screws, and bolts, origi-
nally used for airbag components are specifically
designed for airbag system. They must never be
replaced with any substitutes. Anytime a new fas-
tener is needed, replace only with correct fasteners
provided in service packages or fasteners listed in
parts book.

NOTE: Make sure steering wheel and airbag module
are in right-side-up position before installing airbag
module on steering wheel.

(20) Install airbag module on steering wheel.

Install only two original or correct replacement air-
bag module attaching bolts (Fig. 4). Tighten two air-
bag module attaching bolts to a torque of 9.6 N·m (85
in. lbs.).

(21) Connect speed control wiring leads to speed

control switches.

(22) Install speed control switches in steering

wheel (Fig. 3). Install screws attaching speed control
switches to steering wheel. Tighten screws to a
torque of 1.4 N·m (12 in. lbs.).

(23) Install lower instrument panel knee bolster

onto lower instrument panel. Install and securely
tighten knee bolster to instrument panel attaching
screws.

(24) Install mirror switch bezel.
(25) Install fuse panel cover on left end of instru-

ment panel.

(26) Install inboard switch bezel. Install mounting

screw.

(27) Install center bezel surrounding radio and cli-

mate control panel from top cover of instrument
panel.

(28) Install silencer panel below steering column

knee bolster.

CAUTION: When reconnecting battery on a vehicle
that has had air bag module removed, ensure no
occupants are in vehicle and following procedure is
used.

(29) Reconnect negative cable to battery using

steps listed below.

JR

COLUMN

19 - 15

COLUMN (Continued)

(a) Connect DRBIII

t scan tool to diagnostic

datalink connector.

(b) Turn ignition key to ON position. Exit vehi-

cle with DRB scan tool.

(c) Ensuring that their are no occupants in vehi-

cle, connect negative cable to negative post of bat-
tery.

(d) Using DRBIII scan tool, read and record

active fault codes. Also read and record any stored
fault codes. Refer to Appropriate Diagnostic Infor-
mation if any faults are found.

(e) Erase stored faults if there are no active

fault codes. If problems remain, fault codes will not
erase.

(f) Reaching through drivers window, between

steering wheel and instrument cluster, turn igni-
tion key to OFF and then ON observing instru-
ment cluster airbag indicator. It should go on for
six to eight seconds, then go out. This will indicate
that air bag system is functioning normally.
(30) If airbag warning indicator fails to light,

blinks on and off or goes on and stays on, there
is an air bag system malfunction. Refer to Appro-
priate Diagnostic Information to diagnose any system
malfunction.

(31) Test operation of horn, lights and any other

functions that are steering column operated. If appli-
cable reset radio and clock.

(32) Road test vehicle to ensure proper operation

of steering system and speed control system.

SPECIFICATIONS

COLUMN FASTENER TORQUE

DESCRIPTION

N·m

Ft.

Lbs.

In.

Lbs.

Airbag Module Mounting
Bolts

9.6

—

85

Column Mounting Nuts

17

13

150

Intermediate Shaft Pinch
Bolt

44

32

—

Speed Control Switch
Screws

1.4

—

12

Steering Wheel Retaining
Bolt

54

40

—

INTERMEDIATE SHAFT

DESCRIPTION

The steering column intermediate shaft is located

between the steering column and the power steering

gear. It has a universal joint at each end. It has a
slider-stage in the center portion of the shaft.

The steering column intermediate shaft fastens to

the steering column’s splined shaft using a roll pin.
It uses a pinch bolt to secure the shafts to one
another at the steering gear (Fig. 15).

OPERATION

The steering column intermediate shaft connects

the steering column shaft to the power steering
gear’s pinion shaft. It’s flexible joints allow the shaft
to universal when rotating.

DIAGNOSIS AND TESTING - STEERING
COLUMN INTERMEDIATE SHAFT

The steering column intermediate shaft and its

universal joint couplers (Fig. 1) must be inspected
whenever any of the following conditions exist:

• After the vehicle has been involved in a collision

which deploys the airbag, regardless of the extent of
damage done to the vehicle.

• After the vehicle has been involved in an under-

carriage impact which results in any type of damage
to the front suspension crossmember.

• Under any conditions which result in the steer-

ing column assembly or steering column shaft receiv-
ing a force great enough to move the steering column
or shaft forward of rearward in a vehicle.

Inspect the intermediate shaft and its universal

joint couplers for any of the following conditions:

• seized or binding bearings

• loose bearing stakes

• bearings not fully seated in the coupler yoke

• bent intermediate shaft
Presence of any of the above faulty conditions call

for replacement of the entire steering column inter-
mediate shaft.

REMOVAL

(1) Remove fuse panel cover from left end of

instrument panel.

(2) Remove center bezel surrounding radio and cli-

mate control panel.

(3) Remove screw attaching bezel to instrument

panel behind climate control panel. Remove bezel.

(4) Remove

outside

mirror

switch

bezel

from

instrument panel.

(5) Remove silencer panel below steering column

knee bolster.

(6) Remove

screws

attaching

knee

bolster

to

instrument panel.

(7) Lower knee bolster and disconnect connectors

from rear, then remove bolster.

(8) Position

front

wheels

of

vehicle

in

the

straight-ahead position.

19 - 16

COLUMN

JR

COLUMN (Continued)

(9) Disconnect the intermediate shaft from the

steering gear shaft. To do so, remove the pinch bolt
from the intermediate shaft coupler (Fig. 15), then
slide the intermediate shaft up and off the steering
gear shaft.

(10) Turn the steering wheel 90° to the LEFT.

This is done to allow proper roll pin removal tool
installation.

(11) Using a steering wheel holder, lock the steer-

ing wheel in this position. This is done to keep the
clockspring from turning, losing its center. It
will also help hold the shaft steady while
removing the roll pin.

(12) Install Remover/Installer, Special Tool 6831-A,

through center of roll pin in intermediate shaft’s uni-
versal joint and install knurled nut (Fig. 16).

(13) While holding hex on end threaded rod,

tighten the nut on threaded rod of Remover/Installer.
This will pull the roll pin out of the intermediate
shaft’s universal joint.

(14) Using a screwdriver inserted between the

shaft’s universal joint and the steering column lower
mounting bracket, gently pry intermediate shaft off
steering column shaft.

INSTALLATION

(1) Start roll pin into universal joint prior to

installing intermediate shaft on steering column
shaft. Install roll pin into just far enough to square
roll pin to hole in universal joint. If roll pin is
installed too far, universal joint will not slid onto
steering column shaft.

(2) Install intermediate shaft on steering shaft

until correctly positioned to allow roll pin to be
installed in coupler.

(3) Install Remover/Installer, Special Tool 6831-A,

through center of roll pin and install knurled nut as
shown (Fig. 17).

(4) Using Remover/Installer (Fig. 17), install roll

pin into the coupler until roll pin is fully and evenly
installed through both sides of the coupler assembly.

(5) Remove the steering wheel holder and turn the

steering wheel 90° to the right so that the steering
wheel is back in the straight-ahead position. Do
not allow the steering wheel to turn any fur-
ther or in any other direction; clockspring cen-
ter will be lost and clockspring centering

Fig. 15 Intermediate Shaft Attachment

1 - INTERMEDIATE SHAFT
2 - PINCH BOLT

Fig. 16 Removing Roll Pin From Flex Joint (Typical)

1 - ROLL PIN
2 - KNURLED NUT
3 - INTERMEDIATE SHAFT
4 - UNIVERSAL JOINT
5 - STEERING COLUMN LOWER MOUNTING BRACKET
6 - SPECIAL TOOL 6831–A

Fig. 17 Tool Set-Up For Installing Roll Pin (Typical)

1 - SPECIAL TOOL 6831–A
2 - ROLL PIN
3 - KNURLED NUT
4 - INTERMEDIATE SHAFT
5 - UNIVERSAL JOINT

JR

COLUMN

19 - 17

INTERMEDIATE SHAFT (Continued)

procedure must then be performed (Refer to 8 -
ELECTRICAL/RESTRAINTS/CLOCKSPRING

-

STANDARD PROCEDURE)

(6) Under the instrument panel, reconnect the

intermediate shaft to the steering gear shaft. To do
so, align the flats and slide the intermediate shaft
onto the steering gear shaft aligning the pinch bolt
hole with the notch formed into the steering gear
shaft. Install a new pinch bolt in the intermediate
shaft coupler (Fig. 15), then tighten the pinch bolt to
a torque of 44 N·m (32 ft. lbs.).

(7) Install lower instrument panel knee bolster

onto the lower instrument panel. Install and securely
tighten the knee bolster to instrument panel attach-
ing screws.

(8) Install the mirror switch bezel.
(9) Install fuse panel cover on left end of instru-

ment panel.

(10) Install inboard switch bezel. Install mounting

screw.

(11) Install center bezel surrounding radio and cli-

mate control panel from top cover of instrument
panel.

(12) Install silencer panel below steering column

knee bolster.

(13) Road test vehicle to ensure proper operation

of the steering system.

STEERING WHEEL

REMOVAL

(1) Position steering wheel so that tires are aimed

straight-ahead.

(2) Disconnect and isolate battery negative remote

cable.

(3) Remove speed control switch screws from back

of steering wheel. Pull the switch pods out and dis-
connect wire connectors.

(4) Remove Driver Airbag attaching bolts from

steering wheel.

(5) Lift airbag and disconnect airbag squib connec-

tors using finger grip (Fig. 18). Use care not to pull
on wires. Never use a metallic tool to pry on the con-
nector.

(6) Disconnect horn wire connector from airbag

mounting bracket (Fig. 18). Remove driver airbag.

(7) If equipped with remote audio control switches,

disconnect 4–way connector between clockspring and
steering wheel wiring harness (Fig. 19).

(8) Unscrew steering wheel retaining bolt (Fig. 20)

almost all the way out (approximately 15 mm). Do
not completely remove the bolt at this time.

CAUTION: When installing the wheel puller on the
steering wheel, be sure puller bolts are hand
threaded

no

more

than

5

revolutions

in

the

threaded holes of the steering wheel. Avoid contact
between the bolts and the face of the clockspring,
otherwise damage to the clockspring may result.

(9) Install puller on steering wheel.
(10) While

holding

steering

wheel

firmly

in

straight-ahead position, loosen steering wheel using
wheel puller (Fig. 8). Remove puller from wheel.

(11) Remove retaining bolt, then steering wheel.

Carefully feed all wires through steering wheel arma-
ture to avoid damaging wires as steering wheel is
removed.

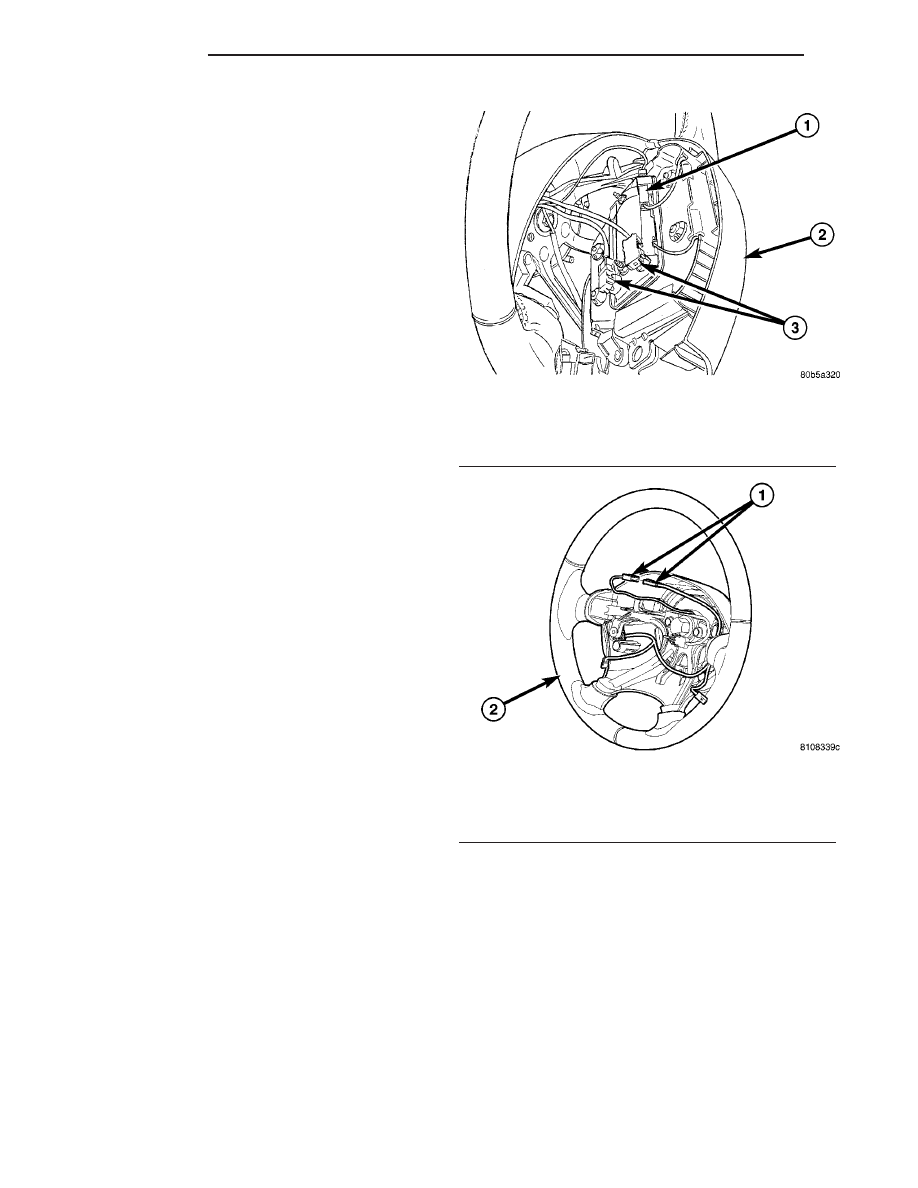

Fig. 18 Airbag Electrical Connections

1 - HORN CONNECTOR
2 - DRIVER AIRBAG
3 - AIRBAG SQUIB CONNECTORS

Fig. 19 Remote Audio Switches Connector (If

Equipped)

1 - AUDIO SWITCHES CONNECTOR
2 - STEERING WHEEL

19 - 18

COLUMN

JR

INTERMEDIATE SHAFT (Continued)
