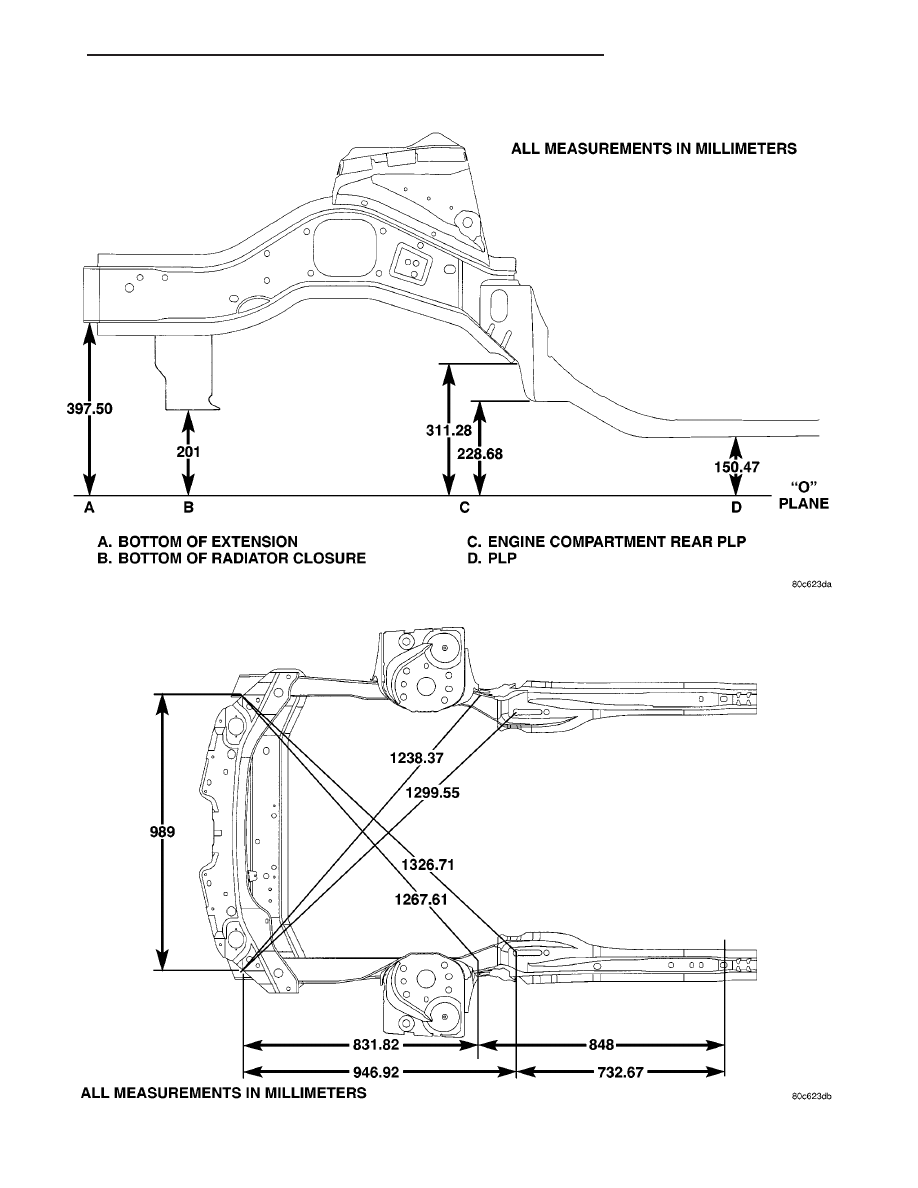

Fig. 9 ENGINE COMPARTMENT SIDE VIEW

Fig. 10 FORWARD FRAME SECTION BOTTOM VIEW

JR

FRAME & BUMPERS

13 - 7

FRAME (Continued)

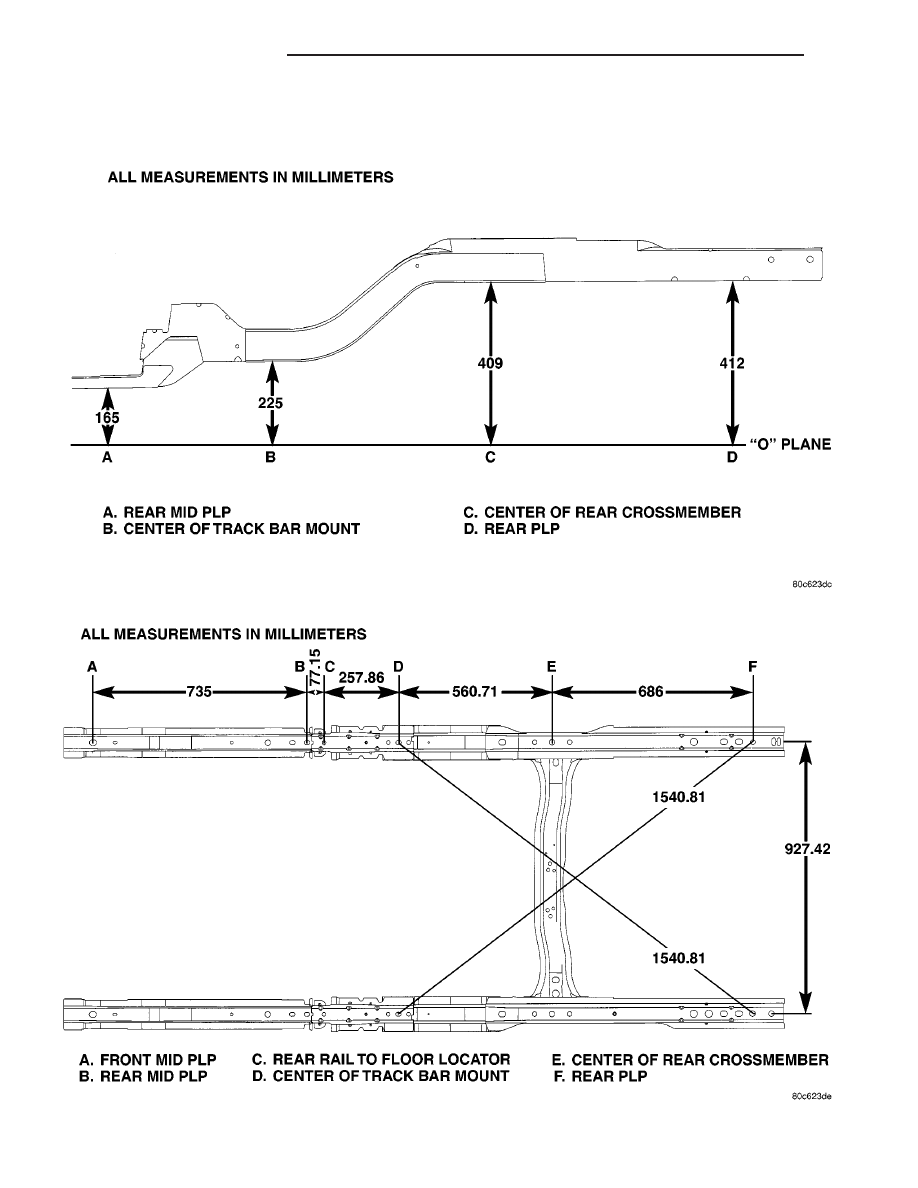

Fig. 11 REAR FRAME SECTION SIDE VIEW

Fig. 12 REAR FRAME SECTION BOTTOM VIEW

13 - 8

FRAME & BUMPERS

JR

FRAME (Continued)

FRONT SUSPENSION
CROSSMEMBER

REMOVAL

(1) Hoist and support vehicle on safety stands.

(Refer to LUBRICATION & MAINTENANCE/HOIST-
ING - SERVICE PROCEDURE).

(2) Place a suitable lifting device under front sus-

pension crossmember.

(3) Remove bolts attaching suspension strut to the

lower control arm. (Refer to 2 - SUSPENSION/
FRONT/STRUT - REMOVAL).

(4) Disengage lower ball joints from lower control

arms. (Refer to 2 - SUSPENSION/FRONT/LOWER
CONTROL ARM - REMOVAL).

(5) Remove 3 bolts attaching rear engine mount to

crossmember (Fig. 13). If equipped, manual trans-
mission bracket will come down when these
bolts are removed. It may be necessary to
loosen damper mounting bolt at engine struc-
tural collar to allow bracket and damper to
swing down sufficiently (Fig. 13).

(6) Remove bolts attaching front of suspension

crossmember to frame rails under upper control
arms.

(7) Loosen bolts attaching rear of suspension cross-

member to frame rail torque boxes.

(8) Allow the front of the suspension crossmember

to swing away from the frame rails.

(9) Remove bolts attaching steering gear to top of

suspension crossmember (Fig. 14).

CAUTION: Do not allow steering gear to hang by
the pressure or return hoses, damage to hoses can
result.

(10) Using mechanics wire, tie steering gear to

structure above.

(11) Raise crossmember back into position.
(12) Remove bolts attaching rear of crossmember

to frame rail torque boxes.

(13) Lower front suspension crossmember away

from bottom of vehicle.

INSTALLATION

(1) Raise front suspension crossmember into posi-

tion on vehicle.

(2) Loosely install bolts attaching rear of cross-

member to frame rail torque boxes.

(3) Lower crossmember and install bolts attaching

steering gear to top of suspension crossmember.

(4) Raise crossmember into position.
(5) Tighten bolts holding rear of suspension cross-

member to frame rail torque boxes.

(6) Install bolts attaching front of suspension

crossmember to frame rails under upper control arm.

(7) Engage lower ball joint to lower control arms.

(Refer to 2 - SUSPENSION/FRONT/LOWER CON-
TROL ARM - INSTALLATION).

(8) Install 3 bolts attaching rear engine mount to

crossmember (Fig. 13). If equipped, make sure
manual transmission bracket is positioned in

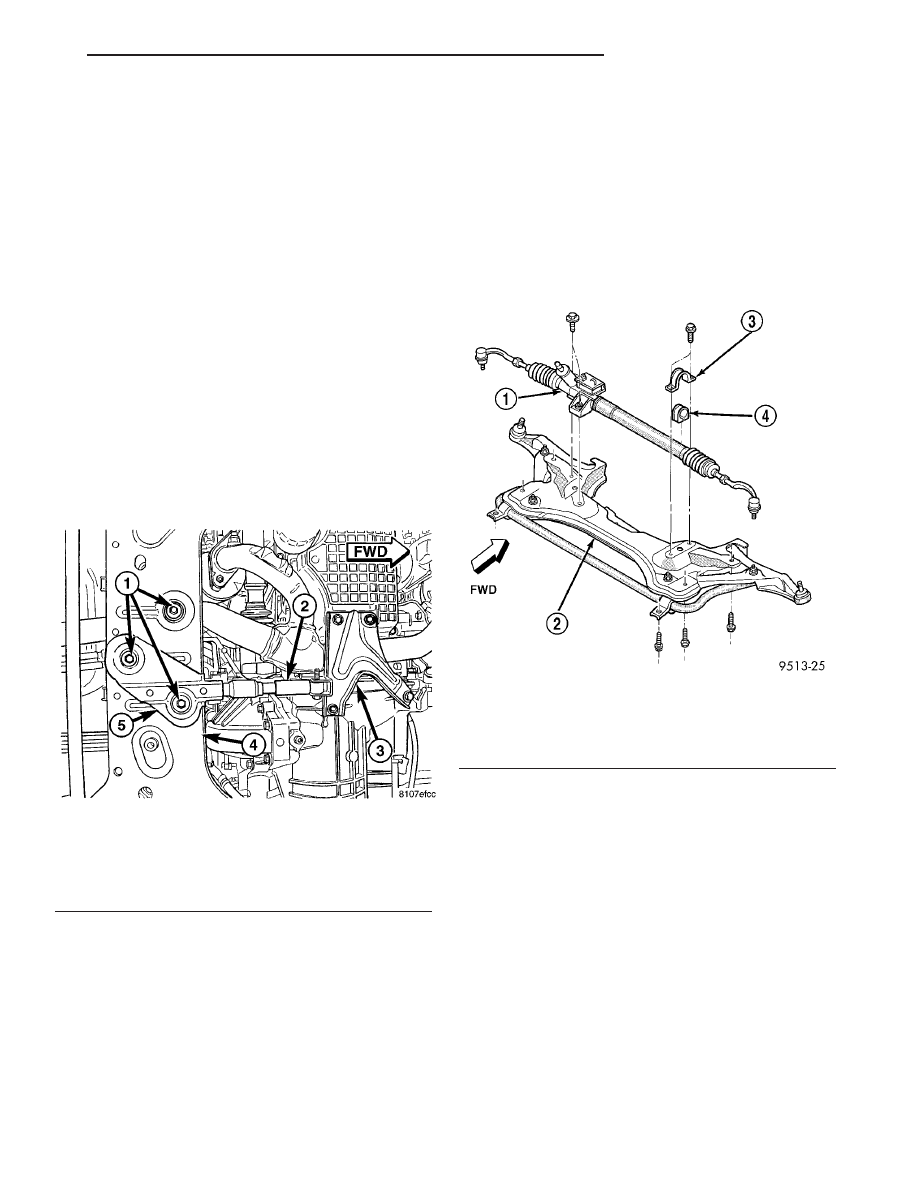

Fig. 13 Damper Mounting

1 - ENGINE MOUNT BOLTS
2 - DAMPER
3 - STRUCTURAL COLLAR
4 - FRONT SUSPENSION CROSSMEMBER
5 - TRANSMISSION BRACKET

Fig. 14 Front Suspension Crossmember

1 - STEERING GEAR
2 - FRONT SUSPENSION CROSSMEMBER
3 - CLAMP
4 - ISOLATOR

JR

FRAME & BUMPERS

13 - 9

place before installing bolts (Fig. 13). Tighten
bolts to 65 N·m (48 ft. lbs.) torque.

(9) Install bolts attaching suspension strut to

lower control arm. (Refer to 2 - SUSPENSION/
FRONT/STRUT - INSTALLATION).

(10) Lower vehicle.
(11) After assembly is complete, check front end

alignment and adjust as necessary.

REAR SUSPENSION
CROSSMEMBER

DESCRIPTION

This vehicle is equipped with a bolt in type rear

suspension crossmember. The crossmember on this
vehicle is the same for all of the optional suspensions
that are available on the vehicle.

REMOVAL

(1) Raise vehicle on jack stands or centered on a

frame contact type hoist. (Refer to LUBRICATION &
MAINTENANCE/HOISTING - SERVICE PROCE-
DURE).

(2) Remove both rear wheel and tire assemblies

from the vehicle.

(3) Remove the shock absorber clevis bracket to

rear knuckle attaching bolt and nut on both sides of
the vehicle (Fig. 15).

(4) Remove muffler support bracket from rear

frame rail (Fig. 16).

(5) Remove the rear exhaust pipe hanger from the

rear suspension crossmember (Fig. 17). Let exhaust
system drop down as far as possible.

(6) Position a transmission jack and wooden block

under the center of the rear suspension crossmember
to support and lower crossmember during removal
(Fig. 18).

(7) If vehicle is equipped with antilock brakes,

remove routing clips for wheel speed sensor cable
from brackets on upper control arm (Fig. 19).

(8) Remove the nuts and bolts on each side of vehi-

cle attaching the 4 lateral links to the knuckles.

(9) Disconnect the clips attaching line bundle to

crossmember (Fig. 20).

(10) Remove the 4 bolts attaching the rear suspen-

sion crossmember to rear frame rails (Fig. 21).

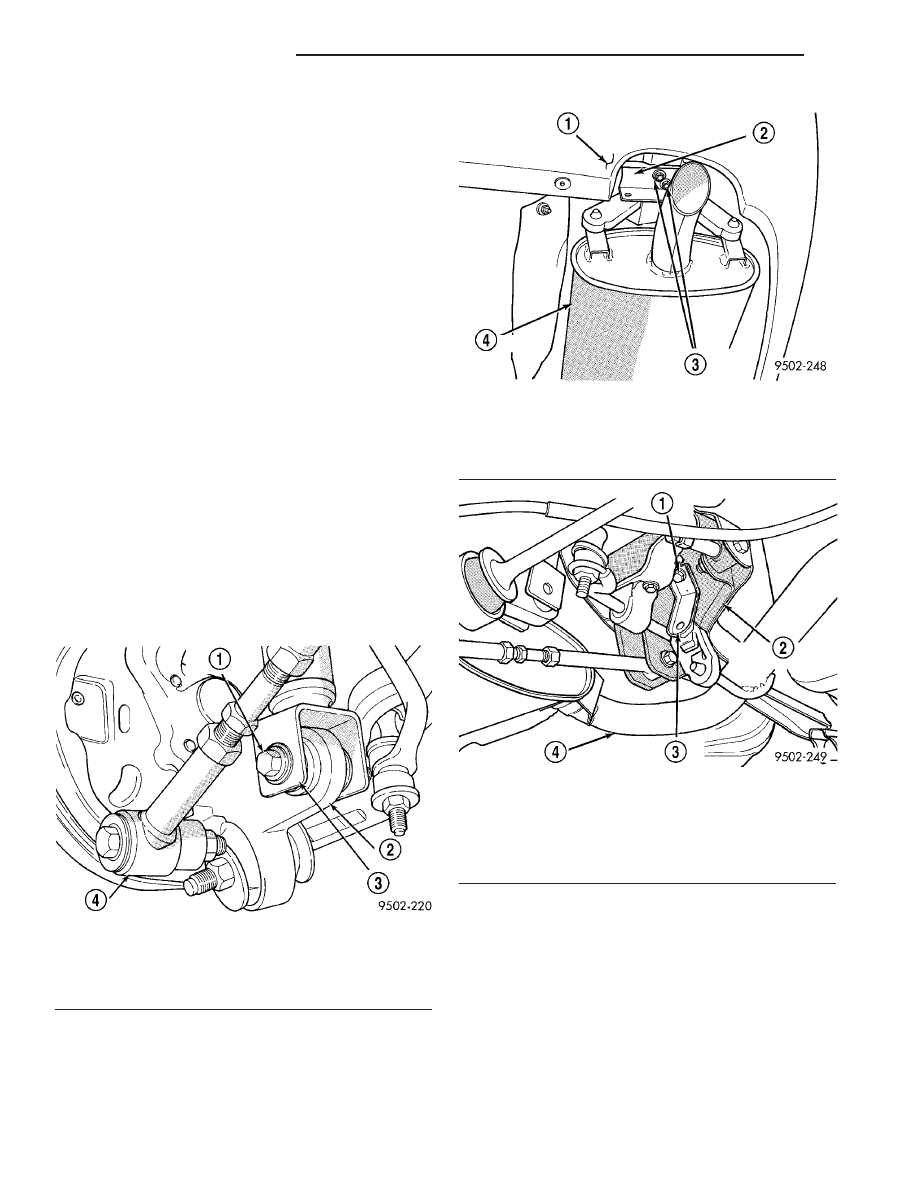

Fig. 15 Shock Absorber To Knuckle Attaching

1 - ATTACHING BOLT
2 - REAR KNUCKLE
3 - SHOCK ABSORBER CLEVIS BRACKET
4 - LATERAL LINK

Fig. 16 Muffler Support Bracket

1 - REAR FASCIA
2 - MUFFLER SUPPORT BRACKET
3 - ATTACHING BOLTS
4 - MUFFLER

Fig. 17 Exhaust Pipe Hanger At Rear Suspension

Crossmember

1 - BOLT
2 - REAR SUSPENSION CROSSMEMBER
3 - HANGER BRACKET
4 - EXHAUST PIPE

13 - 10

FRAME & BUMPERS

JR

FRONT SUSPENSION CROSSMEMBER (Continued)
