tolerance window, the installation process is complete
and nothing further is required. If the spring tang is
not within the tolerance window, repeat Steps 5
through 7.

(9) Install engine mount support bracket (Fig.

110).

(10) Install upper timing belt cover. Torque fasten-

ers to 6 N·m (50 in. lbs.) (Fig. 110).

(11) Install the lower timing belt cover. Torque fas-

teners to 6 N·m (50 in. lbs.) (Fig. 110).

(12) Install generator and bracket. Connect gener-

ator connections.

(13) Install AC/Generator belt tensioner.
(14) Install

crankshaft

damper

(Refer

to

9

-

ENGINE/ENGINE BLOCK/VIBRATION DAMPER -
INSTALLATION).

(15) Install right engine mount (Refer to 9 -

ENGINE/ENGINE MOUNTING/RIGHT MOUNT -
INSTALLATION).

(16) Install coolant recovery container (Refer to 7 -

COOLING/ENGINE/COOLANT RECOVERY CON-
TAINER - INSTALLATION).

(17) Install accessory drive belts (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(18) Install belt splash shield.
(19) Install right front wheel.
(20) Connect negative battery cable.

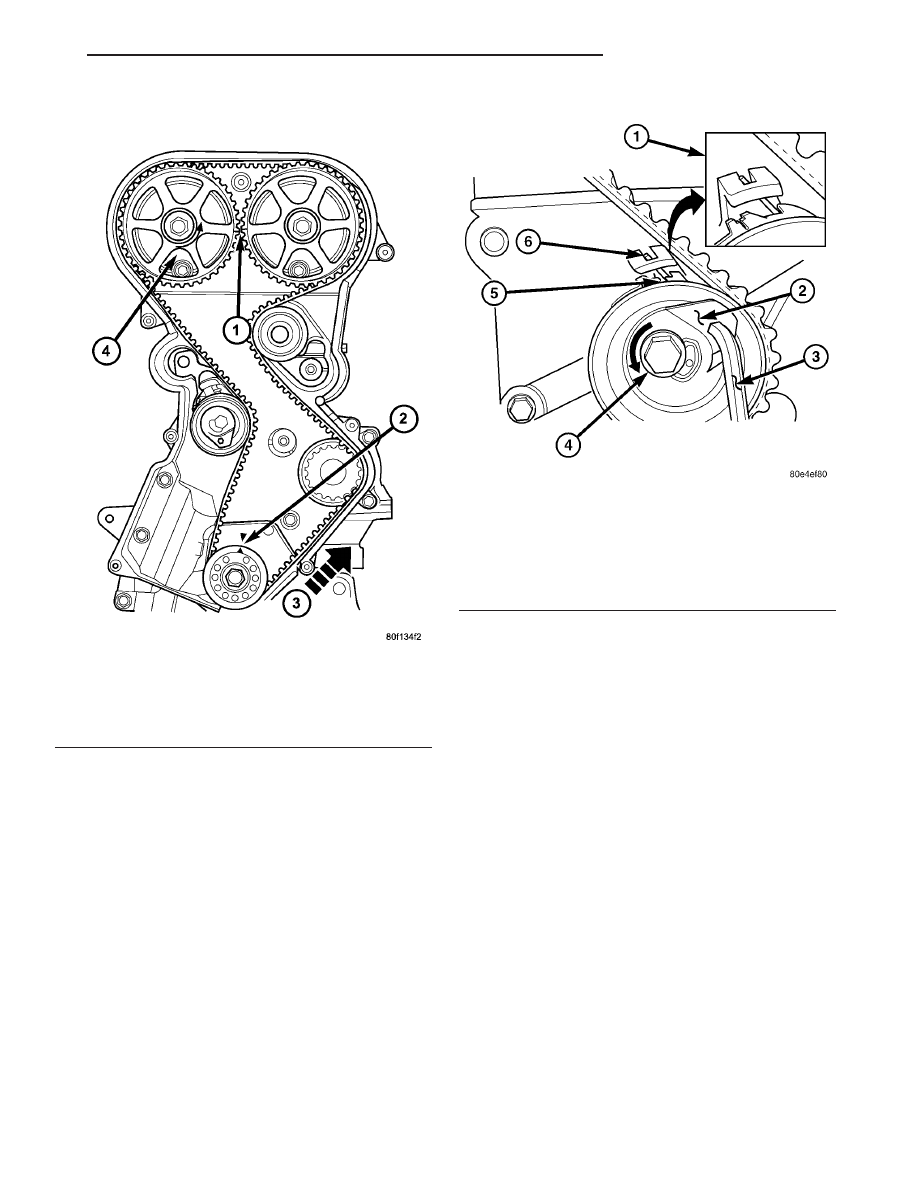

Fig. 120 Timing Belt Installation

1 - CAMSHAFT TIMING MARKS 1/2 NOTCH LOCATION
2 - CRANKSHAFT AT TDC
3 - INSTALL BELT IN THIS DIRECTION
4 - ROTATE CAMSHAFT SPROCKET TO TAKE UP BELT SLACK

Fig. 121 Timing Belt Tension Adjustment

1 - ALIGN SETTING NOTCH WITH SPRING TANG
2 - TOP PLATE
3 - 6mm ALLEN WRENCH
4 - LOCK BOLT
5 - SETTING NOTCH
6 - SPRING TANG

JR

ENGINE 2.4L DOHC

9 - 143

TIMING BELT AND SPROCKET(S) (Continued)

TIMING BELT TENSIONER &
PULLEY

REMOVAL

(1) Remove the timing belt (Refer to 9 - ENGINE/

VALVE TIMING/TIMING BELT AND SPROCKETS -
REMOVAL).

(2) Remove timing belt idler pulley (Fig. 124).

(3) Hold camshaft sprocket with Special Tool 6847

while removing bolt (Fig. 125). Remove both cam
sprockets.

(4) Remove rear timing belt cover fasteners and

remove cover from engine (Fig. 126).

(5) Remove lower bolt attaching timing belt ten-

sioner assembly to engine and remove tensioner as
an assembly (Fig. 127).

INSTALLATION

(1) Align timing belt tensioner assembly to engine

and install lower mounting bolt but do not tighten
(Fig. 127). To properly align tensioner assembly—in-
stall one of the engine bracket mounting bolts (M10)
5 to 7 turns into the tensioner’s upper mounting loca-
tion (Fig. 127).

(2) Torque the tensioner’s lower mounting bolt to

61 N·m (45 ft. lbs.). Remove the upper bolt used for
tensioner alignment.

(3) Install rear timing belt cover and fasteners.

Torque fasteners to values specified in (Fig. 126).

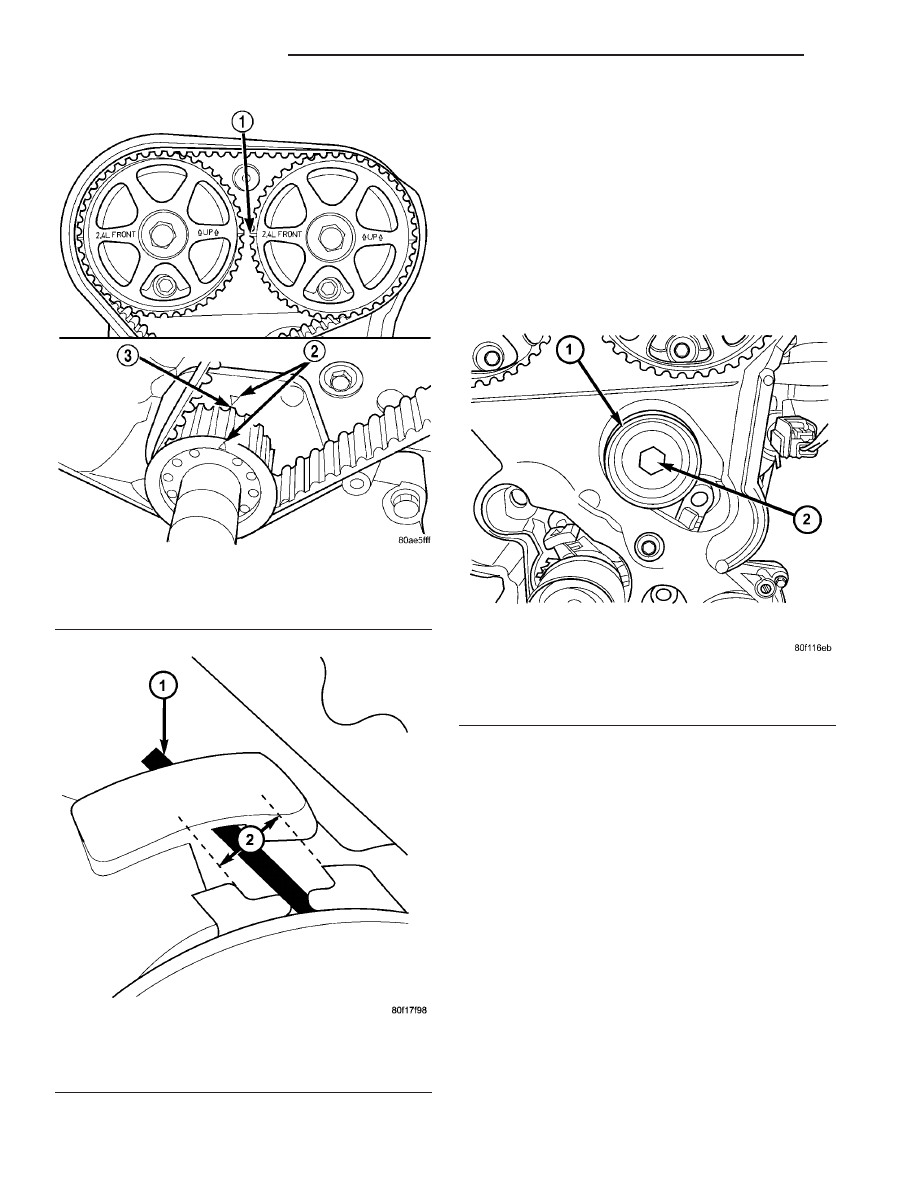

Fig. 122 Crankshaft and Camshaft Timing

1 - CAMSHAFT TIMING MARKS
2 - CRANKSHAFT TDC MARKS
3 - TRAILING EDGE OF SPROCKET TOOTH

Fig. 123 Timing Belt Tension Verification

1 - SPRING TANG
2 - TOLERANCE WINDOW

Fig. 124 Timing Belt Idler Pulley

1 - IDLER PULLEY
2 - BOLT

9 - 144

ENGINE 2.4L DOHC

JR

TIMING BELT AND SPROCKET(S) (Continued)

(4) Install timing belt idler pulley and torque

mounting bolt to 61 N·m (45 ft. lbs.) (Fig. 124).

(5) Install camshaft sprockets. Use Special Tool

6847 to hold sprockets (Fig. 125), torque bolts to 115
N·m (85 ft. lbs.).

(6) Install the timing belt (Refer to 9 - ENGINE/

VALVE TIMING/TIMING BELT AND SPROCKETS -
INSTALLATION).

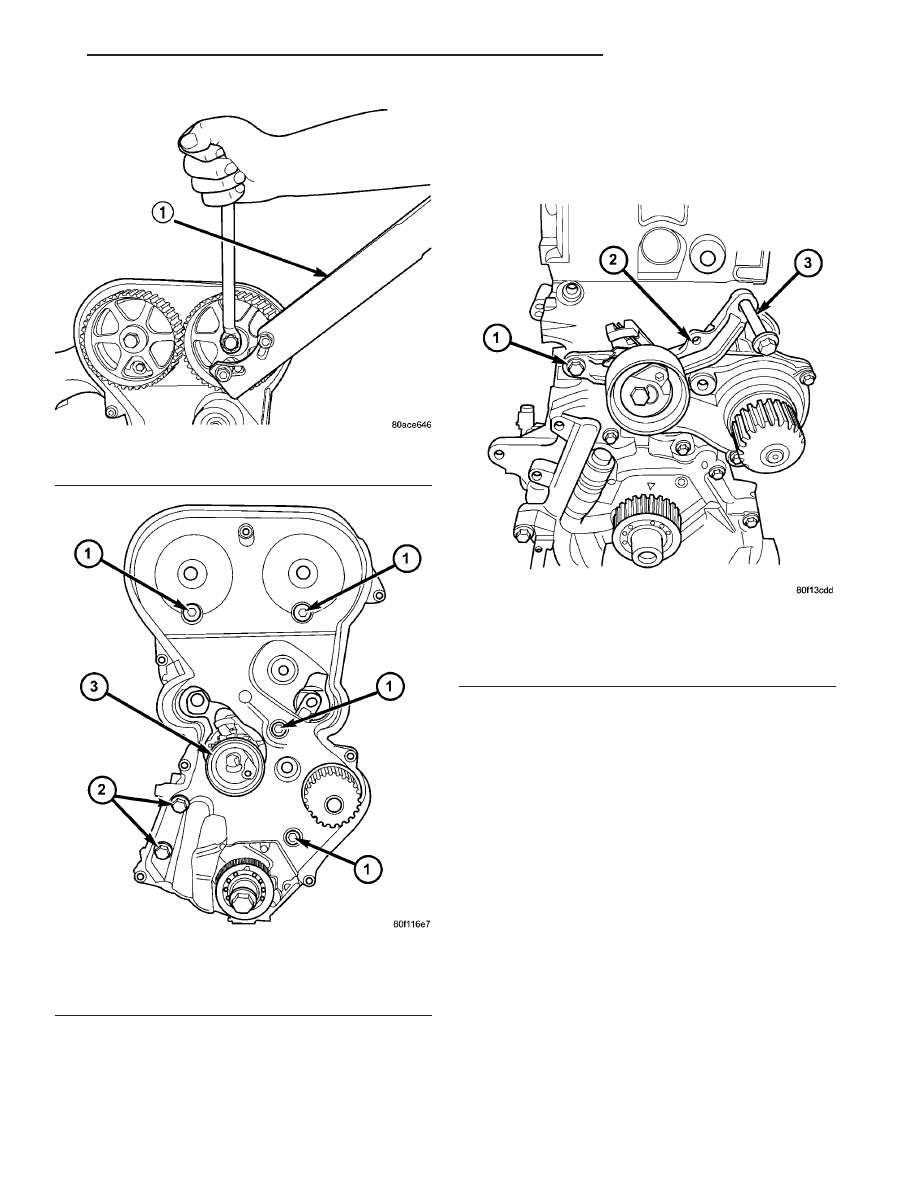

Fig. 125 Camshaft Sprocket - Removal/Installation

1 - SPECIAL TOOL 6847

Fig. 126 Rear Timing Belt Cover Fasteners

1 - M6 BOLTS - 12 N·m (105 in. lbs.)
2 - M8 BOLTS - 28 N·m (250 in. lbs.)
3 - TIMING BELT TENSIONER

Fig. 127 Timing Belt Tensioner/Bracket Assembly

1 - BOLT
2 - TENSIONER ASSEMBLY
3 - BOLT-INSTALL FOR PROPER ALIGNMENT

JR

ENGINE 2.4L DOHC

9 - 145

TIMING BELT TENSIONER & PULLEY (Continued)

BALANCE SHAFTS AND
CARRIER ASSEMBLY

DESCRIPTION

The 2.4L engine is equipped with two nodular cast

iron balance shafts installed in a cast aluminum car-
rier attached to the lower cylinder block (Fig. 128).

OPERATION

The balance shafts are driven by the crankshaft

via a roller chain and sprockets. The balance shafts
are connected by helical gears. The dual counter
rotating shafts decrease second order vertical shak-
ing forces caused by component movement.

REMOVAL

BALANCE SHAFTS/CHAIN/SPROCKETS

NOTE: For service procedures requiring only tem-
porary relocation of carrier assembly refer to BAL-
ANCE SHAFT CARRIER procedure below.

(1) Drain engine oil.
(2) Remove the oil pan and pick-up tube (Refer to

9 - ENGINE/LUBRICATION/OIL PAN - REMOVAL).

(3) If replacing crankshaft sprocket, remove oil

pump (Refer to 9 - ENGINE/LUBRICATION/OIL
PUMP - REMOVAL).

(4) Remove chain cover, guide and tensioner. Dis-

card pivot screw and adjuster screw. (Fig. 129).

(5) Remove screw retaining balance shaft drive

sprocket (Fig. 130). Remove chain and sprocket.

(6) Using two wide pry bars, work the crankshaft

sprocket back and forth until it is off the crankshaft-
shaft.

(7) Remove gear cover retaining stud (double

ended to also retain chain guide). Remove cover and
balance shaft gears (Fig. 131).

(8) Remove rear cover and balance shafts (Fig.

132).

(9) Remove four carrier to crankcase attaching

bolts to separate carrier from engine bedplate.

BALANCE SHAFT CARRIER

The following components will remain intact dur-

ing carrier removal: Gear cover, gears, balance shafts
and the rear cover (Fig. 128).

(1) Drain engine oil.
(2) Remove the oil pan and pick-up tube (Refer to

9 - ENGINE/LUBRICATION/OIL PAN - REMOVAL).

(3) Remove chain cover, guide and tensioner (Fig.

129).

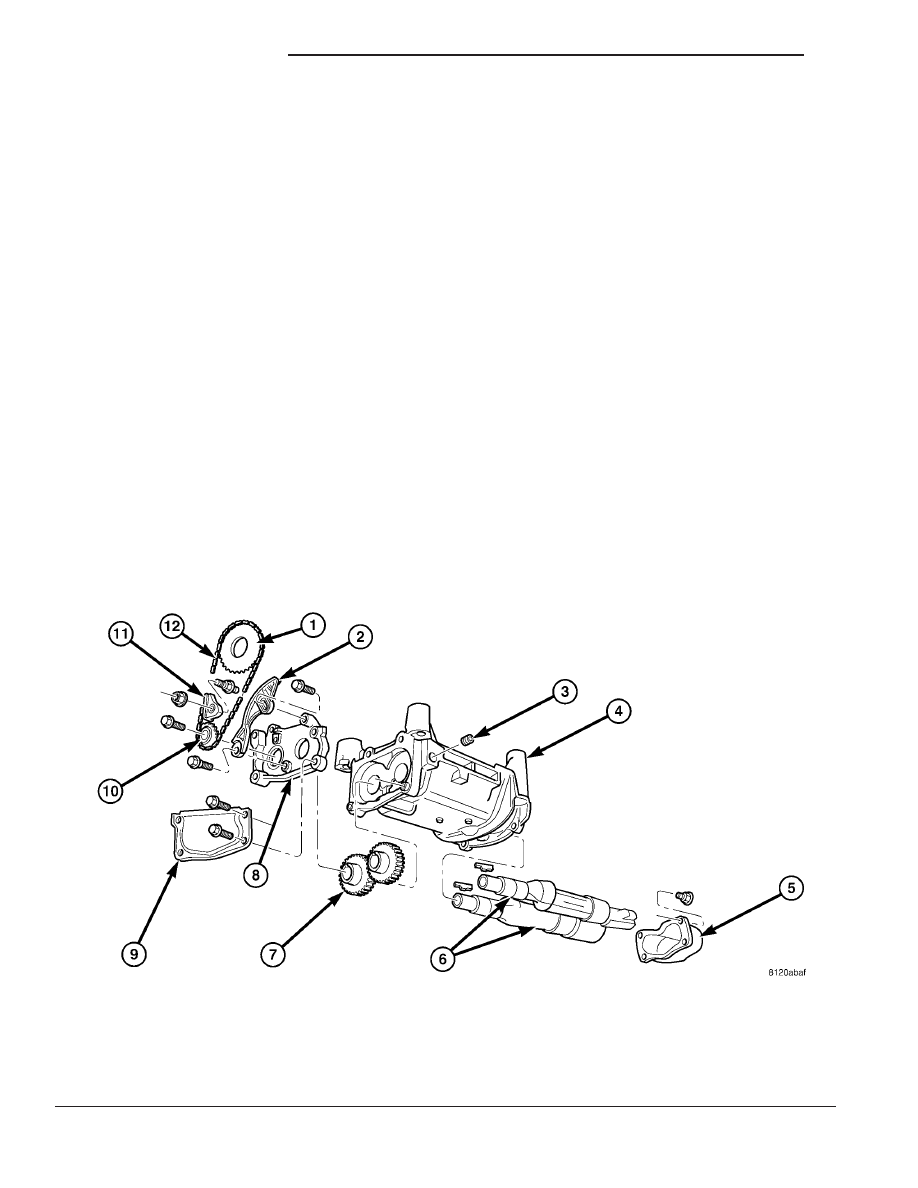

Fig. 128 Balance Shafts and Carrier Assembly

1 - SPROCKET

7 - GEARS

2 - TENSIONER

8 - GEAR COVER

3 - PLUG

9 - CHAIN COVER

4 - CARRIER

10 - SPROCKET

5 - REAR COVER

11 - GUIDE

6 - BALANCE SHAFTS

12 - CHAIN
