• Wiring - Visually inspect the wire harness for

damage. Repair or replace any faulty wiring, as
required. Check for loose or corroded wire harness
connections at main engine ground and remote jump
post.

• Power Distribution Center (PDC) - Visually

inspect the B+ connections at the PDC for physical
damage and loose or corroded harness connections.

STARTING SYSTEM DIAGNOSIS

CONDITION

POSSIBLE CAUSE

CORRECTION

STARTER FAILS
TO ENGAGE.

1. BATTERY
DISCHARGED OR
FAULTY.

1. REFER TO THE BATTERY SECTION FOR MORE
INFORMATION. CHARGE OR REPLACE BATTERY, IF
REQUIRED.

2. STARTING CIRCUIT
WIRING FAULTY.

2. REFER TO FEED CIRCUIT RESISTANCE TEST AND FEED
CIRCUIT TEST IN THIS SECTION.

3. STARTER RELAY
FAULTY.

3. REFER TO RELAY TEST, IN THIS SECTION. REPLACE
RELAY, IF NECESSARY.

4. IGNITION SWITCH
FAULTY.

4. REFER TO IGNITION SWITCH TEST, IN THE STEERING
SECTION OR 8 WIRING DIAGRAMS. REPLACE SWITCH, IF
NECESSARY.

5. PARK/NEUTRAL
POSITION SWITCH
(AUTO TRANS) FAULTY
OR MIS-ADJUSTED.

5. REFER PARK/NEUTRAL POSITION SWITCH TEST, IN THE
TRANSAXLE. SECTION FOR MORE INFORMATION. REPLACE
SWITCH, IF NECESSARY.

6. CLUTCH INTERLOCK
SWITCH (MAN TRANS)
FAULTY.

6. REFER TO CLUTCH PEDAL POSITION SWITCH TEST, IN
THE CLUTCH. SECTION. REPLACE SWITCH, IF NECESSARY.

7. STARTER SOLENOID
FAULTY.

7. REFER TO SOLENOID TEST, IN THIS SECTION. REPLACE
STARTER ASSEMBLY, IF NECESSARY.

8. STARTER ASSEMBLY
FAULTY.

8. IF ALL OTHER STARTING SYSTEM COMPONENTS AND
CIRCUITS CHECK OK, REPLACE STARTER ASSEMBLY.

9. FAULTY TEETH ON
RING GEAR.

9. ROTATE FLYWHEEL 360°, AND INSPECT TEETH AND RING
GEAR REPLACED IF DAMAGED.

10. PCM DOUBLE
START OVERRIDE
OUTPUT FAILURE.

10. REFER TO PCM DIAGNOSTIC. CHECK FOR CONTINUITY
BETWEEN PCM AND TERMINAL 85. REPAIR OPEN CIRCUIT
AS REQUIRED. IF OK, PCM MAY BE DEFECTIVE.

STARTER
ENGAGES,
FAILS TO TURN
ENGINE.

1. BATTERY
DISCHARGED OR
FAULTY.

1. REFER TO THE BATTERY SECTION FOR MORE
INFORMATION. CHARGE OR REPLACE BATTERY AS
NECESSARY.

2. STARTING CIRCUIT
WIRING FAULTY.

2. REFER TO THE FEED CIRCUIT RESISTANCE TEST AND
THE FEED CIRCUIT TEST IN THIS SECTION. REPAIR AS
NECESSARY.

3. STARTER ASSEMBLY
FAULTY.

3. IF ALL OTHER STARTING SYSTEM COMPONENTS AND
CIRCUITS CHECK OK, REPLACE STARTER ASSEMBLY.

4. ENGINE SEIZED.

4. REFER TO THE ENGINE SECTION, FOR DIAGNOSTIC AND
SERVICE PROCEDURES.

JR

STARTING

8F - 27

STARTING (Continued)

CONDITION

POSSIBLE CAUSE

CORRECTION

5. LOOSE
CONNECTION AT
BATTERY, PDC,
STARTER, OR ENGINE
GROUND.

5. INSPECT FOR LOOSE CONNECTIONS.

6. FAULTY TEETH ON
RING GEAR.

6. ROTATE FLYWHEEL 360°, AND INSPECT TEETH AND RING
GEAR REPLACED IF DAMAGED.

STARTER
ENGAGES,
SPINS OUT
BEFORE
ENGINE
STARTS.

1. BROKEN TEETH ON
STARTER RING GEAR.

1. REMOVE STARTER. INSPECT RING GEAR AND REPLACE
IF NECESSARY.

2. STARTER ASSEMBLY
FAULTY.

2. IF ALL OTHER STARTING SYSTEM COMPONENTS AND
CIRCUITS CHECK OK, REPLACE STARTER ASSEMBLY.

STARTER DOES
NOT
DISENGAGE.

1. STARTER
IMPROPERLY
INSTALLED.

1. INSTALL STARTER. TIGHTEN STARTER MOUNTING
HARDWARE TO CORRECT TORQUE SPECIFICATIONS.

2. STARTER RELAY
FAULTY.

2. REFER TO RELAY TEST, IN THIS SECTION. REPLACE
RELAY, IF NECESSARY.

3. IGNITION SWITCH
FAULTY.

3. REFER TO IGNITION SWITCH TEST, IN THE STEERING
SECTION. REPLACE SWITCH, IF NECESSARY.

4. STARTER ASSEMBLY
FAULTY.

4. IF ALL OTHER STARTING SYSTEM COMPONENTS AND
CIRCUITS CHECK OK, REPLACE STARTER ASSEMBLY.

5. FAULTY TEETH ON
RING GEAR.

5. ROTATE FLYWHEEL 360°, AND INSPECT TEETH AND RING
GEAR REPLACED IF DAMAGED.

DIAGNOSIS AND TESTING - FEED CIRCUIT
RESISTANCE TEST

Before proceeding with this operation, review Diag-

nostic Preparation and Starter Feed Circuit Tests.
The following operation will require a voltmeter,
accurate to 1/10 of a volt.

CAUTION: Ignition and Fuel systems must be dis-
abled to prevent engine start while performing the
following tests.

(1) To disable the Ignition and Fuel systems, dis-

connect the Automatic Shutdown Relay (ASD). The
ASD relay is located in the Power Distribution Cen-
ter (PDC). Refer to the PDC cover for proper relay
location.

(2) Gain access to battery terminals.
(3) With all wiring harnesses and components

properly connected, perform the following:

(a) Connect the negative lead of the voltmeter to

the battery negative post, and positive lead to the
battery negative cable clamp. Rotate and hold the
ignition switch in the START position. Observe the

voltmeter. If voltage is detected, correct poor con-
tact between cable clamp and post.

(b) Connect positive lead of the voltmeter to the

battery positive post, and negative lead to the bat-
tery positive cable clamp. Rotate and hold the igni-
tion switch key in the START position. Observe the
voltmeter. If voltage is detected, correct poor con-
tact between the cable clamp and post.

(c) Connect negative lead of voltmeter to battery

negative terminal, and positive lead to engine
block near the battery cable attaching point.
Rotate and hold the ignition switch in the START
position. If voltage reads above 0.2 volt, correct
poor contact at ground cable attaching point. If
voltage reading is still above 0.2 volt after correct-
ing poor contacts, replace ground cable.
(4) Connect positive voltmeter lead to the starter

motor housing and the negative lead to the battery
negative terminal. Hold the ignition switch key in
the START position. If voltage reads above 0.2 volt,
correct poor starter to engine ground.

(a) Connect the positive voltmeter lead to the

battery positive terminal, and negative lead to bat-

8F - 28

STARTING

JR

STARTING (Continued)

tery cable terminal on starter solenoid. Rotate and
hold the ignition switch in the START position. If
voltage reads above 0.2 volt, correct poor contact at
battery cable to solenoid connection. If reading is
still above 0.2 volt after correcting poor contacts,
replace battery positive cable.

(b) If resistance tests do not detect feed circuit

failures, replace the starter motor.

DIAGNOSIS AND TESTING - FEED CIRCUIT
TEST

NOTE: The following results are based upon the
vehicle being at room temperature.

The following procedure will require a suitable

volt-ampere tester (Fig. 1).

CAUTION: Before performing any starter tests, the
ignition and fuel systems must be disabled.

(1) Check battery before performing this test. Bat-

tery must be fully charged.

(2) Connect a volt-ampere tester to the battery ter-

minals. Refer to the operating instructions provided
with the tester being used.

(3) To disable the ignition and fuel systems, dis-

connect the Automatic Shutdown Relay (ASD). The
ASD relay is located in the Power Distribution Cen-
ter (PDC). Refer to the PDC cover for proper relay
location.

(4) Verify that all lights and accessories are OFF,

and the transmission shift selector is in the PARK
and SET parking brake.

CAUTION: Do not overheat the starter motor or
draw the battery voltage below 9.6 volts during
cranking operations.

(5) Rotate and hold the ignition switch in the

START position. Observe the volt-ampere tester (Fig.
1).

• If voltage reads above 9.6 volts, and amperage

draw reads above 280 amps, check for engine seizing
or faulty starter.

• If voltage reads 12.4 volts or greater and amper-

age reads 0 to 10 amps, check for corroded cables
and/or bad connections.

• Voltage below 9.6 volts and amperage draw

above 300 amps, the problem is the starter. Replace
the starter refer to starter removal.

(6) After the starting system problems have been

corrected, verify the battery state-of-charge and
charge battery if necessary. Disconnect all testing
equipment and connect ASD relay. Start the vehicle
several times to assure the problem has been cor-
rected.

SPECIFICATIONS - TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Starter Mounting Bolts

54

40

Starter Solenoid Battery

Nut

10

90

STARTER MOTOR

REMOVAL

REMOVAL - 4 CYLINDER

(1) Release hood latch and open hood (Fig. 2).
(2) Disconnect and isolate the battery negative

cable.

(3) Remove the air cleaner box.

(4) Remove the lower bolt.
(5) Remove the upper bolt and ground wire
(6) Remove starter (Fig. 3).
(7) Disconnect solenoid wire connector from termi-

nal

(8) Remove nut holding B+ wire to terminal.
(9) Disconnect solenoid and B+ wires from starter

terminals.

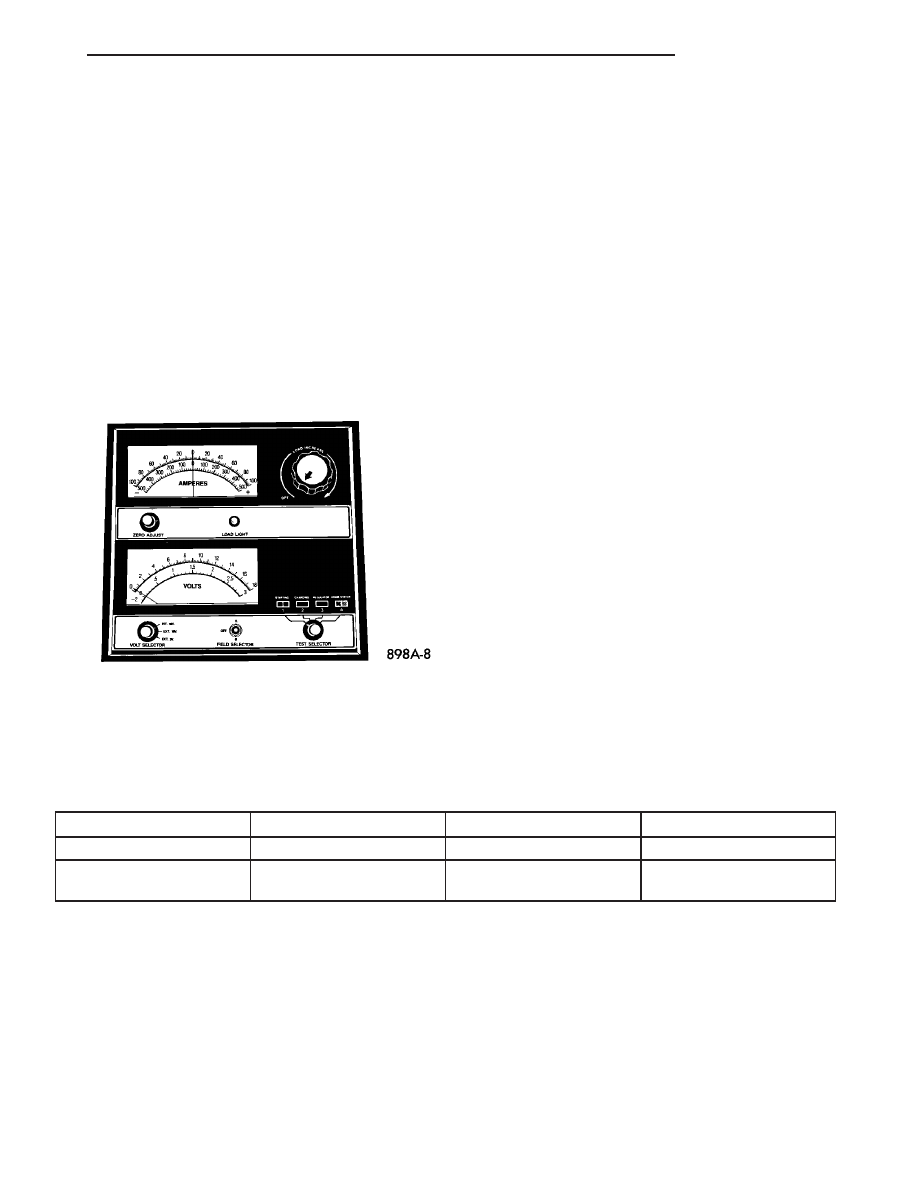

Fig. 1 Volt Ampere Tester

JR

STARTING

8F - 29

STARTING (Continued)

REMOVAL - 2.7L

(1) Open Hood.
(2) Disconnect the negative battery cable.
(3) Raise vehicle and support.
(4) Disconnect the electrical connector from the O2

sensor.

(5) Remove the O2 sensor from the exhaust mani-

fold (Fig. 4).

(6) Remove the front mount through bolt.

(7) Remove the front mount bracket from engine

block.

(8) Remove the battery cable from starter (Fig. 5).

(9) Remove the lower starter bolt and remove

starter (Fig. 6).

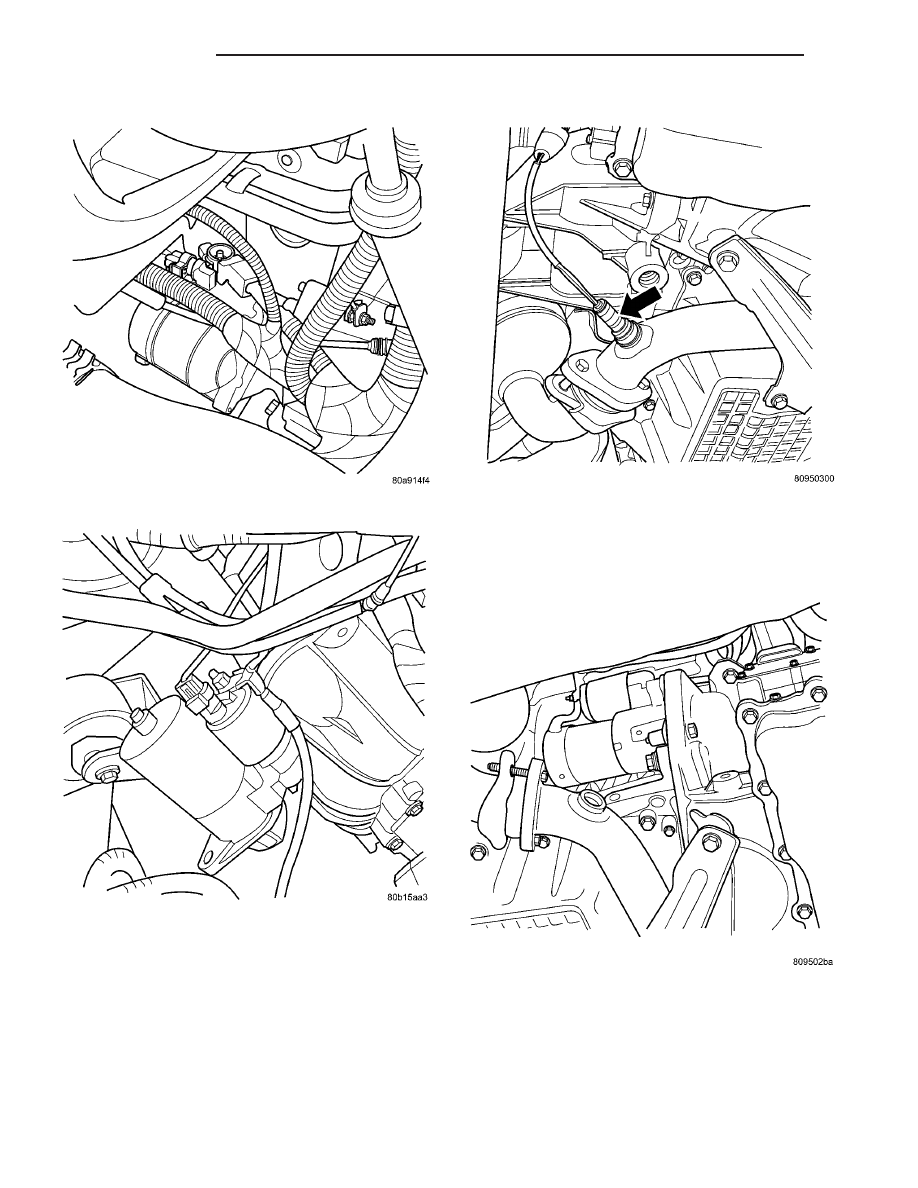

Fig. 2 STARTER - 4 CYLINDER

Fig. 3 STARTER REMOVAL - 4 CYLINDER

Fig. 4 O2 SENSOR

Fig. 5 STARTER MOTOR
