(9) Disconnect AC clutch and AC pressure sensor

electrical connectors. Reposition wiring harness.

(10) Remove oil dipstick and tube. Plug hole in oil

pan where dipstick tube mounts with water tight
stopper.

WARNING: IF HOLE FOR DIPSTICK TUBE IN OIL
PAN IS NOT PLUGGED, COOLANT WILL ENTER OIL
PAN. SERIOUS ENGINE DAMAGE CAN OCCUR.

(11) Remove remaining generator mounting bolts.

Remove generator.

(12) Disconnect hoses at thermostat housing.
(13) Remove thermostat housing bolts (Fig. 20).
(14) Remove thermostat and housing.

INSTALLATION

INSTALLATION - 2.0L/2.4L

(1) Clean sealing surfaces.
(2) Place the new thermostat assembly into the

coolant outlet connector. Align air bleed with notch
on the coolant outlet connector (Fig. 21).

(3) Install coolant outlet connector onto thermostat

housing and tighten bolts to 12.5 N·m (110 in. lbs.)
(Fig. 19).

(4) Connect hoses to coolant outlet connector.
(5) Fill cooling system (Refer to 7 - COOLING/EN-

GINE - STANDARD PROCEDURE).

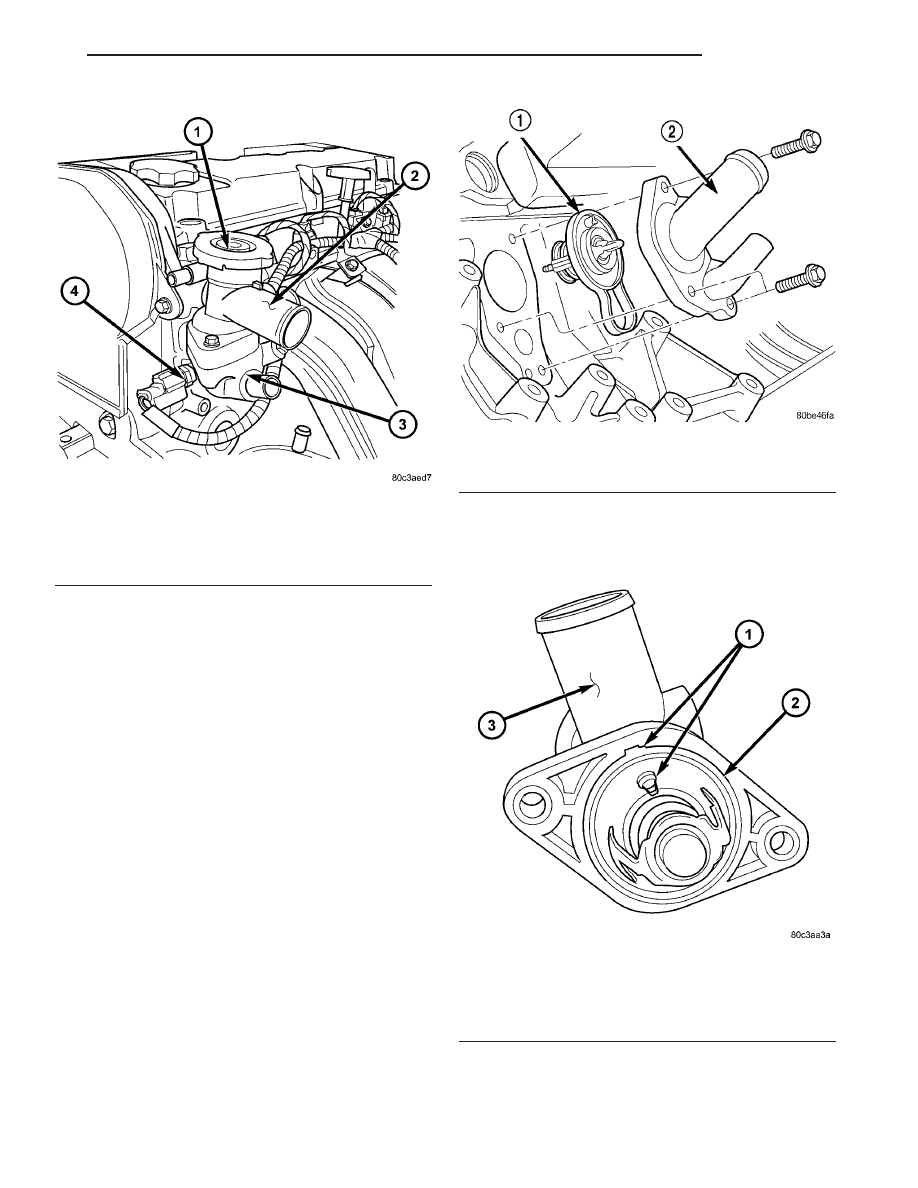

Fig. 19 Coolant Outlet Connector - 2.0L/2.4L

1 - PRESSURE CAP
2 - COOLANT OUTLET CONNECTOR
3 - THERMOSTAT HOUSING
4 - ENGINE COOLANT TEMPERATURE SENSOR

Fig. 20 Thermostat and Housing—2.7L Engine

1 - THERMOSTAT AND GASKET
2 - THERMOSTAT HOUSING/COOLANT INLET

Fig. 21 Thermostat Indexing - 2.0L/2.4L

1 - ALIGN AIR BLEED WITH NOTCH IN COOLANT OUTLET
CONNECTOR
2 - THERMOSTAT SEAL
3 - COOLANT OUTLET CONNECTOR

JR

ENGINE

7 - 33

ENGINE COOLANT THERMOSTAT (Continued)

INSTALLATION - 2.7L

(1) Clean gasket sealing surfaces.

NOTE: Install thermostat with the bleed valve
located at the 12 o’clock position.

(2) Install thermostat and gasket into the thermo-

stat housing.

(3) Install thermostat and housing to cylinder

block. Tighten attaching bolts to 12 N·m (105 in. lbs.)
(Fig. 20).

(4) Connect hoses at thermostat housing.
(5) Install generator and attaching bolts.

CAUTION: Before removing plug in oil pan, clean
residual coolant from area.

(6) Remove plug in oil pan and install engine oil

dipstick tube.

(7) Reconnect AC clutch and AC pressure sensor

connectors.

(8) Reconnect generator connectors.
(9) Raise vehicle on hoist.
(10) Install accessory drive belts (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(11) Install belt splash shield and right front

wheel.

(12) Lower vehicle.
(13) Reconnect negative battery cable.
(14) Fill cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

HOSE CLAMPS

DESCRIPTION - HOSE CLAMPS

The cooling system uses constant tension spring

type hose clamps. If a spring type clamp replacement
is necessary, replace with the original Mopar

t equip-

ment spring type clamp.

Vehicles equipped with a 2.7L engine, use unique

“Low Profile” type constant tension hose clamps at
the coolant outlet connector hoses.

CAUTION: A number or letter is stamped into the
tongue of constant tension clamps. If replacement
is necessary, use only an original equipment clamp
with matching number or letter (Fig. 22) or (Fig. 23).

OPERATION - HOSE CLAMPS

The constant tension type hose clamps maintain

constant clamping force on the hose connections as
the temperature of the cooling system rises and falls.
Worm gear type hose clamps may not have sufficient

clamping

force

in

colder

weather

conditions

if

installed during warm weather.

To remove a spring type hose clamp, use Special

Tool 8495 Hose Clamp Pliers, or equivalent, (Fig. 24)
to compress the hose clamp.

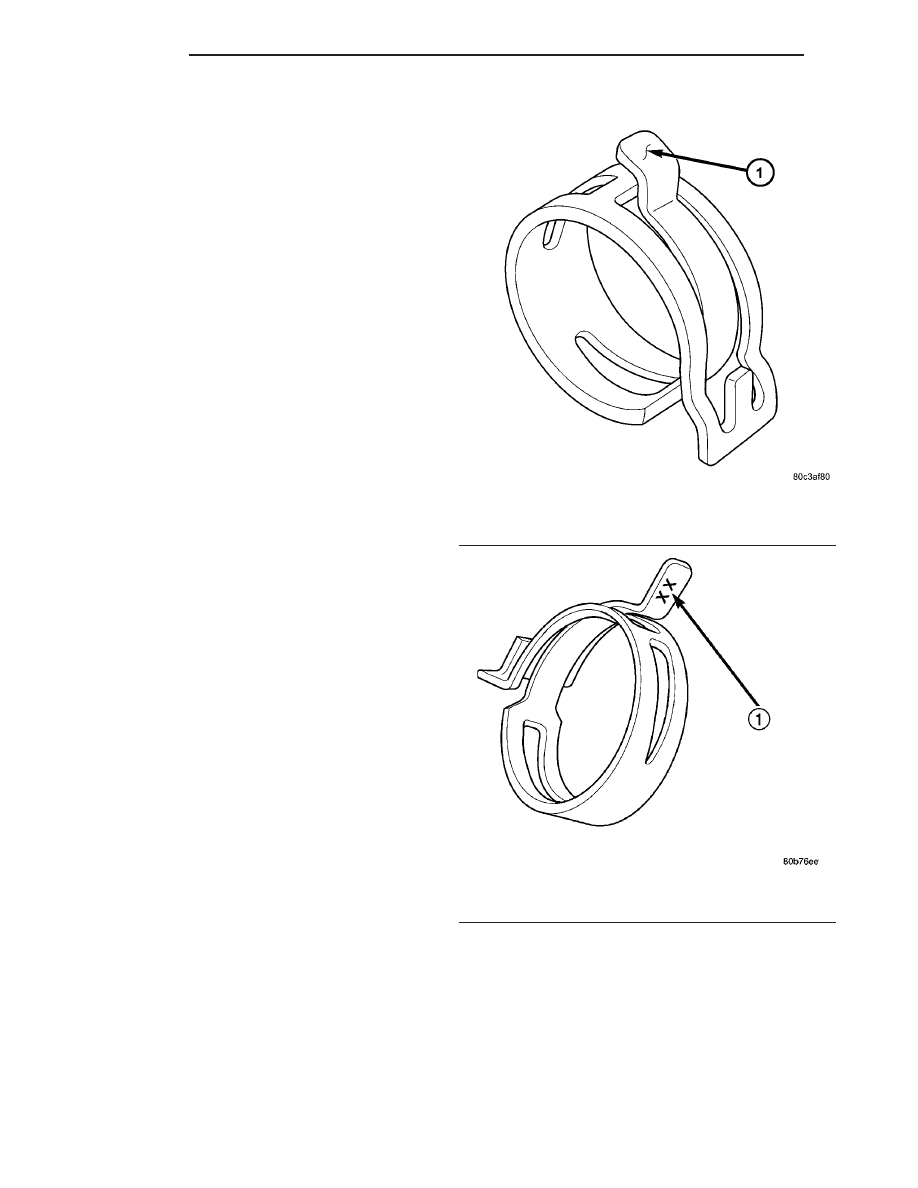

Fig. 22

(

Low Profile

(

Spring Clamp Size Location

1 - SPRING CLAMP SIZE LOCATION

Fig. 23 Spring Clamp Size Location

1 - SPRING CLAMP SIZE LOCATION

7 - 34

ENGINE

JR

ENGINE COOLANT THERMOSTAT (Continued)

NOTE: Special Tool 8495 was specifically designed
for use on the “Low Profile” type hose clamps used
at the coolant outlet connector hoses on the 2.7L
engine. The pliers are also compatible with other
styles of constant tension type hose clamps.

RADIATOR

REMOVAL

(1) Disconnect

negative

cable

from

auxiliary

jumper terminal.

WARNING: DO NOT REMOVE PRESSURE CAP OR
ANY HOSE WITH THE SYSTEM HOT AND UNDER
PRESSURE

BECAUSE

SERIOUS

BURNS

FROM

COOLANT CAN OCCUR.

(2) Drain cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

(3) Remove upper radiator crossmember (Fig. 25).

CAUTION: Plastic tanks, while stronger than brass
are

subject

to

damage

by

impact,

such

as

wrenches.

(4) Disconnect the radiator fan electrical connector.
(5) Remove radiator fan.
(6) Disconnect hoses from radiator.
(7) Remove screw that holds support bracket for

transmission cooler tubes at left side of radiator (if
equipped).

CAUTION: Avoid bending the condenser inlet tube.
Care should be taken not to damage radiator or
condenser cooling fins.

(8) Remove the air conditioning condenser attach-

ing screws located at the front of the radiator (Fig.
26). Disengage AC condenser from radiator. It is not
necessary to discharge the air conditioning system to
remove radiator.

(9) Radiator can now be lifted free from engine

compartment. Care should be taken not to dam-
age radiator or condenser cooling fins during
removal.

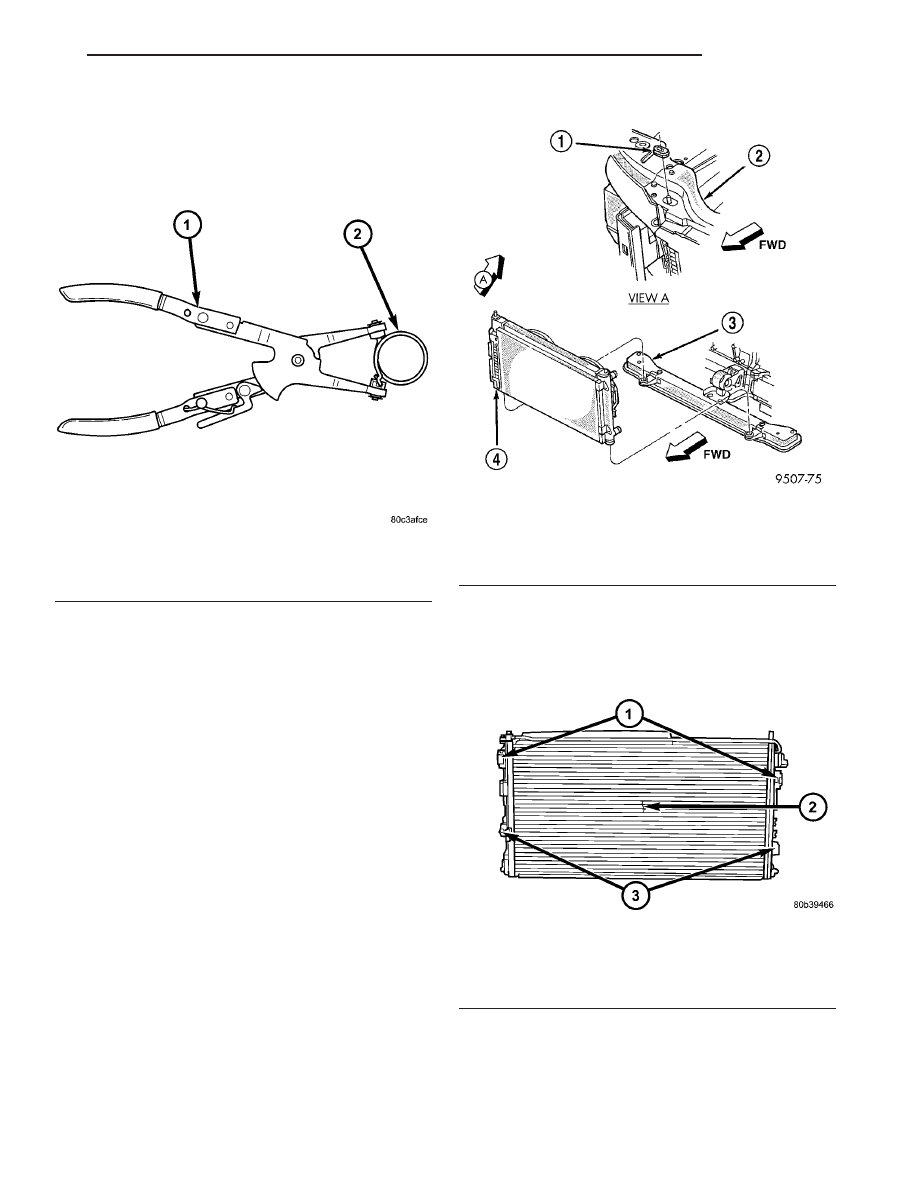

Fig. 24 Hose Clamp Pliers

1 - SPECIAL TOOL 8495 HOSE CLAMP PLIERS
2 - HOSE CLAMP

Fig. 25 Cooling Module Mounting

1 - ISOLATOR
2 - UPPER RADIATOR CROSSMEMBER
3 - LOWER RADIATOR CROSSMEMBER
4 - COOLING MODULE

Fig. 26 A/C CONDENSER MOUNTING

1 - A/C CONDENSER LOCATING TABS
2 - COMBINATION A/C CONDENSER AND TRANSMISSION OIL
COOLER
3 - A/C CONDENSER MOUNTING SCREWS

JR

ENGINE

7 - 35

HOSE CLAMPS (Continued)

CLEANING

Clean radiator fins are necessary for good heat

transfer. The radiator and air conditioning fins
should be cleaned when an accumulation of debris
has occurred. With the engine cold, apply cold water
and compressed air to the back (engine side) of the
radiator to flush the radiator and/or A/C condenser of
debris.

INSPECTION

Inspect the radiator tanks for cracks, broken or

missing fittings also inspect the joint where the
tanks seam up to the radiator core for signs of leak-
age and/or deteriorating seals.

Inspect radiator core for corroded, bent or missing

cooling fins. Inspect the core for bent or damaged
cooling tubes.

INSTALLATION

(1) Slide radiator into position and seat the radia-

tor assembly lower rubber isolators in the mount
holes.

(2) Attach air conditioning condenser to radiator.

Tighten mounting screws to 5 N·m (45 in. lbs.).

(3) Install transmission oil cooler tube support

bracket and attaching screw to left side of radiator.
Tighten mounting screw to 5 N·m (45 in. lbs.).

(4) Connect hoses to radiator.
(5) Install radiator fan.
(6) Connect radiator fan electrical connector.
(7) Install upper radiator crossmember.
(8) Connect negative cable to auxiliary jumper ter-

minal.

(9) Fill cooling system(Refer to 7 - COOLING/EN-

GINE - STANDARD PROCEDURE).

RADIATOR DRAINCOCK

REMOVAL

CAUTION: Use of pliers on draincock is not recom-
mended. Damage may occur to radiator or drain-
cock.

NOTE: It is not necessary to remove draincock dur-
ing a routine coolant drain.

(1) Drain the cooling system (Refer to 7 - COOL-

ING/ENGINE - STANDARD PROCEDURE).

(2) Open the draincock by turning it counterclock-

wise until it stops.

(3) Turn the draincock back (clockwise) 1/8 turn.
(4) Pull the draincock (Fig. 27) from the radiator

tank.

INSTALLATION

(1) Align draincock stem to radiator tank opening.
(2) Push draincock into the radiator tank opening.
(3) Tighten the draincock by turning clockwise

until it stops.

(4) Fill the cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

PRESSURE CAP

DESCRIPTION

CAUTION: Vehicles equipped with 2.0L/2.4L engines
use a different pressure cap than vehicles equipped
with 2.7L engines. The pressure caps are NOT inter-
changeable. Verify proper pressure cap part num-
ber.

The cooling system is equipped with a pressure cap

that releases built up pressure, maintaining a range
of 97-124 kPa (14-18 psi).

There is also a vent valve in the center of the cap.

This valve also opens when coolant is cooling and
contracting, allowing coolant to return to radiator
from coolant reserve/recovery system container by
vacuum through connecting hose. If valve is stuck
shut, the radiator hoses will be collapsed on
cool down. Clean the vent valve (Fig. 28) to
ensure proper sealing when boiling point is
reached.

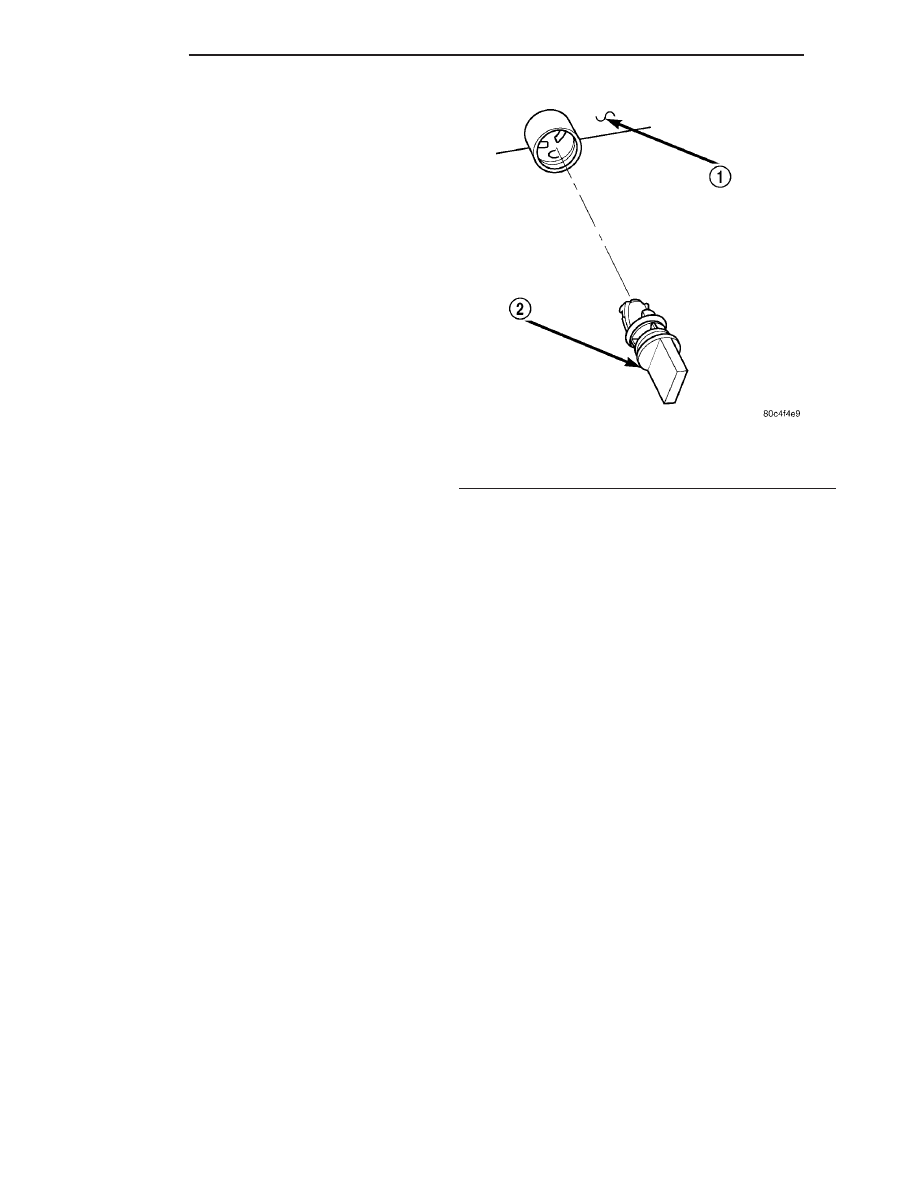

Fig. 27 Draincock

1 - RADIATOR TANK
2 - DRAINCOCK
