SPECIFICATIONS

ABS FASTENER TORQUE

Refer to BRAKE FASTENER TORQUE. (Refer to 5

- BRAKES - BASE - SPECIFICATIONS)

TONE WHEEL RUNOUT

DESCRIPTION

SPECIFICATION

Front Tone Wheel

Maximum Runout

0.25 mm (0.009 in.)

Rear Tone Wheel

Maximum Runout

0.25 mm (0.009 in.)

WHEEL SPEED SENSOR AIR GAP

DESCRIPTION

SPECIFICATION

Front Sensor

0.42 – 1.71 mm

0.017 – 0.067 in.

Rear Sensor

0.38 – 1.31 mm

0.015 – 0.052 in.

FRONT WHEEL SPEED
SENSOR

REMOVAL

This procedure is for the removal and installation

of one of the two front wheel speed sensors.

(1) Raise vehicle on jack stands or centered on a

frame contact type hoist. See Hoisting in the Lubri-
cation and Maintenance section of this manual, for
the required lifting procedure to be used for this
vehicle.

(2) Remove the tire and wheel assembly from the

vehicle.

(3) Remove the speed sensor cable routing bracket

(Fig. 1) from the steering knuckle. Remove the wiring
harness sealing grommet retainer and speed sensor
routing bracket from the inner fender.

(4) Remove speed sensor sealing grommet from the

inner fender (Fig. 2). Then unplug the speed sensor
cable from the vehicle wiring harness (Fig. 2).

(5) Remove bolt (Fig. 3) attaching speed sensor to

steering knuckle. Then remove speed sensor head
from steering knuckle

CAUTION: If speed sensor head locating pin has
seized to the steering knuckle, do not attempt to
remove speed sensor head by grasping with pliers
and turning. This will damage the speed sensor
head. Use only the following procedure.

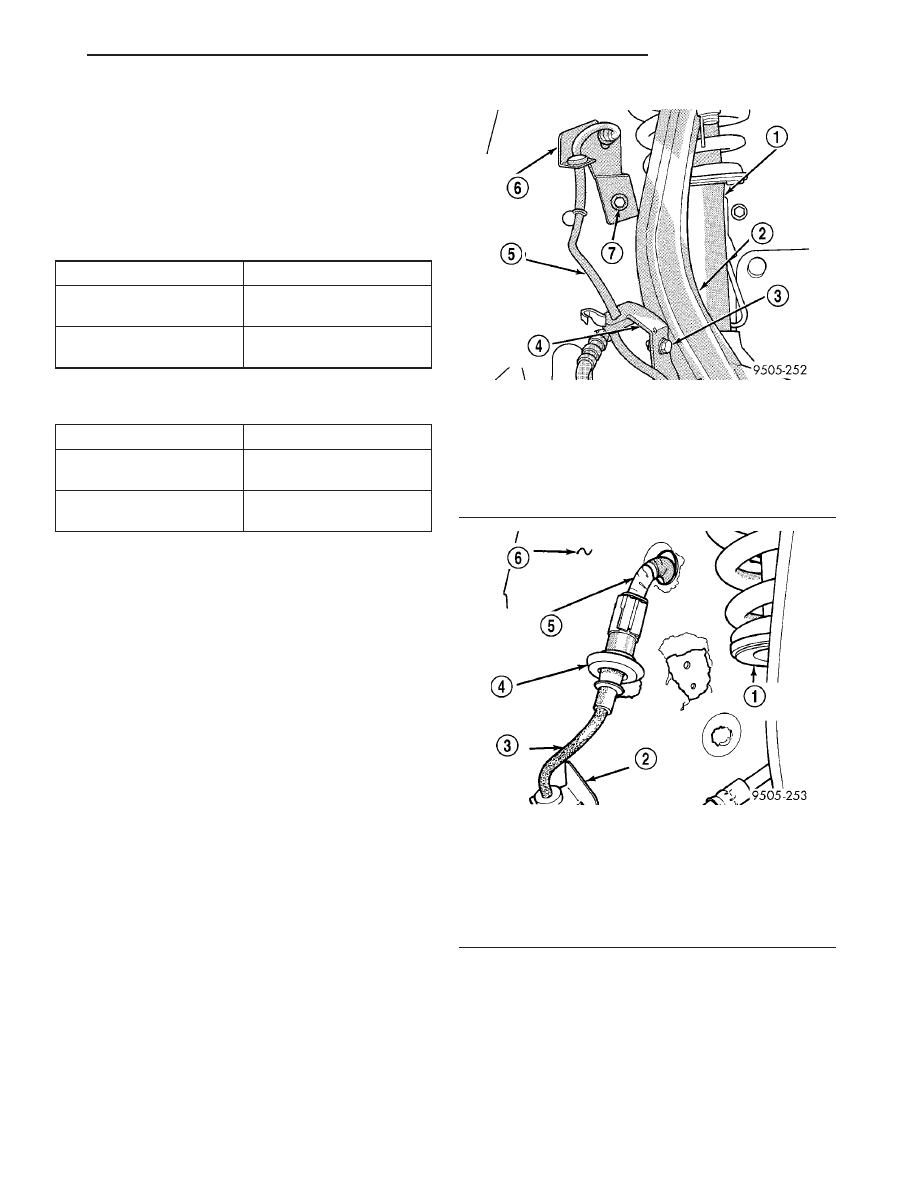

Fig. 1 Speed Sensor Cable Routing

1 - SHOCK ABSORBER
2 - STEERING KNUCKLE
3 - BOLT
4 - SPEED SENSOR ROUTING BRACKET
5 - WHEEL SPEED SENSOR CABLE
6 - GROMMET RETAINER AND CABLE ROUTING BRACKET
7 - BOLT

Fig. 2 Wheel Speed Sensor Connection To Vehicle

Wiring Harness

1 - FRONT SHOCK ABSORBER
2 - GROMMET RETAINING BRACKET
3 - WHEEL SPEED SENSOR CABLE
4 - SEALING GROMMET
5 - VEHICLE WIRING HARNESS
6 - INNER FENDER

JR

BRAKES - ABS

5 - 55

BRAKES - ABS (Continued)

(6) If speed sensor head can not be removed from

steering knuckle by hand, the locating pin on the
speed sensor head has seized to the steering knuckle
do to corrosion. Remove speed sensor head from
steering knuckle using the following procedure.
Remove disc brake caliper from steering knuckle, and
remove brake rotor from hub/bearing assembly. Then
insert a pin punch through hole in front steering
knuckle (Fig. 4) and tap speed sensor head locating
pin out of steering knuckle.

INSTALLATION

This procedure is for the removal and installation

of one of the two front wheel speed sensors.

CAUTION: Proper installation of wheel speed sen-
sor cables is critical to continued system operation.
Be sure that cables are installed in retainers. Fail-
ure to install cables in retainers as shown in this
section may result in contact with moving parts
and/or over extension of cables, resulting in an
open circuit.

(1) Connect the wheel speed sensor cable connector

to the vehicle wiring harness (Fig. 2).

(2) Install the speed sensor cable assembly grom-

met into the front inner fender (Fig. 2). Install speed
sensor cable grommet retainer/routing bracket on the
inner fender of the vehicle and install and securely
tighten attaching bolt (Fig. 1).

CAUTION: When installing the wheel speed sensor
cable routing bracket on the steering knuckle, (Fig.
1) the speed sensor cable must be looped toward
the shock absorber as shown in (Fig. 5). If speed
sensor cable is not routed in this direction it will
rub against the tire or wheel, damaging the speed
sensor cable.

(3) Install the speed sensor cable routing bracket

on the steering knuckle. Install and tighten routing
bracket mounting bolt to a torque of 12 N·m (105 in.
lbs.)

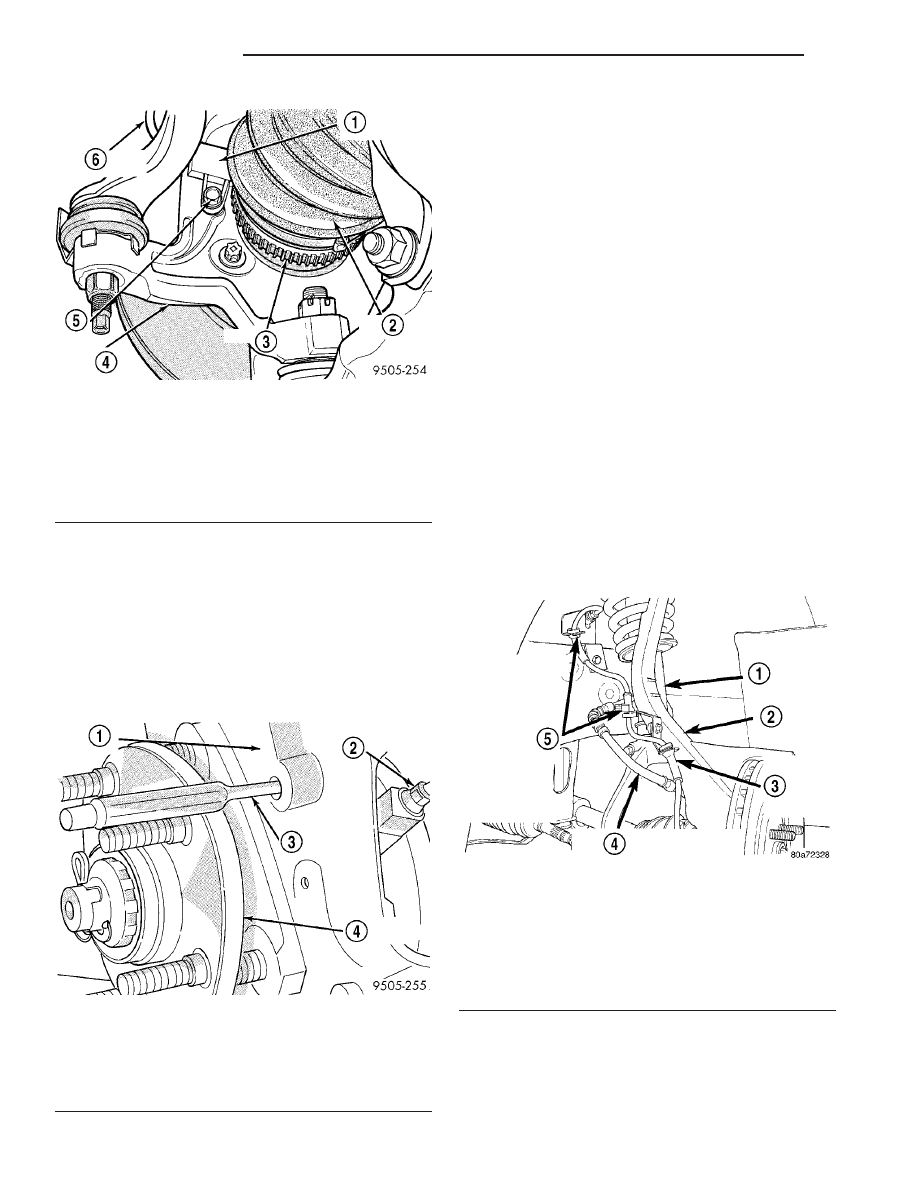

Fig. 3 Speed Sensor Head Attachment To Steering

Knuckle

1 - SPEED SENSOR HEAD
2 - DRIVESHAFT
3 - TONE WHEEL
4 - STEERING KNUCKLE
5 - BOLT
6 - SPEED SENSOR CABLE

Fig. 4 Speed Sensor Head Removal From Steering

Knuckle

1 - STEERING KNUCKLE
2 - SPEED SENSOR HEAD
3 - PIN PUNCH
4 - HUB/BEARING

Fig. 5 Correct Front Wheel Speed Sensor Cable

Routing

1 - SHOCK ABSORBER
2 - STEERING KNUCKLE
3 - WHEEL SPEED SENSOR CABLE
4 - BRAKE FLEX HOSE
5 - WHEEL SPEED SENSOR CABLE MUST BE LOOPED
TOWARD SHOCK ABSORBER BETWEEN THESE ROUTING
BRACKETS.

5 - 56

BRAKES - ABS

JR

FRONT WHEEL SPEED SENSOR (Continued)

(4) Install speed sensor head on steering knuckle

(Fig. 6). When installing speed sensor head on steer-
ing knuckle, apply a small amount of grease on speed
sensor locating pin (Fig. 6). Use Mopar, Multi-Pur-
pose Grease or an equivalent on speed sensor head
locating pin. Install the speed sensor head attaching
screw and tighten to a torque of 6 N·m (55 in. lbs.).

(5) Install the wheel and tire assembly on vehicle.
(6) Road test vehicle to ensure proper operation of

the base and ABS systems.

REAR WHEEL SPEED SENSOR

REMOVAL

REMOVAL - JR27

(1) Remove rear seat cushion and back. (Refer to

23 - BODY/SEATS/REAR SEAT BACK - REMOVAL)

(2) Roll back the main silencer pad along the side

to expose the wheel speed sensor harness connector
located behind the wheel house silencer (Fig. 7).

(3) Pull the wheel speed sensor harness connector

out from behind the wheel house silencer. It should
have a foam sleeve covering it (Fig. 8).

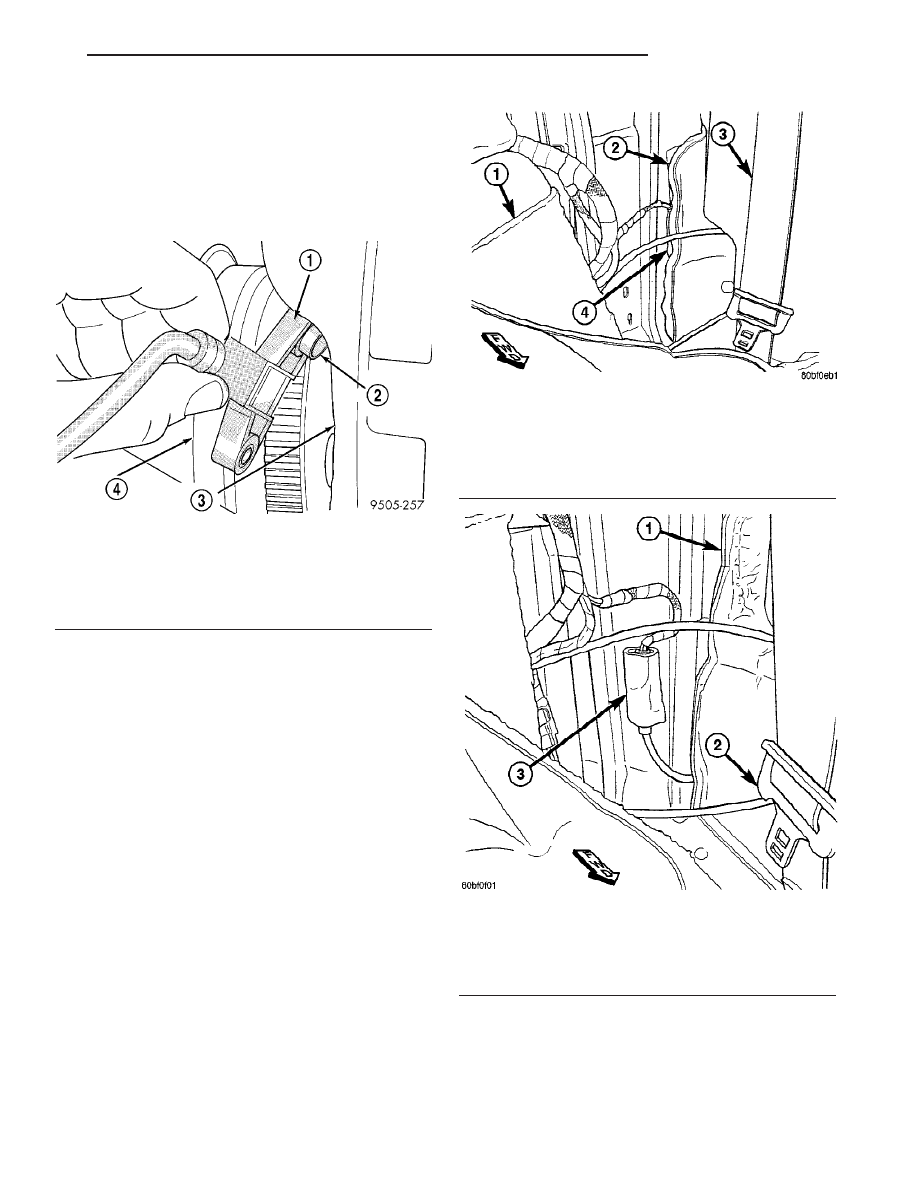

Fig. 6 Installing Speed Sensor Head In Steering

Knuckle

1 - SPEED SENSOR HEAD
2 - LOCATING PIN
3 - STEERING KNUCKLE
4 - DRIVESHAFT

Fig. 7 SPEED SENSOR HARNESS CONNECTOR

LOCATION

1 - MAIN SILENCER PAD
2 - WHEEL HOUSE SILENCER
3 - SEAT BELT
4 - SENSOR HARNESS CONNECTOR

Fig. 8 FOAM SLEEVE COVERED SENSOR

HARNESS CONNECTOR

1 - WHEEL HOUSE SILENCER
2 - SEAT BELT
3 - FOAM SLEEVE COVERED CONNECTOR

JR

BRAKES - ABS

5 - 57

FRONT WHEEL SPEED SENSOR (Continued)

(4) Push foam sleeve up off connector (Fig. 9) and

disconnect speed sensor harness connector from vehi-
cle wiring harness.

(5) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(6) Remove speed sensor harness sealing grommet

retainer from the rear frame rail of the vehicle (Fig.
10).

(7) Remove speed sensor harness sealing grommet

and harness from hole in body of vehicle.

(8) Remove speed sensor routing clips from the

rear upper control arm.

(9) Remove bolt, then wheel speed sensor from

vehicle (Fig. 11).

REMOVAL - JR41

(1) Fold down rear seat back.
(2) Disconnect speed sensor connector at vehicle

wiring harness found at lower outside corner of seat
back.

(3) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(4) Remove rear tire and wheel assembly from

vehicle.

(5) Remove speed sensor harness sealing grommet

retainer from the rear frame rail of the vehicle (Fig.
10).

(6) Remove speed sensor harness sealing grommet

and harness from hole in body of vehicle.

(7) Remove speed sensor routing clips from the

rear upper control arm.

(8) Remove bolt, then wheel speed sensor from

vehicle (Fig. 11).

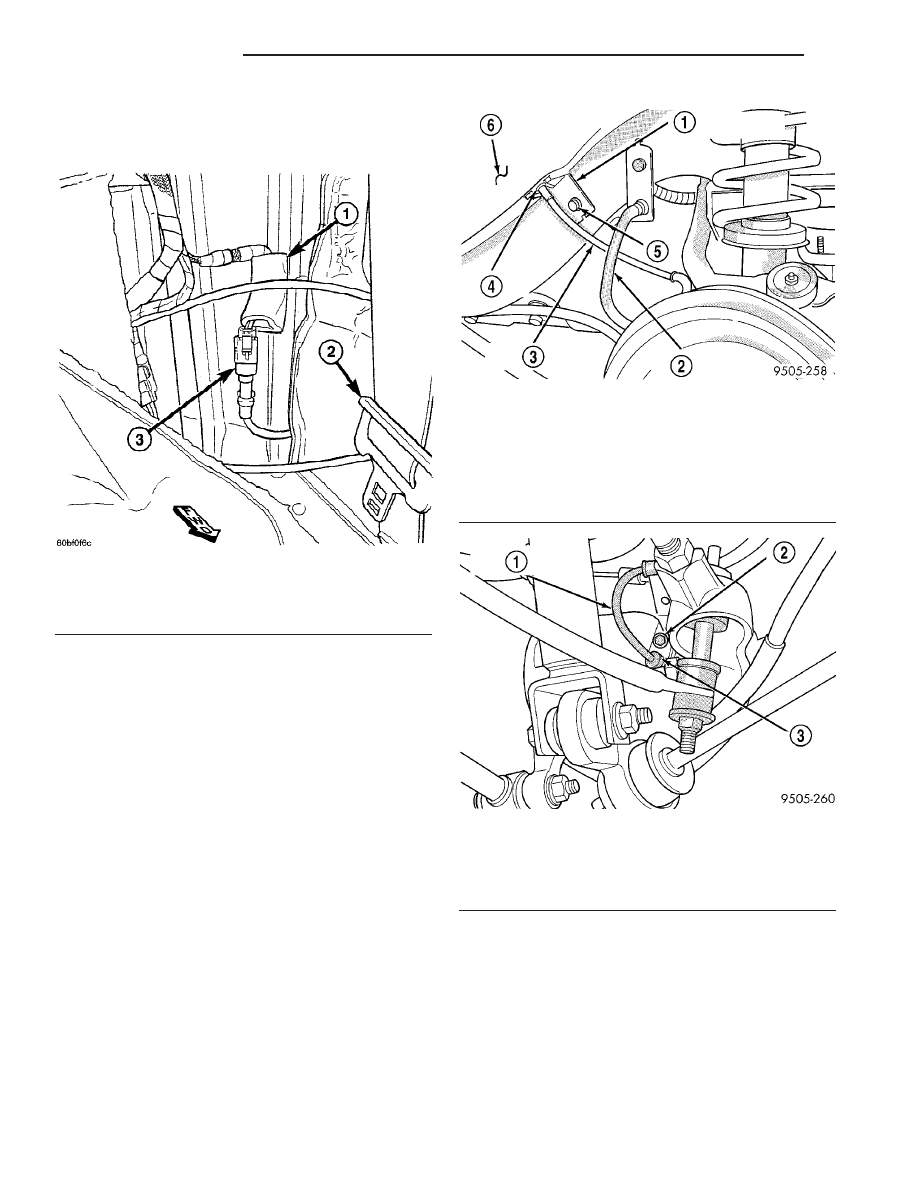

Fig. 9 SENSOR HARNESS CONNECTOR

1 - FOAM SLEEVE
2 - SEAT BELT
3 - CONNECTOR

Fig. 10 Rear Speed Senor Cable Attachment To

Body

1 - SEALING GROMMET RETAINER
2 - BRAKE FLEX HOSE
3 - SPEED SENSOR CABLE
4 - SEALING GROMMET
5 - BOLT
6 - REAR INNER FENDER

Fig. 11 Rear Speed Sensor Head Attachment To

Brake Support Plate

1 - SPEED SENSOR CABLE
2 - BOLT
3 - SPEED SENSOR HEAD

5 - 58

BRAKES - ABS

JR

REAR WHEEL SPEED SENSOR (Continued)
