Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 292

(14) Remove parking brake cable from rear disc

brake adapter or drum brake support plate. If access
allows, place a 1/2 inch or 13 mm box wrench over
cable housing and compress locking tabs on cable
retainer (Fig. 77). If access does not allow, a screw-
driver may be used to press each tab in individually
while light pulling tension is applied to cable from
rear. Once all tabs are compressed, pull cable out of
adapter/plate.

(15) Remove fasteners securing two cable routing

clips to frame rail.

(16) Remove parking brake cable and sealing

grommet (Fig. 78) from floor pan of vehicle.

INSTALLATION

For servicing either the left or right parking brake

cable, follow the procedure as listed below.

(1) Install parking brake cable into floor pan of

vehicle making sure sealing grommet is installed in
floor pan as far as possible to insure a proper seal
(Fig. 78).

(2) Install parking brake cable into rear disc brake

adapter or drum support plate. Once installed in
place, be sure locking tabs on cable housing retainer
are expanded.

NOTE: Parking brake cable routing and routing
clips are different on right and left sides of vehicle.
Be sure correct routing clips are installed on cor-
rect side of vehicle.

(3) Attach two parking brake cable routing clips on

rear frame rail. Install and securely tighten routing
clip attaching screws.

(4) Install end of cable on parking brake actuating

lever (Fig. 79). Guide spring beneath retaining tab on
lever.

(5) On vehicles with rear disc brakes, install and

adjust parking brake shoes, install hub and bearing,
rotor and caliper. (Refer to 5 - BRAKES/PARKING
BRAKE/SHOES - INSTALLATION)

(6) On vehicles with rear drum brakes:

(a) Insert cable into cable guide attached to

anchor retaining plate.

(b) Slide hub and bearing onto spindle. Install

retaining nut and tighten to 250 N·m (185 ft. lbs.)
torque.

(c) Install hub and bearing dust cap.

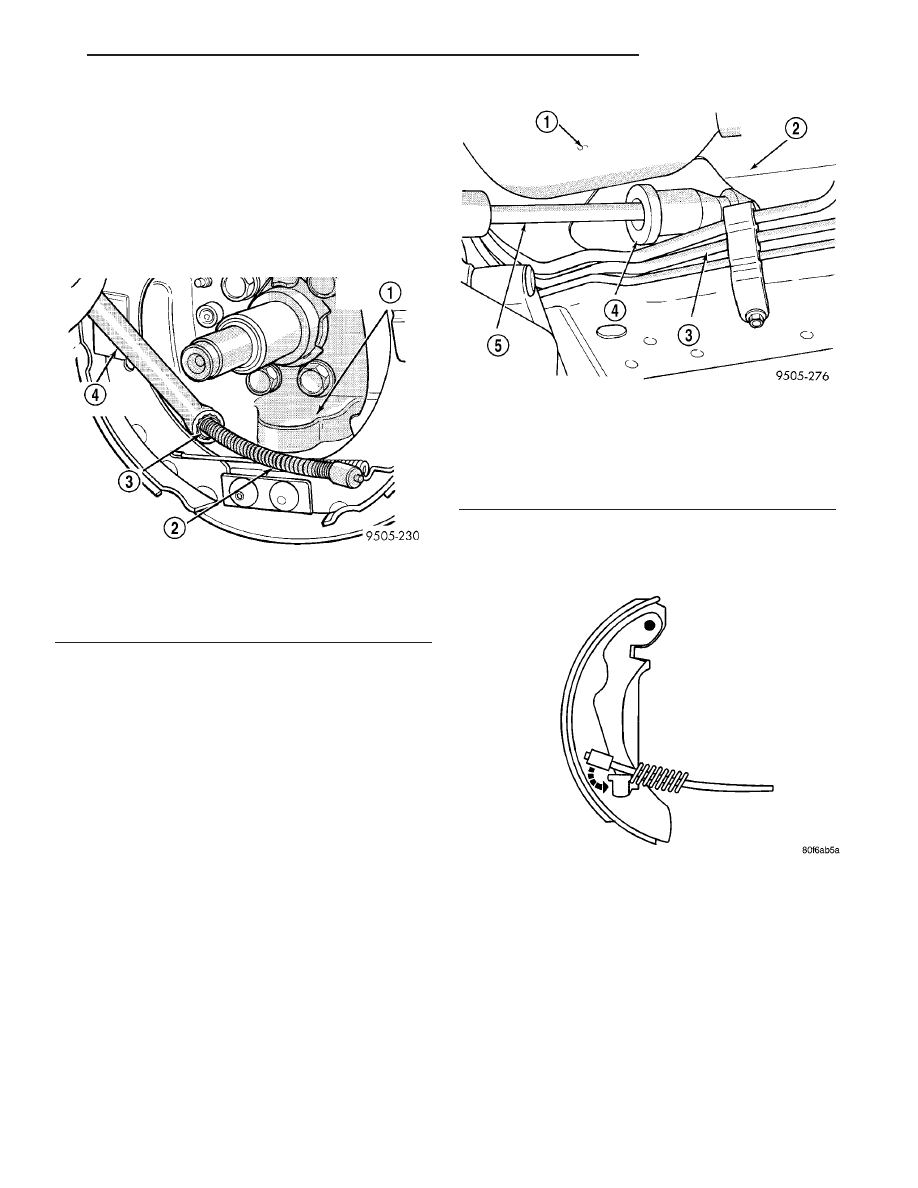

Fig. 77 Cable Removal (Typical)

1 - REAR BRAKE SUPPORT PLATE
2 - PARK BRAKE CABLE
3 - PARK BRAKE CABLE RETAINER
4 - BOX END WRENCH

Fig. 78 Park Brake Cable Removal/Installation At

Floor Pan

1 - FUEL TANK
2 - VEHICLE FLOOR PAN
3 - FUEL LINES
4 - SEALING GROMMET
5 - PARK BRAKE CABLE

Fig. 79 Cable Installation To Lever

JR

BRAKES - BASE

5 - 43

CABLES - PARKING BRAKE (Continued)

(7) Install rear wheel and tire assembly on vehicle.

Tighten all wheel lug nuts in crisscross pattern to
one-half specified torque. Then repeat pattern, fully
tightening nuts to 135 N·m (100 ft. lbs.).

(8) Lower vehicle.
(9) Grasp parking brake cable to floor pan seal

grommet by hand, and pull it into floor pan to ensure
seal grommet is fully seated into floor pan.

(10) Route parking brake cable under carpeting

and up to cable hole in console bracket on floor pan.

(11) Install

parking

brake

cable

into

console

bracket (Fig. 80). Once installed, be sure locking tabs
on cable retainer have expanded out to hold cable in
console bracket.

CAUTION: Discard output cable retaining clip and
tension equalizer after removing it from the park
brake output cable. A new tension equalizer and
retaining clip is to be used when installing a new
rear park brake cable.

(12) Using a screwdriver (Fig. 81), unlatch the

parking brake output cable retainer. Then remove
cable retainer and park brake cable tension equalizer
from park brake lever output cable and discard
components.

CAUTION: A new cable tension equalizer must be
installed when replacing a rear park brake cable.
The new cable tension equalizer is required to cor-
rectly adjust park brake cable tension after install-
ing a new rear park brake cable.

(13) Install a NEW park brake cable tension

equalizer on park brake lever output cable and rear
park brake cables (Fig. 82).

Fig. 80 Park Brake Cable Installed In Console

Bracket

1 - PARK BRAKE CABLE RETAINER
2 - RETAINING TABS
3 - PARK BRAKE CABLE RETAINING BRACKET

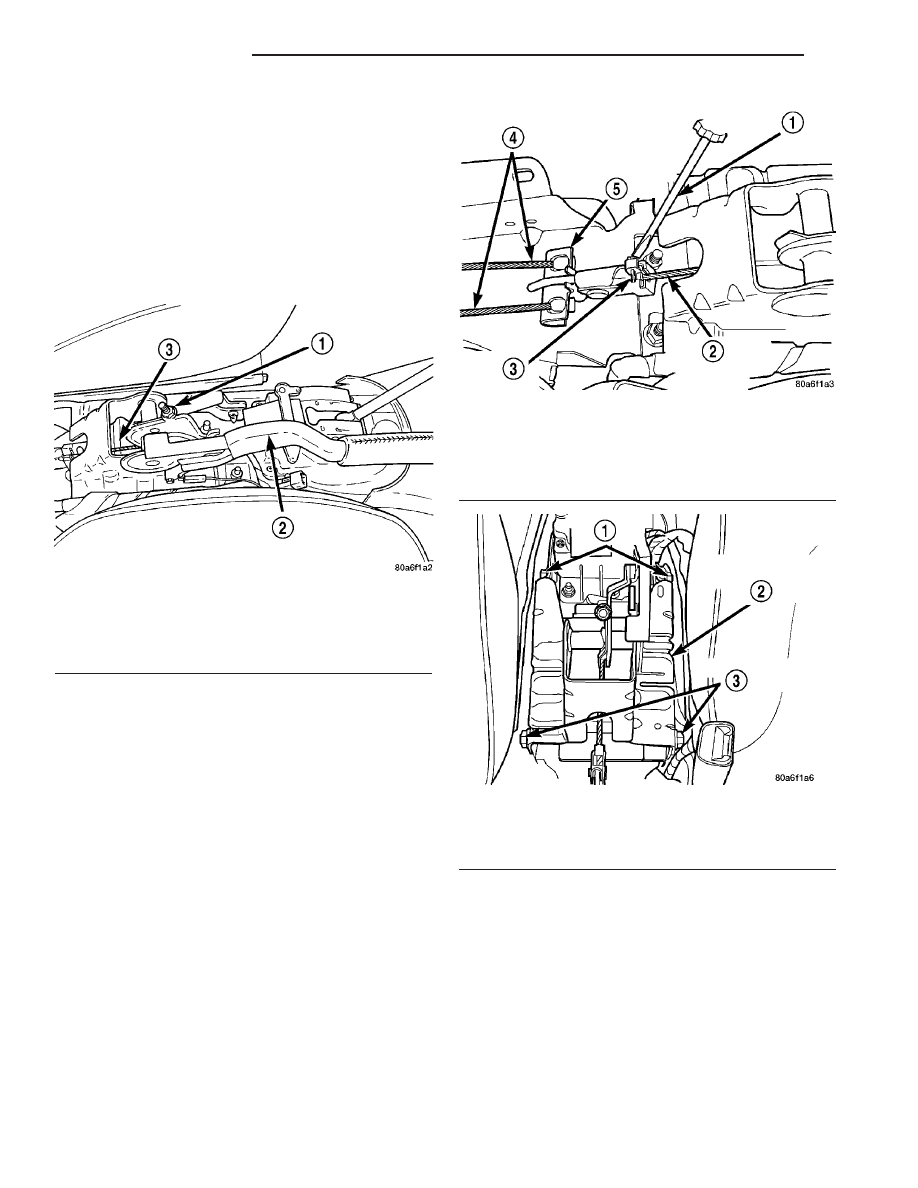

Fig. 81 Output Cable To Equalizer Retaining Clip

1 - SCREWDRIVER
2 - PARK BRAKE LEVER OUTPUT CABLE
3 - CABLE RETAINER
4 - REAR PARK BRAKE CABLES
5 - PARK BRAKE CABLE TENSION EQUALIZER

Fig. 82 Park Brake Cable Tension Equalizer

1 - PARK BRAKE CABLE TENSION EQUALIZER
2 - PARK BRAKE MECHANISM
3 - PARK BRAKE LEVER OUTPUT CABLE
4 - PARK BRAKE LEVER
5 - REAR PARK BRAKE CABLES

5 - 44

BRAKES - BASE

JR

CABLES - PARKING BRAKE (Continued)

CAUTION: A new retainer (Fig. 83) must be used
when installing the park brake mechanism output
cable on the cable tension equalizer. Cable retainer
usage is required to ensure output cable can not
separate from tension equalizer.

(14) Install a NEW park brake lever output cable

to tension equalizer retaining clip (Fig. 83) on ten-
sion equalizer. Cable retainer must be closed and
securely latched.

(15) Adjust cable tension for parking brake system

using following steps:

• Position parking brake lever so it is in the fully

released position.

• Tighten adjusting nut on parking brake lever

output cable until 26 millimeters of thread is out
past top edge of adjustment nut (Fig. 84).

• Actuate parking brake lever to its fully applied

position (15 clicks) 1 time and then reposition lever
to its fully released position.

NOTE: Actuating the parking brake lever to its fully
applied position one time after tightening the
adjustment nut will yield (stretch) the bent nail por-
tion of the tension equalizer approximately 1/4 inch.
This process will correctly set the parking brake
cable tension.

(16) Check rear wheels of vehicle with parking

brake lever fully released; they should rotate freely
without dragging.

(17) After parking brake cable tension has been

properly adjusted, check for free play in parking
brake lever. Parking brake hand lever should feel
firm at all clicks, with a maximum of 15 clicks of
lever travel possible.

(18) Install center floor console. (Refer to 23 -

BODY/INTERIOR/FLOOR CONSOLE - INSTALLA-
TION)

(19) Install rear carpeting.
(20) Install both rear door sill plate moldings by

snapping them onto rear door sills.

(21) Install lower rear seat cushion.

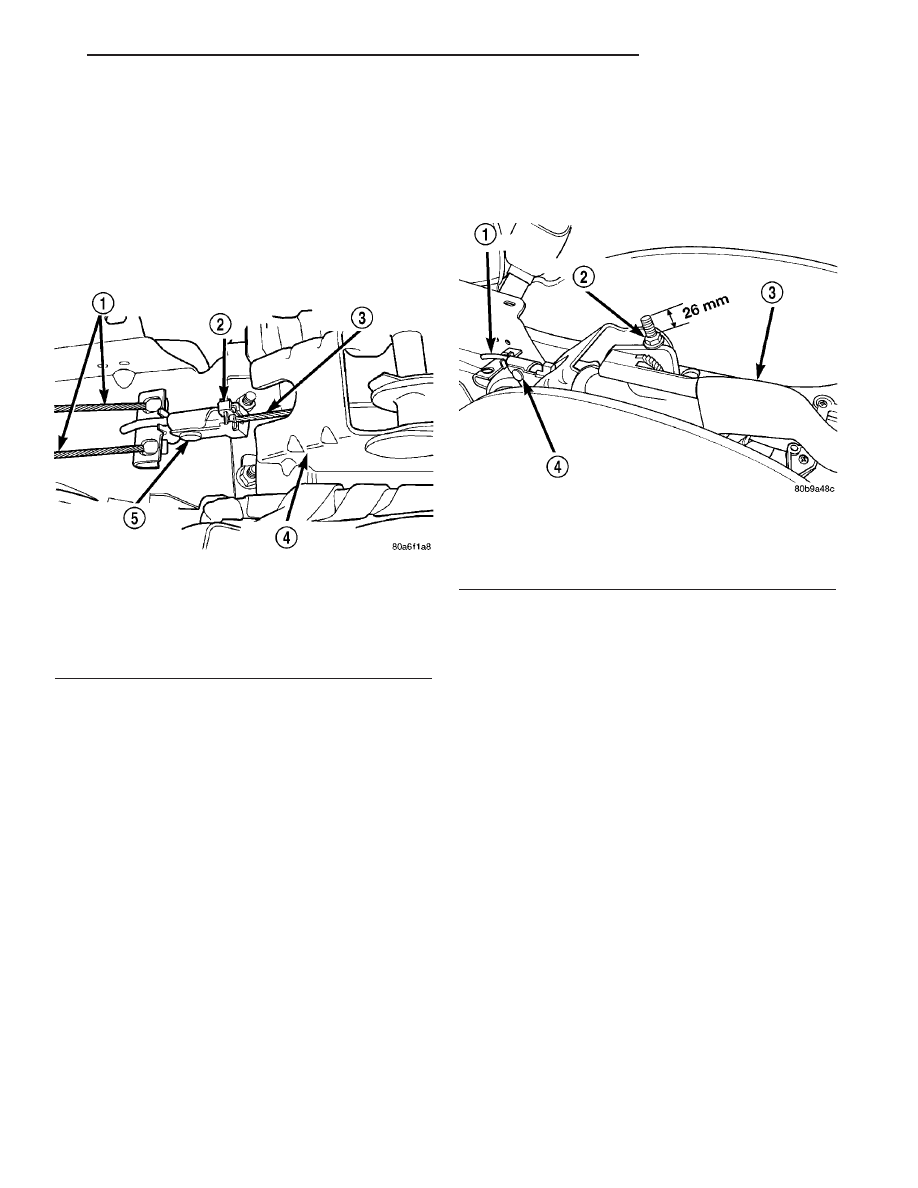

Fig. 83 Cable Retainer Installed On Tension

Equalizer

1 - REAR PARK BRAKE CABLES
2 - CABLE RETAINING CLIP
3 - PARKING BRAKE MECHANISM OUTPUT CABLE
4 - PARK BRAKE MECHANISM
5 - PARK BRAKE CABLE TENSION EQUALIZER

Fig. 84 Parking Brake Adjustment

1 - BENT NAIL
2 - ADJUSTING NUT
3 - PARKING BRAKE LEVER
4 - PARKING BRAKE CABLE TENSION EQUALIZER

JR

BRAKES - BASE

5 - 45

CABLES - PARKING BRAKE (Continued)

LEVER - PARKING BRAKE

REMOVAL

(1) Remove the floor console. (Refer to 23 - BODY/

INTERIOR/FLOOR CONSOLE - REMOVAL)

(2) Lower parking brake lever handle.
(3) Loosen adjusting nut on park brake lever out-

put cable (Fig. 85). This will take tension off output
cable, allowing it to be easily removed from tension
equalizer.

CAUTION: Discard output cable retaining clip after
removing it from park brake cable tension equalizer.
Retainer is not to be re-used, a new retainer is to be
installed when attaching output cable to tension
equalizer.

(4) Using a screwdriver (Fig. 86), unlatch the park

brake output cable retainer, then remove cable
retainer from park brake cable tension equalizer.

(5) Remove the park brake cable tension equalizer

from the park brake lever output cable.

(6) Remove

the

electrical

connector

from

the

ground switch on the park brake lever mechanism.

(7) Unclip the wiring harness from the park brake

mechanism bracket.

(8) Remove the 4 bolts attaching the park brake

lever mechanism bracket (Fig. 87).

(9) Remove the park brake lever mechanism from

the vehicle.

INSTALLATION

(1) Place the parking brake lever mechanism on

the console bracket. Install the 4 bolts mounting the
park brake lever mechanism to the console bracket

(Fig. 87). Tighten the 4 mounting bolts to a torque of
28 N·m (250 in. lbs.).

(2) Install the wiring harness on the park brake

mechanism bracket.

(3) Install the electrical connector on the ground

switch of the park brake lever mechanism.

CAUTION: A new cable tension equalizer must be
installed when replacing the park brake mechanism.
The new cable tension equalizer is required to cor-
rectly adjust park brake cable tension after install-
ing park brake mechanism.

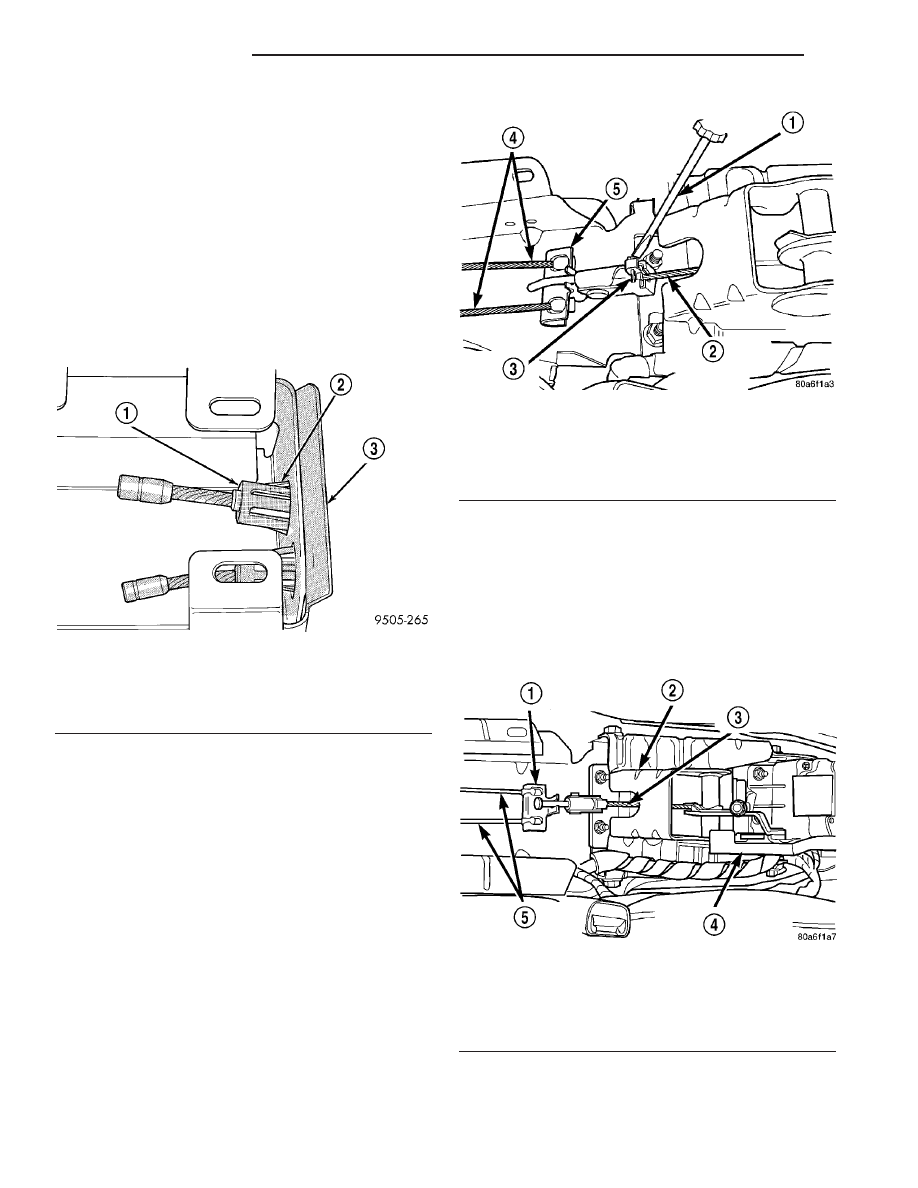

Fig. 85 Park Brake Lever Output Cable Adjustment

Nut (Typical)

1 - ADJUSTING NUT
2 - PARK BRAKE LEVER
3 - PARK BRAKE LEVER OUTPUT CABLE

Fig. 86 Output Cable-To-Equalizer Retaining Clip

1 - SCREWDRIVER
2 - PARK BRAKE LEVER OUTPUT CABLE
3 - CABLE RETAINER
4 - REAR PARK BRAKE CABLES
5 - PARK BRAKE CABLE TENSION EQUALIZER

Fig. 87 Park Brake Lever Bracket Mounting

1 - MOUNTING BOLTS
2 - PARK BRAKE MECHANISM BRACKET
3 - MOUNTING BOLTS
