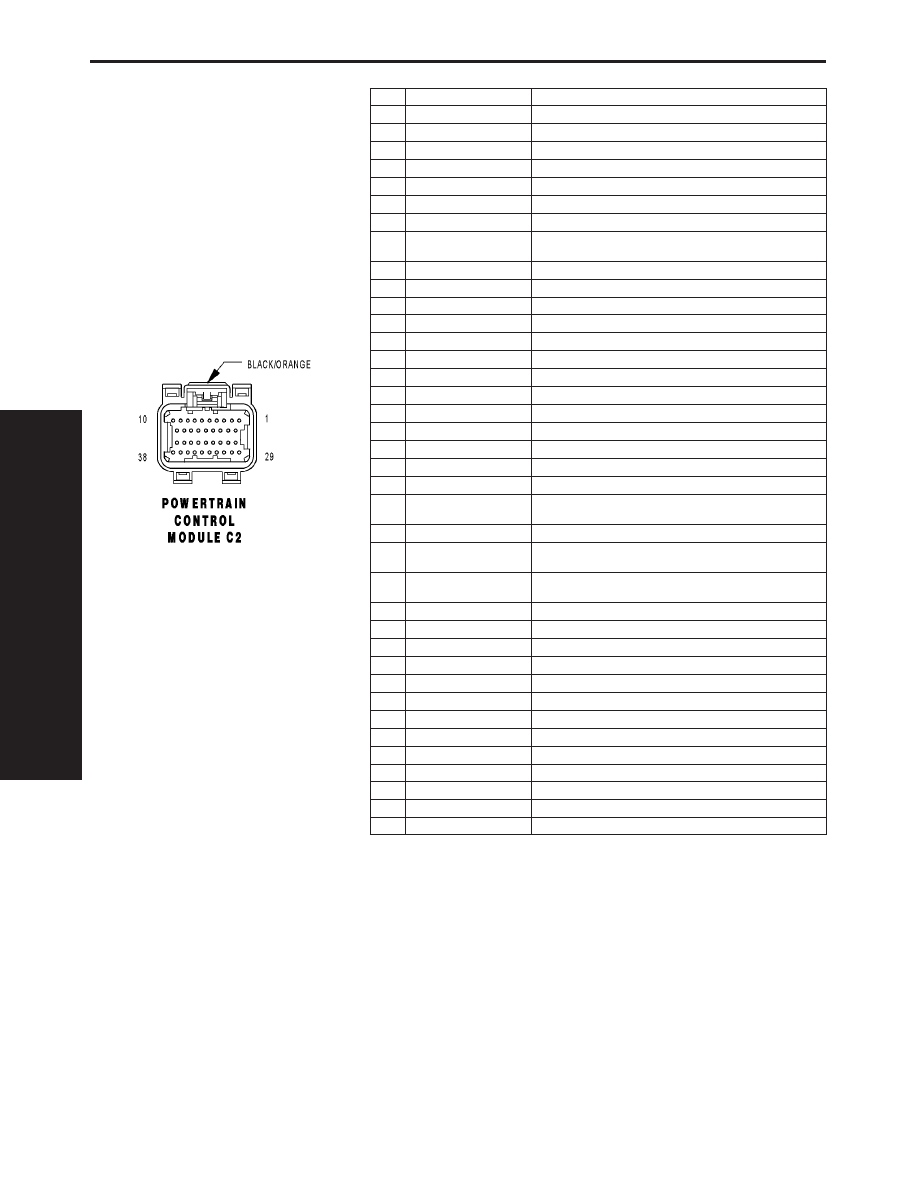

POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

K58 16BR/VT (3.3L/3.8L)

INJECTOR CONTROL NO. 6

5

K38 16BR/OR (3.3L/3.8L)

INJECTOR CONTROL NO. 5

6

-

-

7

K18 16BR/OR (3.3L/3.8L)

COIL CONTROL NO. 3

8

K35 18DB/VT (EXCEPT
3.8L EARLY BUILD)

EGR SOLENOID CONTROL

9

K17 16DB/TN

COIL CONTROL NO. 2

10

K19 16DB/DG

COIL CONTROL NO. 1

11

K14 16BR/TN

INJECTOR CONTROL NO. 4

12

K13 16BR/LB

INJECTOR CONTROL NO. 3

13

K12 16BR/DB

INJECTOR CONTROL NO. 2

14

K11 16BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

-

-

18

K99 18BR/LG

O2 1/1 HEATER CONTROL

19

K20 18BR/GY

GEN FIELD CONTROL

20

K2 18VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP SIGNAL

22

K34 18DB/LG (EXCEPT
3.8L EARLY BUILD)

EGR SOLENOID SIGNAL

23

K1 18VT/BR

MAP SIGNAL

24

K942 18BR/LG (EXCEPT
3.3L EARLY BUILD)

KS RETURN

25

K42 18DB/YL (EXCEPT
3.3L EARLY BUILD)

KS SIGNAL

26

-

-

27

K900 18DB/DG

SENSOR GROUND

28

K961 18BR/VT

IAC RETURN

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 18DB/LG

IAT SIGNAL

31

K41 18DB/LB

O2 1/1 SIGNAL

32

K902 18BR/DG

O2 RETURN (UP)

33

-

-

34

K44 18DB/GY

CMP SIGNAL

35

K24 18BR/LB

CKP SIGNAL

36

-

-

37

-

-

38

K61 18VT/GY

IAC MOTOR CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

346

CONNECTOR PINOUTS

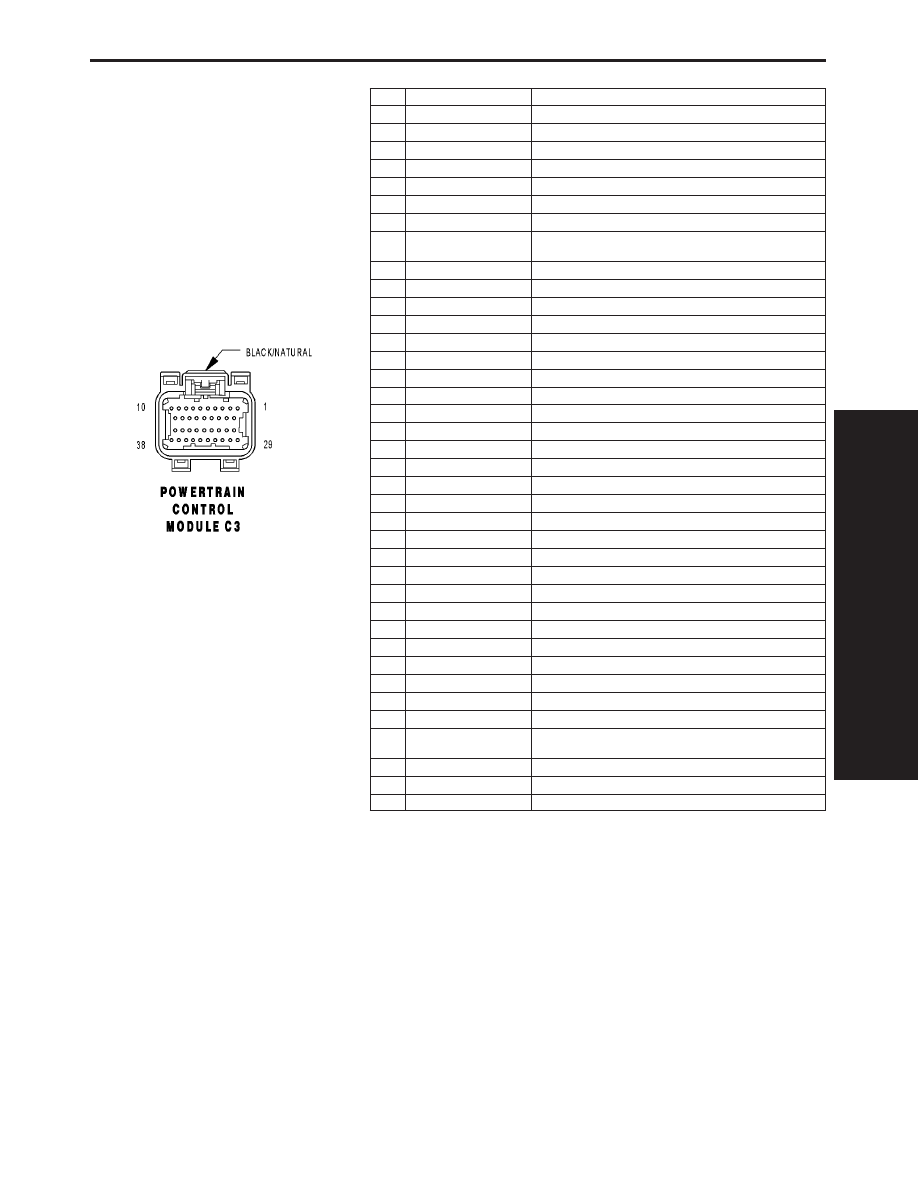

POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 18BR/WT

ASD RELAY CONTROL

4

-

-

5

V35 18VT/OR

S/C VENT CONTROL

6

K173 18BR/VT

RAD FAN RELAY CONTROL

7

V32 18VT/YL

S/C SUPPLY

8

K106 20VT/LB (EXCEPT
EXPORT)

NVLD SOL CONTROL

9

K299 18BR/WT

O2 1/2 HEATER CONTROL

10

-

-

11

C13 18LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 18VT/YL

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

K342 16BR/WT

ASD RELAY OUTPUT

20

K52 18DB/WT

EVAP PURGE CONTROL

21

T141 18YL (MTX EXPORT)

FUSED IGNITION SWITCH OUTPUT (START)

22

-

-

23

B29 18DG/WT

BRAKE SWITCH SIGNAL

24

-

-

25

-

-

26

-

-

27

-

-

28

K342 16BR/WT

ASD RELAY OUTPUT

29

K70 18DB/BR

EVAP PURGE RETURN

30

-

-

31

C18 18LB/BR

A/C PRESSURE SIGNAL

32

K91 18DB/YL

BATTERY TEMP SIGNAL

33

-

-

34

V37 18VT

S/C SWITCH SIGNAL

35

K107 20VT/WT (EXCEPT
EXPORT)

NVLD SWITCH SIGNAL

36

-

-

37

K31 18BR

FUEL PUMP RELAY CONTROL

38

T752 18DG/OR

STARTER RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

347

CONNECTOR PINOUTS

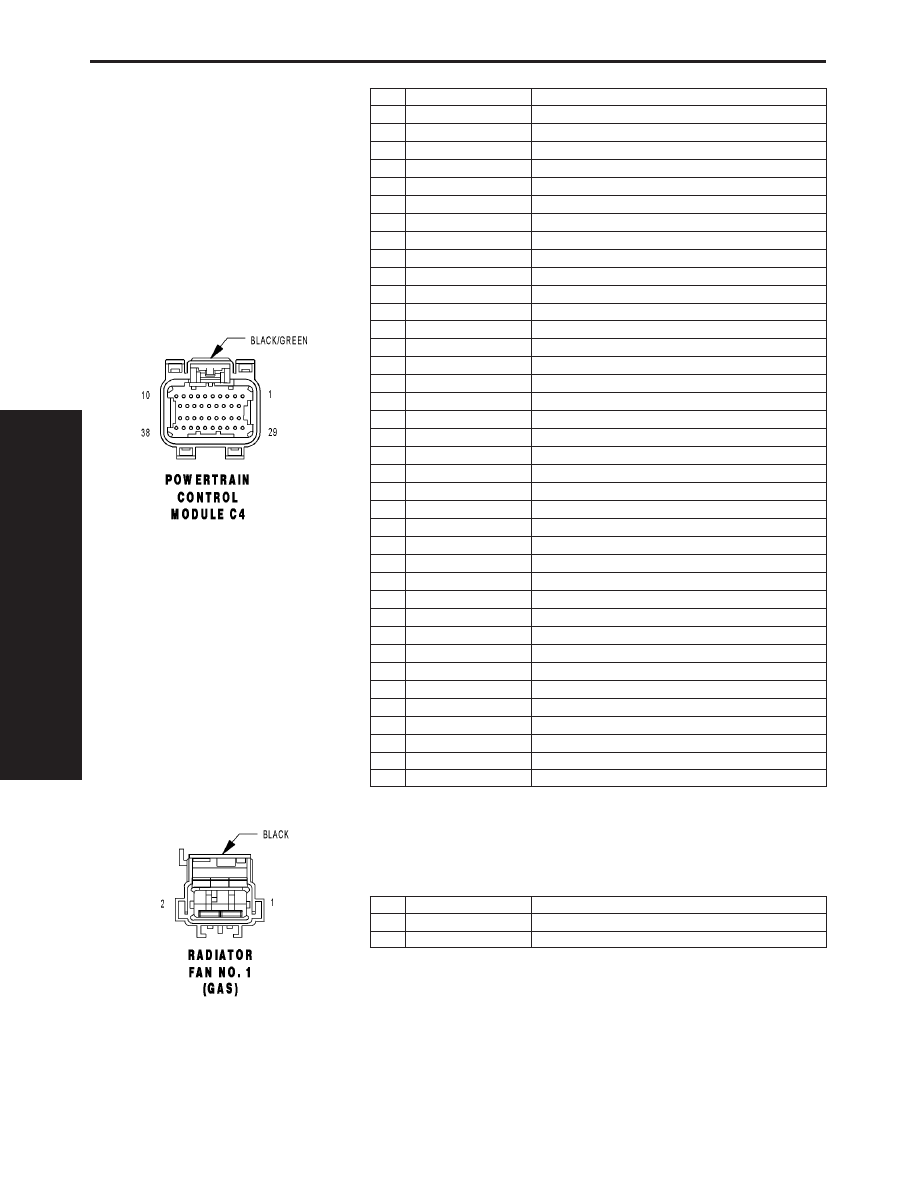

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OD SOLENOID CONTROL

2

T59 18DB/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18YL/DB

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18DG/WT

L/R SOLENOID CONTROL

11

-

-

12

-

-

13

Z133 16BK/LG

GROUND

14

Z133 16BK/LG

GROUND

15

T1 18DG/LB

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

-

-

18

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

19

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 18DG/GY

TRS T41 SENSE

28

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

RADIATOR FAN NO. 1 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N23 12DB/DG

RADIATOR FAN RELAY OUTPUT

2

Z223 12BK/DG

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

348

CONNECTOR PINOUTS

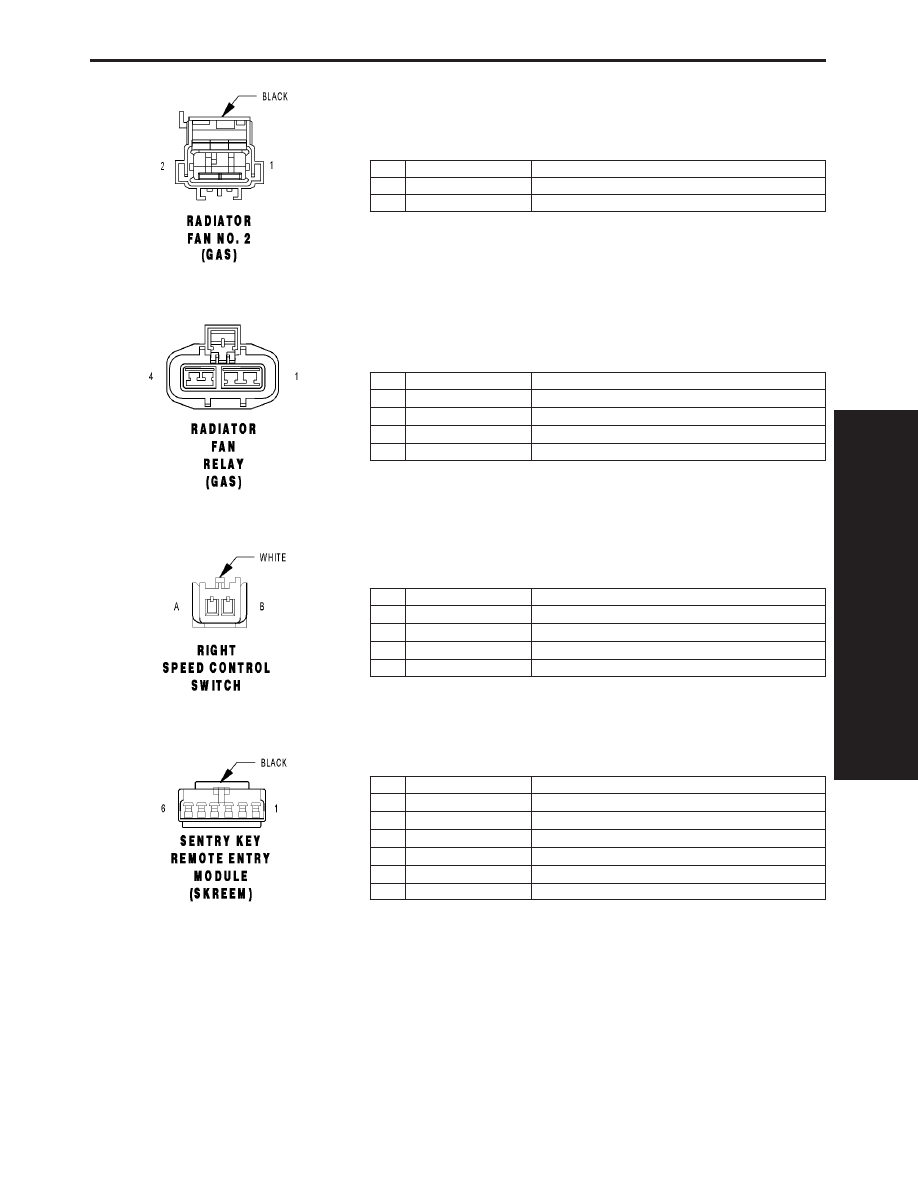

RADIATOR FAN NO. 2 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N23 12DB/DG

RADIATOR FAN RELAY OUTPUT

2

Z223 12BK/DG

GROUND

RADIATOR FAN RELAY (GAS) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A112 12OR/RD

FUSED B(+)

2

N23 12DB/DG

RADIATOR FAN RELAY OUTPUT

3

Z723 18BK/DG

GROUND

4

N173 18DB/VT

RAD FAN RELAY CONTROL

RIGHT SPEED CONTROL SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

A

V37 20VT (DIESEL)

SPEED CONTROL SWITCH SIGNAL

A

V37 20VT (GAS)

S/C SWITCH SIGNAL

B

Z23 20BK/VT (DIESEL)

SPEED CONTROL SWITCH GROUND

B

Z23 20BK/VT (GAS)

S/C SWITCH GROUND

SENTRY KEY REMOTE ENTRY MODULE (SKREEM) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 22BK/WT

GROUND

6

A114 20GY/RD

FUSED B(+) (I.O.D.)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

349

CONNECTOR PINOUTS
