Chrysler RG Voyager. Manual - part 615

AUTO SHUT DOWN RELAY (GAS)

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

K51 18BR/WT

ASD RELAY CONTROL

86

INTERNAL

FUSED B(+)

87

K342 16BR/WT

ASD RELAY OUTPUT

87A

-

-

FUEL PUMP RELAY (GAS)

CAV

CIRCUIT

FUNCTION

30

N1 18DB/OR

FUEL PUMP RELAY OUTPUT

85

K31 18BR

FUEL PUMP RELAY CONTROL

86

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

87

INTERNAL

FUSED B(+)

87A

-

-

STARTER MOTOR RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

T752 20DG/OR (DIESEL)

STARTER MOTOR RELAY CONTROL

85

T752 18DG/OR (GAS)

STARTER MOTOR RELAY CONTROL

86

INTERNAL

FUSED IGNITION SWITCH OUTPUT (START)

87

T750 12YL/GY

STARTER MOTOR RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

342

CONNECTOR PINOUTS

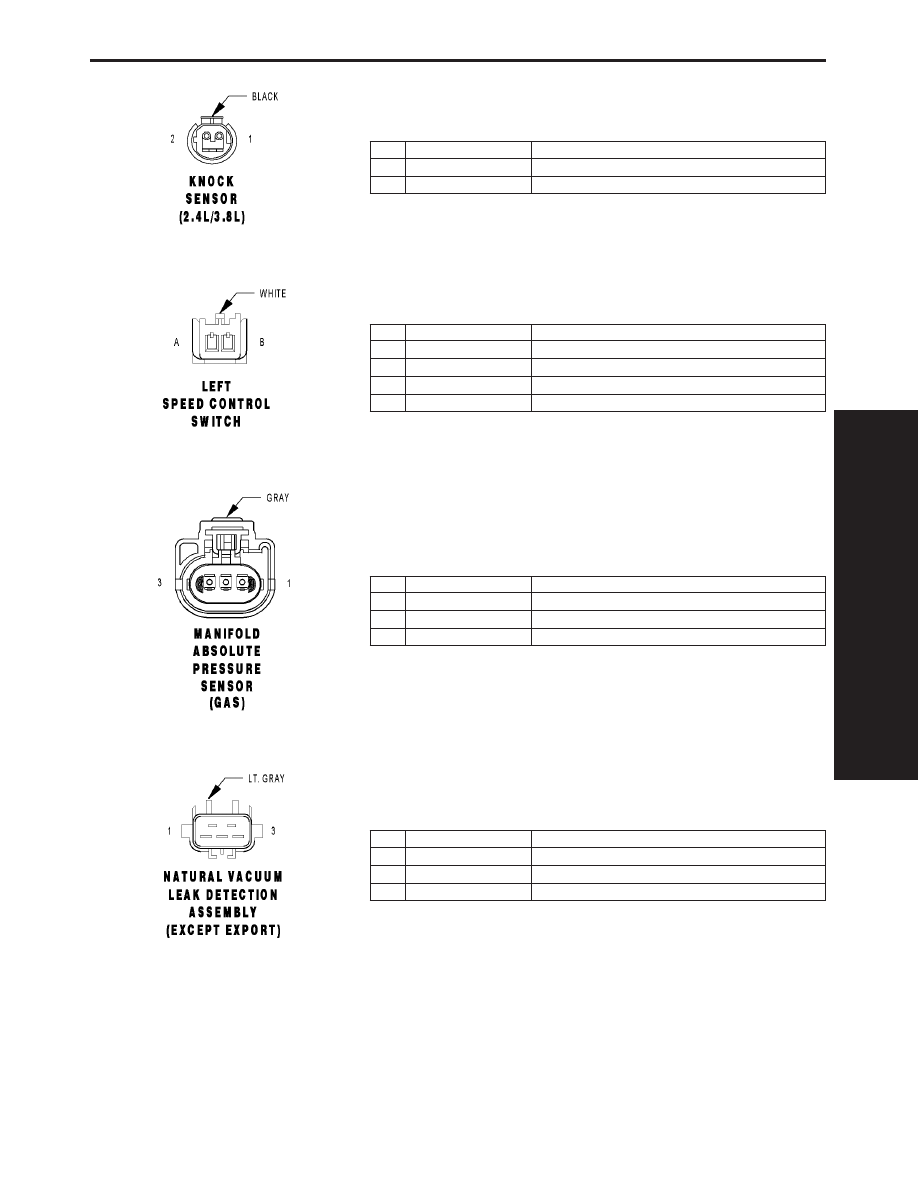

KNOCK SENSOR (2.4L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 18DB/YL

KS SIGNAL

2

K942 18BR/LG

KS RETURN

LEFT SPEED CONTROL SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

A

V37 20VT (DIESEL)

SPEED CONTROL SWITCH SIGNAL

A

V37 20VT (GAS)

S/C SWITCH SIGNAL

B

Z23 20BK/VT (DIESEL)

SPEED CONTROL SWITCH GROUND

B

Z23 20BK/VT (GAS)

S/C SWITCH GROUND

MANIFOLD ABSOLUTE PRESSURE SENSOR (GAS) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 18VT/BR

MAP SIGNAL

2

K900 18DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

NATURAL VACUUM LEAK DETECTION ASSEMBLY (EXCEPT EXPORT) - LT. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z166 18BK/WT

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

3

K106 20VT/LB

NVLD SOL CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

343

CONNECTOR PINOUTS

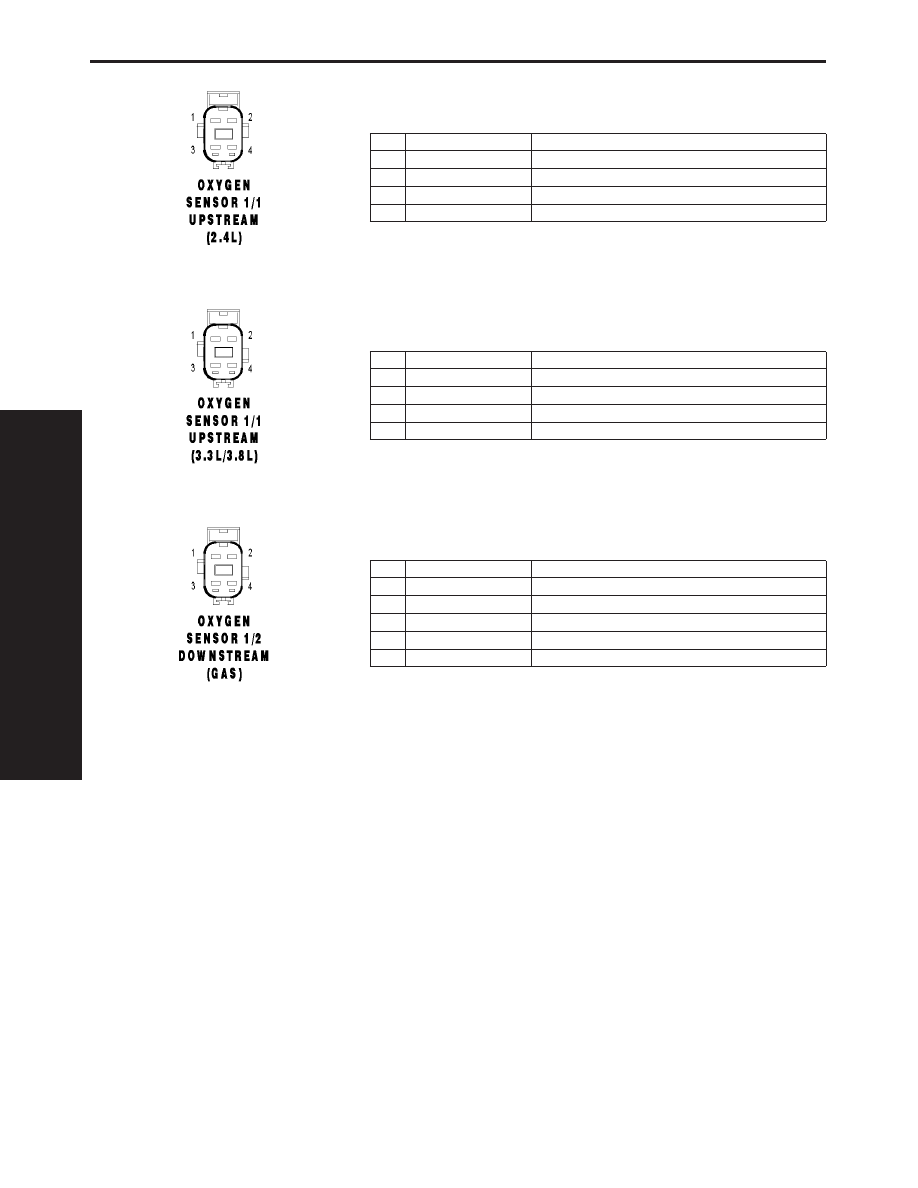

OXYGEN SENSOR 1/1 UPSTREAM (2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z42 18BK/LG

GROUND

2

K99 18BR/LG

O2 1/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K41 18DB/LB

O2 1/1 SIGNAL

OXYGEN SENSOR 1/1 UPSTREAM (3.3L/3.8L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z42 18BK/LG

GROUND

2

K99 18BR/LG

O2 1/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K41 18DB/LB

O2 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM (GAS) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z43 18BK/DB

GROUND

2

K299 18BR/WT

O2 1/2 HEATER CONTROL

3

K904 18DB/DG (2.4L)

O2 RETURN (DOWN)

3

K904 18BR/DG (3.3L/3.8L)

O2 RETURN (DOWN)

4

K141 18DB/YL

O2 1/2 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

344

CONNECTOR PINOUTS

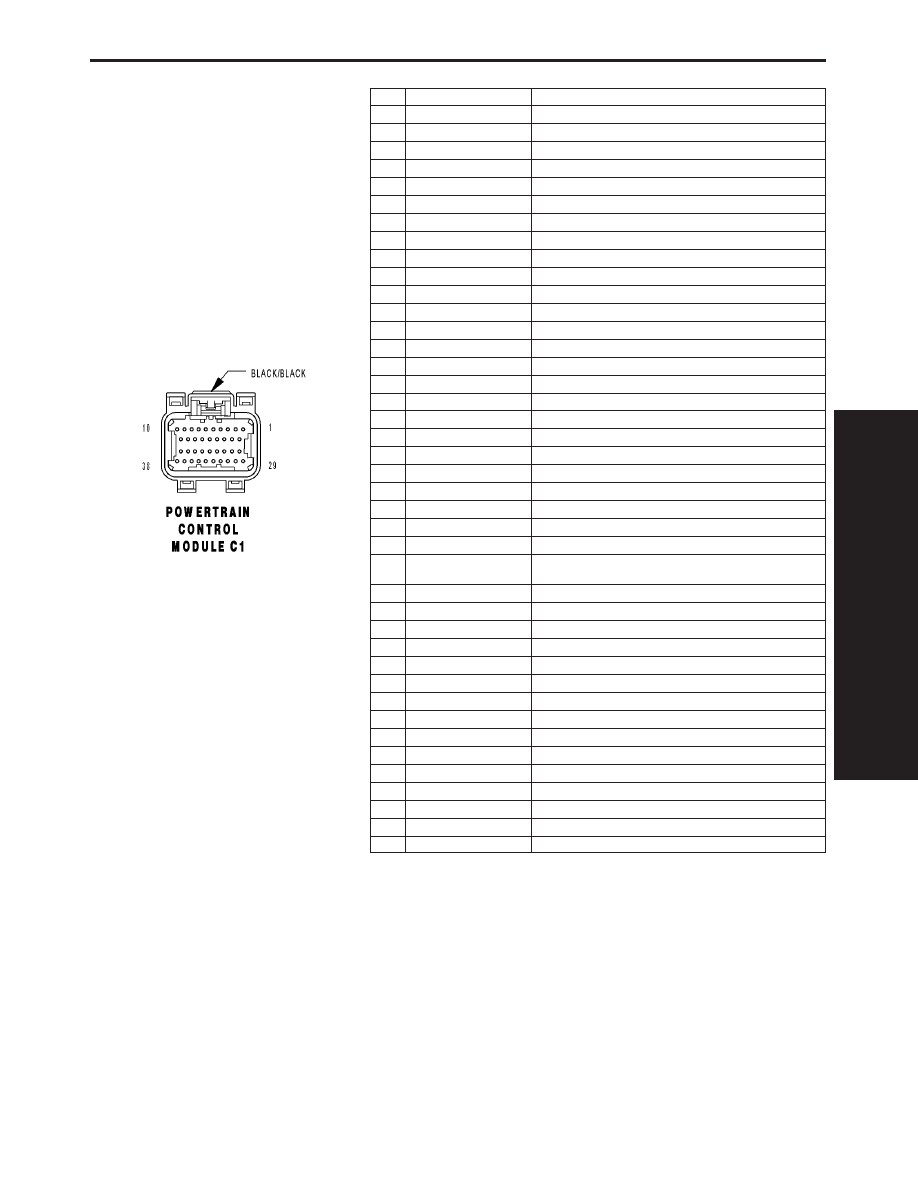

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 18BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (EATX)

FCM OUTPUT (UNLOCK-RUN-START)

13

N7 18DB/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 18BK/DG

GROUND

19

-

-

20

G6 16VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D123 20WT/BR (2.4L
EATX)

FLASH PROGRAM ENABLE

26

D123 20WT/OR (3.3L/3.8L)

FLASH PROGRAM ENABLE

27

-

-

28

-

-

29

A109 18OR/RD

FUSED B(+)

30

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K904 18DB/DG (2.4L)

O2 RETURN (DOWN)

32

K904 18BR/DG (3.3L/3.8L)

O2 RETURN (DOWN)

33

-

-

34

-

-

35

-

-

36

D21 20WT/DG (2.4L)

SCI TRANSMIT (PCM)

36

D21 20WT/BR (3.3L/3.8L)

SCI TRANSMIT (PCM)

37

D15 18DG/YL (EATX)

SCI TRANSMIT (TCM)

38

D25 18WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

345

CONNECTOR PINOUTS
