INSTALLATION

(1) Place seat back foam and cover together.
(2) Work the foam and cover under recliner torque

rod (Fig. 32).

(3) Place seat foam/cover onto seat frame (Fig. 31).
(4) Route to under side of cushion pad and connect

heat seat wire harness three attachments.

NOTE: Use care not to damage wire harness during
install procedure.

(5) Remove seat back foam/cover and heating har-

ness assembly together (keep trim attached to foam
pad).

(6) Feed back harness through hole in shield and

connect wiring harness (for heated seats) at inner
shield.

(7) Install trim ring (Fig. 29).
(8) Engage inner J-straps to trim ring (Fig. 30).
(9) Install screws attaching trim ring to seat back

frame (Fig. 28) and (Fig. 29).

(10) Engage outer J-straps at seat back (Fig. 27).
(11) Install three screws attaching outboard side

shield.

(12) Install two screws attaching inboard side

shield.

(13) Push outboard side handle on retainer tab till

it locks.

(14) Install cushion and cover onto seat pan.
(15) Install three screws attaching inner side

shield hinge area.

(16) Install two screws attaching outer side shield

buckle side.

(17) Install seat inner panel. (Refer to 23 - BODY/

SEATS/SECOND ROW SEAT INNER PANEL -
INSTALLATION)

(18) Install armrest. (Refer to 23 - BODY/SEATS/

SEAT ARMREST - INSTALLATION).

(19) Connect heat element wire harness.
(20) Install second row seat. (Refer to 23 - BODY/

SEATS/SECOND ROW SEAT - INSTALLATION).

(21) Install headrest and sleeves (Refer to 23 -

BODY/SEATS/HEADREST - INSTALLATION).

(22) Connect battery negative cable.

SECOND ROW SEAT LOAD
FLOOR PANEL

REMOVAL

(1) Fold second row seat down flat (Fig. 33).
(2) Using a trim stick C-4755 or equivalent, disen-

gage the seat back load floor panel push pins by pull-
ing away from seat back.

INSTALLATION

(1) Place second row seat load floor panel into

position (Fig. 33).

(2) Press on seat back load floor panel to engage

push pins to seat back frame.

SECOND ROW SEAT BACK
FRAME/RECLINER/TORQUE
ROD/CRAS ASSEMBLY

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove headrest and sleeves. (Refer to 23 -

BODY/SEATS/HEADREST - REMOVAL).

(3) Remove second row seat. (Refer to 23 - BODY/

SEATS/SECOND ROW SEAT - REMOVAL).

(4) Disconnect heat element wire harness.
(5) Remove armrest. (Refer to 23 - BODY/SEATS/

SEAT ARMREST - REMOVAL).

(6) Remove seat inner panel. (Refer to 23 - BODY/

SEATS/SECOND ROW SEAT INNER PANEL -
REMOVAL).

(7) Remove outboard side handle (lift on back side

of handle where it engages retainer tab and pull off).

(8) Remove two screws attaching inboard side

shield.

(9) Remove three screws attaching outboard side

shield.

(10) Disengage outer J-straps at seat back (Fig.

34).

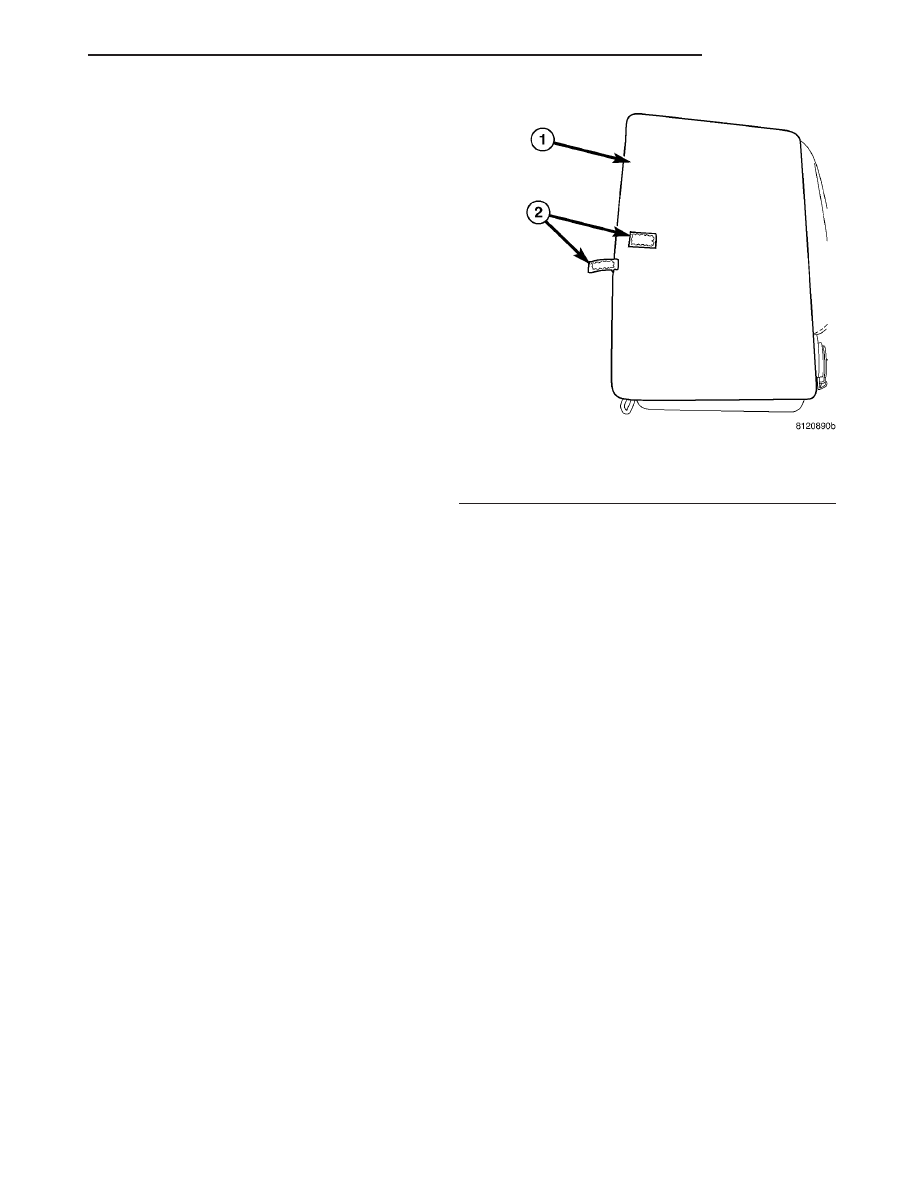

Fig. 33 SEAT BACK LOAD FLOOR PANEL

1 - LOAD FLOOR PANEL
2 - HOOK AND LOOP WITH STRAP

CS

SEATS

23 - 131

SECOND ROW SEAT BACK CUSHION FOAM/COVER (Continued)

(11) Remove screws attaching trim ring to seat

back frame (Fig. 35) and (Fig. 36).

(12) Remove trim ring (Fig. 36).
(13) Disengage inner J-straps from trim ring (Fig.

37).

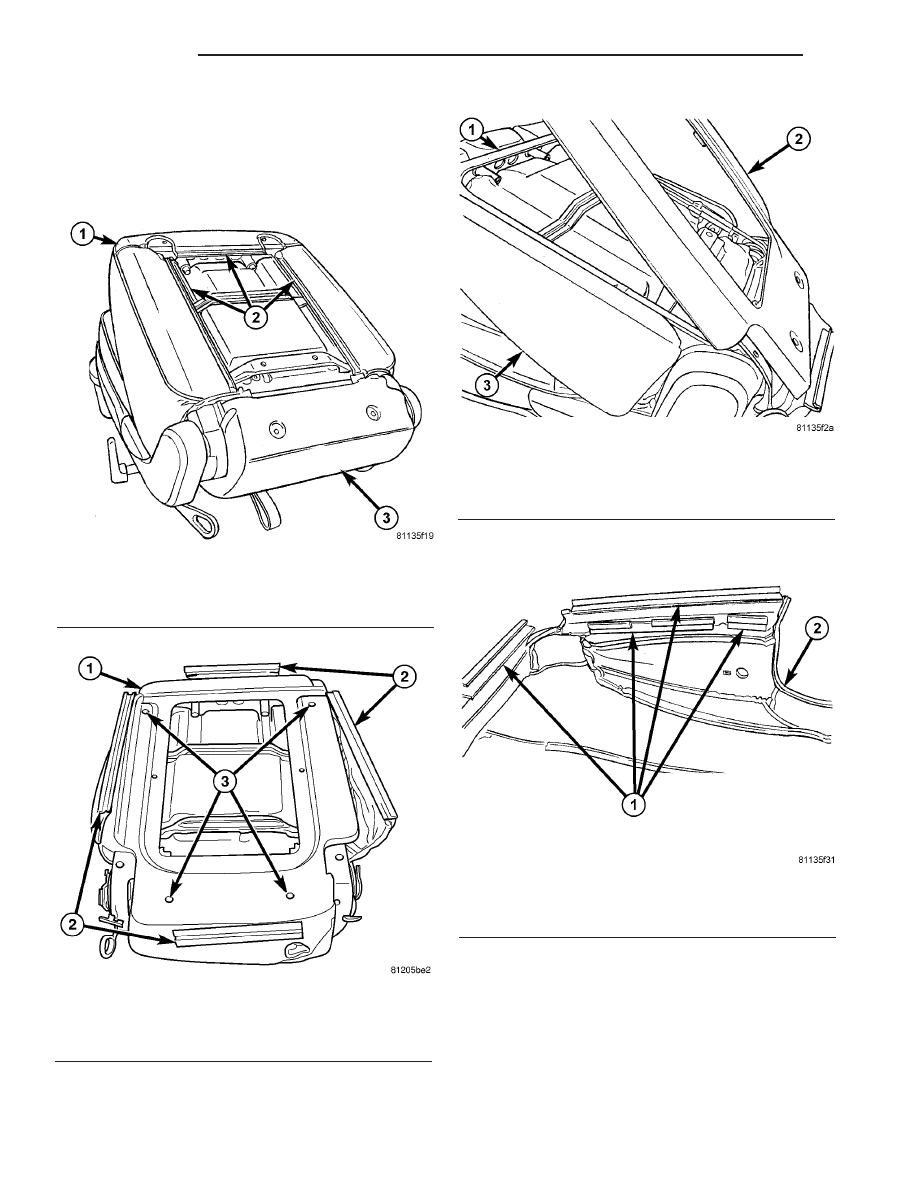

Fig. 34 SECOND ROW SEAT BACK COVER

1 - SECOND ROW SEAT BACK COVER
2 - J-STRAPS
3 - SECOND ROW SEAT ASSEMBLY

Fig. 35 SECOND ROW SEAT BACK TRIM RING

1 - TRIM RING
2 - J-STRAPS
3 - ATTACHING SCREWS

Fig. 36 TRIM RING FOR SEAT BACK FRAME

1 - SECOND ROW SEAT BACK FRAME
2 - TRIM RING FOR SEAT BACK FRAME
3 - SEAT BACK CUSHION

Fig. 37 SEAT BACK J-STRAPS

1 - J-STRAPS
2 - SECOND ROW SEAT BACK COVER

23 - 132

SEATS

CS

SECOND ROW SEAT BACK FRAME/RECLINER/TORQUE ROD/CRAS ASSEMBLY (Continued)

(14) Disconnect wiring harness (for heated seats)

at inner shield and feed back harness through hole in
shield (Fig. 38).

(15) Remove seat back foam/cover and heating har-

ness assembly together (keep trim attached to foam
pad).

(16) Work the foam and cover under recliner

torque rod and remove seat foam/cover (Fig. 39) and
(Fig. 40).

(17) Remove upper recliner bolts to seat back

frame (Fig. 41) and (Fig. 42).

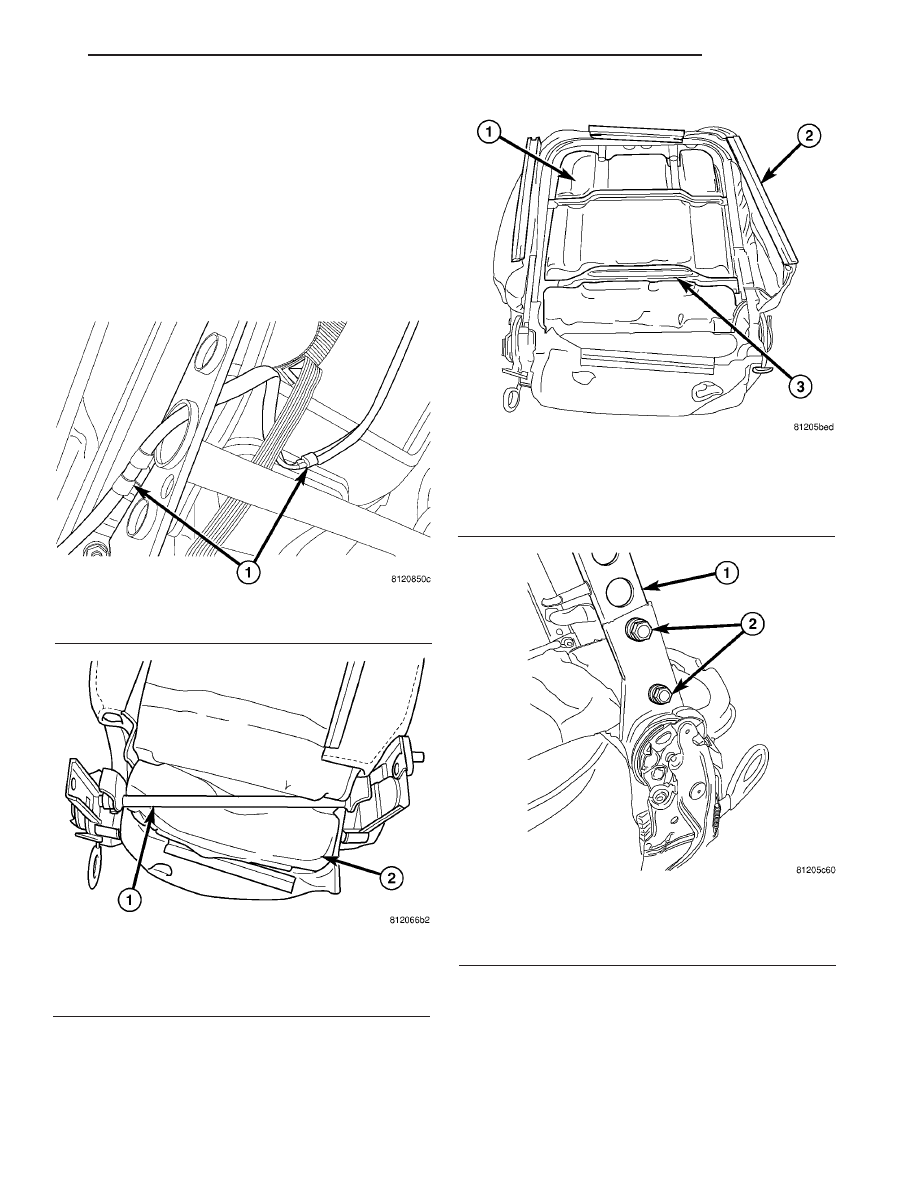

Fig. 38 HEATED SEAT WIRE HARNESS

1 - Wire harness fasteners

Fig. 39 SECOND ROW SEAT BACK CUSHION AND

COVER REMOVAL

1 - SECOND ROW SEAT RECLINER TORQUE ROD
2 - SEAT BACK FOAM/COVER

Fig. 40 SECOND ROW SEAT BACK FRAME AND

COVER

1 - SEAT BACK FOAM PAD
2 - SEAT BACK COVER
3 - SEAT BACK FRAME

Fig. 41 SECOND ROW SEAT BACK FRAME

OUTBOARD SIDE BOLTS

1 - SEAT BACK FRAME
2 - ATTACHING BOLTS

CS

SEATS

23 - 133

SECOND ROW SEAT BACK FRAME/RECLINER/TORQUE ROD/CRAS ASSEMBLY (Continued)

NOTE: Use care not to damage wire harness during
removal procedure.

(18) Disconnect heat seat wire harness from three

attachments and route to under side of cushion pad.

(19) Disconnect the J-strap and push pin fasteners

at the rear of seat cushion pan (Fig. 43) and (Fig.
44).

(20) Remove cushion foam and cover from seat pan

(Fig. 45).

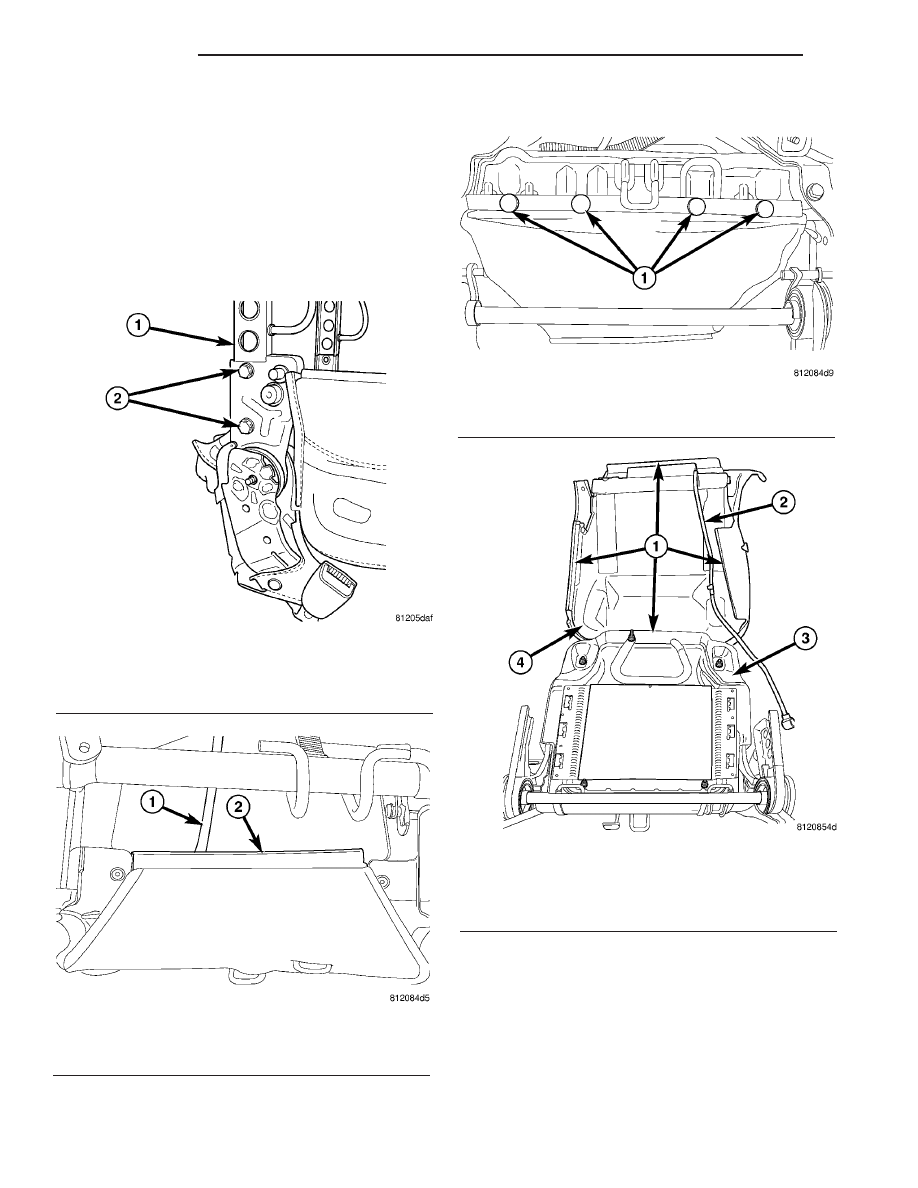

Fig. 42 SECOND ROW SEAT BACK FRAME

INBOARD SIDE BOLTS

1 - SEAT BACK FRAME
2 - INBOARD ATTACHING BOLTS

Fig. 43 SEAT CUSHION REAR J-STRAP

1 - HEATED SEAT WIRE HARNESS
2 - J-STRAP

Fig. 44 SEAT CUSHION REAR PUSH PINS

1 - PUSH PIN FASTENERS

Fig. 45 SEAT CUSHION COVER AND FOAM PAD

1 - J-STRAPS
2 - HEATED SEAT WIRE HARNESS
3 - SEAT CUSHION PAN ASSEMBLY
4 - SEAT CUSHION FOAM AND COVER

23 - 134

SEATS

CS

SECOND ROW SEAT BACK FRAME/RECLINER/TORQUE ROD/CRAS ASSEMBLY (Continued)
