WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH ON VEHICLES EQUIPPED WITH THE OCCU-
PANT CLASSIFICATION SYSTEM (OCS), ONLY THE
OCCUPANT CLASSIFICATION MODULE (OCM) AND
THE SEAT CUSHION TRIM MAY BE SERVICED SEP-
ARATELY. ALL OTHER COMPONENTS OF THE PAS-
SENGER SIDE FRONT SEAT CUSHION ASSEMBLY
MUST BE SERVICED ONLY AS A COMPLETE FAC-
TORY-CALIBRATED, ASSEMBLED AND TAMPER-EV-
IDENT SERVICE REPLACEMENT PACKAGE. THIS
PACKAGE INCLUDES THE FRAME, SPRINGS, PAD,
BLADDER, SENSOR, FOAM, WIRING AND A CALI-
BRATED OCM. WHEN INSTALLING THIS PACKAGE
ALWAYS REPLACE ALL OF THE EXISTING COMPO-
NENTS WITH THE NEW COMPONENTS AS A UNIT.
DO NOT ATTEMPT TO SEPARATE OR DISCONNECT
ANY OF THE NEW OCS COMPONENTS IN THE SER-
VICE

REPLACEMENT

PACKAGE

FROM

EACH

OTHER, AND DO NOT ATTEMPT TO REUSE ANY OF
THE REPLACED COMPONENTS IN THIS OR ANY
OTHER VEHICLE. FAILURE TO TAKE THE PROPER
PRECAUTIONS COULD RESULT IN FAILURE OF
THE PASSENGER AIRBAG TO DEPLOY WHEN
REQUIRED, OR IN PASSENGER AIRBAG DEPLOY-
MENT WHEN NOT REQUIRED.

(1) Position seat cushion foam and seat cover

together (Fig. 9).

(2) Place seat cushion foam/cover onto seat pan.
(3) Engage seat cushion cover J-straps and push

pins attaching to seat pan (Fig. 8).

(4) Install front seat back to seat assembly. (Refer

to

23

-

BODY/SEATS/FRONT

SEAT

BACK

-

INSTALLATION).

(5) Install front seat. (Refer to 23 - BODY/SEATS/

FRONT SEAT - INSTALLATION).

FRONT SEAT BACK PANEL

REMOVAL

(1) Using a trim tool C-4755 or equivalent, disen-

gage the front seat (Fig. 10) and (Fig. 11).

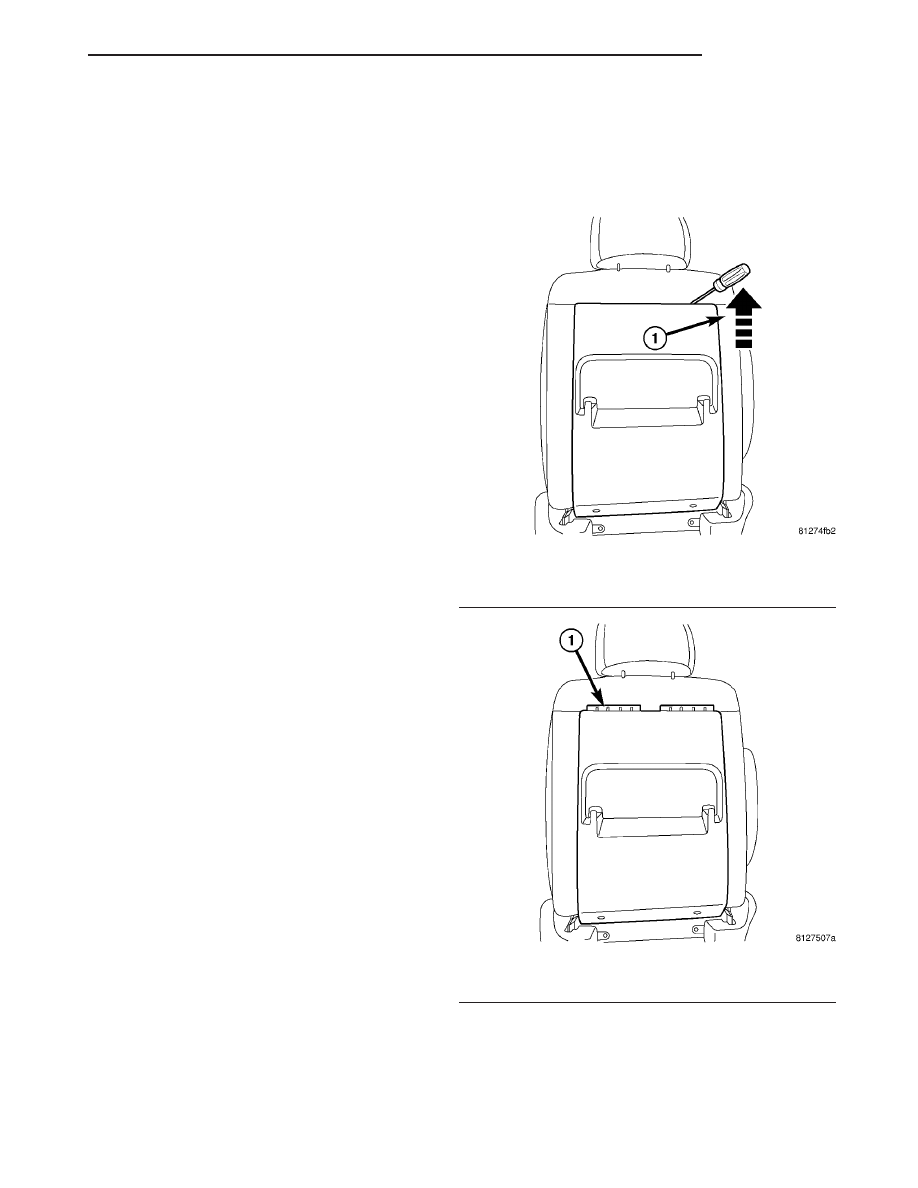

Fig. 10 FRONT SEAT BACK PANEL

1 - PRY SEAT COVER PANEL OUTWARD AND DOWN TO
RELEASE HOOKS.

Fig. 11 TOP HOOK

1 - TOP HOOKS EXPOSED

CS

SEATS

23 - 123

FRONT SEAT CUSHION FOAM / COVER (Continued)

(2) Pushing the top edge of back panel outward

and pushing upward that the same time till lower
hooks are clear of the lower metal bracket (Fig. 12).

(3) Gently rotate the seat back panel clockwise

until upper left hook and lower right hook disengage
from trim ring (Fig. 13).

(4) Gently rotate the seat back panel counter

clockwise until upper right hook and lower left hook
disengage from trim ring and remove front seat back
panel for seat back (Fig. 14).

INSTALLATION

(1) Place front seat back panel into position and

start lower hooks.

(2) Push on front seat back panel to engage lock-

ing clips.

(3) Grasp the top of the seat back panel and push

downward to engage the top hooks.

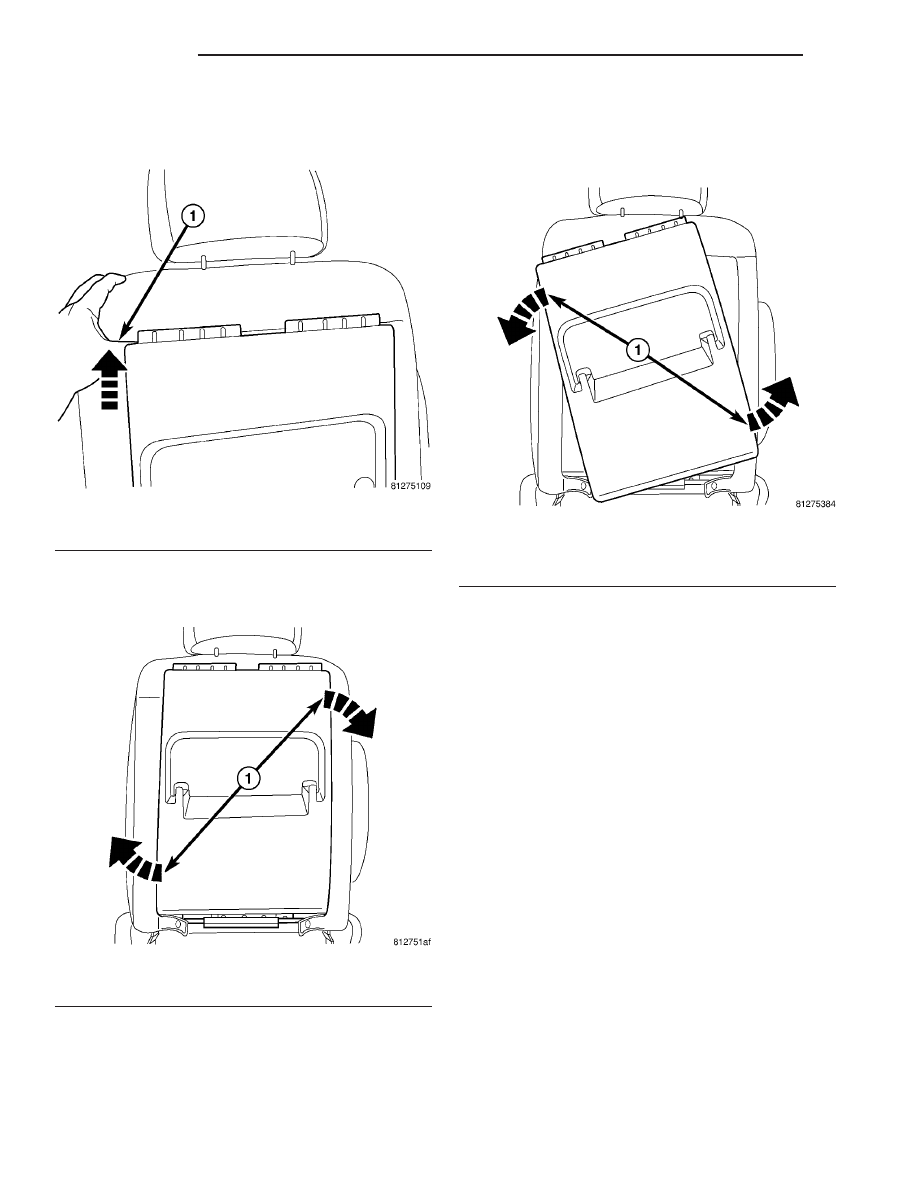

Fig. 12 RELEASE LOWER HOOKS

1 - PUSHING OUTWARD AND UPWARD

Fig. 13 ROTATE SEAT BACK PANEL CLOCKWISE

1 - ROTATE CLOCKWISE

Fig. 14 ROTATE SEAT BACK PANEL COUNTER

CLOCKWISE

1 - ROTATE COUNTER CLOCKWISE

23 - 124

SEATS

CS

FRONT SEAT BACK PANEL (Continued)

FRONT SEAT OUTER TRIM
RING PANEL

REMOVAL

(1) Remove front seat inner panel. (Refer to 23 -

BODY/SEATS/FRONT

SEAT

INNER

PANEL

-

REMOVAL).

(2) Remove front seat outer trim ring panel four

attaching screws, if equipped (Fig. 15).

(3) Remove outer trim ring panel from rear of seat.

INSTALLATION

(1) Place seat outer trim ring panel into position

on rear of seat.

(2) Install seat outer trim ring panel four attach-

ing screws, if equipped (Fig. 15).

(3) Install front seat inner panel. (Refer to 23 -

BODY/SEATS/FRONT

SEAT

INNER

PANEL

-

INSTALLATION).

FRONT SEAT SHIELDS

REMOVAL

The front seat shield positions and attachment

points (Fig. 16).

UPPER ADJUSTER INBOARD AND REAR SHIELD

(1) Remove

upper

adjuster

inboard

attaching

screw (Fig. 16).

(2) Pull rear edge away from upper adjuster

inboard rear shield to release locking tab.

(3) Remove upper adjuster inboard rear shield

attaching screw and remove shield.

FRONT SHIELD

(1) Remove front shield attaching screws (Fig. 17).

(2) Pull forward on front shield edge by the upper

adjuster outboard shield to disengage locking tabs
(Fig. 16) and (Fig. 18).

(3) Remove front shield.

UPPER ADJUSTER OUTBOARD AND REAR SHIELD

(1) Remove front attaching screw (Fig. 16).

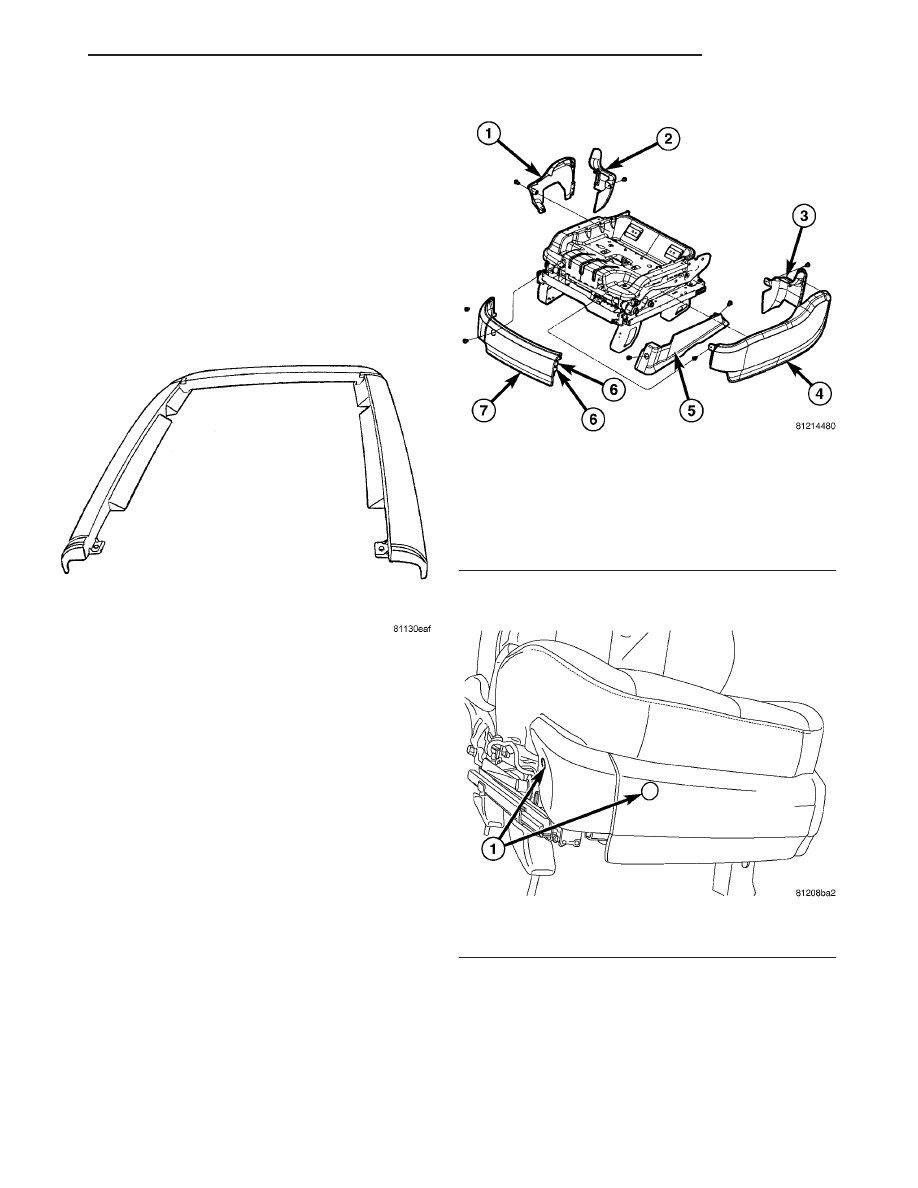

Fig. 15 FRONT SEAT OUTER TRIM RING PANEL

Fig. 16 FRONT SEAT SHIELDS

1 - UPPER ADJUSTER INBOARD SHIELD
2 - UPPER ADJUSTER INBOARD REAR SHIELD
3 - UPPER ADJUSTER OUTBOARD REAR SHIELD
4 - UPPER ADJUSTER OUTBOARD SHIELD
5 - LOWER RISER OUTBOARD SHIELD
6 - LOCKING TABS
7 - FRONT SHIELD

Fig. 17 FRONT SEAT FRONT SHIELD

1 - ATTACHING SCREWS

CS

SEATS

23 - 125

(2) Pull rear edge away from upper adjuster out-

board rear shield to release locking tab.

(3) Remove upper adjuster outboard rear shield

attaching screw and remove shield.

LOWER RISER SHIELD

(1) Remove front and rear attaching screws (Fig.

16).

(2) Remove lower riser shield.

INSTALLATION

UPPER ADJUSTER INBOARD AND REAR SHIELD

(1) Place upper adjuster inboard rear shield into

position and install attaching screw (Fig. 16).

(2) Press on rear edge upper adjuster inboard

shield locking tabs to upper adjuster inboard rear
shield to engage locking tabs.

(3) Install upper adjuster inboard attaching screw.

FRONT SHIELD

(1) Place front shield in position.
(2) Press on front shield edge by the upper

adjuster outboard shield to engage locking tabs (Fig.
16) and (Fig. 18).

(3) Install front shield attaching screws (Fig. 17).

UPPER ADJUSTER OUTBOARD AND REAR SHIELD

(1) Place upper adjuster outboard rear shield into

position and install attaching screw (Fig. 16) and
(Fig. 19).

(2) Place upper adjuster outboard shield into posi-

tion.

(3) Press on rear edge upper adjuster outboard

shield locking tabs to upper adjuster outboard rear
shield to engage locking tabs.

(4) Install front attaching screw.

LOWER RISER SHIELD

(1) Place lower riser shield into position (Fig. 16).
(2) Install front and rear attaching screws.

HEADREST

REMOVAL

(1) Lift head restraint to top of travel.
(2) Depress locking button on side of sleeve at top

of seat back (Fig. 20).

(3) Pull head restraint from top of seat back.

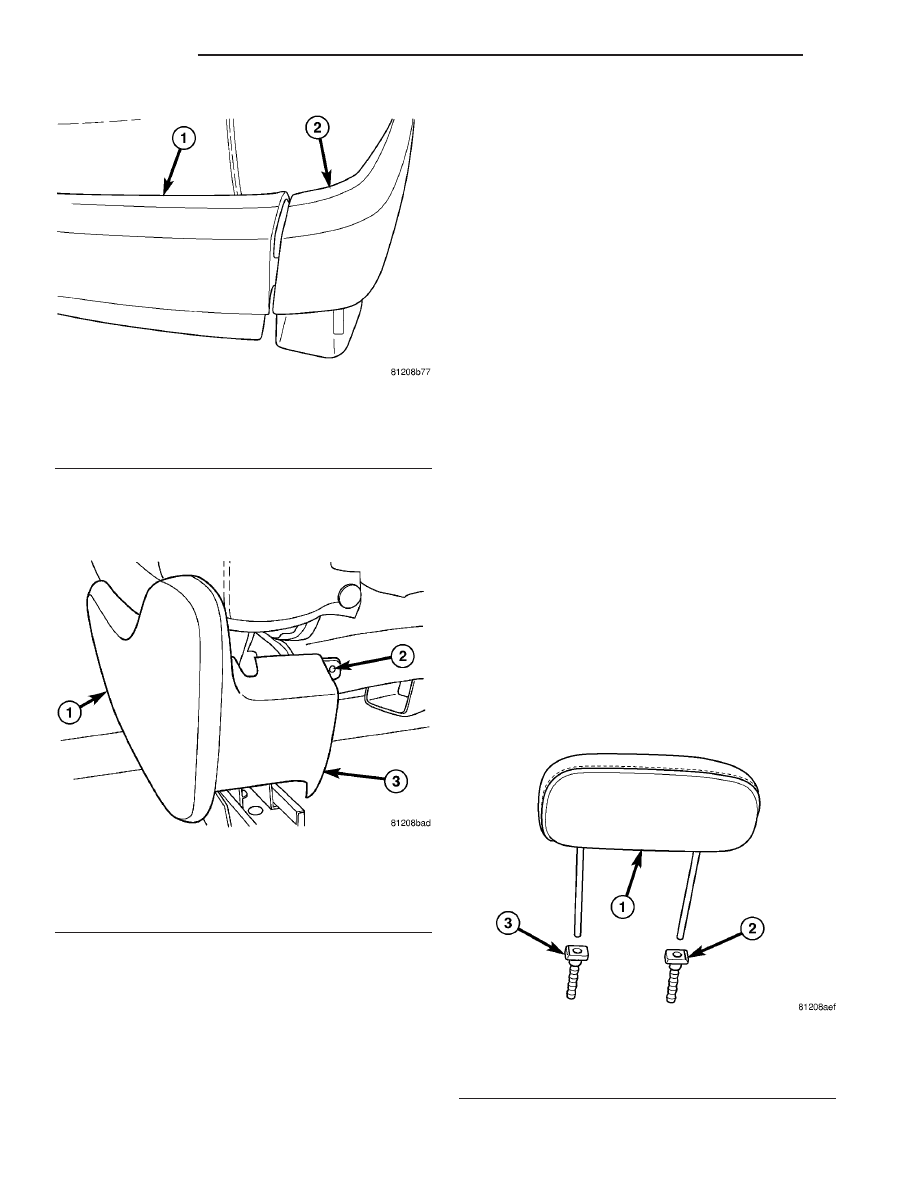

Fig. 18 FRONT SEAT FRONT SHIELD LOCKING

TABS

1 - UPPER ADJUSTER OUTBOARD SHIELD
2 - FRONT SHIELD

Fig. 19 UPPER ADJUSTER OUTBOARD REAR

SHIELD

1 - UPPER ADJUSTER OUTBOARD SHIELD
2 - ATTACHING SCREW
3 - UPPER ADJUSTER OUTBOARD REAR SHIELD

Fig. 20 HEADREST AND SLEEVES

1 - HEADREST
2 - NON-LOCKING SLEEVE
3 - LOCKING SLEEVE

23 - 126

SEATS

CS

FRONT SEAT SHIELDS (Continued)
