DISASSEMBLY

NOTE: If valve body assembly is being recondi-
tioned, the PCM/TCM Quick Learn Procedure must
be performed. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC

CONTROL

MODULES/TRANSMISSION

CONTROL MODULE - STANDARD PROCEDURE)

(1) Remove manual shaft seal (Fig. 402).

(2) Remove Transmission Range Sensor retaining

screw (Fig. 403).

(3) Remove

Manual

Shaft/Rooster

Comb

and

Transmission Range Sensor (Fig. 404).

(4) Remove 2/4 Accumulator Retaining Plate (Fig.

405).

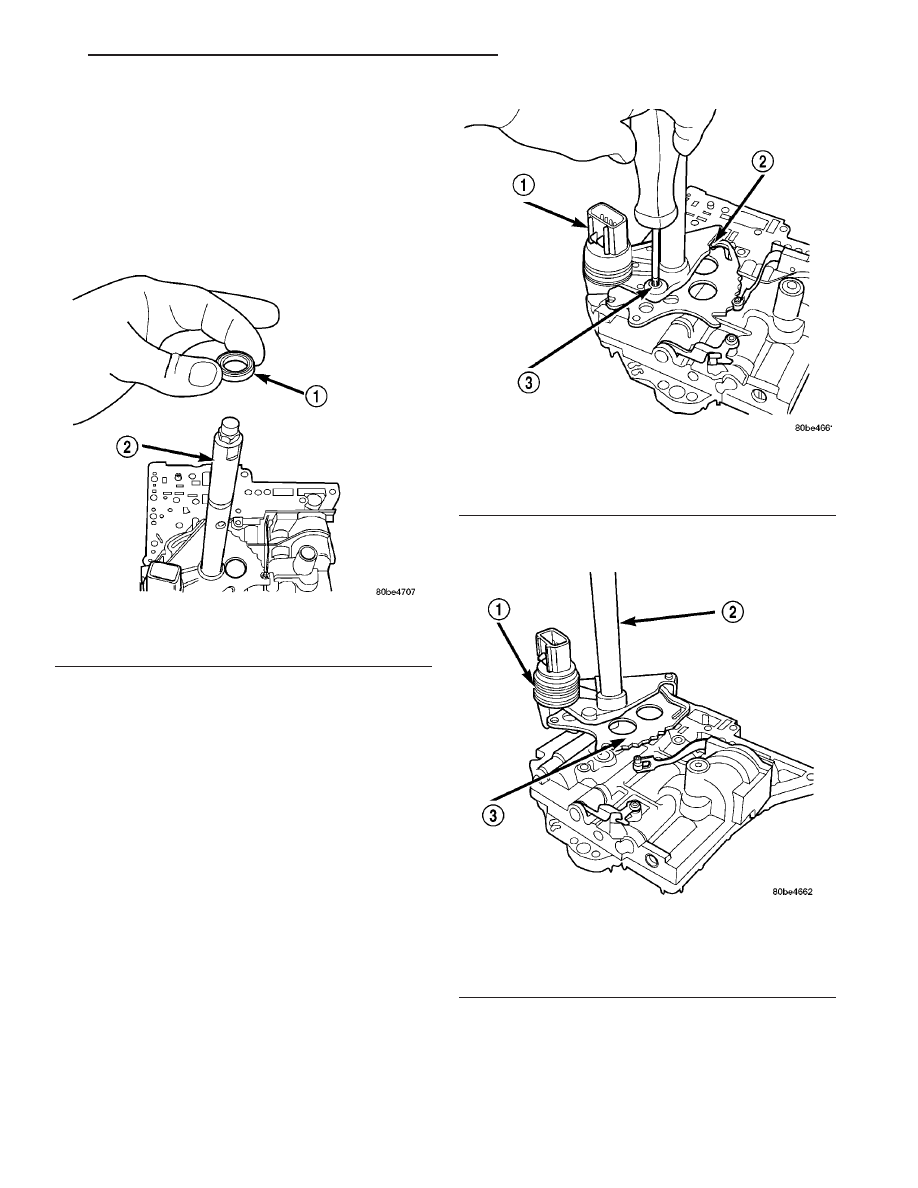

Fig. 402 Manual Shaft Seal

1 - SEAL
2 - MANUAL SHAFT

Fig. 403 Remove Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL VALVE CONTROL PIN
3 - RETAINING SCREW

Fig. 404 Manual Shaft/Rooster Comb and

Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 167

VALVE BODY (Continued)

(5) Remove 2/4 Accumulator components as shown

in (Fig. 406).

(6) Remove Valve Body to Transfer Plate screws

(Fig. 407).

(7) Invert assembly and remove Transfer Plate

(Fig. 408). Beware of loose check balls.

(8) Remove oil screen (Fig. 409).

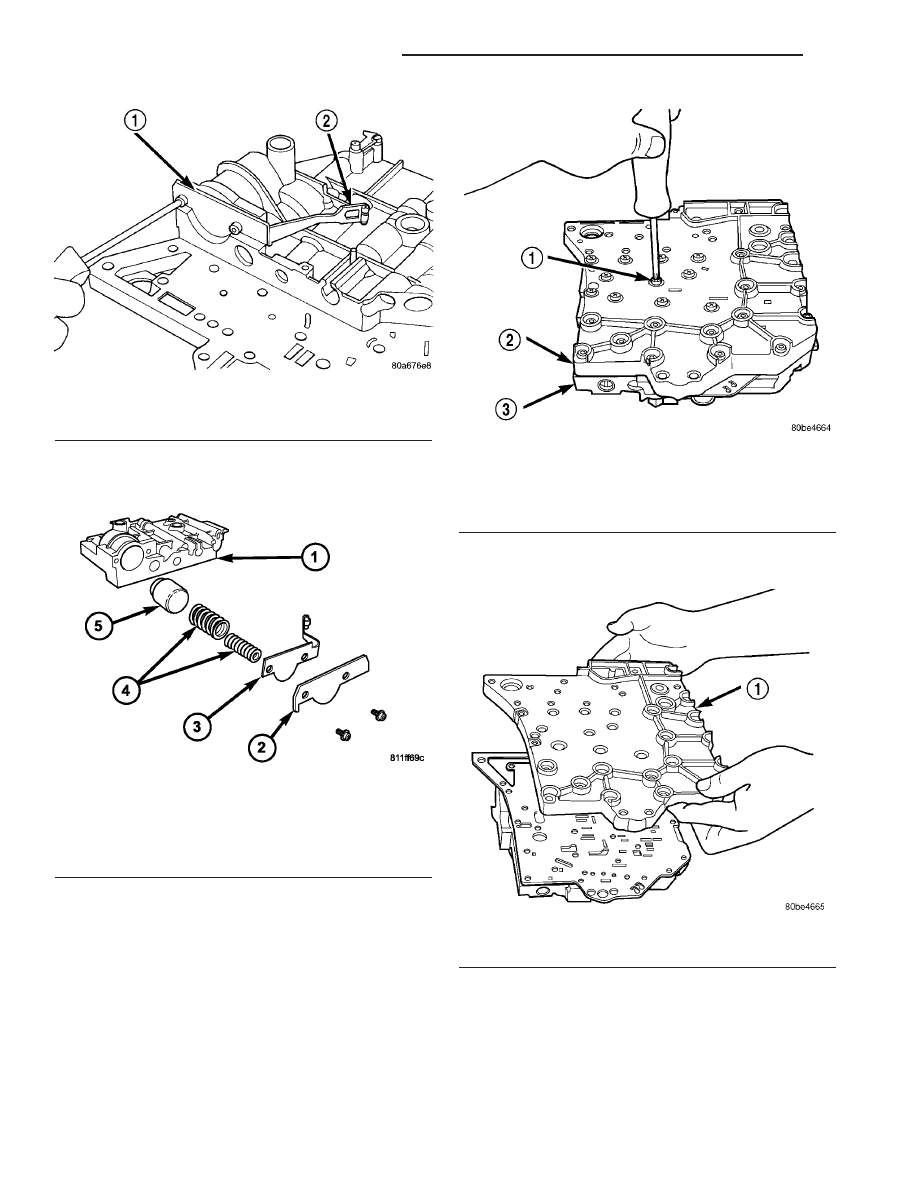

Fig. 405 2/4 Accumulator Retaining Plate

1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING

Fig. 406 2/4 Accumulator Assembly

1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - RETURN SPRINGS
5 - PISTON

Fig. 407 Remove Valve Body to Transfer Plate

Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

Fig. 408 Remove Transfer Plate

1 - TRANSFER PLATE

21 - 168

41AE/TE AUTOMATIC TRANSAXLE

CS

VALVE BODY (Continued)

(9) Remove the overdrive clutch (#5) check valve

(Fig. 410)

(10) Remove separator plate (Fig. 411).

(11) Remove thermal valve (Fig. 412).

(12) Remove check balls (Fig. 413).

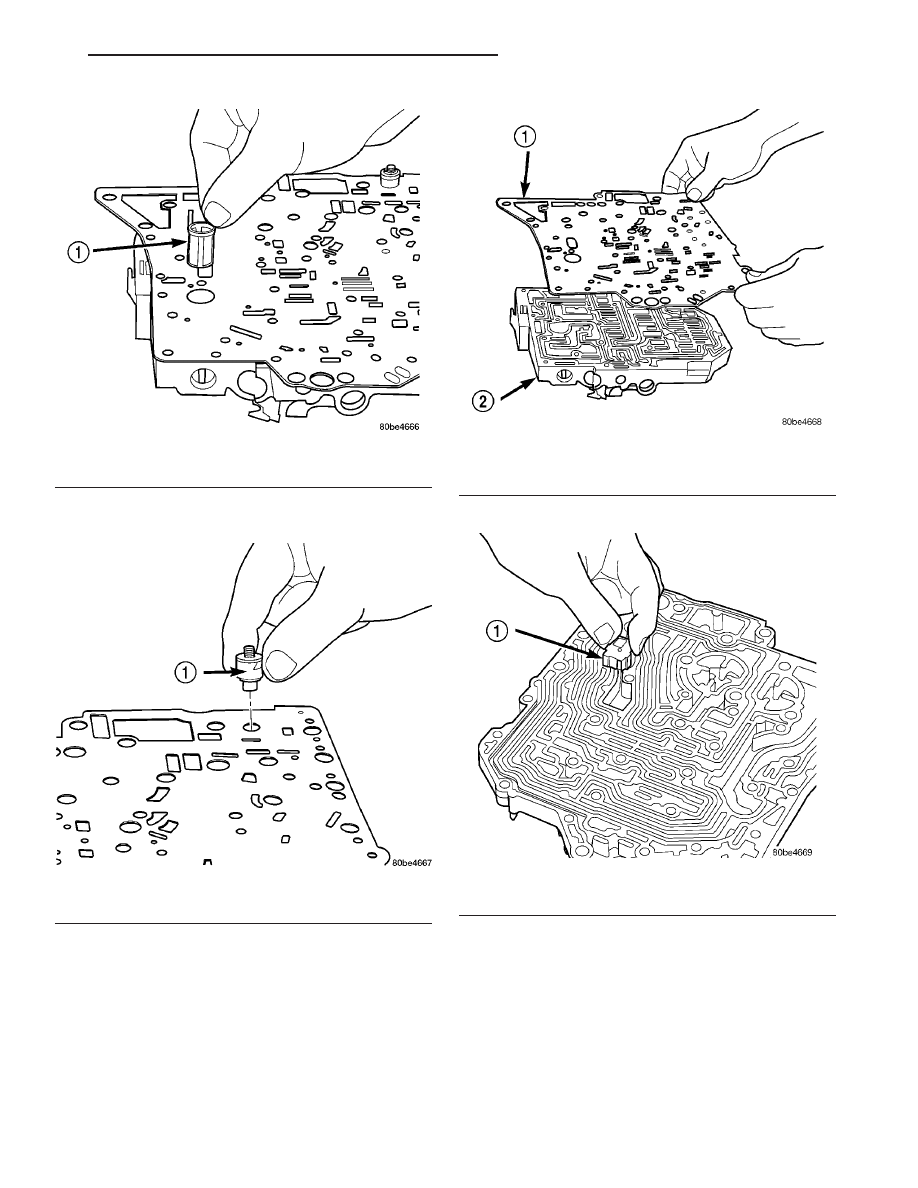

Fig. 409 Remove Oil Screen

1 - OIL SCREEN

Fig. 410 Remove Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 411 Remove Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

Fig. 412 Remove Thermal Valve

1 - THERMAL VALVE

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 169

VALVE BODY (Continued)

NOTE: Tag all valve/spring assemblies for reassem-
bly identification.

(13) Remove dual retainer plate using Tool 6301

(Fig. 414).

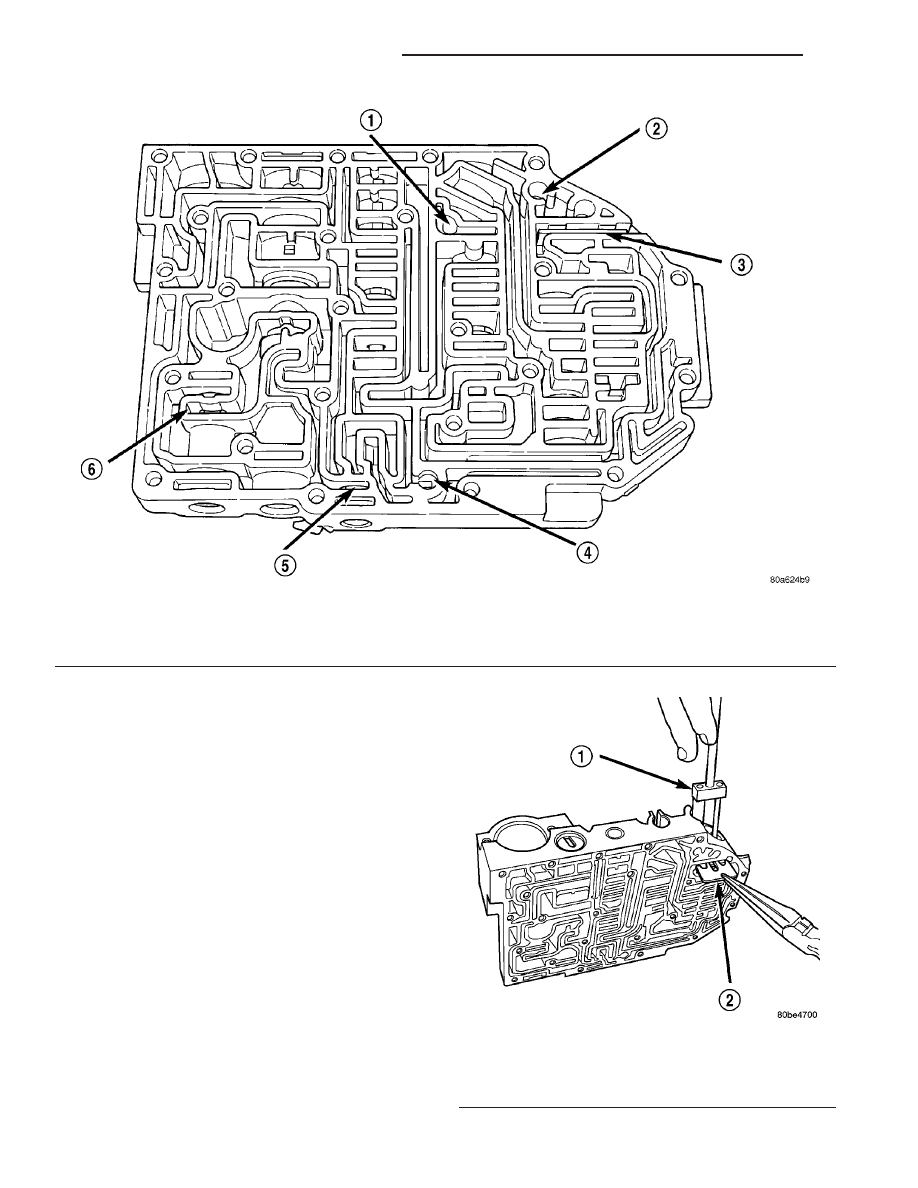

Fig. 413 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 414 Remove Dual Retainer Plate using Tool

6301

1 - TOOL 6301
2 - RETAINER

21 - 170

41AE/TE AUTOMATIC TRANSAXLE

CS

VALVE BODY (Continued)
