(14) Remove regulator valve spring retainer (Fig.

415).

(15) Remove remaining retainers as shown in (Fig.

416).

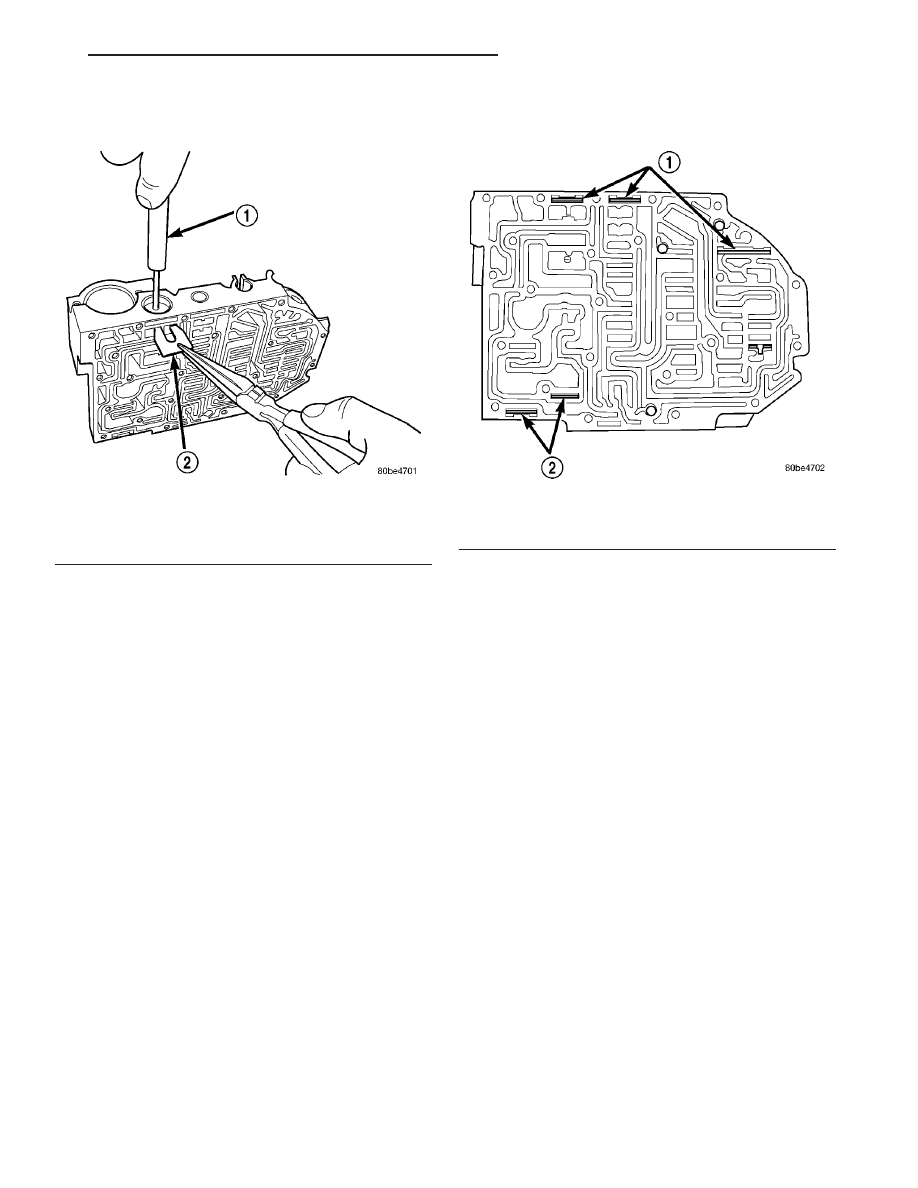

Fig. 415 Remove Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 416 Valve Retainer Location

1 - RETAINER
2 - RETAINER

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 171

VALVE BODY (Continued)

(16) Remove valves and springs as shown in (Fig.

417).

NOTE: Refer to Valve Body Cleaning and Inspection
for cleaning procedures.

ASSEMBLY

NOTE: If valve body assembly is reconditioned, the
PCM/TCM Quick Learn Procedure must be per-
formed. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL

MODULES/TRANSMISSION

CONTROL

MODULE - STANDARD PROCEDURE)

(1) Install valves and springs as shown in (Fig.

417).

(2) Install regulator valve spring retainer (Fig.

418).

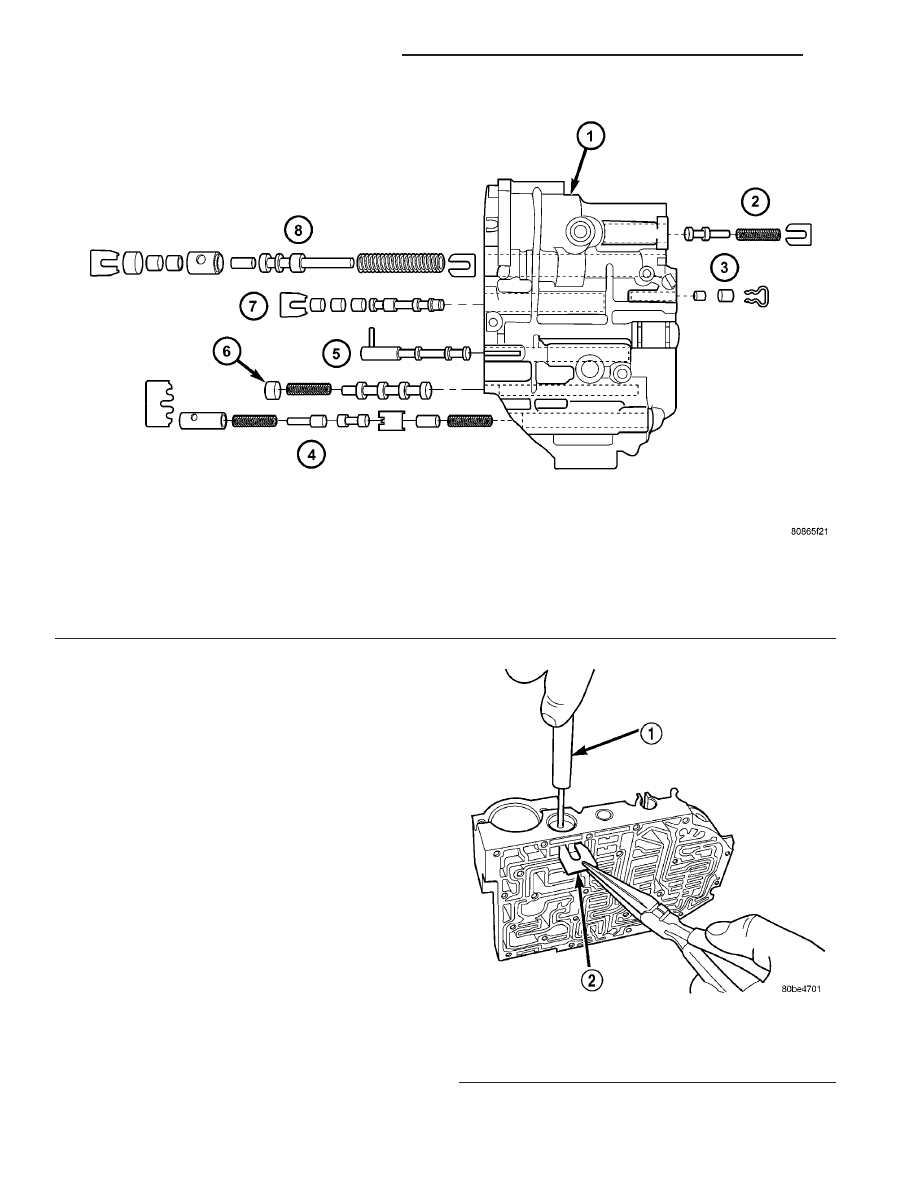

Fig. 417 Springs and Valves Location

1 - VALVE BODY

5 - MANUAL VALVE

2 - T/C REGULATOR VALVE

6 - CONVERTER CLUTCH SWITCH VALVE

3 - L/R SWITCH VALVE

7 - SOLENOID SWITCH VALVE

4 - CONVERTER CLUTCH CONTROL VALVE

8 - REGULATOR VALVE

Fig. 418 Install Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

21 - 172

41AE/TE AUTOMATIC TRANSAXLE

CS

VALVE BODY (Continued)

(3) Install dual retainer plate using Tool 6301 (Fig.

419).

(4) Verify that all retainers are installed as shown

in (Fig. 420). Retainers should be flush or below
valve body surface.

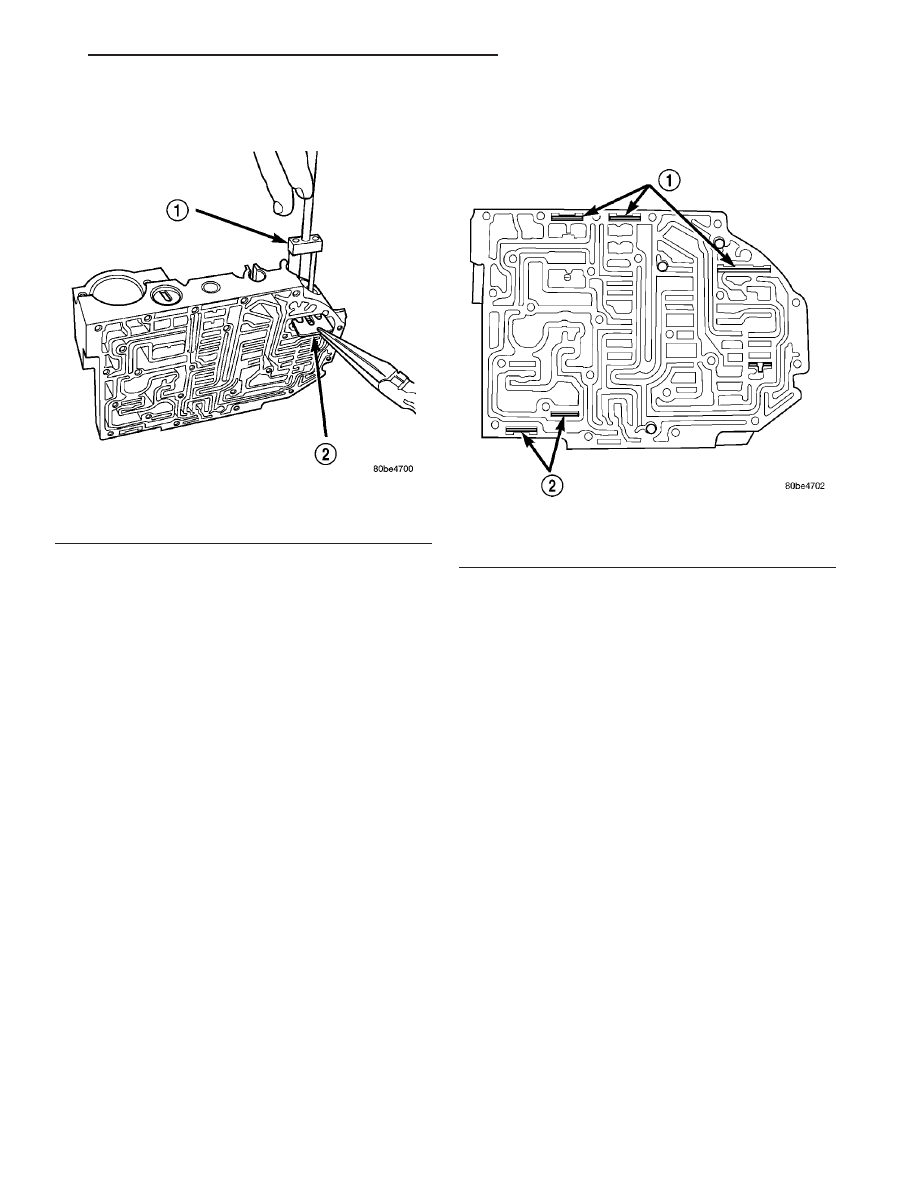

Fig. 419 Install Dual Retainer Plate using Tool 6301

1 - TOOL 6301
2 - RETAINER

Fig. 420 Valve Retainer Location

1 - RETAINER
2 - RETAINER

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 173

VALVE BODY (Continued)

(5) Install check balls into position as shown in

(Fig. 421). If necessary, secure them with petrolatum
or transmission assembly gel for assembly ease.

(6) Install thermal valve into transfer plate (Fig.

422).

(7) Install separator plate to valve body (Fig. 423).
(8) Install the overdrive clutch (#5) check valve to

separator plate (Fig. 424)

(9) Install oil screen to separator plate (Fig. 425).
(10) Install transfer plate to valve body and sepa-

rator plate. Make sure oil screen and #5 check valve
do not bind (Fig. 426).

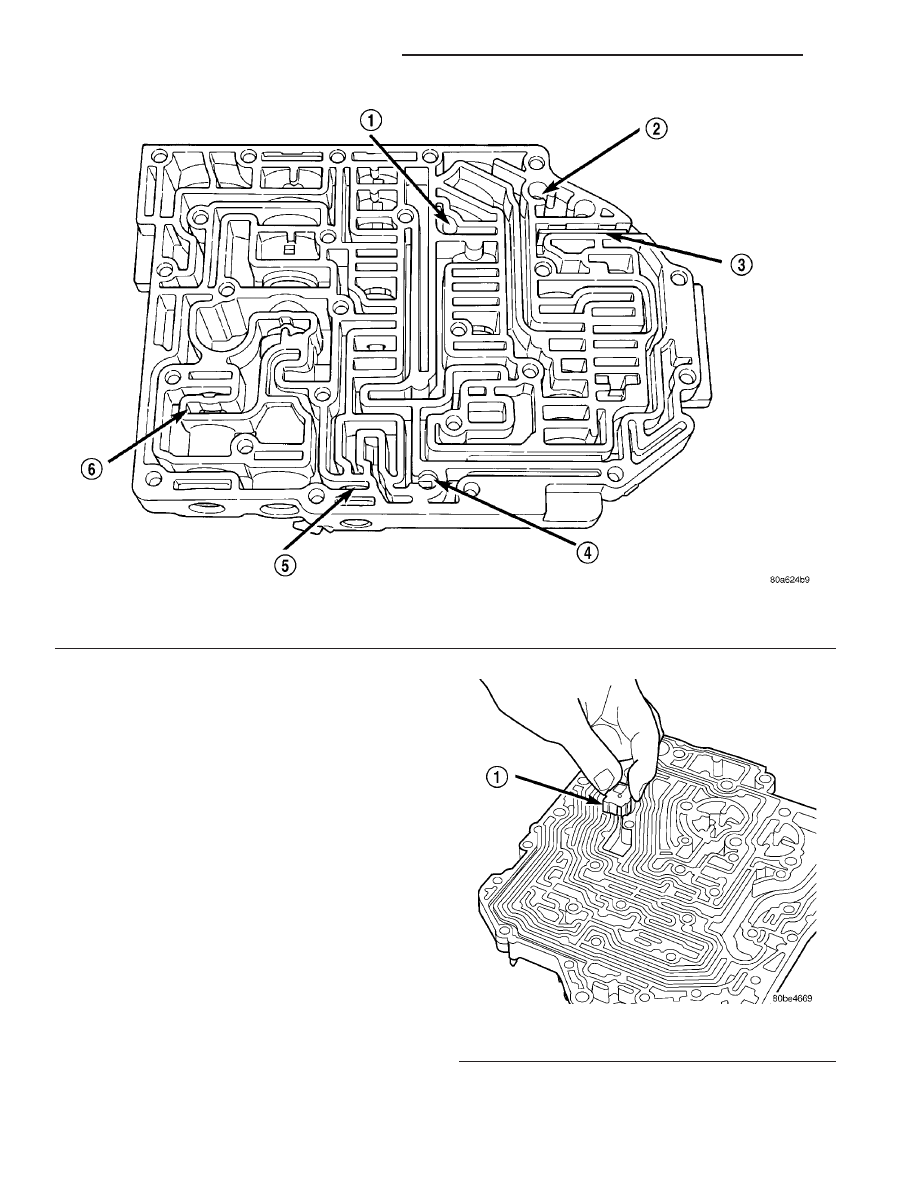

Fig. 421 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 422 Install Thermal Valve

1 - THERMAL VALVE

21 - 174

41AE/TE AUTOMATIC TRANSAXLE

CS

VALVE BODY (Continued)
