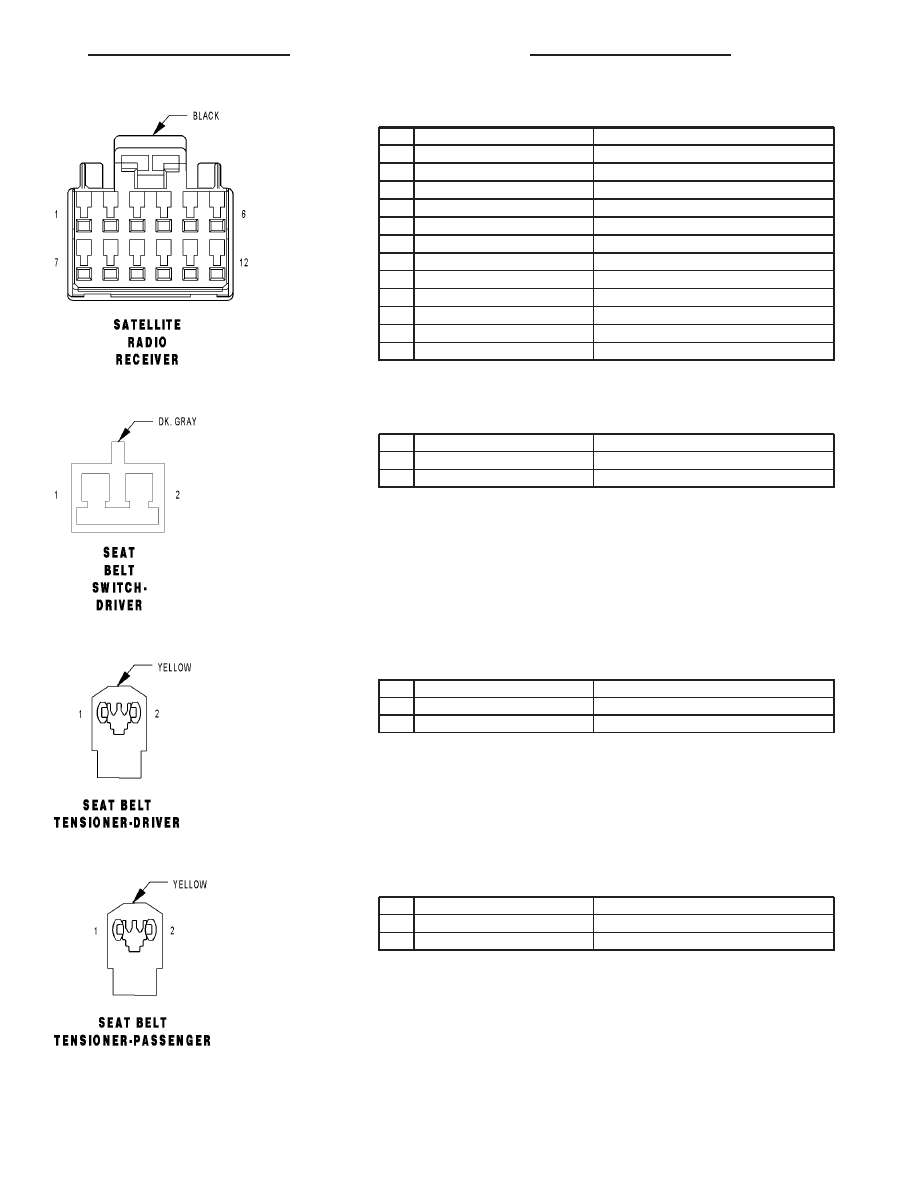

SATELLITE RADIO RECEIVER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X160 20GY/YL

FUSED B(+)

2

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

3

Z141 20BK/TN

GROUND

4

X480 20DG/LB

AUDIO MUX ENABLE

5

-

-

6

X17 22DG/OR

AUDIO SIGNAL LEFT (+)

7

D25 20WT/VT

PCI BUS

8

-

-

9

-

-

10

-

-

11

X917 22DG

AUDIO SIGNAL COMMON

12

X16 22DG/YL

AUDIO SIGNAL RIGHT (+)

SEAT BELT SWITCH-DRIVER - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G10 20VT/LG

DRIVER SEAT BELT SWITCH SENSE

2

Z237 20BK/YL

GROUND

SEAT BELT TENSIONER-DRIVER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

SEAT BELT TENSIONER-PASSENGER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

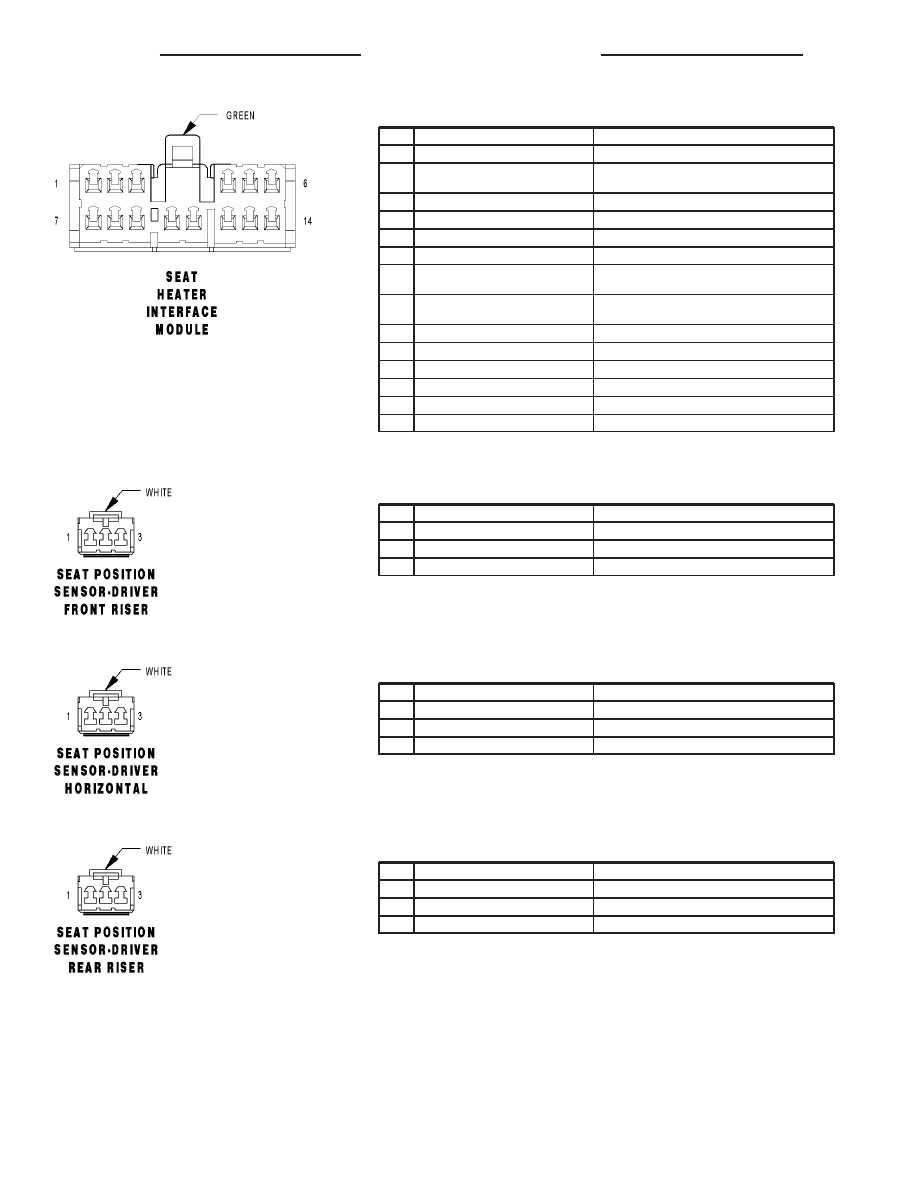

SEAT HEATER INTERFACE MODULE - GREEN 14 WAY

CAV

CIRCUIT

FUNCTION

1

P77 20LG

LEFT MIDDLE ROW SEAT SWITCH MUX

2

P189 20LG/WT

MIDDLE ROW SEAT TEMPERATURE SENSOR 5 VOLT
SUPPLY

3

P188 16LG/VT

RIGHT MIDDLE ROW SEAT HEATER B(+) DRIVER

4

F525 16TN/PK

FUSED RUN RELAY OUTPUT

5

P187 16LG/BR

LEFT MIDDLE ROW SEAT HEATER B(+) DRIVER

6

F525 16TN/PK

FUSED RUN RELAY OUTPUT

7

P196 20LG/LB

RIGHT MIDDLE ROW SEAT TEMPERATURE SENSOR
INPUT

8

P197 20LG/DG

LEFT MIDDLE ROW SEAT TEMPERATURE SENSOR
INPUT

9

P96 20LB/LG

RIGHT MIDDLE ROW SEAT SWITCH MUX

10

P182 20LG/OR

RIGHT MIDDLE ROW SEAT LOW INDICATOR DRIVER

11

P184 20LG/GY

RIGHT MIDDLE ROW SEAT HIGH INDICATOR DRIVER

12

P181 20LG/DB

LEFT MIDDLE ROW SEAT LOW INDICATOR DRIVER

13

Z870 20BK/YL

GROUND

14

P183 20LG/YL

LEFT MIDDLE ROW SEAT HIGH INDICATOR DRIVER

SEAT POSITION SENSOR-DRIVER FRONT RISER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

P29 20LG/WT

DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY

2

P26 20LG

DRIVER SEAT FRONT RISER POSITION SIGNAL

3

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

SEAT POSITION SENSOR-DRIVER HORIZONTAL - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

P29 20LG/WT

DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY

2

P25 20LG/VT

DRIVER SEAT HORIZONTAL POSITION SIGNAL

3

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

SEAT POSITION SENSOR-DRIVER REAR RISER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

P29 20LG/WT

DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY

2

P27 20LG/DB

DRIVER SEAT REAR RISER POSITION SIGNAL

3

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

CS

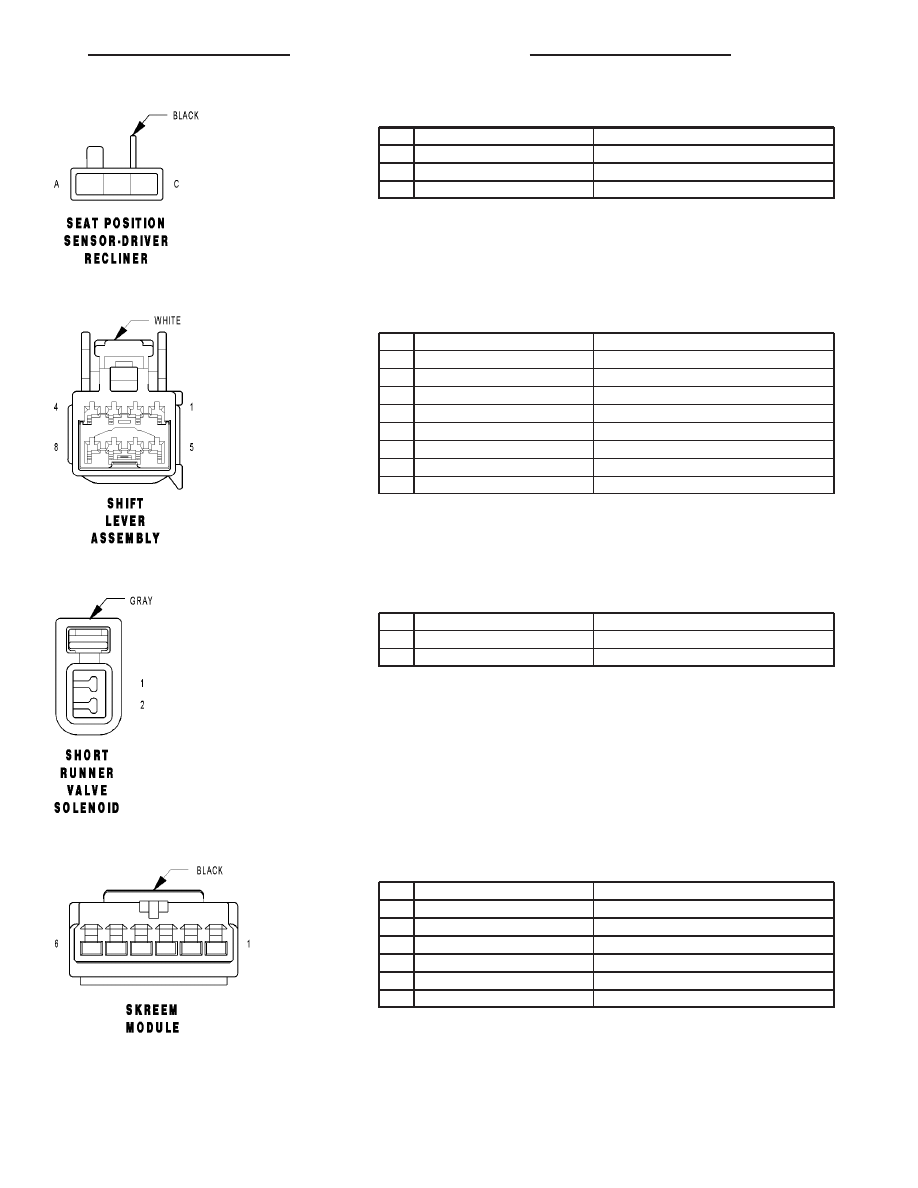

SEAT POSITION SENSOR-DRIVER RECLINER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

B

P47 20LG/LB

DRIVER SEAT RECLINER POSITION SIGNAL

C

P29 20LG/WT

DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY

SHIFT LEVER ASSEMBLY - WHITE 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

T44 20YL/DG

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

3

T5 20DG/YL

AUTOSTICK UPSHIFT SWITCH SIGNAL

4

Z65 20BK/YL

GROUND

5

Z157 18BK/LG

GROUND

6

E12 18OR/GY

PANEL LAMPS DRIVER

7

Z101 18BK/VT

GROUND

8

F2 18PK/YL

IGNITION SWITCH OUTPUT (RUN-START)

SHORT RUNNER VALVE SOLENOID - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K236 18DB/LG

SRV SOL CONTROL

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

SKREEM MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 20BK/WT

GROUND

6

A118 20RD/OR

FUSED B(+)

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95

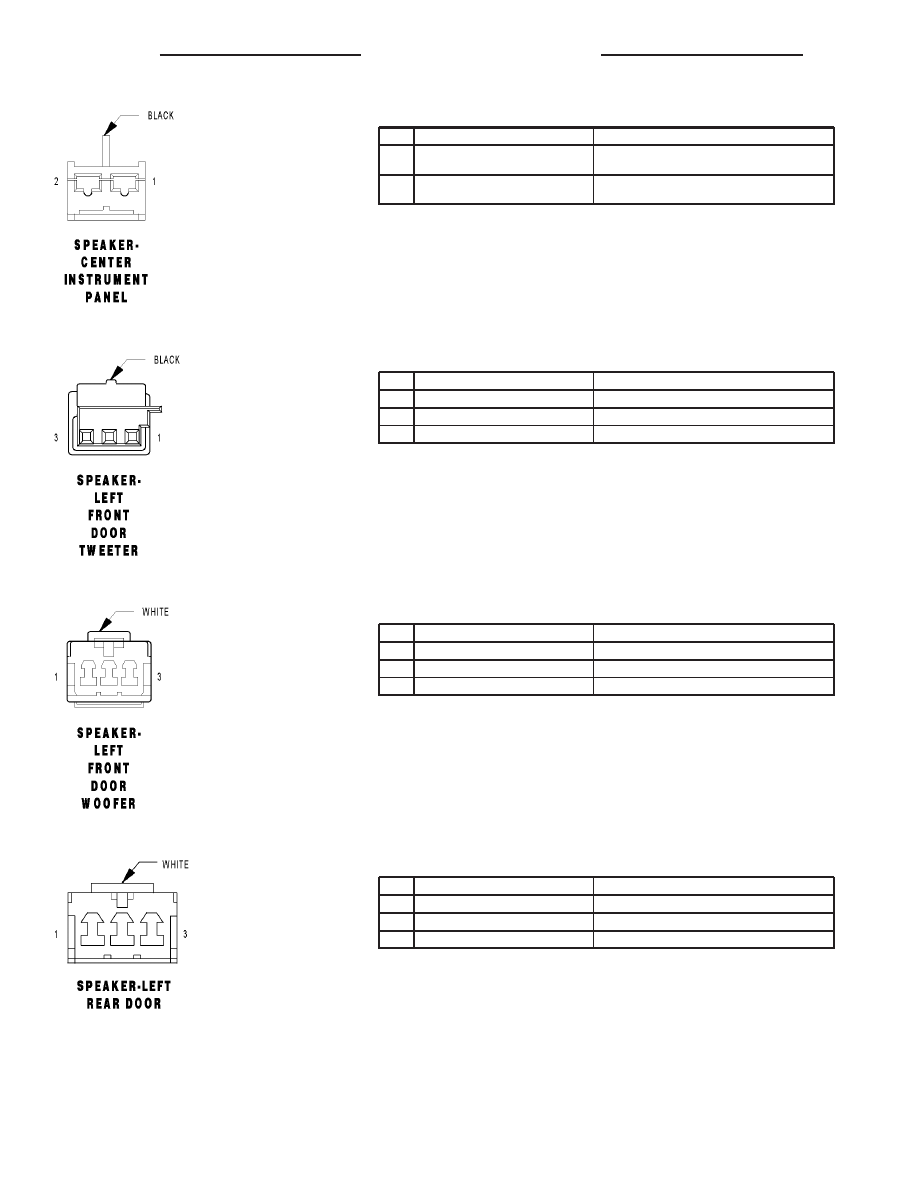

SPEAKER-CENTER INSTRUMENT PANEL - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X290 18GY/OR

AMPLIFIED CENTER INSTRUMENT PANEL SPEAKER
(-)

2

X200 18GY/DB

AMPLIFIED CENTER INSTRUMENT PANEL SPEAKER
(+)

SPEAKER-LEFT FRONT DOOR TWEETER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X201 20GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

-

-

3

X291 20GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

SPEAKER-LEFT FRONT DOOR WOOFER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X201 18GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

-

-

3

X291 18GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

SPEAKER-LEFT REAR DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X205 18DG/LG

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

2

-

-

3

X295 18DG/GY

AMPLIFIED LEFT REAR DOOR SPEAKER (-)
