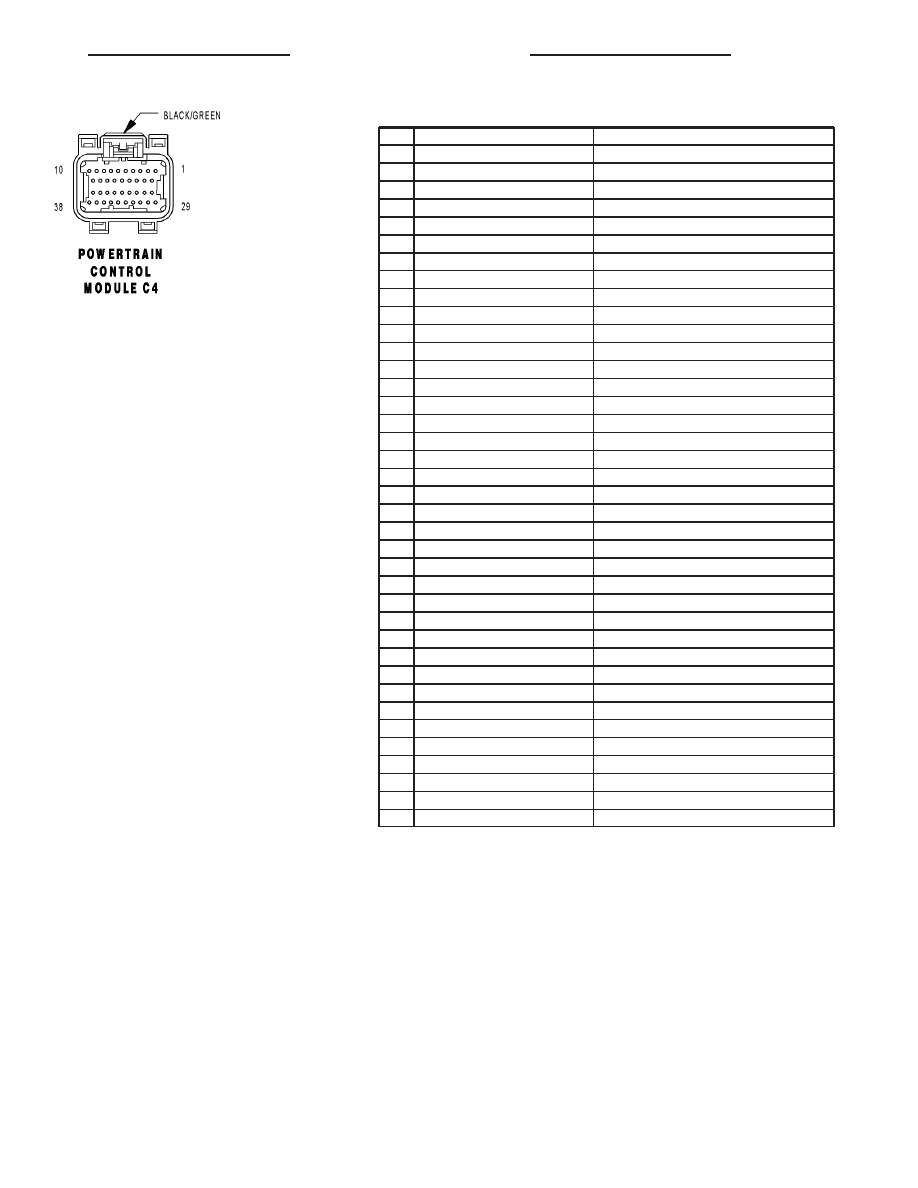

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OD SOLENOID CONTROL

2

T59 18YL/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18DB/YL

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18WT/DG

L/R SOLENOID CONTROL

11

-

-

12

-

-

13

Z133 16BK/LG

GROUND

14

Z133 16BK/LG

GROUND

15

T1 18LB/DG

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

-

-

18

T15 20YL/BR

TRANSMISSION CONTROL RELAY CONTROL

19

-

-

20

-

-

21

-

-

22

T9 18DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 18YL/DB

TRS T41 SENSE

28

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

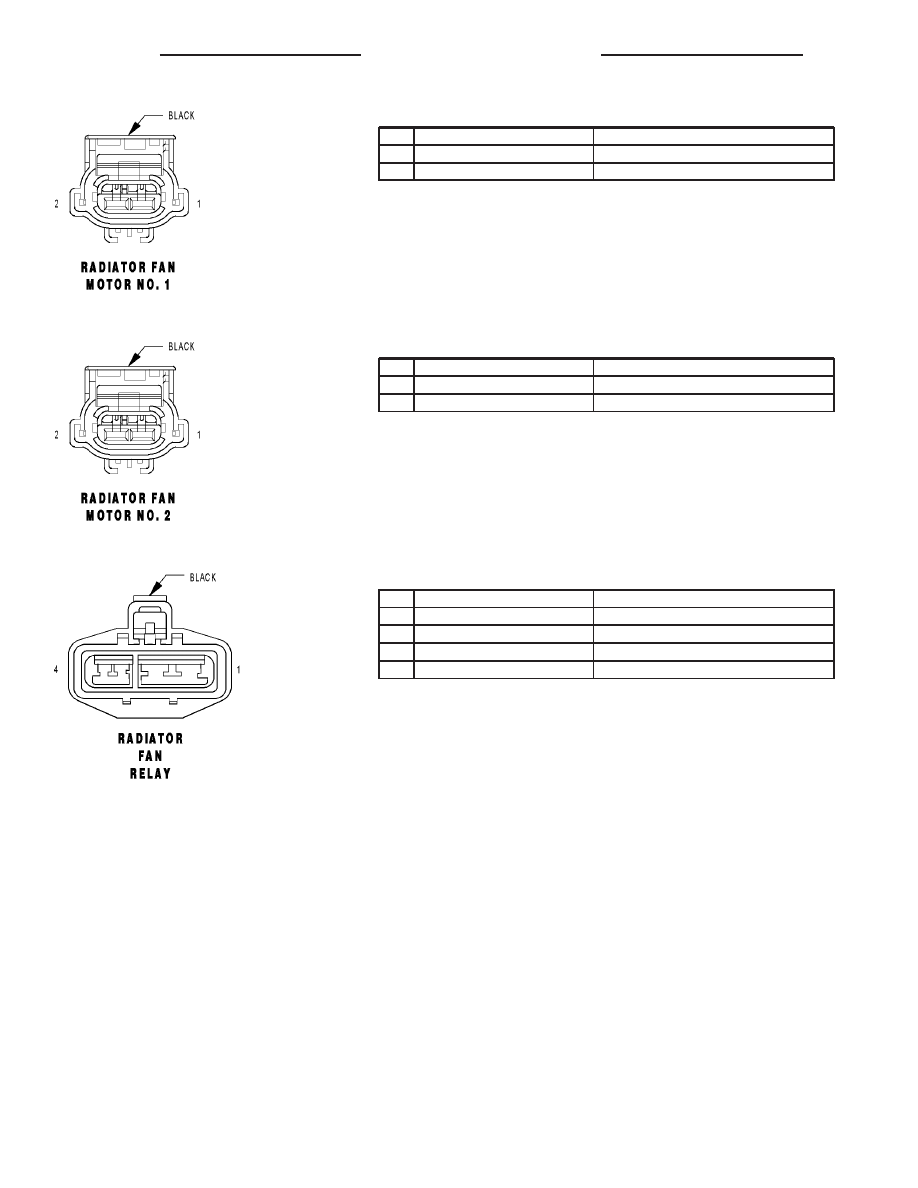

RADIATOR FAN MOTOR NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N23 12DB/DG

RADIATOR FAN RELAY OUTPUT

2

Z823 12BK/DG

GROUND

RADIATOR FAN MOTOR NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N23 12DB/DG

RADIATOR FAN RELAY OUTPUT

2

Z223 12BK/DG

GROUND

RADIATOR FAN RELAY - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A112 12OR/RD

FUSED B(+)

2

N23 12DB/DG

RADIATOR FAN RELAY OUTPUT

3

Z723 18BK/DG

GROUND

4

K173 18BR/VT

RAD FAN RELAY CONTROL

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

CS

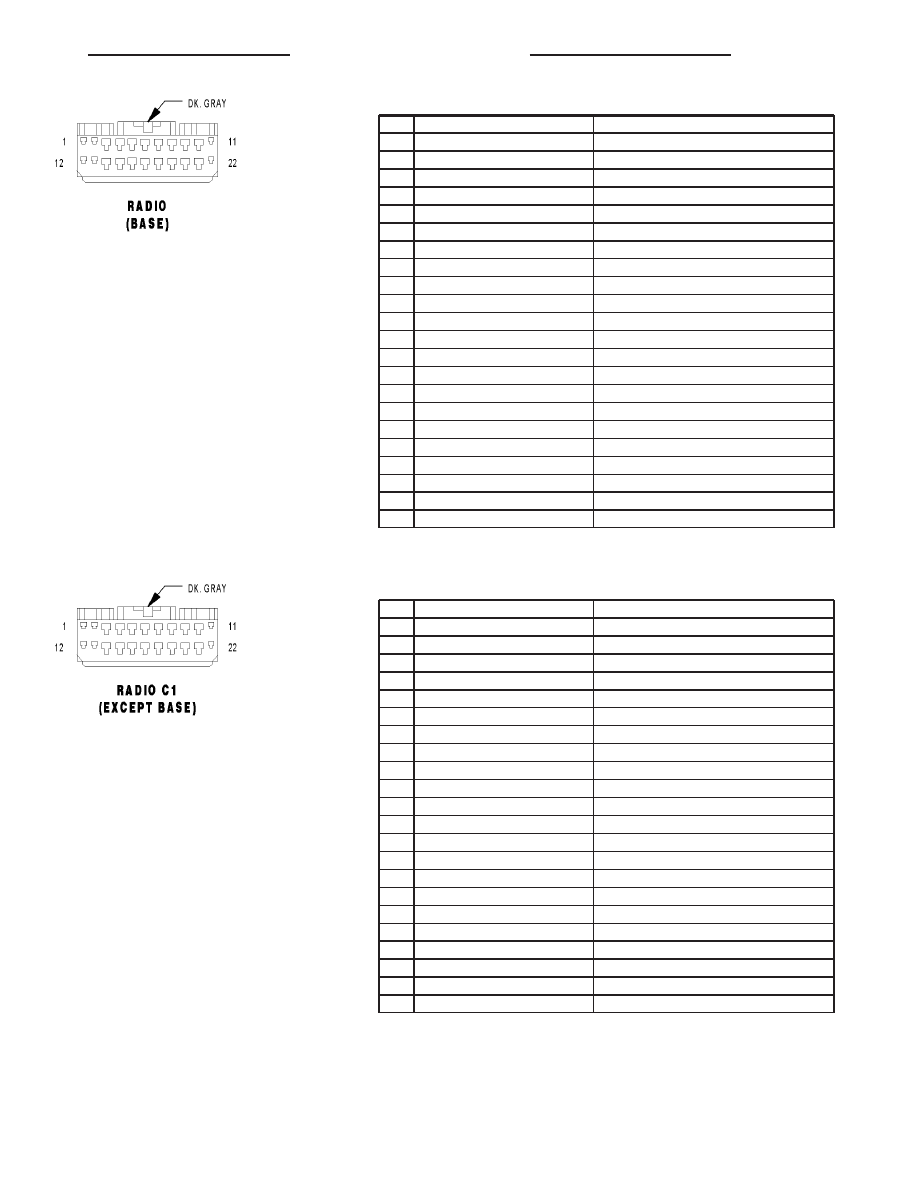

RADIO (BASE) - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A118 20RD/OR

FUSED B(+)

2

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

3

E12 18OR/GY

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20GY

RADIO RIGHT AUDIO (+)

8

X56 20GY/BR

RADIO RIGHT AUDIO (-)

9

X55 20DG/BR

RADIO LEFT AUDIO (-)

10

X53 20DG

RADIO LEFT AUDIO (+)

11

Z514 18BK/LG

GROUND

12

-

-

13

X60 18GY/OR

ANTENNA SIGNAL

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

RADIO C1 (EXCEPT BASE) - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A118 20RD/OR

FUSED B(+)

2

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

3

E12 18OR/GY

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20GY

RADIO RIGHT AUDIO (+)

8

X56 20GY/BR

RADIO RIGHT AUDIO (-)

9

X55 20DG/BR

RADIO LEFT AUDIO (-)

10

X53 20DG

RADIO LEFT AUDIO (+)

11

Z514 18BK/LG

GROUND

12

-

-

13

X60 18GY/OR

ANTENNA SIGNAL

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 87

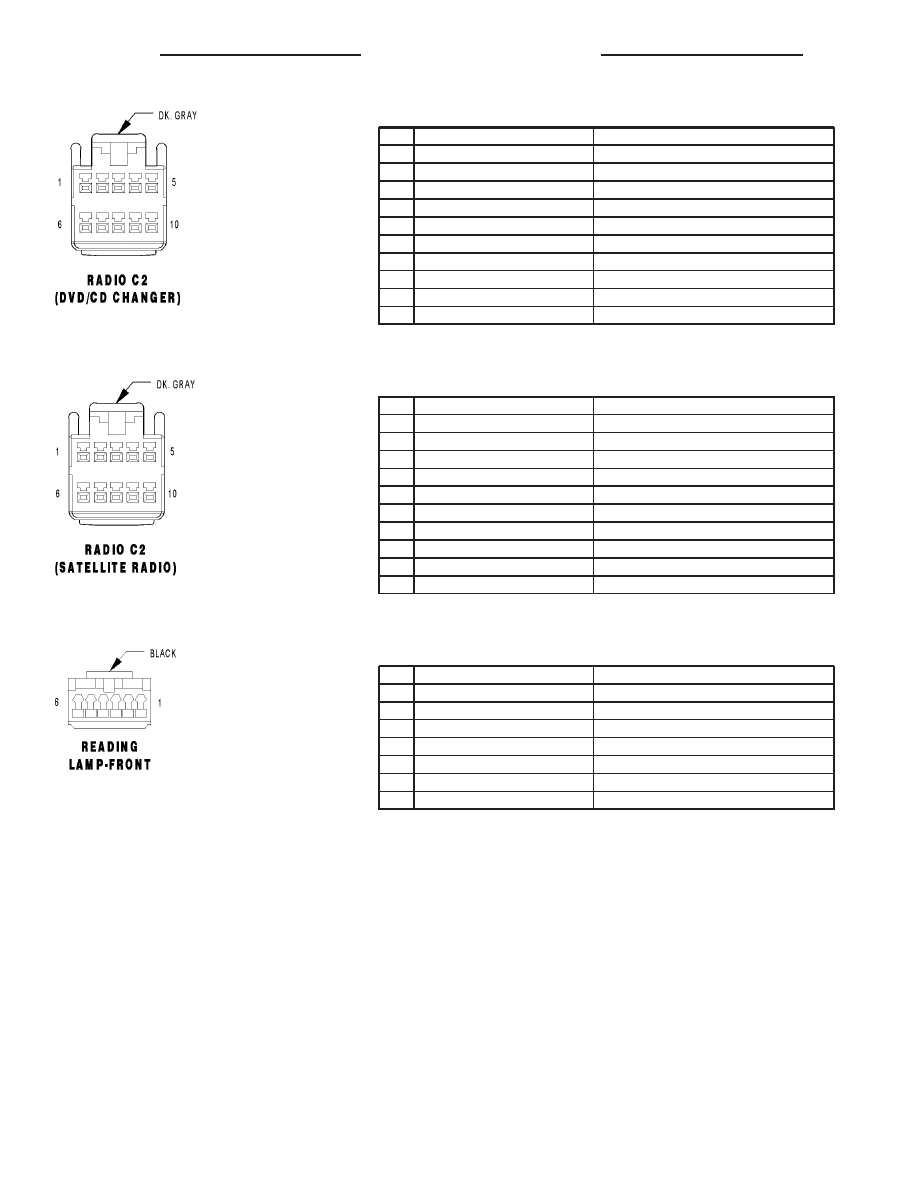

RADIO C2 (DVD/CD CHANGER) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

X140 22GY/OR

COMMON AUDIO

3

X207 22

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X41 22DG/WT

AUDIO OUT LEFT

7

-

-

8

-

-

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

-

-

RADIO C2 (SATELLITE RADIO) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X416 22GY/WT

AUDIO MUX RIGHT

2

X916 22GY/OR

AUDIO RETURN

3

X407 22

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X417 22DG/WT

AUDIO MUX LEFT

7

Z141 20BK/TN

GROUND

8

-

-

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

X160 20GY/YL

FUSED B(+)

READING LAMP-FRONT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z327 18BK/WT (BASE)

GROUND

2

Z137 20BK/YL (OVERHEAD CONSOLE)

GROUND

3

-

-

4

M27 18YL/LB

RAIL LAMPS DRIVER

5

M24 18YL/WT

FRONT READING/COURTESY LAMPS DRIVER

6

E3 20OR/YL (OVERHEAD CONSOLE)

DOME LAMPS DIMMER SIGNAL

8W - 80 - 88

8W-80 CONNECTOR PIN-OUTS

CS
