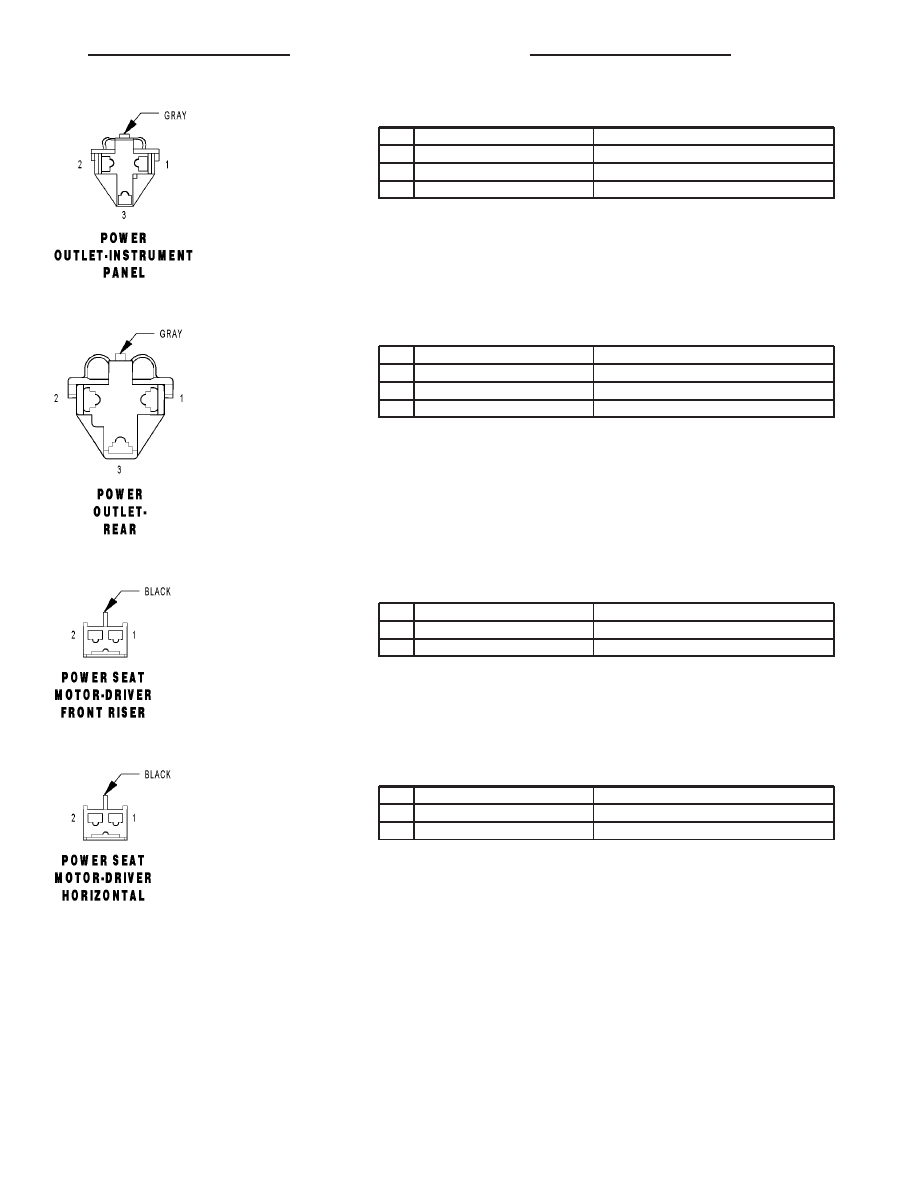

POWER OUTLET-INSTRUMENT PANEL - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

A105 18DB/RD

FUSED B(+)

2

-

-

3

Z738 16BK/WT

GROUND

POWER OUTLET-REAR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F307 16LB/PK

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

Z737 16BK/LB

GROUND

POWER SEAT MOTOR-DRIVER FRONT RISER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P121 14LG/DB

DRIVER SEAT FRONT DOWN DRIVER

2

P119 14LG/DG

DRIVER SEAT FRONT UP DRIVER

POWER SEAT MOTOR-DRIVER HORIZONTAL - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P117 14LG/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

2

P115 14LG/OR

DRIVER SEAT HORIZONTAL FORWARD DRIVER

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

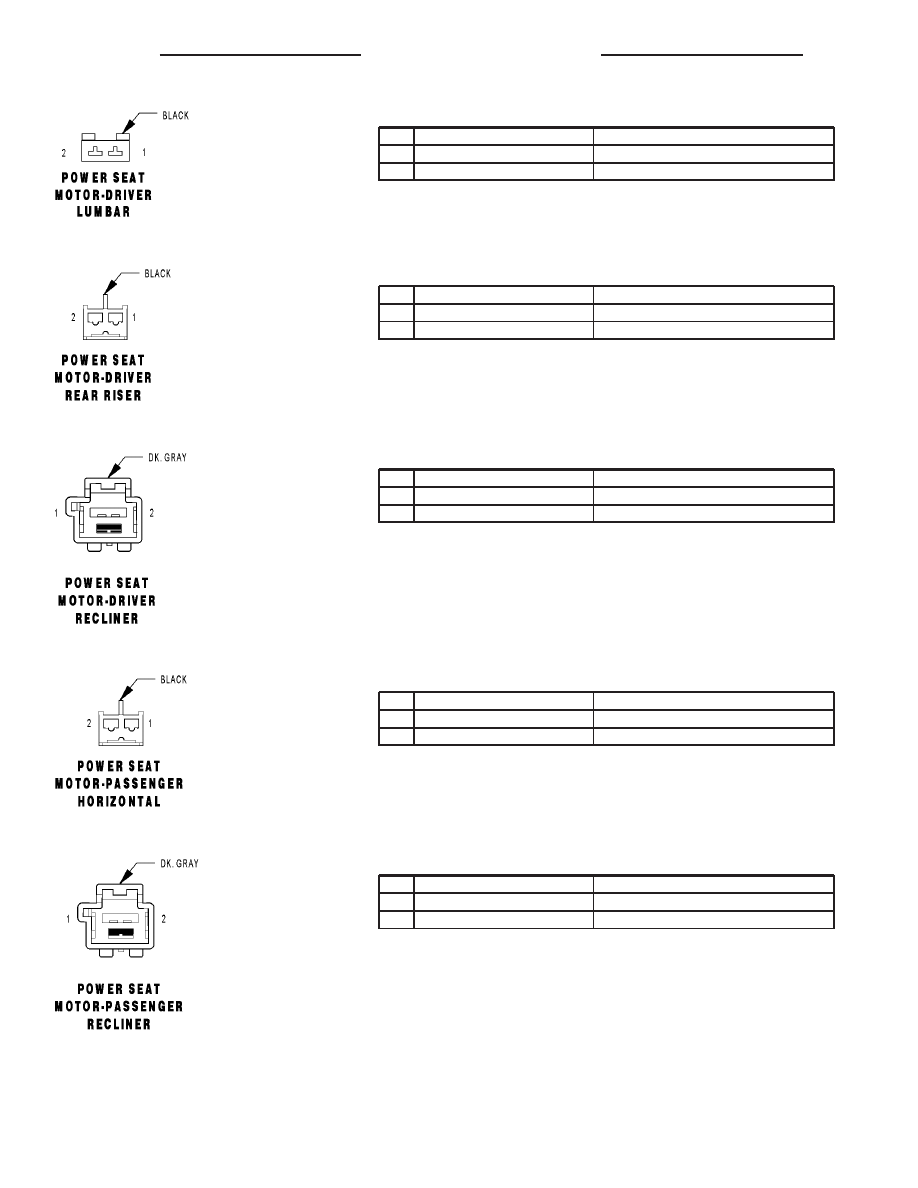

POWER SEAT MOTOR-DRIVER LUMBAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P107 18DB

DRIVER SEAT LUMBAR IN DRIVER

2

P105 18PK

DRIVER SEAT LUMBAR OUT DRIVER

POWER SEAT MOTOR-DRIVER REAR RISER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P113 14LG/VT

DRIVER SEAT REAR DOWN DRIVER

2

P111 14LG/YL

DRIVER SEAT REAR UP DRIVER

POWER SEAT MOTOR-DRIVER RECLINER - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

P141 14LG/BR

DRIVER SEAT RECLINER DOWN DRIVER

2

P143 14LG/GY

DRIVER SEAT RECLINER UP DRIVER

POWER SEAT MOTOR-PASSENGER HORIZONTAL - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P16 14LG/BR

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

2

P14 14LG/OR

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

POWER SEAT MOTOR-PASSENGER RECLINER - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

P42 14LG/GY

PASSENGER SEAT RECLINER DOWN DRIVER

2

P44 14LG/DG

PASSENGER SEAT RECLINER UP DRIVER

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

CS

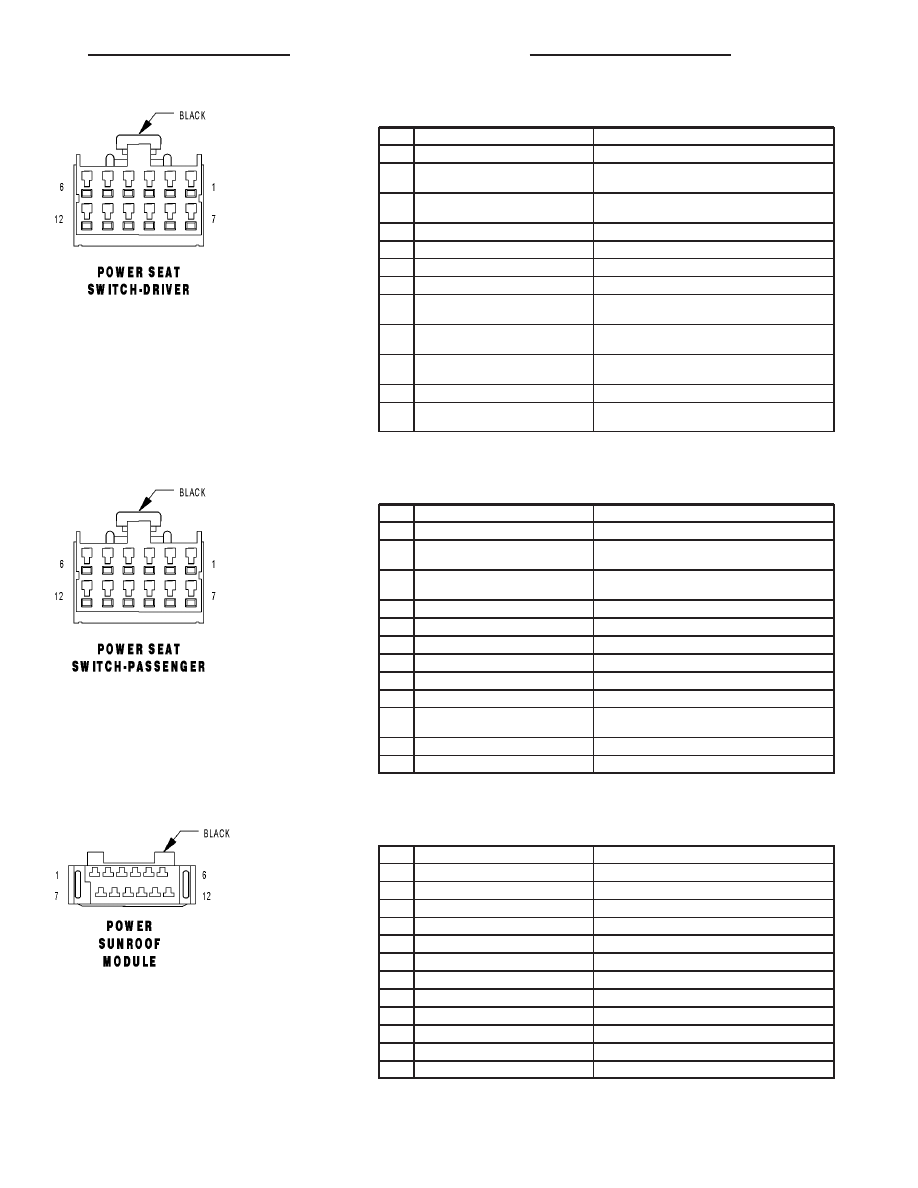

POWER SEAT SWITCH-DRIVER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P101 20LG/WT

MEMORY SET SWITCH INDICATOR DRIVER

2

P83 20TN/WT (FRONT ROW HEATED
SEATS)

DRIVER HEATED SEAT HIGH INDICATOR DRIVER

3

P81 20TN/LB (FRONT ROW HEATED
SEATS)

DRIVER HEATED SEAT LOW INDICATOR DRIVER

4

P989 20TN/LG

SEAT SWITCH MUX RETURN

5

Z301 20TN/BK

ILLUMINATION GROUND

6

P301 20LG/OR

DRIVER DOOR SWITCH ILLUMINATION DRIVER

7

P311 20LG/VT

DRIVER SEAT RECLINER/LUMBAR OUT SWITCH MUX

8

P309 20LG/VT

DRIVER SEAT HORIZONTAL/LUMBAR IN SWITCH
MUX

9

P200 20LG/YL

DRIVER SEAT FRONT RISER/PEDAL FORWARD
SWITCH MUX

10

P7 20LG/DG (FRONT ROW HEATED
SEATS)

DRIVER HEATED SEAT SWITCH MUX

11

G200 20VT/BR

MEMORY SELECT SWITCH MUX

12

P202 20LG/DB

DRIVER SEAT REAR RISER/PEDAL BACK SWITCH
MUX

POWER SEAT SWITCH-PASSENGER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P84 20TN/VT (FRONT ROW HEATED
SEATS)

PASSENGER HEATED SEAT HIGH INDICATOR DRIVER

3

P82 20TN/DG (FRONT ROW HEATED
SEATS)

PASSENGER HEATED SEAT LOW INDICATOR DRIVER

4

P988 20LG/TN

SEAT SWITCH MUX RETURN

5

Z302 20LG/BK

ILLUMINATION GROUND

6

P302 20TN/OR

PASSENGER DOOR SWITCH ILLUMINATION DRIVER

7

P308 20LG/VT

PASSENGER SEAT RECLINER SWITCH MUX

8

P310 20LG/OR

PASSENGER SEAT HORIZONTAL SWITCH MUX

9

-

-

10

P8 20LG/WT (FRONT ROW HEATED
SEATS)

PASSENGER HEATED SEAT SWITCH MUX

11

-

-

12

-

-

POWER SUNROOF MODULE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q3 20OR/TN

SUNROOF OPEN

2

Q5 20OR/LB

SUNROOF CLOSE

3

Q4 20OR/WT

SUNROOF VENT

4

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

5

A130 12VT/RD

FUSED B(+)

6

Z138 12BK/VT

GROUND

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 79

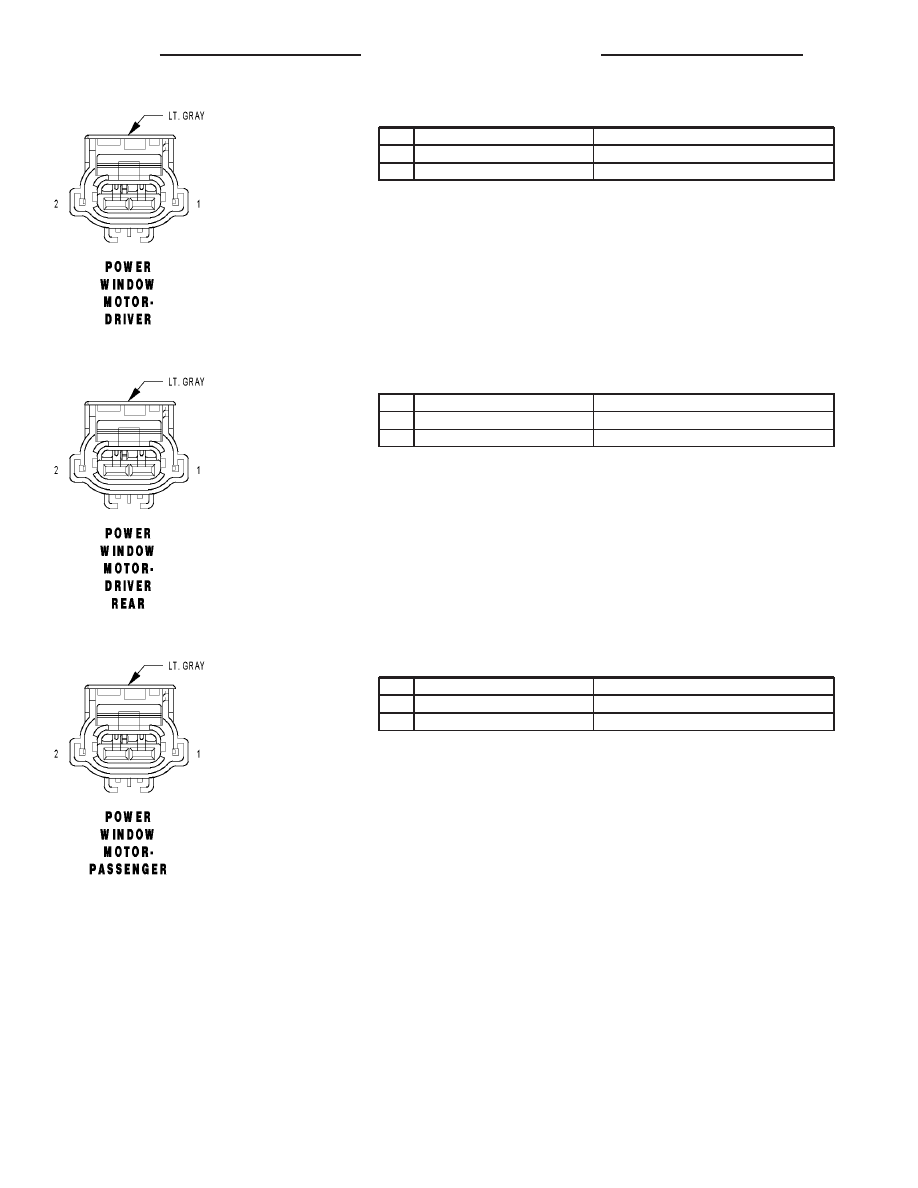

POWER WINDOW MOTOR-DRIVER - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 14OR/WT

DRIVER WINDOW DRIVER (DOWN)

2

Q11 14OR/LG

DRIVER WINDOW DRIVER (UP)

POWER WINDOW MOTOR-DRIVER REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q211 14OR/VT

DRIVER REAR WINDOW DRIVER (DOWN)

2

Q111 14OR/BR

DRIVER REAR WINDOW DRIVER (UP)

POWER WINDOW MOTOR-PASSENGER - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT/OR

PASSENGER WINDOW DRIVER (DOWN)

2

Q12 14BR/OR

PASSENGER WINDOW DRIVER (UP)
